ADCOM GDA-700 ULTRA ANALOG HDCD DAC
1995 yılında piyasaya çıkan, UltraAnalog AES21 giriş alıcısı ve çift Burr-Brown PCM1702 DAC kullanan klasik HDCD dijital-analog dönüştürücü
ADCOM GDA-700, 1995 yılında piyasaya çıkan ve dönemin HDCD teknolojisini daha ulaşılabilir fiyat seviyesine taşıyan üst sınıf dijital-analog dönüştürücülerden biridir. GDA-600'ün geliştirilmiş HDCD versiyonu olarak konumlandırılan cihaz, özellikle UltraAnalog AES21 giriş alıcısı, Pacific Microsonics PMD100 HDCD dijital filtresi ve çift 20-bit Burr-Brown PCM1702P DAC mimarisiyle dikkat çeker.
Cihazda iki ayrı güç transformatörü kullanılmıştır. Dijital bölüm için ayrı bir EI tipi transformatör, analog bölüm için ise düşük gürültülü toroidal transformatör görev yapar. Analog çıkış katı Class-A bias'lı, doğrudan kuplajlı ve ADCOM'a özgü op-amp tasarımına sahiptir.

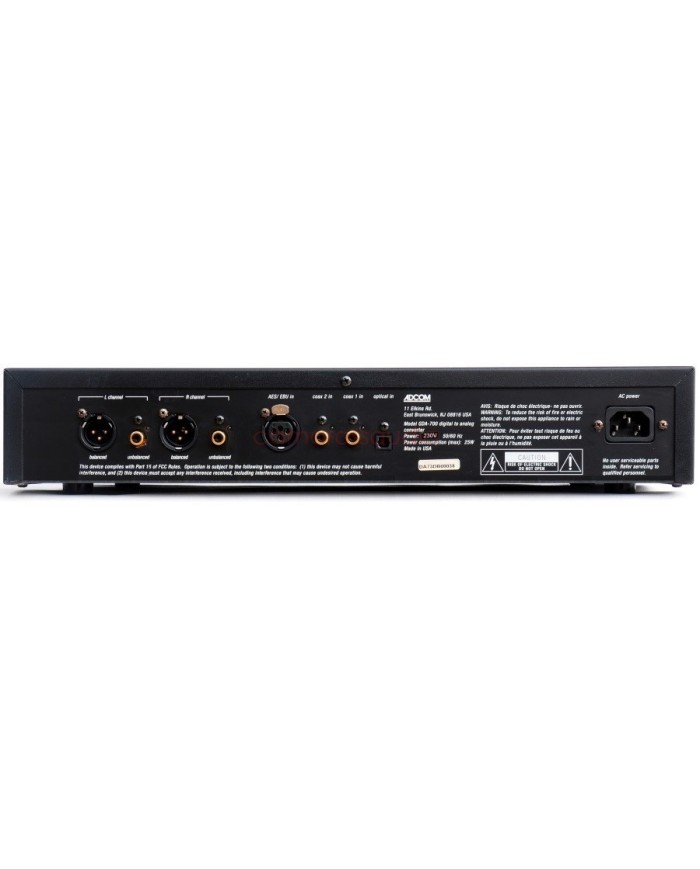

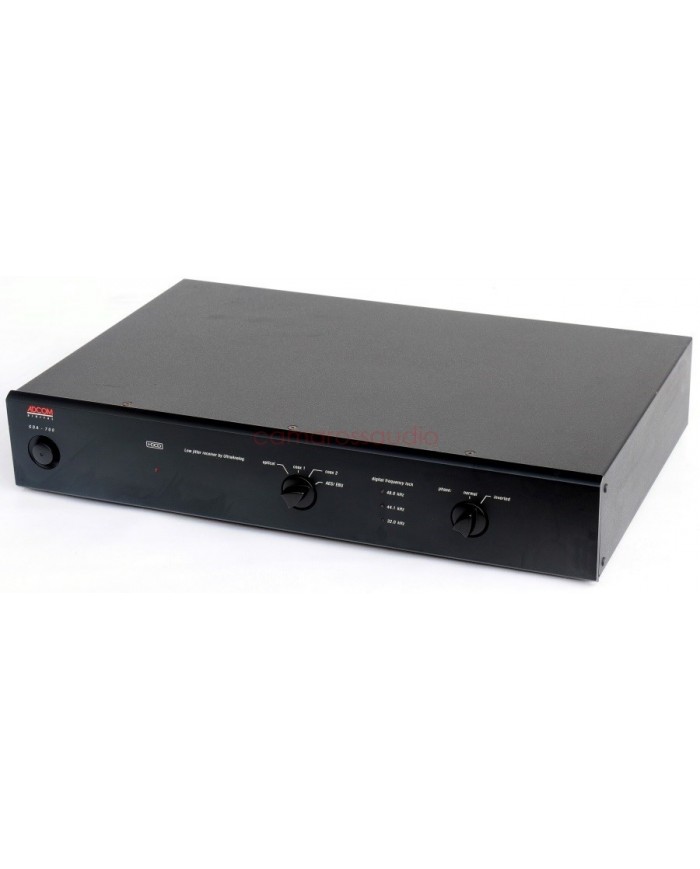

GDA-700 hem dengeli XLR hem de tek uçlu RCA analog çıkışlar sunar. Dijital giriş tarafında iki RCA S/PDIF, bir AES/EBU XLR ve bir TosLink optik giriş bulunur. Ön panelde ayrıca giriş seçimi, dijital polarite tersleme, örnekleme frekansı göstergeleri ve HDCD algılama göstergesi yer alır.
Çıkış Yılı: 1995
Üretim Dönemi: 1995 – 2000'lerin başları
Üretici: ADCOM
Model: GDA-700
Ürün Tipi: Dijital-Analog Dönüştürücü
DAC Mimarisi: Çift DAC
HDCD: Var
Giriş Alıcısı: UltraAnalog AES21
Dijital Filtre: Pacific Microsonics PMD100
DAC Çipi: Burr-Brown PCM1702P
Çözünürlük: 20 Bit
ÖNE ÇIKAN ÖZELLİKLER
UltraAnalog AES21 Giriş Alıcısı
GDA-700'ün en önemli teknik özelliklerinden biri UltraAnalog AES21 dijital giriş alıcısıdır.
AES21, yalnızca dijital veriyi almakla kalmayıp giriş sinyalindeki jitter etkisini azaltmaya yönelik gelişmiş bir PLL yapısı da içerir. Dönem incelemelerinde bu yapının giriş jitter'ını önemli ölçüde azaltabildiği özellikle vurgulanmıştır.
Pacific Microsonics PMD100 HDCD
GDA-700, Pacific Microsonics'in PMD100 HDCD decoder ve dijital filtre çipini kullanan erken dönem DAC'lardan biridir.
PMD100, HDCD kodlu kayıtların özel bilgisini çözebilmesinin yanında standart CD sinyalinin dijital filtreleme işlemini de gerçekleştirir.
Ön paneldeki HDCD göstergesi, gelen dijital veri akışında HDCD kodlaması algılandığında devreye girer.
Çift Burr-Brown PCM1702P
Dijital-analog dönüşüm işlemi iki adet 20-bit Burr-Brown PCM1702P DAC ile gerçekleştirilir.
Bu dönemde PCM1702, yüksek kaliteli çok bitli R-2R DAC mimarisinin önemli örneklerinden biri olarak kabul edilmiştir.
Çift DAC kullanımı, sol ve sağ kanalların ayrı dönüştürücüler üzerinden işlenmesini sağlar.
8× Oversampling
GDA-700'ün dijital filtresi 44,1 kHz giriş sinyalini 8× oversampling ile işler.
44,1 kHz sinyal için dahili işlemleme frekansı 352,8 kHz seviyesine çıkarılır.
Bu yaklaşım, analog çıkış filtresinin yükünü azaltmak ve dijital dönüşüm işlemini daha kontrollü gerçekleştirmek amacıyla kullanılmıştır.
İki Ayrı Güç Transformatörü
Güç kaynağı GDA-700'ün en güçlü mühendislik noktalarından biridir.
Dijital bölüm için ayrı bir EI tipi transformatör, analog ses devresi için ise düşük gürültülü toroidal transformatör kullanılmıştır.
Bu fiziksel ayrım, dijital devrelerin analog ses katına aktarabileceği elektriksel parazitleri azaltmayı amaçlar.
Yüksek Güç Kaynağı Rezervi
GDA-700'ün güç kaynağında 13.000 µF'ın üzerinde filtre kapasitansı kullanılmıştır.
Ayrıca birden fazla regülatör ve büyük soğutucu bloklarıyla kapsamlı bir güç kaynağı düzenlemesi gerçekleştirilmiştir.
Class-A Analog Çıkış Katı
Analog çıkış katı Class-A bias'lı ve doğrudan kuplajlı yapıdadır.
ADCOM'a özgü op-amp devresi düşük gürültü ve düşük distorsiyon elde etmek üzere tasarlanmıştır.
Dengeli ve Tek Uçlu Çıkış
GDA-700 hem profesyonel tip XLR dengeli analog çıkışlara hem de RCA tek uçlu analog çıkışlara sahiptir.
Bu özellik cihazın hem klasik Hi-Fi preamplifikatörlerle hem de dengeli bağlantı kullanan üst sınıf sistemlerle kullanılabilmesini sağlar.
Dijital Giriş Seçenekleri
GDA-700, dönemine göre oldukça kapsamlı dijital giriş seçenekleri sunar.
İki adet RCA S/PDIF, bir adet AES/EBU XLR ve bir adet TosLink optik giriş bulunur.
Ön paneldeki döner giriş seçici üzerinden bu kaynaklardan biri doğrudan seçilebilir.
Dijital Polarite Tersleme
Cihazın ön panelinde dijital domain polarite tersleme kontrolü bulunur.
Bu özellik, dijital sinyalin mutlak polaritesini ters çevirebilme imkânı sağlar.
TEKNİK ÖZELLİKLER
Tip: Dijital-Analog Dönüştürücü
Model: GDA-700
Üretici: ADCOM
Çıkış Yılı: 1995
Dijital Girişler: 2 × S/PDIF RCA + 1 × AES/EBU XLR + 1 × TosLink
Dijital Giriş Formatı: S/PDIF / AES/EBU
Giriş Alıcısı: UltraAnalog AES21
Dijital Filtre: Pacific Microsonics PMD100
HDCD: Var
Oversampling: 8×
44,1 kHz İşlemleme: 352,8 kHz
DAC: 2 × Burr-Brown PCM1702P
DAC Çözünürlüğü: 20 Bit
Analog Çıkışlar: XLR + RCA
Maksimum Dengeli Çıkış: 4,44 V RMS
Maksimum RCA Çıkış: 2,1 V RMS
Nominal RCA Çıkış: 2,234 V RMS
Çıkış Empedansı RCA: 78 Ω
Çıkış Empedansı XLR: 156 Ω
Frekans Tepkisi: 20 Hz – 20 kHz
Frekans Tepkisi Sapması: +0 / -0,5 dB
THD: %0,009
Sinyal/Gürültü Oranı: 106 dB
Sinyal/Gürültü Oranı A-Ağırlıklı: 112 dB
Dinamik Aralık: 98 dB
Kanal Ayrımı: 106 dB
Güç Tüketimi: 25 W
Güç Transformatörü: 2 Adet
Analog Transformatör: Toroidal
Analog Çıkış Katı: Class-A
Güç Kaynağı Filtre Kapasitesi: 13.000 µF'ın Üzerinde
Gövde: Çelik Şasi
Ön Panel: Eloksallı Alüminyum
Boyutlar: 432 × 76 × 267 mm
Ağırlık: 4,54 kg
SON DEĞERLENDİRME
ADCOM GDA-700, 1990'ların ortasında dijital ses teknolojisinin hızla geliştiği dönemin çok başarılı DAC tasarımlarından biridir. Özellikle UltraAnalog AES21 giriş alıcısı, Pacific Microsonics PMD100 HDCD filtresi ve çift Burr-Brown PCM1702P kullanımı, cihazın teknik açıdan döneminin ciddi dijital kaynaklarından biri olduğunu gösterir.
GDA-700'ün en dikkat çekici taraflarından biri yalnızca HDCD desteği değildir. İki ayrı güç transformatörü, yüksek kapasiteli güç kaynağı, Class-A analog çıkış katı ve dengeli XLR çıkışları, ADCOM'un dijital bölüm kadar analog bölümün de üzerinde çalıştığını gösterir.
Ses açısından dönem değerlendirmelerinde GDA-700 özellikle düşük seviyeli detay çözümleme, dinamik ifade, bas ağırlığı, şeffaflık ve genişlik açısından güçlü bulunmuştur. Stereophile'ın kapsamlı karşılaştırmasında cihaz, EAD DSP-1000 ile oldukça yakın performans göstermiş; düşük seviyeli ayrıntıların çözülmesi, şeffaflık ve dinamik ifade bakımından özellikle başarılı bulunmuştur.
Bugün GDA-700'ün en önemli özelliklerinden biri, modern DAC'larda giderek terk edilen çok bitli Burr-Brown PCM1702 + UltraAnalog giriş alıcısı + Pacific Microsonics HDCD kombinasyonunu tek bir cihazda sunmasıdır. Bu nedenle yalnızca HDCD koleksiyonuna sahip kullanıcılar için değil, klasik çok bitli DAC mimarisinin karakterini seven vintage dijital ses meraklıları için de son derece ilgi çekici bir modeldir.
GDA-700, özellikle iyi bir preamplifikatör ve kaliteli analog sistemle eşleştirildiğinde hâlâ ciddi bir vintage dijital kaynak olarak değerlendirilebilir. 1995 yılında yaklaşık 1000 ABD doları seviyesinde satışa sunulmuş olması da ADCOM'un bu modeli sıradan bir CD aksesuarı değil, yüksek kaliteli ayrı bir dijital-analog işlemci olarak konumlandırdığını açıkça göstermektedir.
