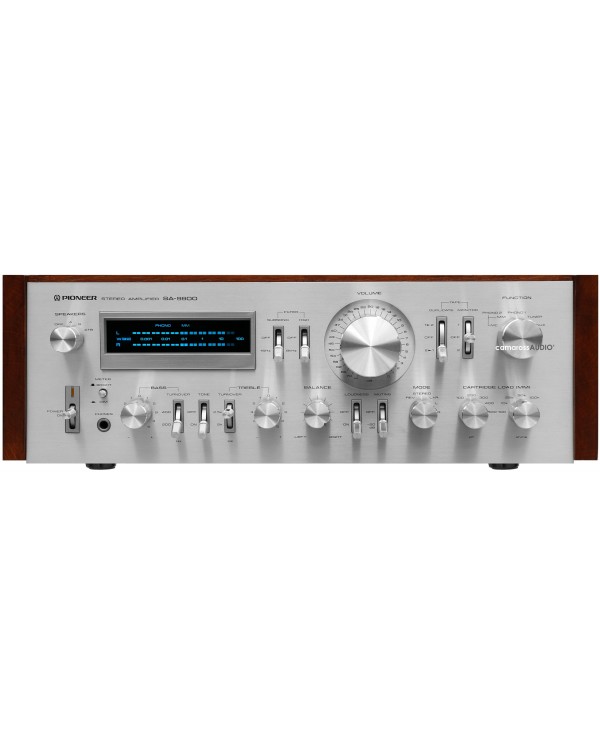

Pioneer SA-9800

SA9800

Pioneer SA-9800 anahtarlamayan amplifikatör nedeniyle aynı ultra düşük bozulma seviyesinde kanal başına 100 watt güç üretir. Ek kullanıcı kontrolleri, mavi güç ölçerleri kısmak için bir anahtar ve bas ve tiz için devir kontrolleri içerir.

Devir kontrolleri, ton kontrollerinin etkili olduğu frekansı ayarlar. Bu, harici bir ekolayzır eklemek zorunda kalmadan daha renkli dinleti yapmanızı sağlar.

İki ağır transformatör, kanal başına iki filtre kapasitörü ve ayrı amplifikatör modülleri, bunu uygun bir çift mono tasarım haline getirir.

Fono preamp, gürültüyü azaltmaya ve termal kararlılığı iyileştirmeye yardımcı olan korumalı bir kutunun içine yerleştirilmiştir.

Ses kalitesi olarak günümüzün amplifikatörleri ile kıyaslamak haksızlık olacaktır. Gelişen teknolojiye ayak uydurması ne yazık ki mümkün değildir.

Öne çıkan özellikleri

Anahtarlamayan DC çıkışlar

Pioneer Değişken Önyargı Devresi

Kanal başına 4 RET transistör

2x 12-segment Fluorscan metre

DC güç, düz amfi ve MC kafa amfisi

Ekstra geniş frekans yanıtı

Devir tonu kontrolleri

12dB/ekim. yüksek ve düşük filtreler

Ses yüksekliği anahtarı

Ses kapatma

Çoklu kartuş yükleme ayarları

Parlak/Dim metre anahtarı

 Genel özellikleri

Ön Çıkış: 1V/600ohm, 3V/600ohm (maks)

Kulaklıklar: Düşük Empedans

Devre sistemi Ekolayzır amplifikatörü: Pozitif/negatif 2 güç kaynağı, diferansiyel üç adımlı kablolu bağlantı Adım başına A Sınıfı SEPP

Kontrol amplifikatörü: Pozitif/negatif 2 güç kaynağı, birinci sıra FET

Giriş hassasiyeti/empedans Fono1:2.5mV/50kohm

2:2.5-10mV Fono / 35kohm, 50kohm, 70kohm, 100kohm Tuner, Aux1 , 2, Tape PB1, 2:150mV / 50kohm

Fono izin verilen maksimum giriş: (bir THD'nin %0.01'i, 1kHz) Phono1:250mV

Phono2:250mV-500mV

An Çıkış voltajı/empedans Teyp Rec1, 2:150mV

Ön çıkış: 2V/1kohm

THD (20Hz - 20kHz) %0,05 veya daha az

Frekans özelliği Fono (RIAA sapması) : 30Hz-15kHz}0,2dB

Tuner, Aux ve Teyp PB:7Hz-40kHz + 0 -1 dB

Ton kontrolü

Bas: }10dB ( 25Hz/50Hz/100Hz)

Devir frekansı: 100Hz/200Hz/400Hz

Tiz: }10dB (8kHz/16 kHz/32kHz)

Devir frekansı: 2kHz/4 kHz/sekiz kHz

Filtre Düşük: 15Hz, 30Hz, 12dB / oct

Yüksek: 8kHz, 12kHz, 12dB / oct

Susturma 0 -15dB-30dB

S/N (IHF, A network)

Kısa devre Fono: 70dB veya daha fazla

Tuner, Aux, Tape PB: 90dB veya daha fazla

Kullanılan yarı iletken Transistör: 54 adet

FET: İki adet

Diyot, diğerleri: 26 adet

AC çıkışı Güç anahtarı kilidi: İki hat

Güç -anahtar kilidi açma .: Tek hat

Besleme gerilimi AC100V, 50Hz/60Hz

 Teknik özellikler

Sürekli güç (bozulma faktöründe)

8 ohm: 2x 100 watt / 185 watt (DIN, 1 kHz) 4 ohm: 2x 100 watt

Dinamik Çıkış Güç (tek kanallı sürücü, TDH %0.01, 20Hz-20kHz)

240W + 240W (8ohm) - 420W + 420W (4ohm)

Bağlantılar

Giriş sayısı: 6

Fono1, Fono2: MM (2,5mV, 50kOhm)

Tuner: (150mV, 50k ohm)

Yardımcı: (150mV, 50kOhm)

Bant 1, 2: (150 mV, 50 kOhm)

Çıkış sayısı: 4

Bant 1, 2: 150mV

THD: < %0,005

Sönümleme faktörü: 55 (20-20.000 Hz, 8 ohm)

Frekans yanıtı: 5 - 200.000 Hz (-1 dB)

Sinyal-Gürültü Oranı: dB

Çıkış terminali Hoparlör AB: 4ohm-16ohm

Hoparlör A + B: 8ohm-16ohm

Kulaklık: 4ohm - 16ohm

Damping faktörü (20Hz - 20kHz) 55 veya daha fazla

S/N 100dB veya daha fazla (IHF, A ağı, kısa devre)

Stereo Kanal Ayırma:

Ton kontrolü:

Bas: +10dB, -10dB (100Hz)

Tiz: +10dB, -10dB (10kHz)

Ses yüksekliği: evet, +6dB (100Hz), +3dB (10kHz)

Ses altı: evet, 15Hz (6dB/oct)

Yüksek: evet, 8kHz (6dB/oct)

Sessiz: evet, -20dB

Doğrudan/Çizgi Düz: evet

Güç tüketimi 290W (oran) 830W (maksimum)

Boyutlar Genişlik 420x yükseklik 165x 403mm derinlik

Ağırlık 18,4kg

Tür: Entegre amplifikatör

Yapım Yılları: 1979 - 1981

Üretim: Japonya
