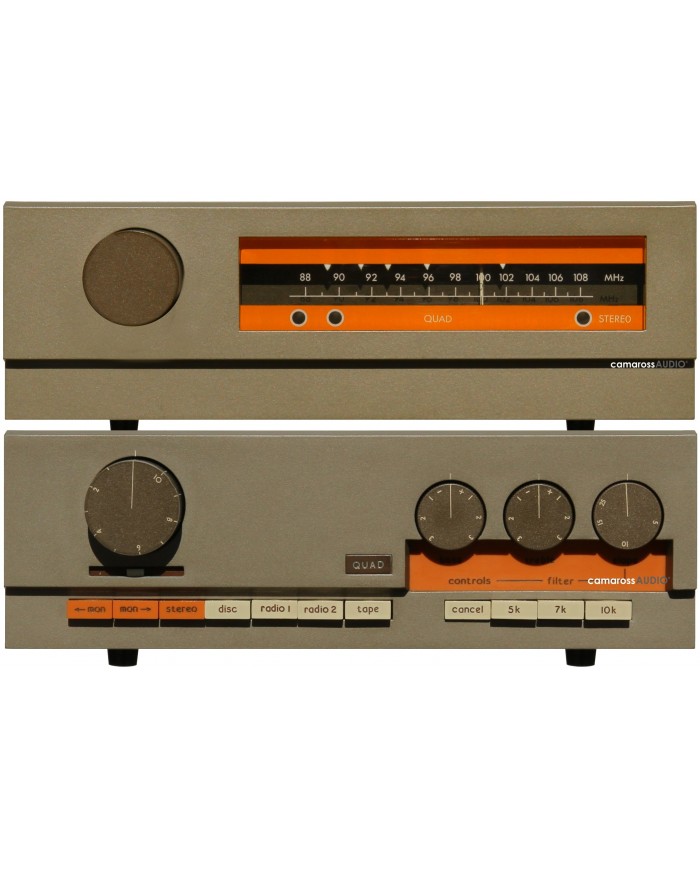

QUAD 3 - 33 - 303

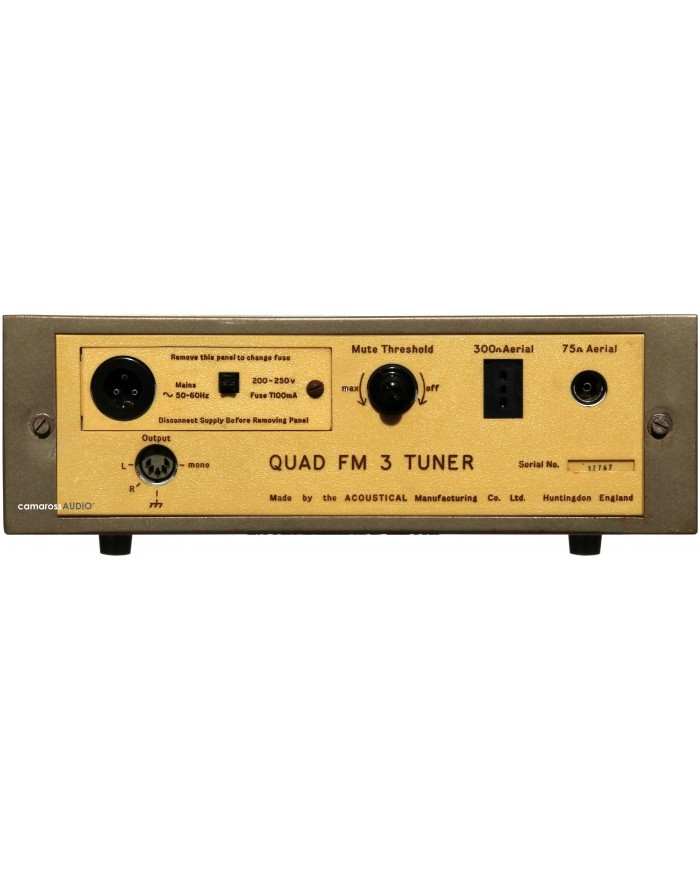

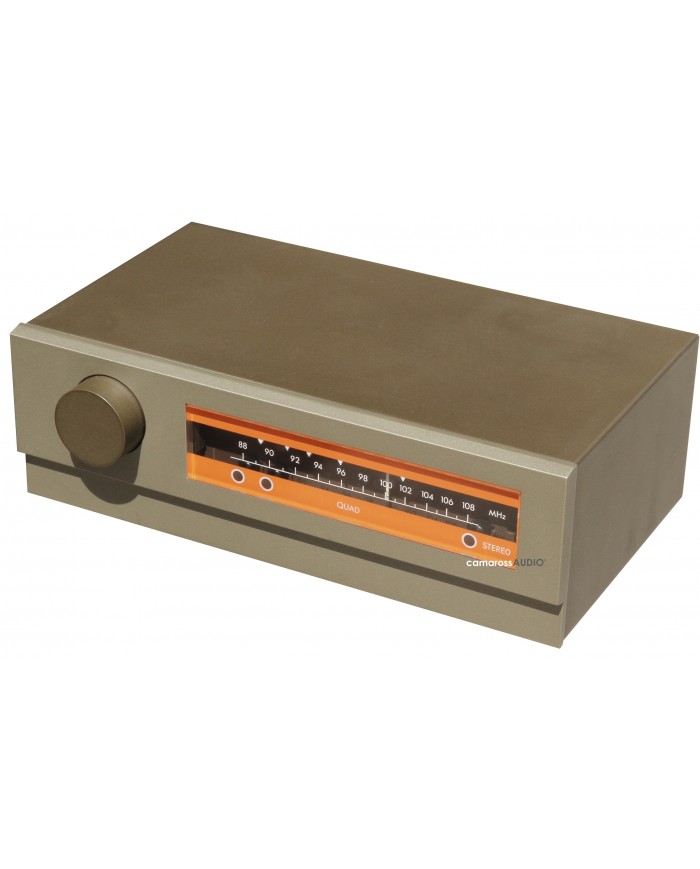

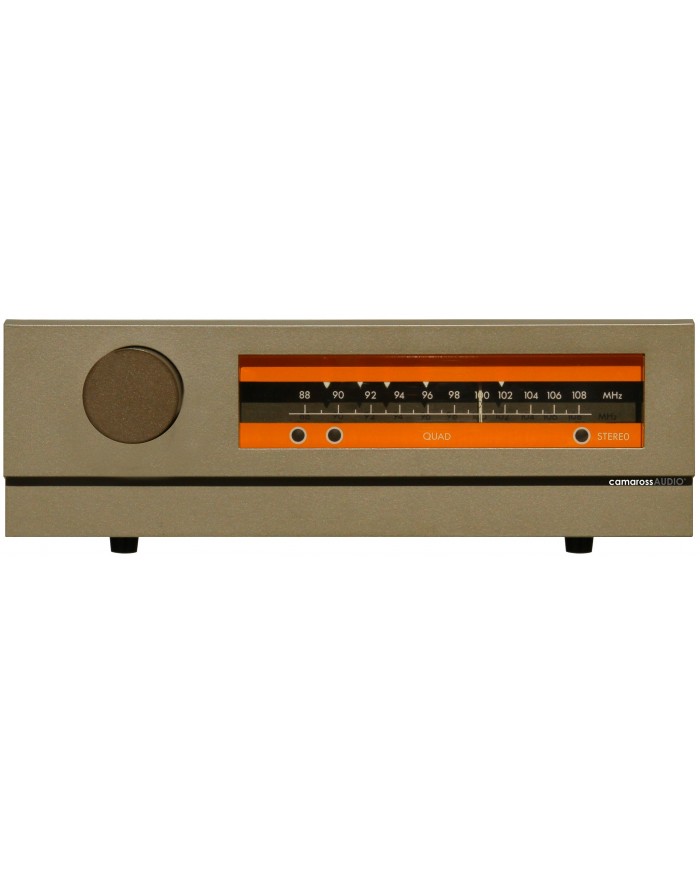

FM3 TUNER

Quad FM3 Tuner, Quad'ın ikinci ve 1970'lerin müzik tutkunu tuneri olmuştur. Organik sesi ile hala tüner listesinin en üst sıralarındadır. Aynı zamanda Dörtlü ilk transistör tünerdir.

VHF/FM yayınının amacı, vericinin hizmet alanı içinde (genellikle 50-100 mil), parazitsiz ve çok yüksek kalitede alım sağlamaktır.

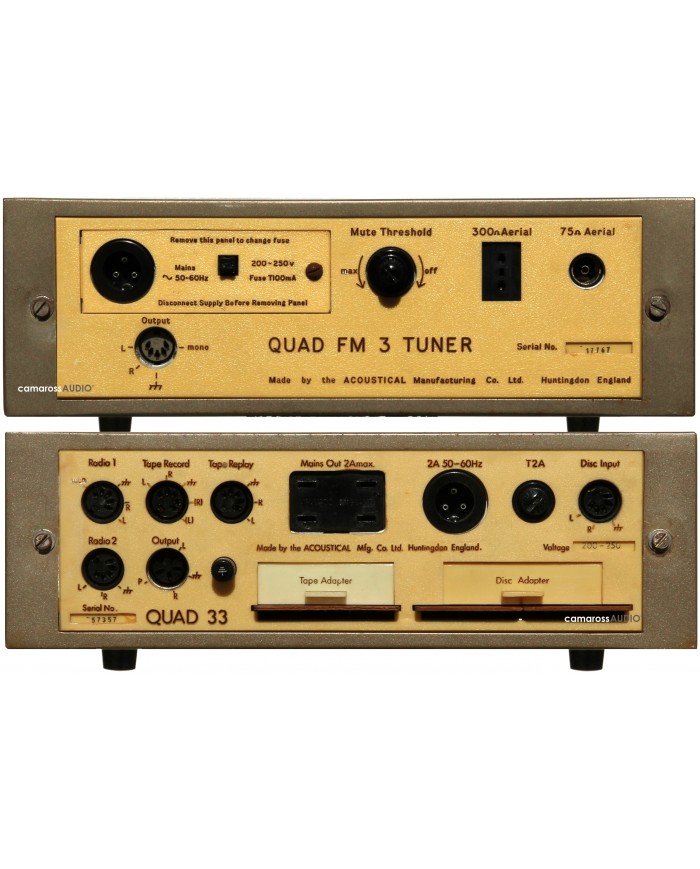

75 Ohm koaksiyel veya 300 Ohm simetrik giriş için anten konnektörleri benimsenmiştir.

Teknik Özellikleri

Tür: Mono/Stereo Tuner

Ayar Bantları: FM

Ayar Ölçeği: Analog

FM Ayar Aralığı: 88 - 108 MHz

Hassasiyet: 2uV (FM)

Bozulma: %0,2 (FM)

Seçicilik: 46dB (FM)

Frekans yanıtı: 20Hz - 15kHz (FM)

Çıkış: 100mV

Boyutlar: 260 x 92 x 165 mm

Ağırlık: 2.7kg

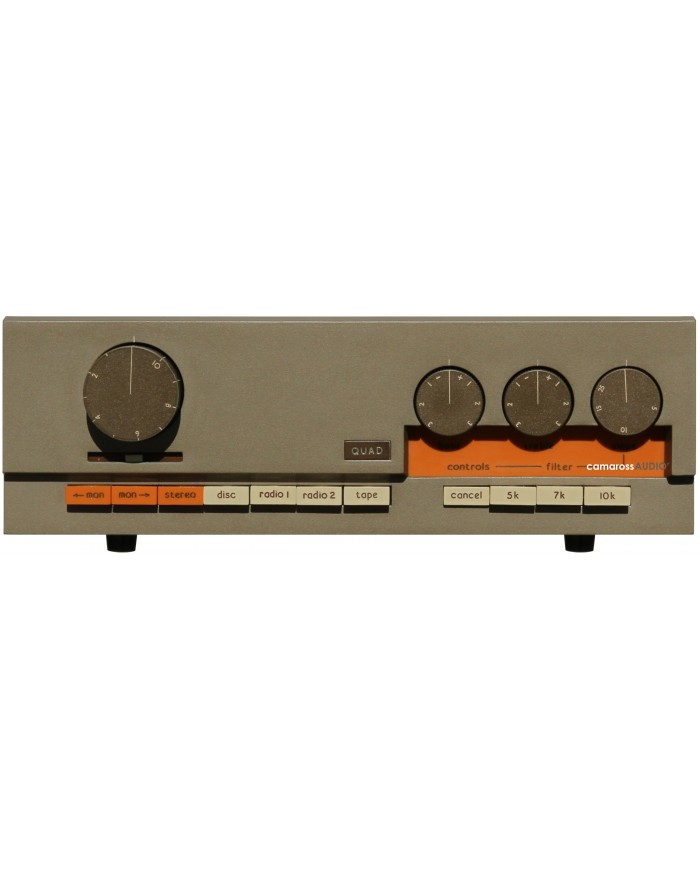

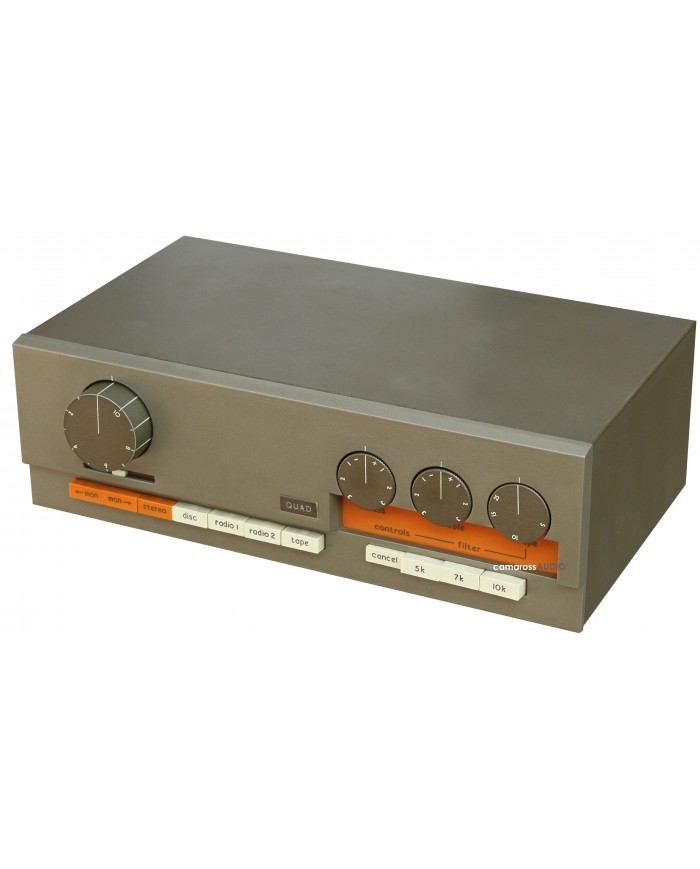

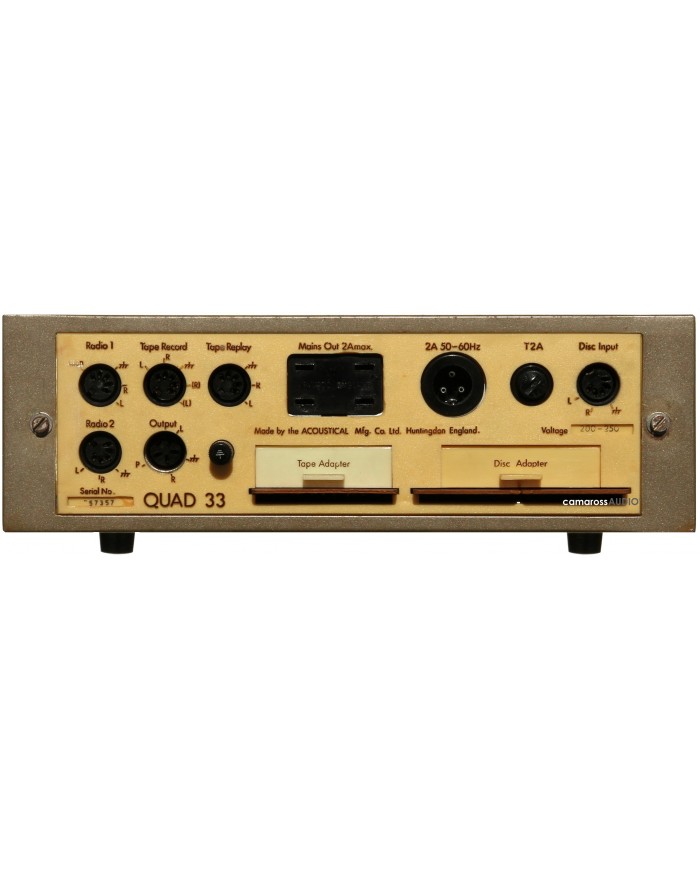

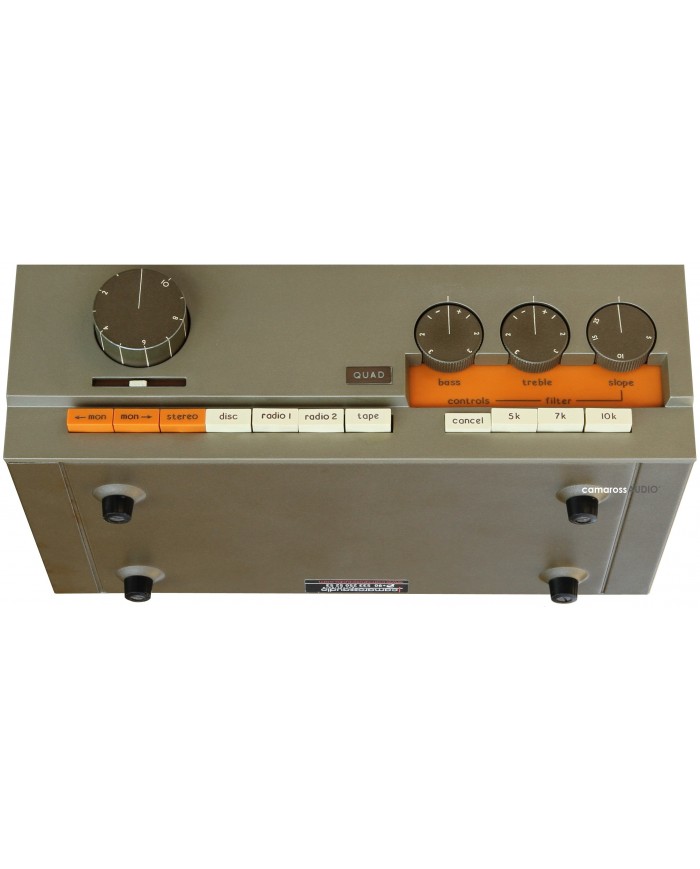

33 PREAMPLIFIER

Quad 33, tuner, plakçalar ve kendisine bağlı teyp kaydediciyi seçer ve kontrol eder ve güç amplifikatörü aracılığıyla hoparlörleri besler, tüm girişlerden stereo, mono veya her iki kanaldan, ayrıca teyp için izleme ve parça seçme olanakları sağlar.

Dörtlü üniteler hem bağımsız olarak kullanılabilir hem de yerleşimde bireysel tercih için geniş bir alana sahip bir kabine monte edilebilir.

Yalnızca bir şablonun sağlandığı dikdörtgen bir kesim gerektiren standart Dörtlü montaj sistemi kullanılır.

Kontroller kapsamlıdır ancak basittir ve programın seçimini ve kontrolünü kolaylaştırmak için mantıksal olarak gruplandırılmıştır.

Filtre, modern kaliteli hoparlörler için gereklidir ve her zaman yardımcı olur.

Kayıt veya yayının üst frekans aralığındaki yüzey gürültüsünü, izleme bozulmasını ve benzeri eksiklikleri ortadan kaldırır ve iki kontrollü filtre sistemi, gerçekçi reprodüksiyon için çok önemli olan harmonik aralığa gereksiz yere girmeden bunu çok ince bir dereceye kadar başarır.

Teknik özellikleri

Frekans yanıtı: 30Hz - 20kHz

Toplam harmonik bozulma: %0.02

Giriş hassasiyeti: 2mV (MM), 100mV (seramik), 100mV (hat)

Sinyal gürültü oranı: 70dB (MM), 85dB (hat)

Çıkış: 100mV (hat), 0,5V (Ön çıkış)

Boyutlar: 260 x 92 x 165 mm

Ağırlık: 3kg

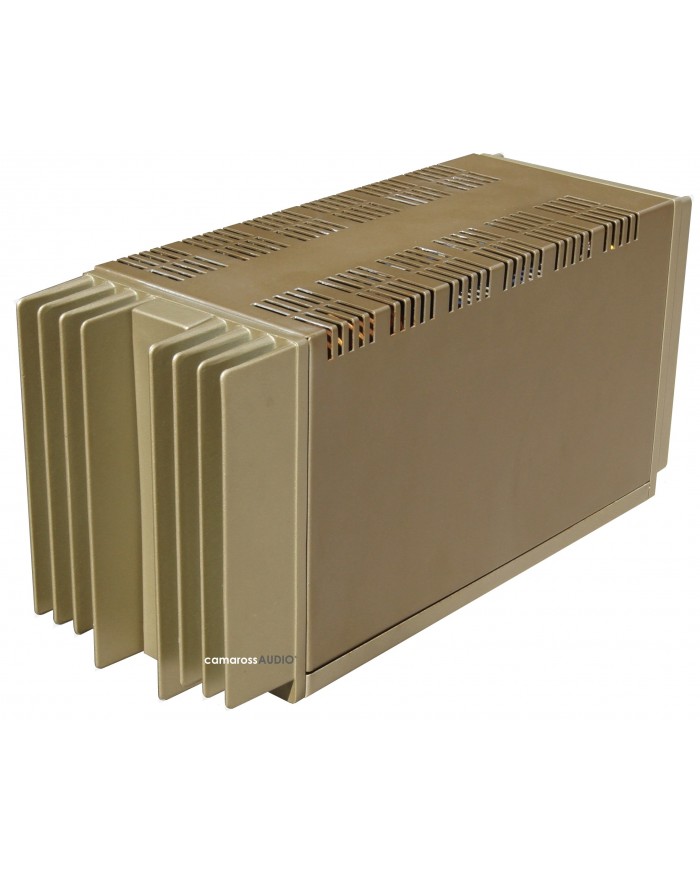

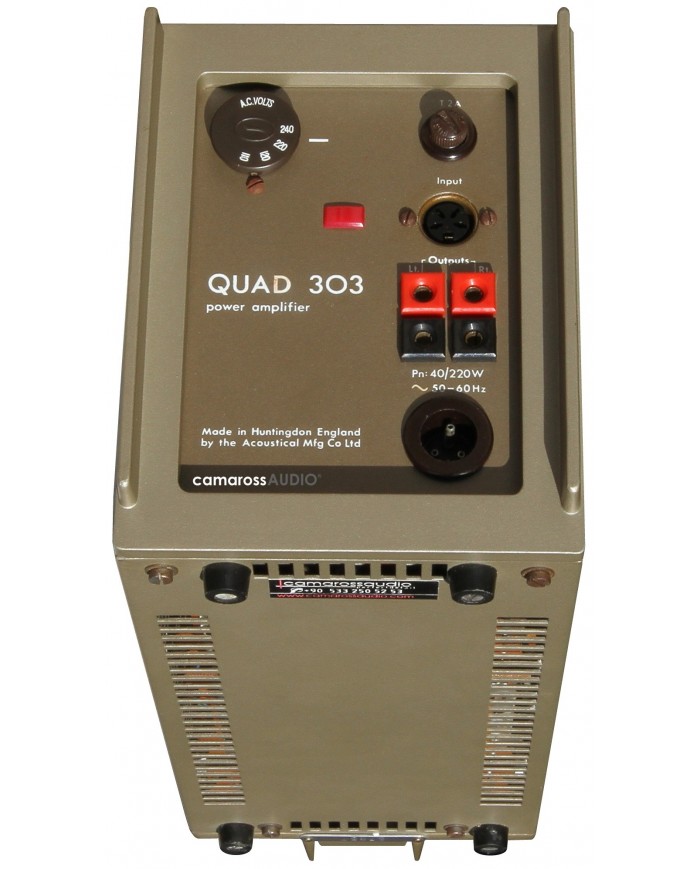

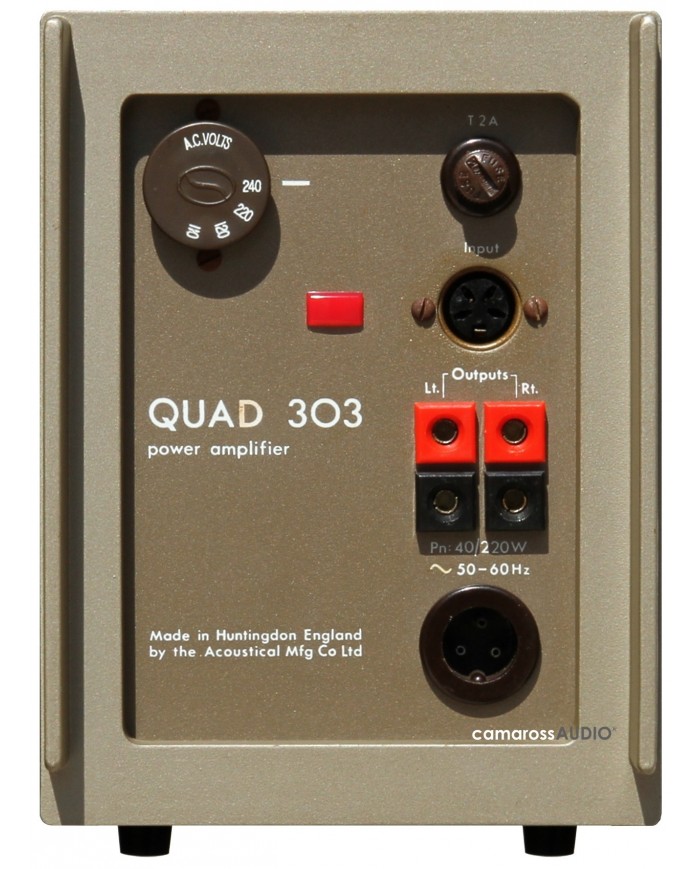

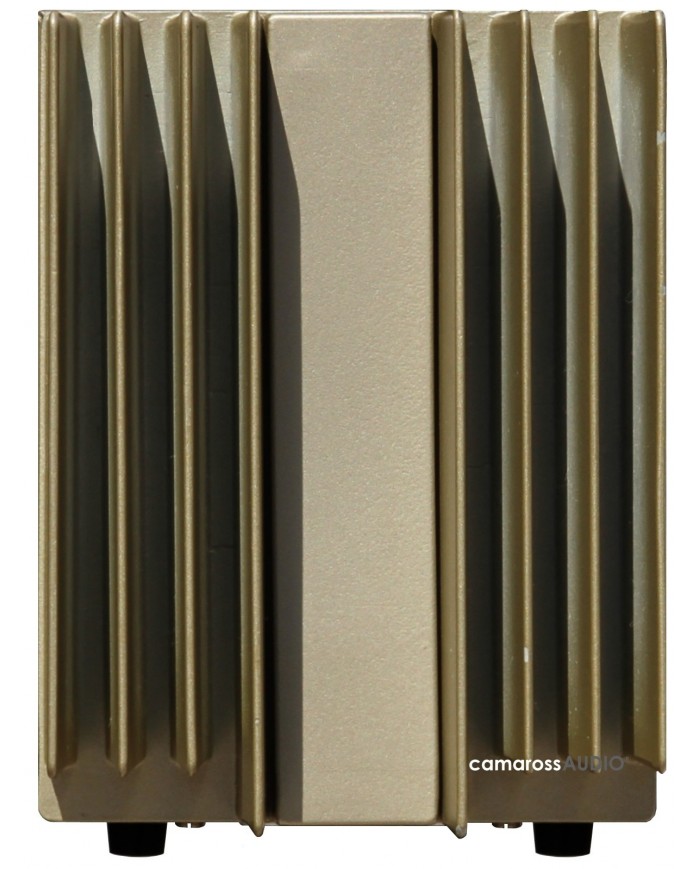

303 POWER AMPLIFIER

Quad 303, öncelikle yüksek kaliteli ev kurulumları için tasarlanmış iki kanallı bir güç amplifikatörüdür.

4-16 ohm aralığındaki hoparlörleri sürmek için idealdir ve yük empedansına bağlı olarak kanal başına 45 watt'a kadar çıkış sağlar.

Tam çıkış için gereken giriş 0,5 Vrms dengesizdir.

Transistör üçlüleri, tamamen simetrik bir çıkış aşaması, bağlantı sıcaklığından bağımsız hareketsiz akım ve simetrik akım ve voltaj sınırlaması sağlamak için orijinal bir devrede kullanılır.

Ses aralığındaki harmonik ve intermodülasyon bozulma ürünleri o kadar düşüktür ki anlamlı terimlerle ölçülmesi zordur.

Amplifikatör koşulsuz olarak kararlıdır ve herhangi bir yükle kullanılabilir.

Düşük (8 ohm'dan az) veya senkron motorların çalıştırılması gibi reaktif yüklere sürekli güç gerektiren özel uygulamalar için, maksimum güç veya görev döngüsü, ısı emicinin üretilen ısıyı dağıtma yeteneğiyle sınırlanabilir (maksimum ısı emicisi sıcaklık 70 derece).

İki kanal birlikte veya bağımsız olarak kullanılabilir, ancak iki çıkış, bir tür akım paylaşım ağı dahil edilmeden paralelleştirilmemelidir.

Teknik özellikleri

Güç çıkışı: 8Ω (stereo) içine kanal başına 45 watt

Frekans yanıtı: 30Hz - 35kHz

Toplam harmonik bozulma: %0,1

Giriş hassasiyeti: 0,5V

Sinyal gürültü oranı: 100dB

Hoparlör yük empedansı: 4Ω - 16Ω

Boyutlar: 120 x 159 x 324 mm

Ağırlık: 8.2kg
