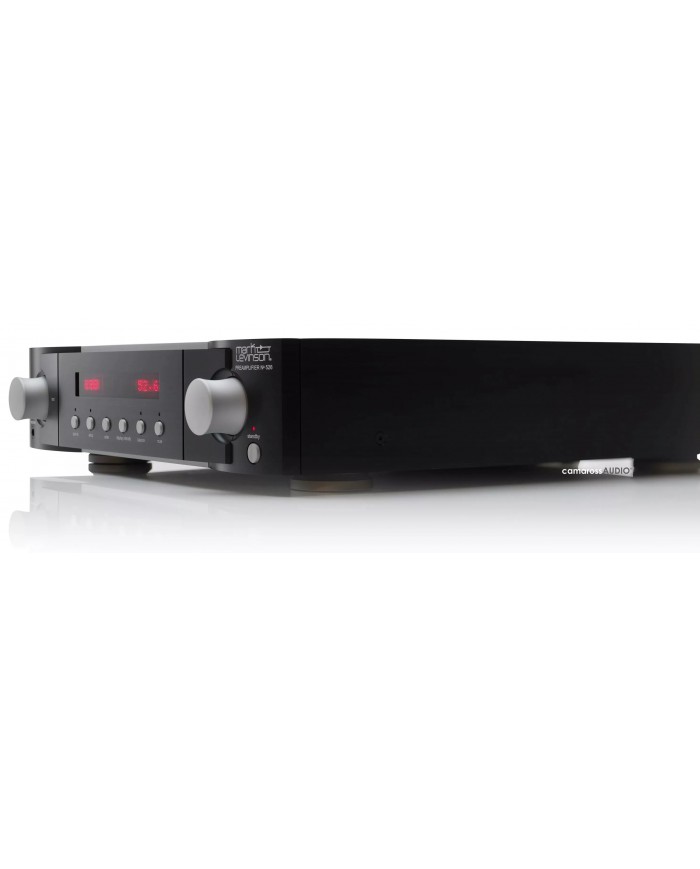

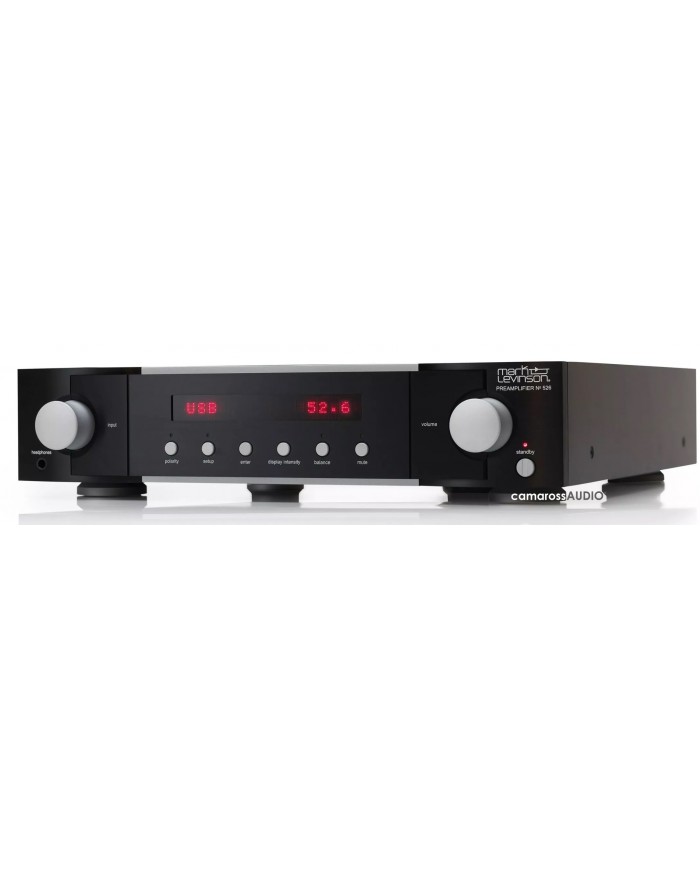

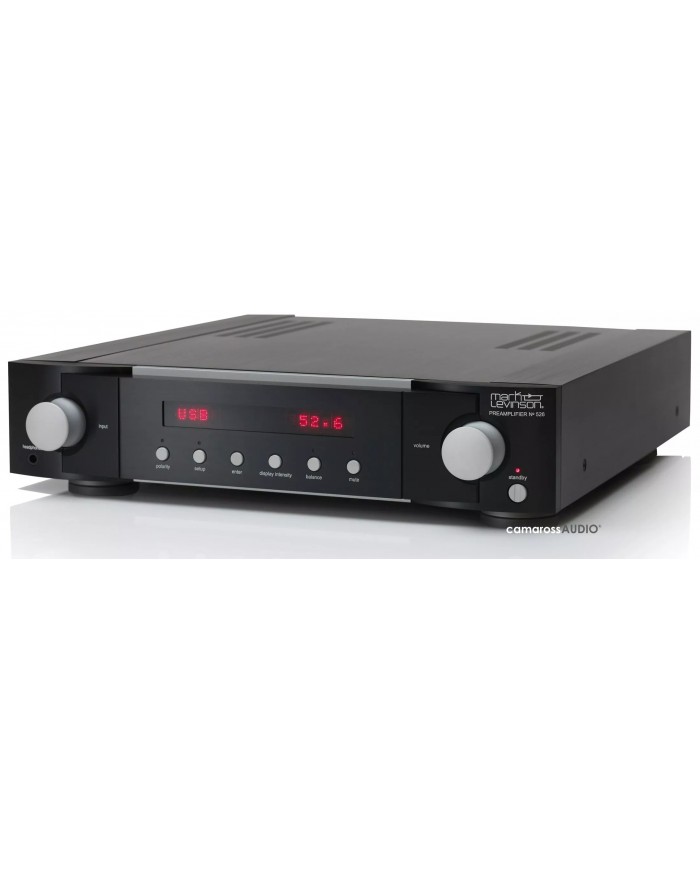

PHONO STAGE VE YÜKSEK ÇÖZÜNÜRLÜKLÜ DAC İLE ÇİFT MONO PREAMPLİFİKATÖR
Müzik koleksiyonunuzun tüm potansiyelini ortaya çıkarın
Her notayı duymanızı sağlayan üst düzey bir preamplifikatör ile sevdiğiniz müziğin yeni katmanlarını keşfedin. № 526, hem dijital hem de analog sinyalleri mükemmel bir şekilde koruyarak, kaynağı ne olursa olsun müziğinizin gerçek karakterini deneyimlemenizi sağlar.
Öne Çıkanlar

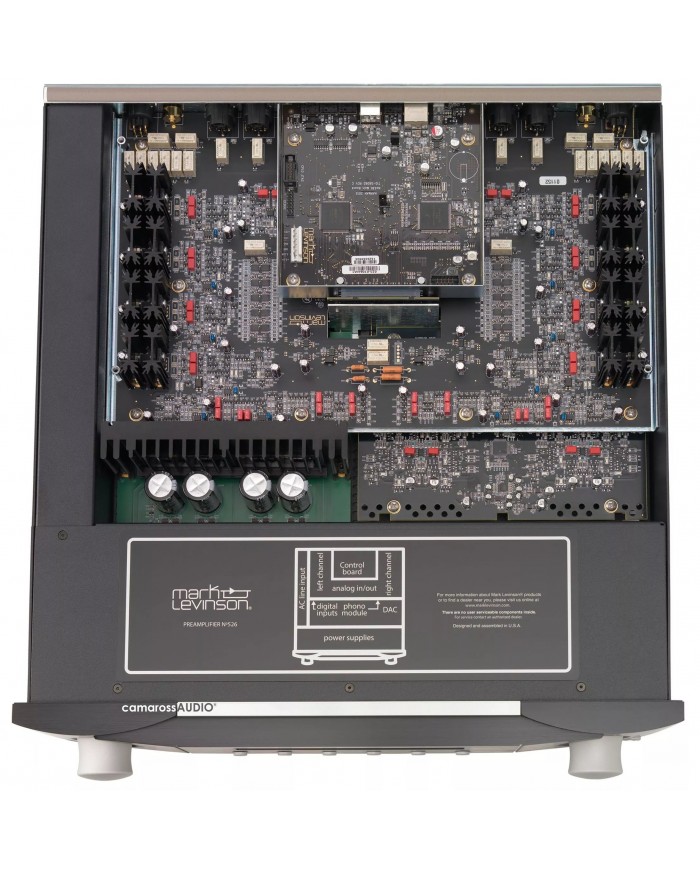

Pure Path ayrık, doğrudan bağlı, tam dengeli, çift mono sinyal yolu
Hassasiyet ve performans için ayrık, dengeli R-2R merdiven ses kontrolü
MC ve MM için fiziksel olarak ayrılmış kanallara sahip A Sınıfı Saf Fono aşaması
Üç seçilebilir filtre ve yedi güç kaynağı ile 32-bit Precision Link DAC
Ana devreyi kullanarak 32 ohm'a kadar kulaklık için A Sınıfı Ana Sürücü kulaklık çıkışı
Yüksek çözünürlüklü PCM'yi (32-bit, 192 kHz'e kadar) ve DSD'yi (5.6 MHz'e kadar) destekler
Seçilebilir dördüncü dereceden, 80 Hz yüksek geçiş filtresi, subwoofer'ların sorunsuz entegrasyonunu sağlar
Mark Levinson tescilli ayrık, doğrudan bağlantılı, tamamen dengeli, çift mono sinyal yolu
Ayrık, dengeli R-2R merdiven ses kontrolleri

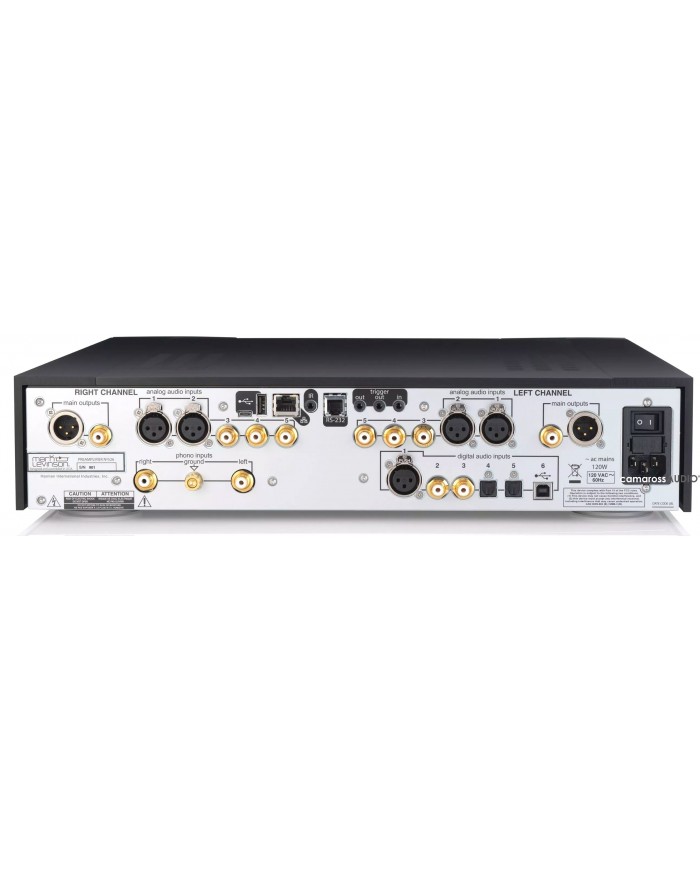

Dijital girişler: USB asenkron, AES/EBU dengeli, iki Toslink optik, iki Koaksiyel
Analog girişler: iki dengeli, üç dengesiz, fono ile topraklama pimi
Çok kanallı işlemci çıkışı stereo Preamplifikatöre giden sinyaller kalibre edilmiş işlemci çıkışını bozar.
Çok kanallı işlemci ses düzeyi denetimleri göreli olarak tüm kanalların ses seviyesi birlikte ayarlar. Ancak, stereo Preamplifikatör ses kontrolleri sağ-sol kanal göreceli ses seviyesini ayarlar
Ön amplifikatör bir ilişkili surround ses işlemcisi, giriş kaynakları, girişim olmadan preamplifikatörden geçmek için SSP Modu'nun seçilmesine izin verir.
Ne zaman ki SSP Modu etkinleştirilir, preamplifikatörün kanal dengesini bozmasını önlemek için ön amfinin ses kontrolü devre dışı bırakılır.
Sonuç olarak, işlemci, tüm kanalların göreceli ses seviyesini kontrol ederken, kalibre edilmiş çıkış seviyelerini korur. Bu şekilde çok kanllı bir preamplifikatör ile doğru bağlantı kurmuş olursunuz. Bu işlemi yaparken mutlaka tüm cihazların elektriğinin tamamen kesilmesi gerekir.
TEKNIK ÖZELLİKLERİ
Kazanç
Normal kazanç ayarı: 13,5dB dengeli; 7.5dB tek uçlu
Yüksek kazanç ayarı: 19,5dB dengeli; 13.5dB tek uçlu
Sabit mod, normal kazanç ayarı: 3.0dB dengeli; –3.0dB tek uçlu
Sabit mod, yüksek kazanç ayarı: 9.0dB dengeli; 3.0dB tek uçlu
Frekans yanıtı
20Hz ila 20kHz ±0.02dB
0,4Hz ila 370kHz +0,1 / -3dB
Toplam harmonik bozulma artı gürültü (THD+N)
1kHz'de (2VRMS tek uçlu veya 4VRMS dengeli çıkış): <%0,003
20kHz'de (2VRMS tek uçlu veya 4VRMS dengeli çıkış): <%0,005
Sinyal-gürültü oranı
20Hz - 20kHz, geniş bant, ağırlıksız: >97dB
A ağırlıklı: >100dB
2VRMS tek uçlu veya 4VRMS dengeli çıkışa referans,: >115dB @ 1kHz
(spot maksimum ses seviyesi gürültü): > 20kHz'de 105dB
Karışma
1kHz'de <-107dB
20kHz'de <-82dB
Kanal ayrımı: gürültü tabanının altında (1kHz'de >115dB)
Yüksek geçirgen filtre: yenilebilir 80Hz, 4. derece (24dB / oktav) Butterworth
Ses seviyesi kontrolü: Dengeli, akım modu, ayrık 15 bit R-2R merdiven
TEK UÇLU (RCA) GIRIŞLER
Giriş empedansı: >45kΩ
Maksimum giriş seviyesi: Normal kazanç ayarı: >10VRMS, yüksek kazanç ayarı: >7VRMS
DENGELI (XLR) GIRIŞLER
Giriş empedansı: >45kΩ
Maksimum giriş seviyesi normal kazanç ayarı: >15VRMS, yüksek kazanç ayarı: >7.5VRMS
TEK UÇLU (RCA) ÇIKIŞLAR
Çıkış empedansı <80Ω
Maksimum çıkış seviyesi >11VRMS
DENGELI (XLR) ÇIKIŞLAR
Çıkış empedansı: <160Ω
Maksimum çıkış seviyesi: >22VRMS
KULAKLIK ÇIKIŞI
Çıkış empedansı: <3Ω veya 75Ω
Maksimum çıkış, düşük empedans ayarı:
30Ω (0,3 W), 20 Hz - 20 kHz, < %0,1 THD >3VRMS
300 Ω, 20 Hz - 20 kHz, < %0,1 THD >9VRMS
Maksimum çıkış, yüksek empedans ayarı: 300Ω, 20 Hz ila 20 kHz, < %0,1 THD >7VRMS
Toplam harmonik bozulma artı gürültü (THD+N)
20Hz ila 20 kHz, 30Ω 20 Hz ila 20 kHz'de 2VRMS, 300Ω'da 2VRMS seçilebilir; <% 0.03 <% 0.01
PİKAP PREAMPLİFİKATÖRÜ
RIAA frekans yanıtı: 20Hz to 20kHz, ±0.3dB
İnfrasonik filtre: Yenilebilir, 15Hz, 2. derece (12dB/oktav)
Hareketli Mıknatıs modu
Giriş direnci: 47kΩ
Giriş kapasitansı: 1kHz'de 40dB
Kazanç: 1kHz'de 40dB
Toplam harmonik bozulma artı gürültü: <%0,03, 20Hz - 20kHz, 2VRMS
Sinyal-gürültü oranı (2VRMS çıkışa atıfta bulunulur)
>97dB (20Hz - 20kHz, geniş bant, ağırlıksız)
>102dB (A ağırlıklı)
>110dB @ 20Hz - 20kHz (spot gürültü)
Maksimum giriş seviyesi: >95mV @ 1kHz; >20kHz'de 285mV
Hareketli Bobin modu
Giriş direnci: Seçilebilir; 20, 33, 50, 66, 100, 200, 330, 500, 1000 veya 47kΩ
Giriş kapasitansı: 50pF
Kazanç: Seçilebilir; 1kHz'de 50, 60 veya 70dB
Toplam harmonik bozulma artı gürültü:
50dB kazanç ayarı: %<0,02, 20Hz - 20kHz, 2VRMS çıkış
60dB kazanç ayarı: %<0,02, 20Hz - 20kHz, 2VRMS çıkış
70dB kazanç ayarı: %<0,04, 20Hz - 20kHz, 2VRMS çıkış
Sinyal-gürültü oranı (2VRMS çıkışa atıfta bulunulur):
50dB kazanç ayarı: >87dB (20Hz - 20kHz, geniş bant, ağırlıksız)
