McIntosh C38 Preamp

C38 PREAMP

  PERFORMANS SINIRLARI

Performans sınırları, bir Mcintosh cihazı tarafından izin verilen mükemmellikten maksimum sapmadır.

 MANTIK ODAKLI KONTROL

Tüm Girişler, Çıkışlar, CD, Tuner, SCR ve Video seçici hatlar mantık devreleri tarafından kontrol edilir.

Bu mantık ön panel anahtarları veya iki mikroişlemcili IR kod çözücü ile değiştirilir, biri LISTEN/MAIN (Alan A) ve diğeri RECORD (Alan B) için. Bu mikroişlemciler özel Mcintosh yazılımı ile rogramlanmıştır. C38 ön panelinden veri alırlar

Fonksiyonlar ve ses kontrolü IR sensörü veya harici IR sensörlerinden ve tüm anahtarlamalar için komut sinyalleri sağlar

Üçüncü bir mikroişlemci CD1, CD2 ve TUNER'ın şifresini çözer

Denetim komutları, mantık devreleri, tüm sinyal anahtarlamanın son adımı için Elektro-Manyetik anahtarları etkinleştirir.

ELEKTRO-MANYETİK ANAHTARLAMA

C38'deki tüm sinyal anahtarlamaları ELEKTRO-MANYETİK yöntemlerle yapılır. ELEKTROMANYETİK anahtarlama, modern ile yükseltilmiş eski ve kanıtlanmış bir teknolojidir.

Her anahtar, inert oksijensiz bir atmosferle doldurulmuş kapalı bir cam tüpten oluşur, her iki uçtan da çıkıntı yapan küçük uçlarla. Bu uçlar tüpe uzanır ve bir inçin birkaç binde biri kadar bir ayrım ile uçlar üst üste biner. Uçlar bir demirden yapılmıştır, manyetik alandan etkilenen malzeme olduğu için İlk önce temel malzeme olarak altınla kaplanırlar, sonra rodyum ve rutenyum ile kaplanır. Rutenyum bilinen en iyi ( iletken )temas malzemesidir.

Cam montaj daha sonra çok katmanlı bir bakır tel bobininin ortasına yerleştirilir. Tüm montaj sert bir şok emici plastikte birlikte kalıplanır. Anahtar ve bobin bağlantıları alttan baskılı devre kartı terminalleri şeklinde uzanır.

Bobine bir DC voltajı uygulandığında, akım akar ve manyetik bir alan oluşturur. Burası Alanın kuvveti, uçların bükülmesine ve kapalı camın içinde birbirine temas etmesine neden olur.

İnert oksijensiz atmosfer, kontakların korozyonunu ortadan kaldırarak düşük direnç, distorsiyonsuz anahtar bir sigorta sağlar

PHONO PREAMPLIFIKATÖR

Fono preamplifikatör, yüksek teknolojili bir entegre devre işlemsel amplifikatör kullanır ve son derece geniş bir frekans aralığı özelliğine sahiptir. Diferansiyel giriş aşaması düşük gürültü ve düşük bozulma için optimize edilmiştir. Bu devrenin açık çevrim kazancı 100.000'dir. Yüksek açık döngü kazancı, bu preamplifikatör etrafında büyük miktarda negatif geri bildirim kullanılabilir noise ve distorsiyonu son derece düşük bir değere indirgeyebilirsiniz.

Geri bildirim ağı da Gerekli tepki eğrisini takip eden hassas RIAA frekans eşitlemesi tüm ses aralığı boyunca çok doğru sağlar

Ağ %1 toleranslı metal film dirençler ve % 5 toleranslı polipropilen kapasitörler kullanır.

Düşük gürültülü performans elde etmek için, geri bildirim ağının çok düşük olması esastır

Empedans. Bu tip bir devre tasarımı küçük bir güç amplifikatörü görevi görür. Bu preamplifikatör

bölümü aslında 100 miliwatt'tan fazla çıkış gücü üretilir. Bu ekstra performans marjı, son derece düşük bozulma ve gürültüye sahip bir fono preamplifikatörü ile sonuçlanır.

Bu preamplifikatör devresi çok geniş bir dinamik aralığa sahiptir. 90 milivolta kadar aşırı yüklenmeden giriş sinyali üretebilir. Bu, herhangi bir mevcut model manyetik fono kartuşunun maksimum çıkış voltajı kapasitesinden çok daha büyüktür..

Bu devrenin hassasiyeti ana çıkışta 2,5 volt için 2,5 milivolttur. Kazanç 1000Hz'de 40dB. 10 milivoltluk bir sinyal girişi, Bant Çıkışlarında 1 volt ile sonuçlanır. Bant Fono preamplifikatörünün çıkış kaynağı empedansı 100 ohm'dan azdır ve 1000 ohm veya daha yüksek bir yük empedansı sürecektir

SES YÜKSEKLIĞI AMPLIFIKATÖRÜ

Yüksek seviyeli sinyaller, giriş ve mod geçişini geçerek ön amplifikatöre beslenir, ses kontrolü ve ardından ses yüksekliği amplifikatörüne girer. C38 aktif bir ses yüksekliği kontrol devresi tasarımı kullanır.

Bir entegre devre işlemsel amplifikatör iki ayrı geri besleme devresi ile kullanılır. Bir geri besleme döngüsü düz frekans tepkisine sahiptir ve diğer döngü ses yüksekliğine sahiptir

Bu iki geri besleme döngüsü arasına yerleştirilen bir potansiyometre düzden tam ses yüksekliği telafisine kadar herhangi bir frekans tepkisi derecesini seçmek için bunu mümkün kılar.

Burası ses yüksekliği devresinin genel kazancı, orta frekanslarda ses yüksekliği kontrolünün konumundan bağımsız olarak sabit kalan 20dB'dir. Bas ve tiz telafisi artar referans kazancından ve istenilen miktarda herhangi bir ses kontrol ayarında ses yüksekliği telafisi seçilebilir

TON KONTROL AMPLIFIKATÖRÜ

Ton kontrol amplifikatörü yüksek teknoloji entegre devre işlemsel amplifikatörleri kullanır.

Çıkış aşamaları optimum geçici performans ve minimum performans için optimize edilmiştir

Başka bir işlemsel amplifikatör seti, bir devre konfigürasyonu eşdeğerinde düzenlenmiştir.

Devre bileşenlerinin doğru seçimi istenen bas ve tiz frekanslarında 12dB güçlendirme veya kesme ile sonuçlanır.

Ne zaman ton kontrol potansiyometreleri merkez veya detent konumlarındadır, tüm ton kontrol elemanları sinyal yolundan çıkarılır ve frekans yanıtı tamamen düzdür.

SİSTEM GENİŞLETME KABİLİYETİ

Ses arabelleği ve veri anahtarları, gerekli tüm verileri ve sinyalleri sistem genişletme için alt minyatür "D" konektörü 25 pimli bir arka panele aktarır

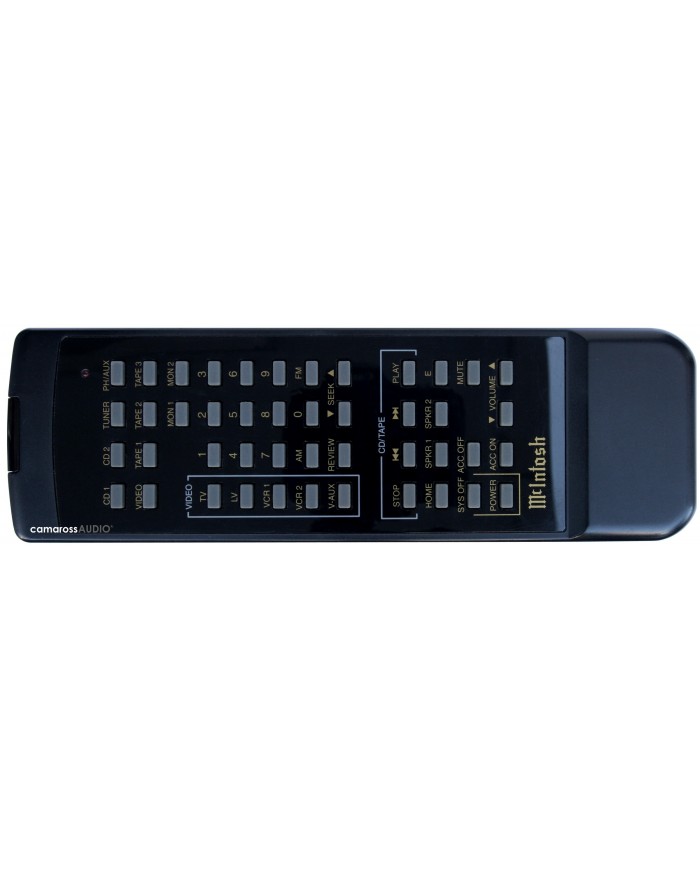

Mcintosh CR10 Uzaktan Kumanda sistemi : Dört adede kadar ek kontrol yeteneği eklemek için bu konektör kullanılarak eklenebilir

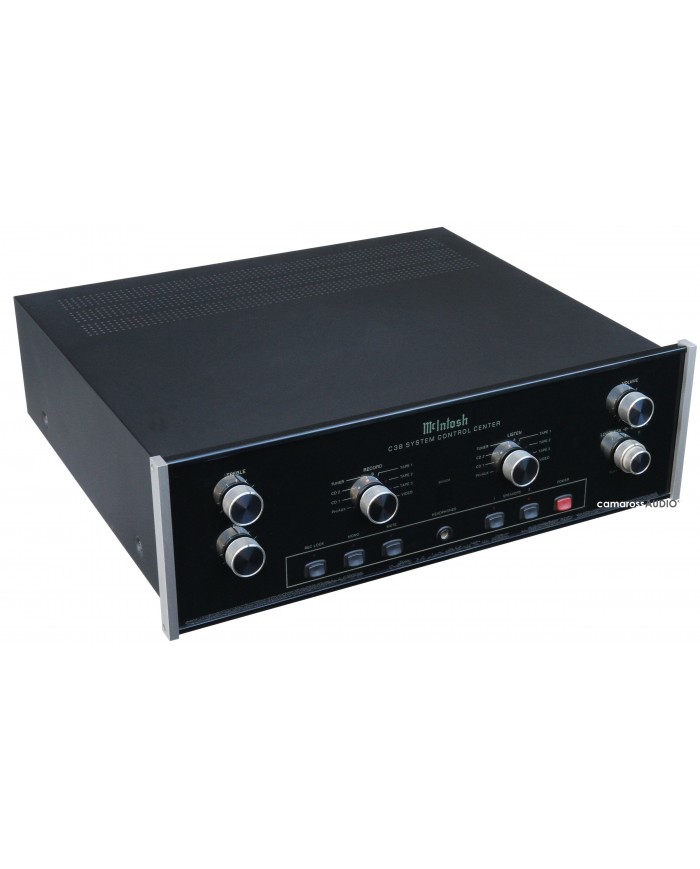

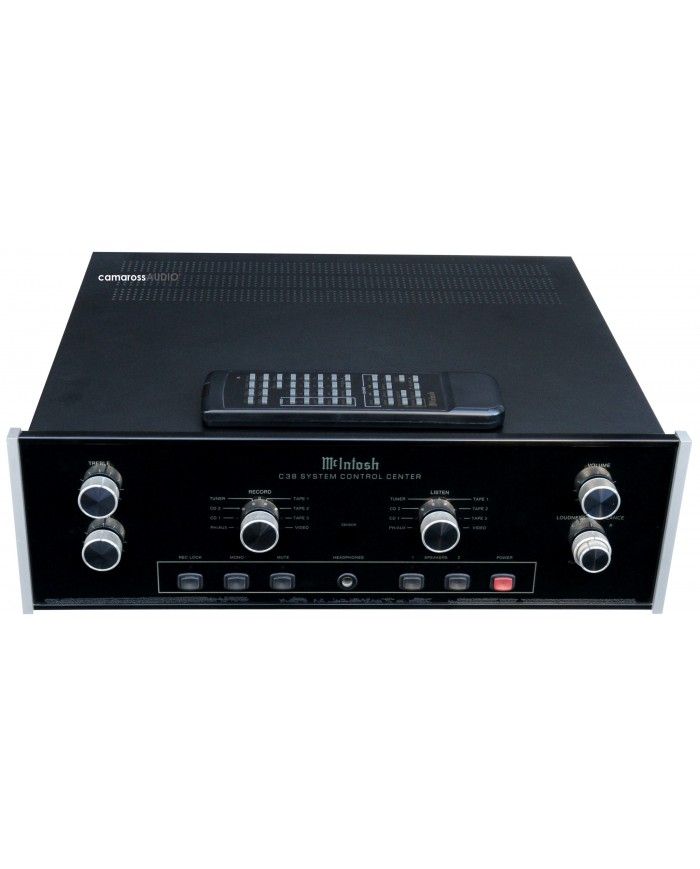

ÖN PANEL:

Tamamı aydınlatılmış cam paneldir.

Ton kontrolleri: Bas ve tiz.

Kayıt seçici: ph/aux, cd 1, cd 2, tuner, teyp 1, teyp 2, teyp 3, video.

Dinleme seçici: ph/aux, cd 1, cd 2, tuner, teyp 1, teyp 2, teyp 3, video.

Hacim, Denge, Ses Yüksekliği: düzden maks.

Gösterge ışıklı buton anahtarları: kayıt kilidi, mono, sessiz, hoparlör 1 ve 2, güç.

Kulaklık girişi.

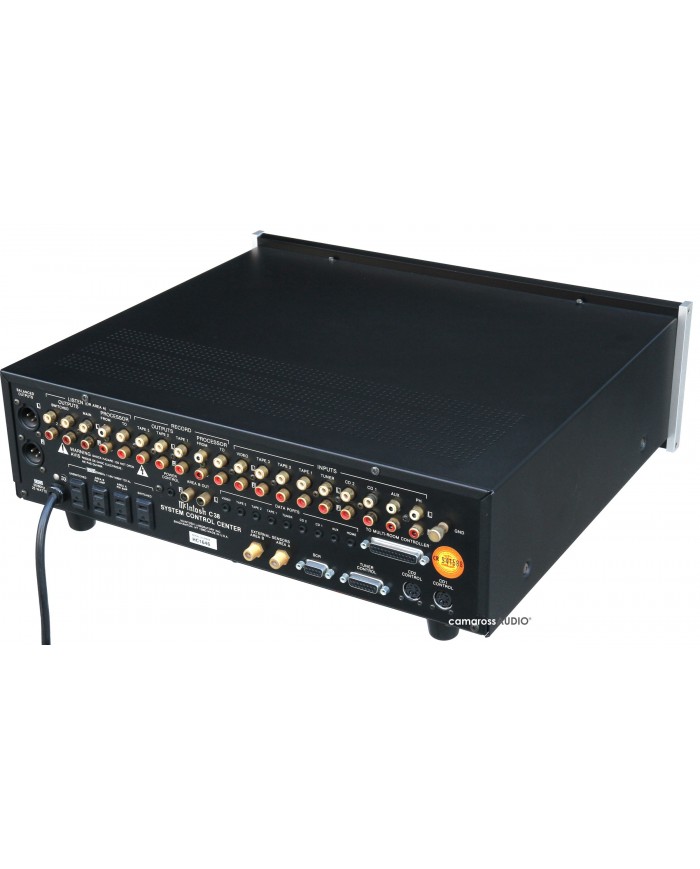

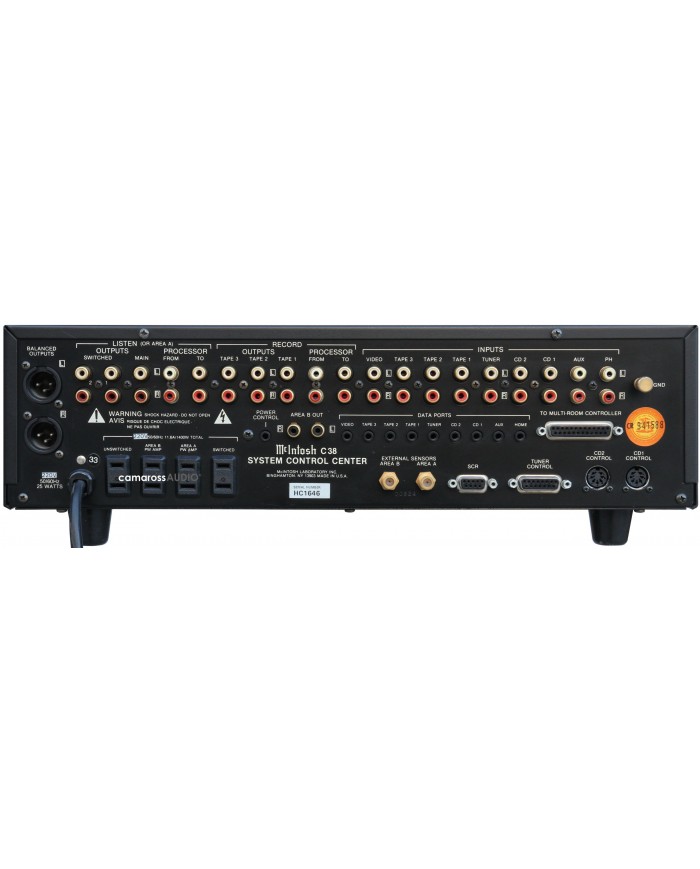

 ARKA PANEL:

Dinleme çıkışları: anahtarlı: 1 ve 2, ana, işlemci: ile ve arasında.

Kayıt çıkışları: teyp 3, teyp 2, teyp 1, işlemci: başlangıç ​​ve bitiş.

Alan B çıkışı

Ses girişleri: video, kaset 3, kaset 2, kaset 1, tuner, cd 2, cd 1, aux, ph.

Hoparlör terminalleri

XLR çıkışlar

Kontrol konnektörleri: scr, tuner kontrolü, cd 2 kontrolü, cd 1 kontrolü, harici sensörler: alan A ve alan B, çok odalı kontrolör.

Veri portları: video, teyp 3, teyp 2, teyp 1, tuner, cd 2, cd 1, aux, ev.

AC güç kontrol jakı.

AC çıkışları: 1 anahtarlı, 1 anahtarsız, alan B pw amp, alan A pw amp.

TEKNIK ÖZELLİKLERİ

FREKANS YANITI: + 0, -0,5dB 20Hz'den 20.000Hz'e

ANMA ÇIKIŞI: ANA'DA 2.5V, ANAHTARLI 1 ve 2, BALANCED ve B Alanı Çıkışları

ÇIKIŞ EMPEDANSI: ANA için 600 ohm, ANAHTARLI 1 ve 2, BALANCED ve B Alanı Çıkışları

MAKSİMUM ÇIKIŞ GERİLİMİ: ANA'da 20Hz'den 20.000Hz'e kadar 8V, ANAHTARLI 1 ve 2, DENGELİ ve Alan B Çıkışları

TOPLAM HARMONIK BOZULMA: Anma çıkışında 20Hz'den 20.000Hz'e maksimum %0,002

HASSASİYET: Fono: 2.5V nominal çıkış için 2.5mV, (0.5mV IHF)

Yüksek Seviye: 2.5V anma çıkışı için 250mV, (50mV IHF)

SINYAL-GÜRÜLTÜ ORANI, A AĞIRLIĞINDA: Fono: 10mV girişin altında 90dB, (84dB IHF) Yüksek Seviye: Anma çıkışının 105dB altında, (95dB IHF)

MAKSİMUM GİRİŞ DİNYALİĞİ: Fono: 90mV - Yüksek Seviye: 10V

GİRİŞ IMPEDANS: Fono: 47K ohm ve 65pF kapasitans Yüksek Seviye: 22K ohm

VOLTAJ KAZANCI:

Fonodan Kasete: 40dB

Fono'dan Ana'ya: 60dB

Yüksek Seviyeden Banda: 0dB

Yüksek Seviyeden Anaya: 20dB

TON KONTROLLERİ: Bas ve Tiz değişkenli, 12dB artıştan 12dB kesime

AC ELEKTRİK PRİZLERİ

(TÜM TOPLAM AKIM KAPASITESI DÖRT ÇIKIŞ 1400 WATT'TIR)

Bir Anahtarsız

Öne Alan A güç amplifikatörü için anahtarlandı

Alan B güç amplifikatörü için bir Anahtarlı

Aksesuarlar için One Switched

GÜÇ GEREKSINIMLERI: 120V, 50/60HZ, 25 Watt

MEKANİK BİLGİLER:

BOYUT:

Ön Panel: 17 1/2 inç (44,5 cm) genişliğinde, 5 adet 13,7 cm (3/8 inç) yükseklikte

Montaj panelinin arkasındaki derinlik konektörler için boşluk: 17 inç (43.2cm)

Montaj Panelinin önünde düğme boşluğu gereklidir: 1 1/8 inç (2,9 cm)

FİNİŞ:

Ön Panel, altın / deniz mavisi terminolojisi aydınlatmalı camdır. Şasi siyahtır.

AĞIRLIK: 20 pound (9,1 Kg) net, 35 pound (15,9Kg) nakliye kartonunda

Bu preamp, C 36 ile aynıdır ancak uzaktan kumandalıdır. 1992-1998 arasında satılır. Son perakende fiyatı 2500,00$

C38, kendi plastik ayakları üzerinde duran bir masa veya raf üzerine dik olarak yerleştirilebilir.

C38 ayrıca seçtiğiniz bir mobilya parçasına veya dolaba özel olarak monte edilebilir.

Gerekli panel kesimi ve birim boyutları bu kılavuzun 18. sayfasında gösterilmiştir.

Çok az ısı geliştirmesine rağmen C38'iniz için her zaman yeterli havalandırma sağlayın.

Serin çalışma, herhangi bir elektronik cihaz için mümkün olan en uzun çalışma ömrünü garanti eder.

C38'inizi doğrudan yüksek güç gibi ısı üreten bir bileşenin üzerine monte etmemelisiniz.

Bir sistem yığınında, güç amplifikatörü her zaman en üstte olmalıdır. Tüm bileşenler tek bir kabine monte edilmişse, sessiz çalışan bir havalandırma fanı gerekli olabilir.

Tüm sistem bileşenlerini mümkün olan en soğuk sıcaklıklarda tutmak her zaman iyidir.
