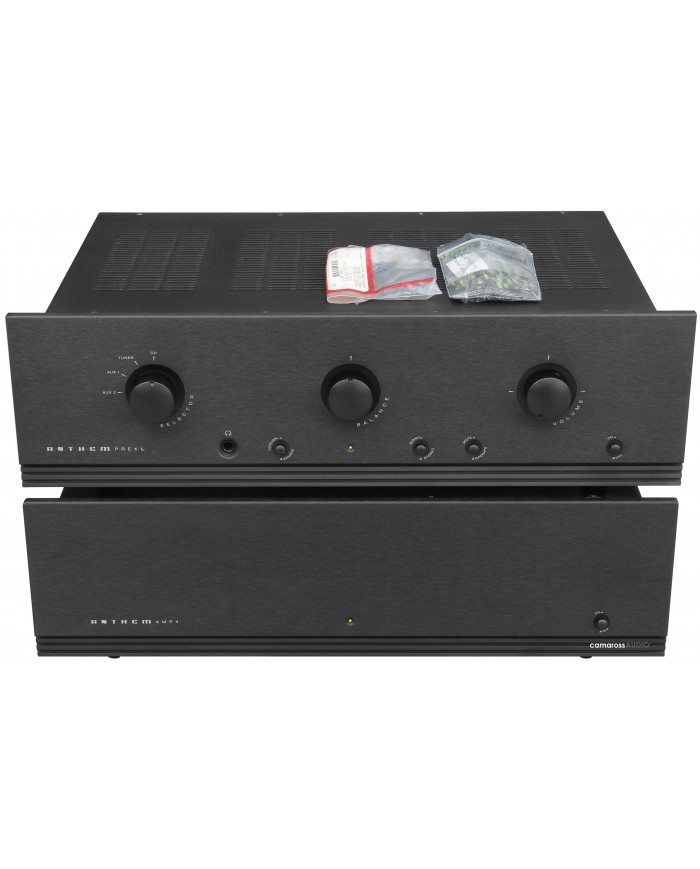

ANTHEM Pre 1L & Amp 1 Power

Denge ve müzikalite, Anthem tasarımlarının anahtarıdır ve her yönüyle performansları şaşırtıcıdır.

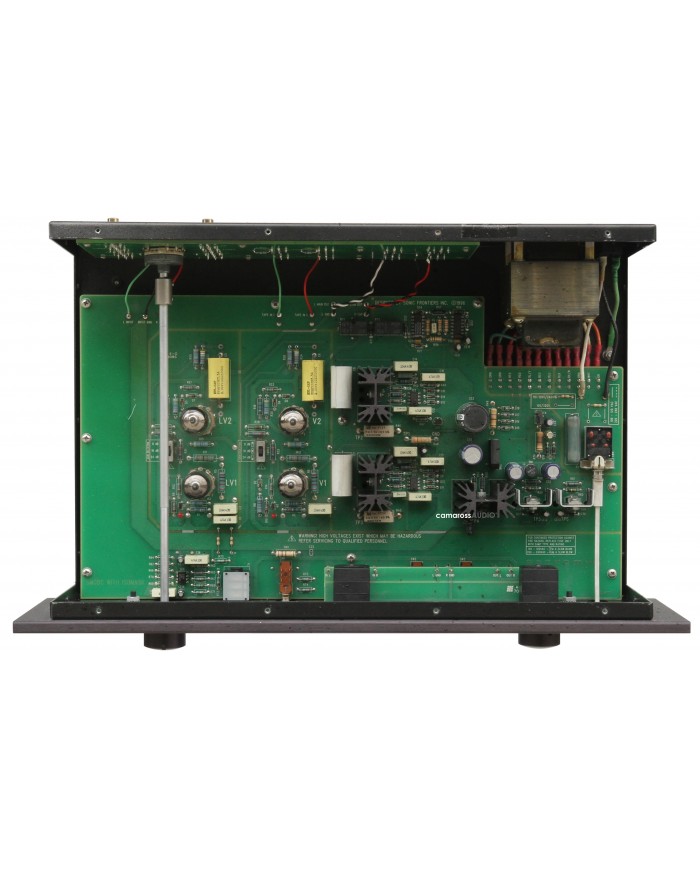

Pre 1 aslında sıfırdan tamamen farklı bir tasarımdır ve Line 3'teki bazı damlama teknolojisini kullanır. Kalbinde dört adet 6922 tüp kullanır. Kullanım kılavuzu, ECC88/6DJ8s veya E188CC/7308s tüplerinin de herhangi bir değişiklik yapılmadan kullanılabileceğini belirtir.

Pre 1L'nin çıkış empedansı, Pre 1 için 390 ohm'a kıyasla < 135 ohm'dur. Pre 1L, Amp 1 için bariz bir arkadaştır, ancak bir dizi başka amplifikatör, tüp veya katı hal ile eşleştirilebilir.

1L, teyp yuvası, tuner vb. gibi birkaç eklentiye sahip CD tabanlı bir sisteme sahip olan tüketiciler için tasarlanmıştır.

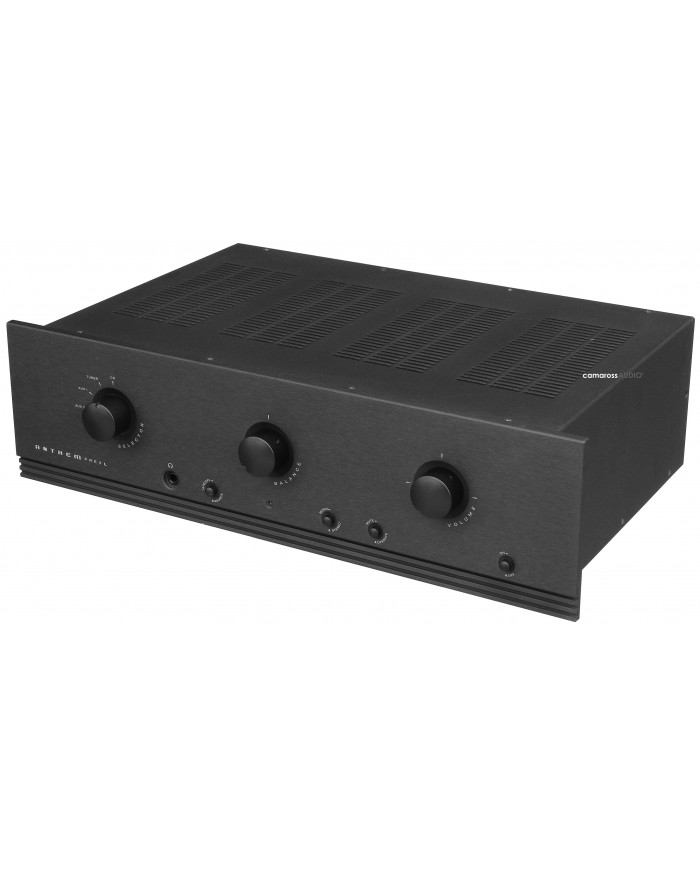

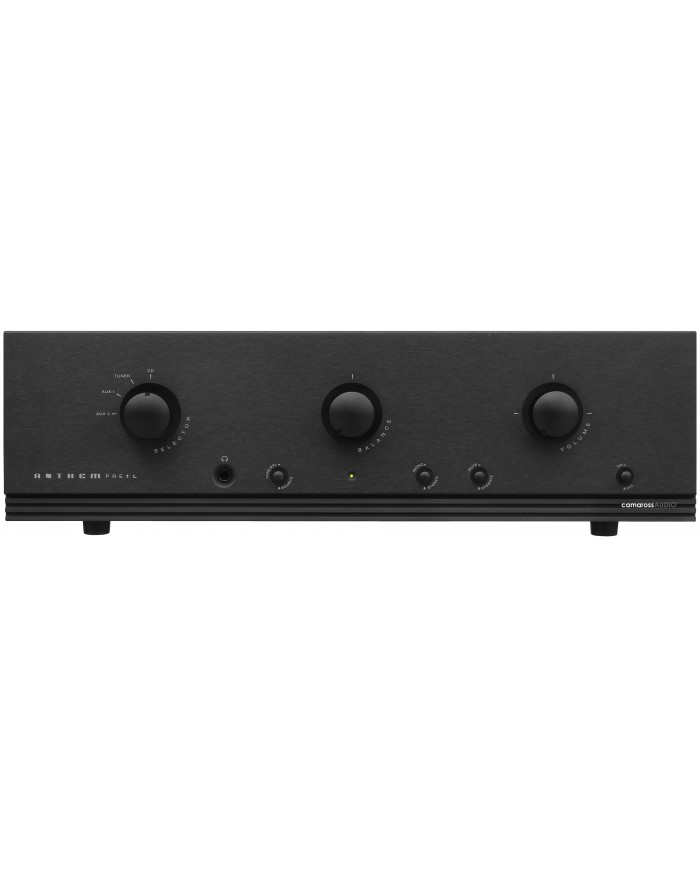

1L'de 4 adede kadar kaynak girişi, bir kulaklık jakı, denge düğmesi, mono/stereo seçici, sessiz düğmesi, denge kontrolü ve tabii ki bir ses düğmesi bulunur.

Ses ve denge kontrolleri, tanınmış Noble şirketinden audiophile kalitesindedir. Dahili bir anahtar 8, 16 veya 24 dB kazanca izin verecek şekilde ayarlanabilir. Anahtarı fabrika varsayılanı olan 16 dB'de bırakabilirsiniz.

Sonic Frontiers'a göre tüp ömrünün müzik tutkunları için üç ila beş yıl olması beklenir. Bu tabii ki kullanım modellerine bağlı olarak değişecektir. Ayrıca kulaklık jakı 1L'de hoş bir özelliktir.

Takılı lambalar : 4 x 6922 Sovtek

Teknik özellikler

Anthem PRE 1L Vakum-tüp hat seviyesi preamplifikatör

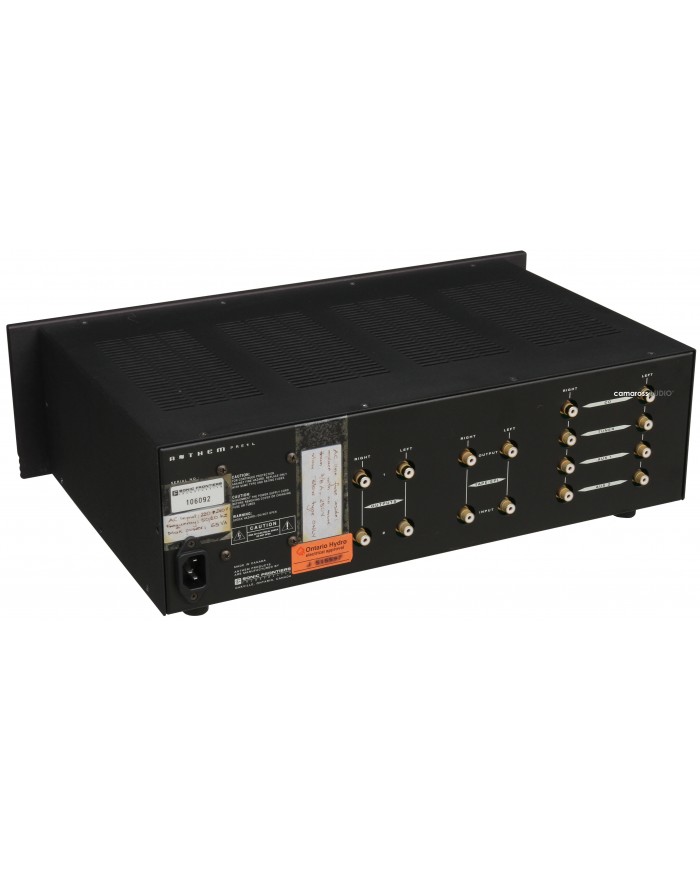

Girişler: CD, Tuner, Aux 1, Aux 2, Kaset.

Çıkışlar: Bant, Ana 1, Ana 2.

Lambalar: 4 adet 6922/6DJ8/ ECC83.

Frekans yanıtı: 2Hz-l30kHz, 0.5dB. 1V RMS'de THD+N: <%0,1, 20Hz-20kHz.

Voltaj kazancı (1 kHz'de): seçilebilir, 8dB, 16dB veya 24dB.

Hat seviyesi giriş empedansı: 40k ohm.

Çıkış empedansı: <135 ohm 1 kHz tüm kazanç ayarları için.

Anma çıkışı. 1V RMS.

Maksimum çıkış voltajı: %1 THD'de 30V RMS.

Kanal ayrımı: 1V RMS çıkışına göre 1 kHz'de >-60dB.

Polarite: ters çevrilmeyen.

Gürültü: <115V ağırlıksız geniş bant gürültü; yaklaşık 60V IHF A ağırlıklı gürültü; -90dB A ağırlıklı, 1V RMS çıkışında aşağıdadır.

Sigorta gereksinimleri: 0,5A yavaş üfleme (100-120VAC ülkeler), 0,25A yavaş üfleme (220-240VAC ülkeler).

Boyutlar: 19" W x 5.25" H x I I " D.  48,26 cm x 13,40 cm x 28,00 cm

Ağırlık: 20 lbs. – 9,07 Kg

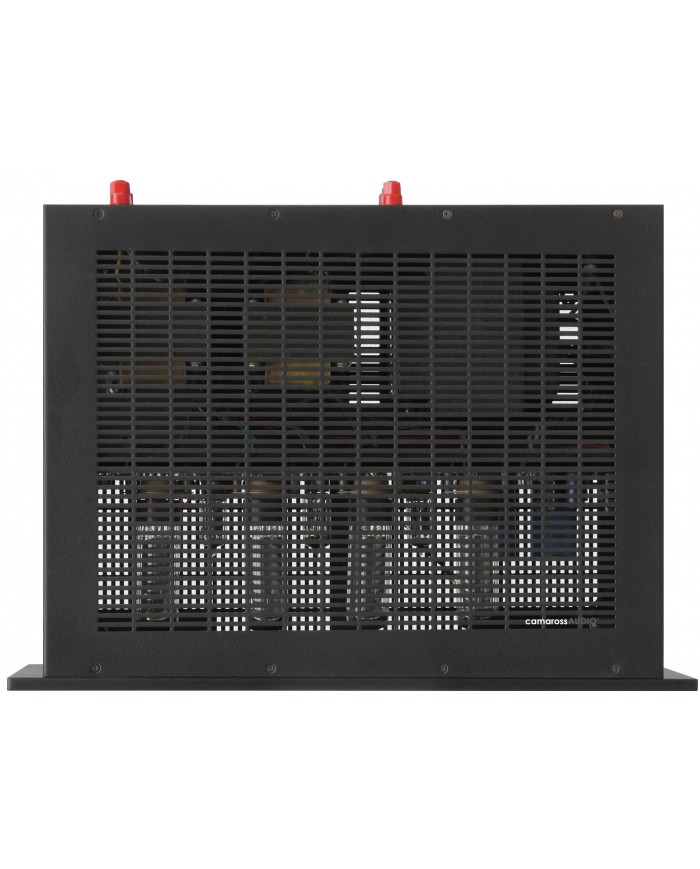

Amp 1'i tasarlarken Sonic Frontiers mühendisleri, geniş bir potansiyel kullanıcı yelpazesi için güvenilir performans ve mükemmel ses sağlayacak bir amplifikatör tasarlamaya odaklandı bu, çoğu insanın hoparlörlerini yeterince çalıştırmak için yeterli güç anlamına gelir. Amp 1, dört EL34, tek bir 12AX7 ve iki 12AU7 kullanan, kanal başına 40 watt üreten "orta düzeyde genel geri bildirim" içeren bir itme-çekme tasarımıdır.

Sonic Frontiers, Amp 1'in anma gücünü 20 Hz'den 20 kHz'e, her iki kanalın da %1'den daha az THD ile aynı anda çalıştırılmasını sağlayacağını söylüyor. Tutucu derece dedikleri şeydir ve yaklaşık 55 watt'lık güç zirvelerine kolayca ulaşılabilir. Ayrıca, hoparlörlerinize bir tür değişken ton kontrolü işlevi görmeyecektir.

Amp 1'in tasarımında yer alan kişilerden biri olan John Stewart, Amp 1'in gücü neredeyse iki katına çıkaracak şekilde minimum düzeyde değiştirilebileceğini, ancak tüplerin kullanım ömrünün düşük olacağını söyledi.

40 watt, katı hal ile büyümüş olan bizler için muazzam bir güç gibi görünmese de gerçekçi olarak, çoğu ortalama hoparlörü yüksek seviyelere çıkarmak için fazlasıyla yeterli bir güçtür . Ortalama olarak, 4 ohm'un çok altına düşmeyen bir empedansa sahip yüksek 80 dB verimlilik aralığındadır.

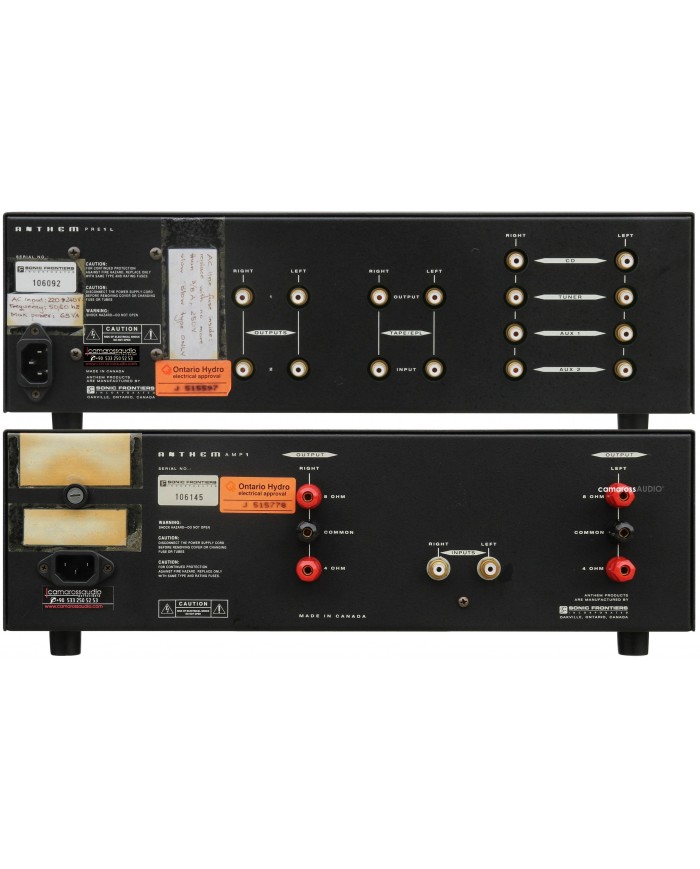

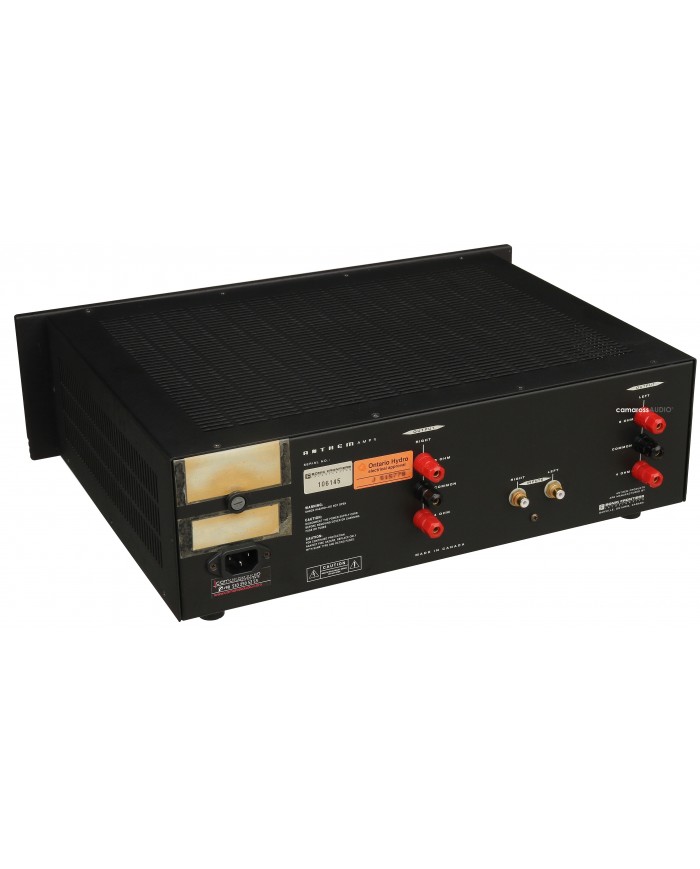

Lambalı amfilerde, hoparlörlerinizle doğru empedans eşleşmesi çok önemlidir. Amp 1'deki hoş bir özellik, amplifikatörün arkasındaki ekstra hoparlör bağlama direkleri setidir (dört yerine altı tane vardır). Hoparlörleriniz 4 ohm nominal yüke yakınsa, negatif hoparlör kablosunu "ortak" direklere ve pozitif ucu alt konektör grubuna takın. Hoparlörler 8 ohm'a yakınsa, aynı "ortak" direkleri kullanın, ancak pozitif uçları üst direklere ekleyin. 16-ohm ayarı için dahili bir ayar yapılmalı ve ardından 4-ohm kademesi kullanılabilir.

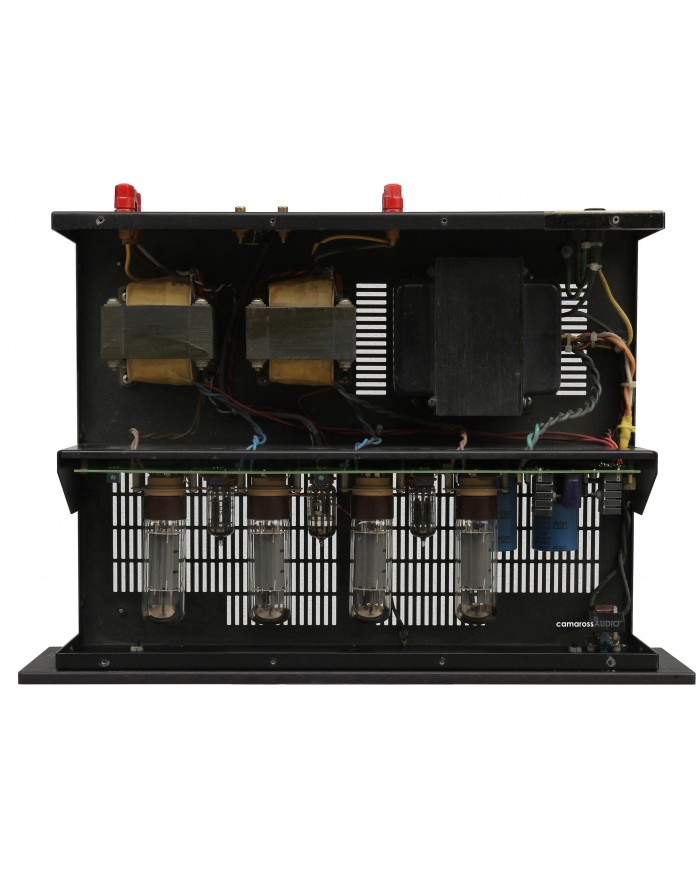

Takılı lambalar : 4 x Svetlana EL34 / 2 x Philps 12AU7 / 1 x Philips 12ax7

Teknik özellikler

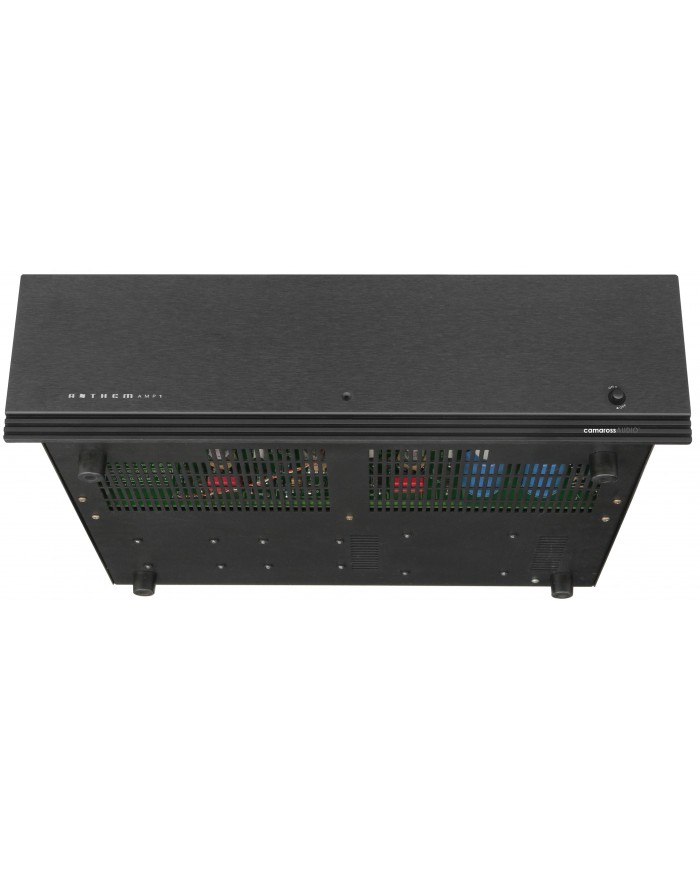

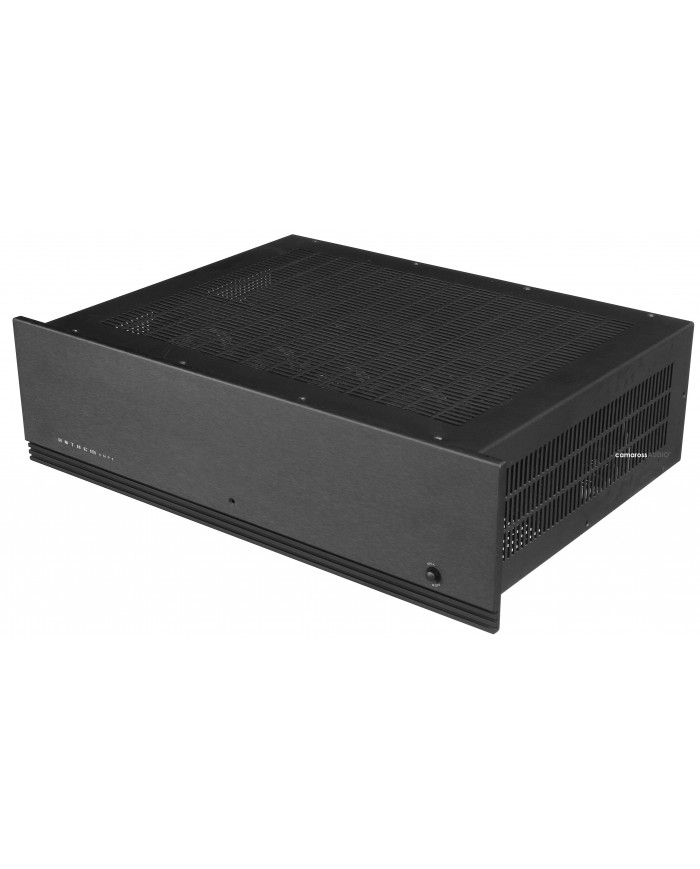

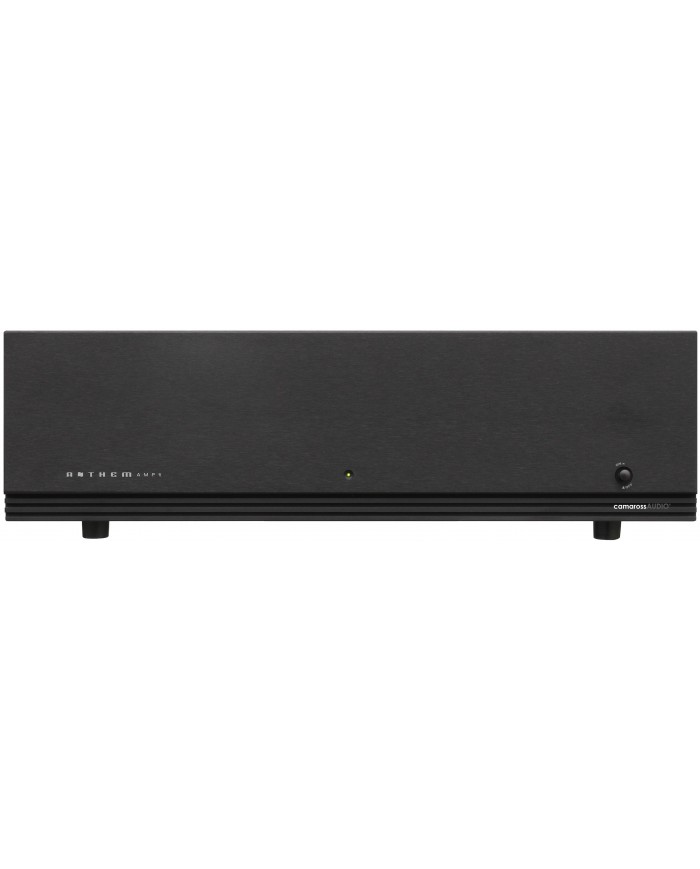

Anthem AMP 1 Stereo itme-çekme vakum tüplü güç amplifikatörü.

Lambalar: iki adet 12AU7A/ECC82, bir adet 12AX7A/ECC83, dört adet EL34/6CA7 (iki eşleşen çift).

Güç çıkışı: 40Wpc sürekli, her iki kanal da tahrik edilir, 4 veya 8 ohm (13dBW, 16dBW) (kullanıcı tarafından seçilebilir), 20Hz-20kHz ile <% 1.0 THD.

Kırpmada tipik güç (1kHz'de %I% THD): 55Wpc (17,4dBW).

İntermodülasyon bozulması: Anma gücünde% <1, SMPTE 4: 1 yöntemi. 40W'ta güç bant genişliği: I0Hz-65kHz, -3dB,15Hz-33kHz, -0,5dB. 1W'da frekans yanıtı: 2Hz-105kHz, -3dB; I0Hz-75kHz, -0.4dB. THD + N: Anma gücünde% <1, 20Hz-20kHz, her iki kanal da tahrik edilir; tipik olarak I kHz / 1W'de% 0.05.

Negatif geri bildirim: 20dB.

Giriş hassasiyeti: Anma gücü için 1.3V.

Giriş empedansı: 100k ohm.

Sönümleme faktörü. 8 ohm dokunuşta >14.

Uğultu ve gürültü: -92dB ref. nominal güç, ağırlıksız; -I00dB ref. anma gücü, IHF A ağırlıklı.

Voltaj kazancı: 22.8dB.

Yükselme süresi: 2.8s.

Güç kaynağı enerji depolama: 57 Joule.

Boyutlar: 19 "W x 5.25" H x 12" D.  48,26 cm x 13,40 cm x 30,50 cm

Ağırlık: 40 lbs. – 18,40 Kg
