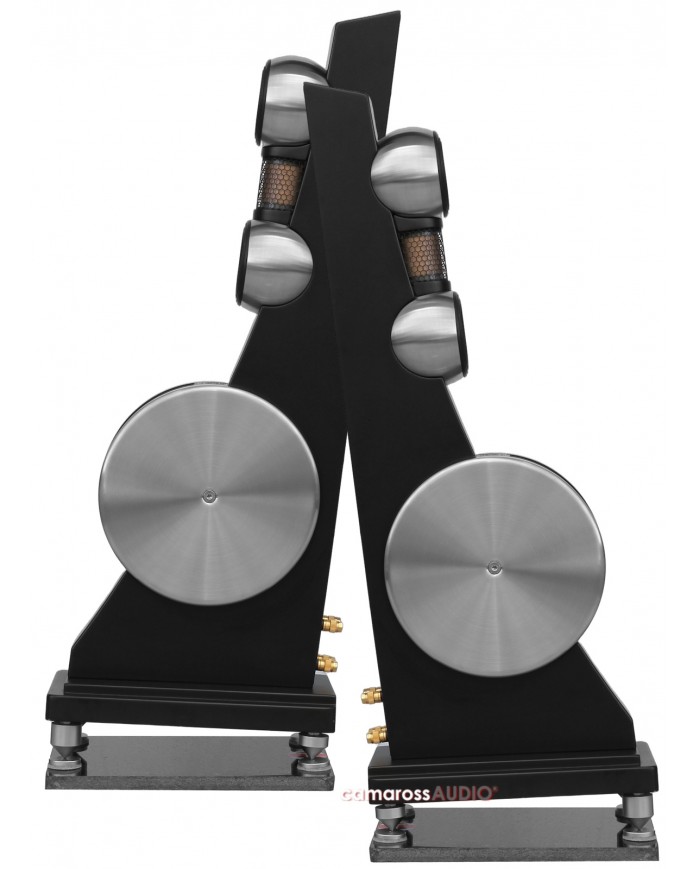

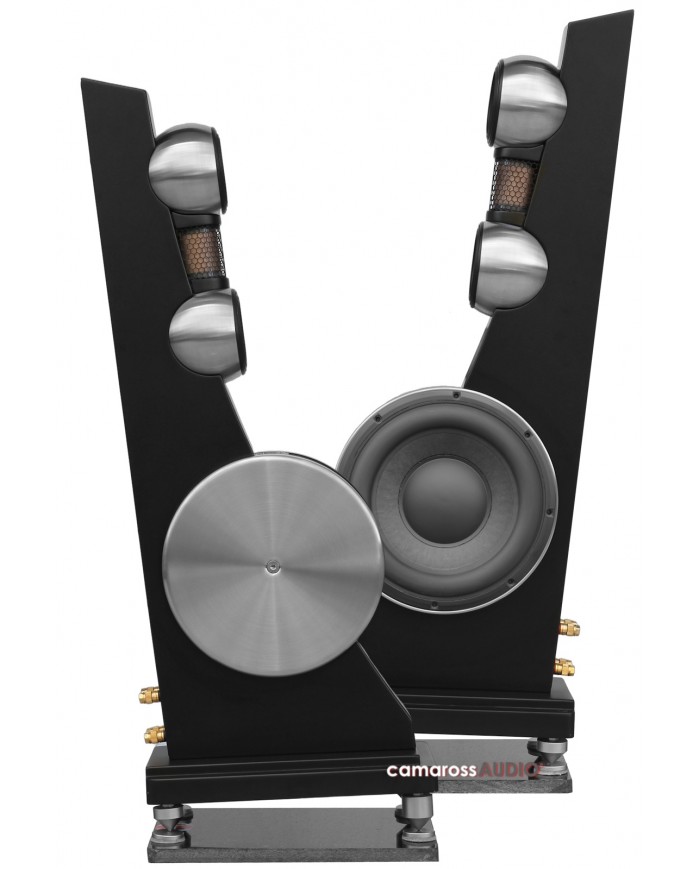

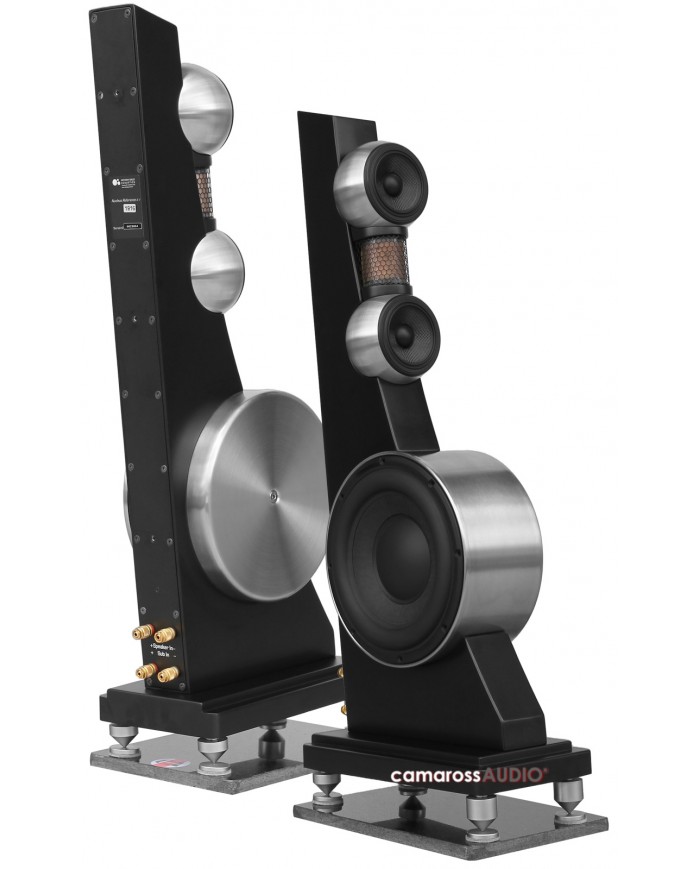

Anthony Gallo Acoustics Reference 3.1
Temmuz 2005'te Anthony Gallo Acoustics, (ilanda anlatılan) Ref 3.1 olarak adlandırılan güncellenmiş versiyonu piyasaya sürmüştür.
Ref 3'ün piyasaya sürülmesinden üç yıldan kısa bir süre sonra, Anthony, birçok kişinin şimdiden dev katili olarak adlandırdığı ürünü daha da geliştirmek için yeniden tasarım aşamasına geçti.
Eski ve yeni versiyon arasındaki en önemli farklar şunlardır: Ref 3'ün tiz hoparlör seviye kontrolü kaldırıldı. Bunun, yüksek frekanslı mikro dinamikleri ve güvenilirliği iyileştirdiği söyleniyor. Gallo ayrıca, 1. dereceden seri geçiş devresindeki polar olmayan elektrolitik kondansatörü, orta frekanslardaki grimsi renklenmeyi ortadan kaldırdığı ve düşük seviyeli bilgileri geliştirdiği söylenen metalize polipropilen bir eşdeğeriyle değiştirdi. Son olarak, orta frekans sürücü motor yapısı artık alttan askılı bir tasarıma sahip Neodim mıknatıs kullanıyor. Bu, daha kısa ve daha hafif bir ses bobinine olanak sağladı. Gallo'ya göre, bu, sürücü endüktansını azalttı ve geçici tepkiyi ve tiz hoparlörle daha iyi entegrasyon için üst orta frekans bandını iyileştirdi. Daha küçük Neodim mıknatıs ayrıca küre içindeki hava hacmini artırdı ve böylece alt orta frekans gövdesini ekledi.
Ref 3 ve yeni Ref 3.1'de kullanılan woofer'larda çift ses bobini benimsenmiştir. Her hoparlörün arkasında bulunan iki bağlantı terminali çift kablolama için değil , yalnızca özel çift amplifikasyon için tasarlanmıştır. Üst terminaller tüm hoparlöre yönlendirilir ve içinden geçer. Alt terminaller yalnızca woofer'ın ikinci ses bobinine bağlanır. Tek bir geleneksel amplifikatörle çalıştırıldığında, Ref 3.1'in düşük frekans limiti 34 Hz'dir. Bas amplifikatörü aracılığıyla biraz eşitleme ile ikinci ses bobinine ayrı bir alçak geçiş sinyali gönderilerek, bas tepkisi yer altı seviyesi 22 Hz'ye kadar uzatılır - Ref 3.1 boyutundaki bir hoparlör için kesinlikle inanılmaz bir bas uzantısıdır.
Ancak SA'nın tek artıları güç ve uzantı değil. Ayrıca çoğu bağımsız subwoofer'dan beklediğiniz türden bas ayarı esnekliği de sunuyor. İstediğiniz miktarda aktif düşük bas güçlendirmesi ayarlayabilirsiniz (özellikle küçük odalarda maksimum güçlendirme her zaman uygun olmayabilir). Odanın hoparlörlerin tepkisine müdahale etmesi durumunda, ek sinyalin fazını da ayarlayabilirsiniz. Çift mono ses kontrolü ve stereo veya mono çalışma seçeneği mevcuttur. Ön tarafa monte edilmiş bir anahtarın çevrilmesiyle, SA 2 x 240 watt'lık gücünü 1 x 600 watt'a düşürerek, örneğin harici bir pasif subwoofer'ı çalıştırmak için kullanabilir.

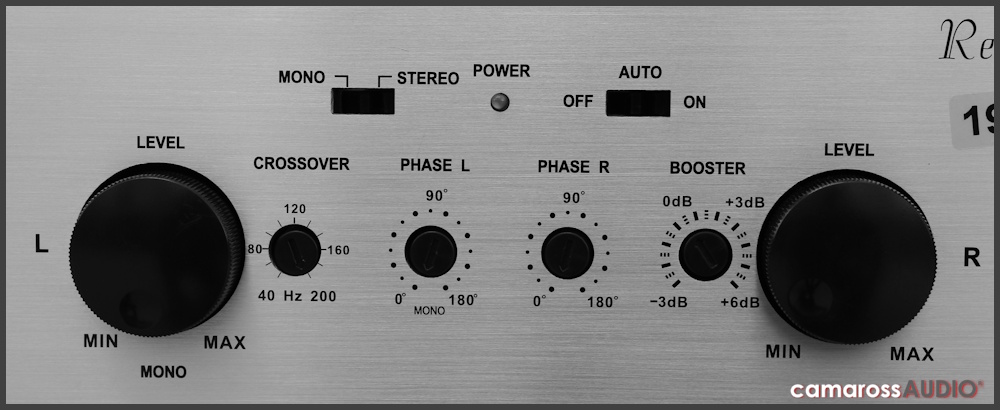

SA'nın ayrıca alçak geçiş filtresi frekansını ayarlamak için ön panel ayarları da vardır. Standart çalışma prosedürü 40 Hz'lik bir geçiş önerir, ancak zevkler ve odalar farklı olduğundan, kullanıcı dinleme koltuğundaki bas tepkisindeki küçük sapmaları telafi etmek için bas amplifikatörünün etkisinin üst sınırını yükseltmenin faydalı olduğunu görebilir. Biraz orta bas kaybı mı yaşıyorsunuz? Alçak geçiş filtresini yukarı doğru ayarlayın ve SA'nın woofer'a kolda biraz daha yukarıdan destek vermesine izin verin. Bunun yerine biraz orta bas şişmesi mi var? Alçak geçiş frekansını rahatsız edici frekansa ayarlayın ve faz kontrolünü biraz sağa veya sola ayarlamayı deneyin
Çoğu subwoofer amplifikatörü gibi, SA da hem düşük hem de yüksek seviye girişleri sağlar. Güç amplifikatörünüzden (yüksek seviye) veya ön amplifikatör çıkışınızdan (düşük seviye) gelen hoparlör kablolarıyla çalıştırabilirsiniz
Reference 3.1, 150 Hz ile 35 kHz arasında tamamen geçişsizdir. Her bir orta frekans sürücüsü, 150 Hz'den 3 kHz'e kadar çalışan, geçiş filtresi içermeyen 4 inçlik bir karbon fiber sürücüdür. CDTII tiz sürücüsü de geçiş filtresi içermez; doğası gereği kapasitör olan bu sürücü, düşük frekansları otomatik olarak reddederek yüksek geçiş filtresine gerek kalmamasını sağlar. CDTII, 3 kHz ile 35 kHz arasında çalışır. Hoparlör kaplama seçenekleri siyah üzerine siyah veya siyah üzerine paslanmaz çelik ve siyah tabandır. Gallo, üst (ana) bağlantı terminalleri için 4 ila 8 ohm, alt terminaller (ikinci ses bobini) için 4 ohm empedans, 88 dB/1w/1m genel hassasiyet ve 350 watt maksimum güç kullanımı önermektedir.

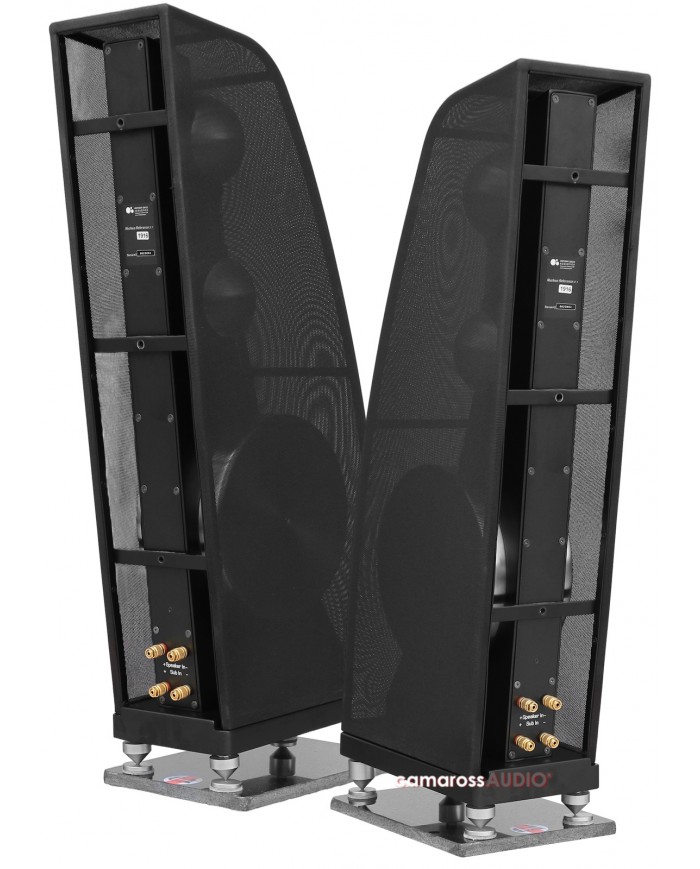

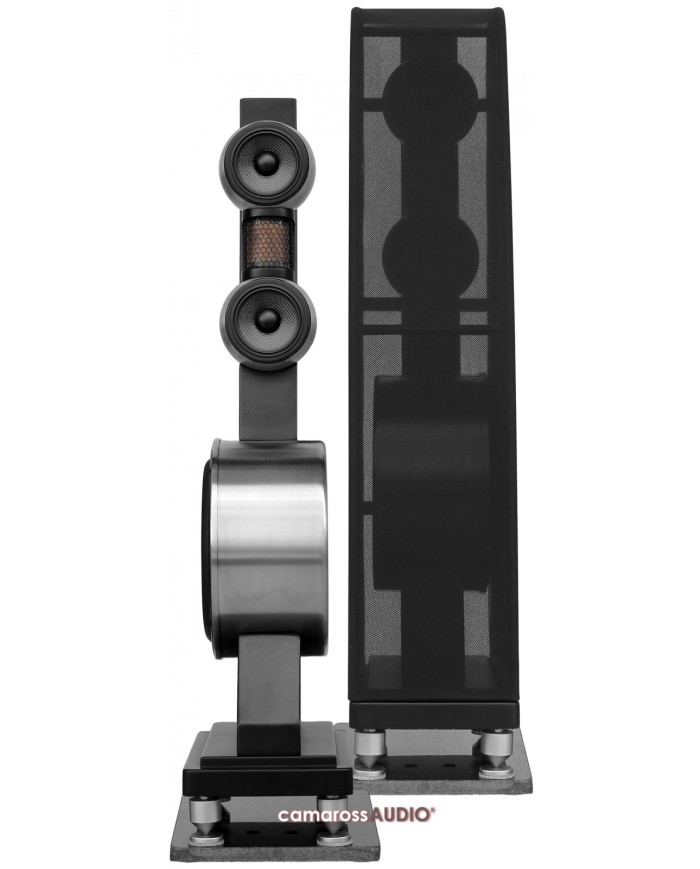

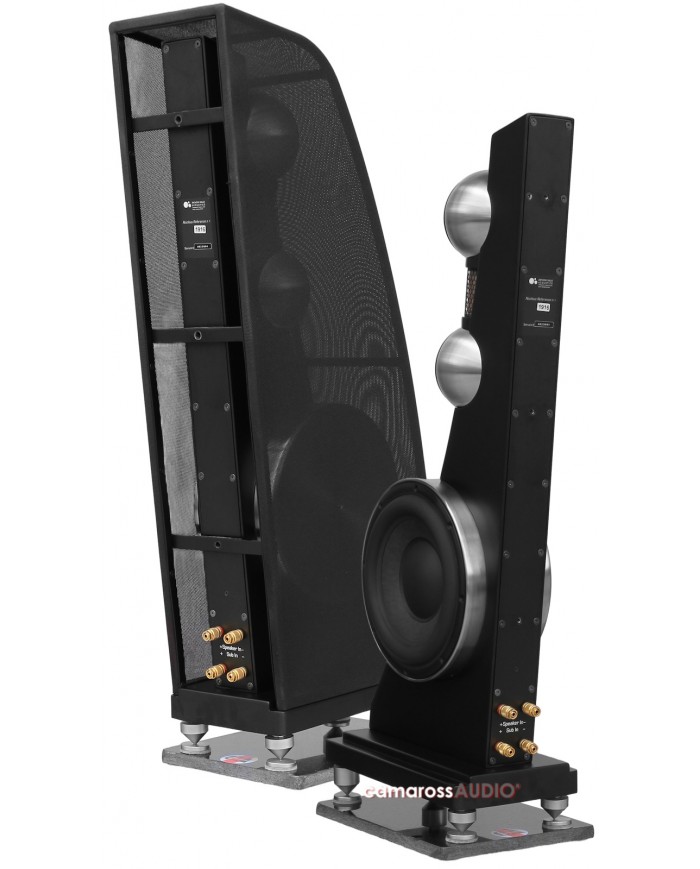

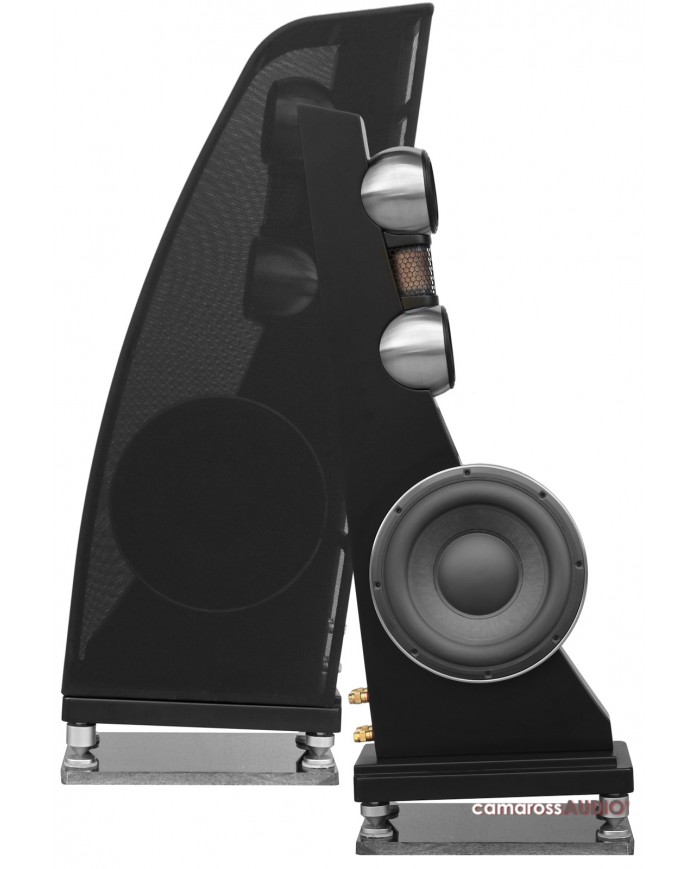

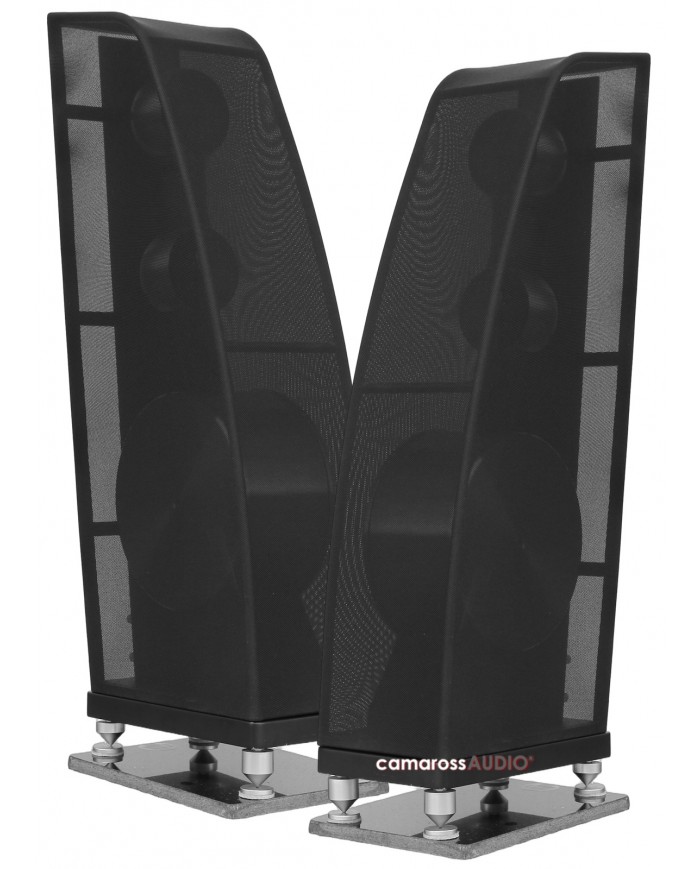

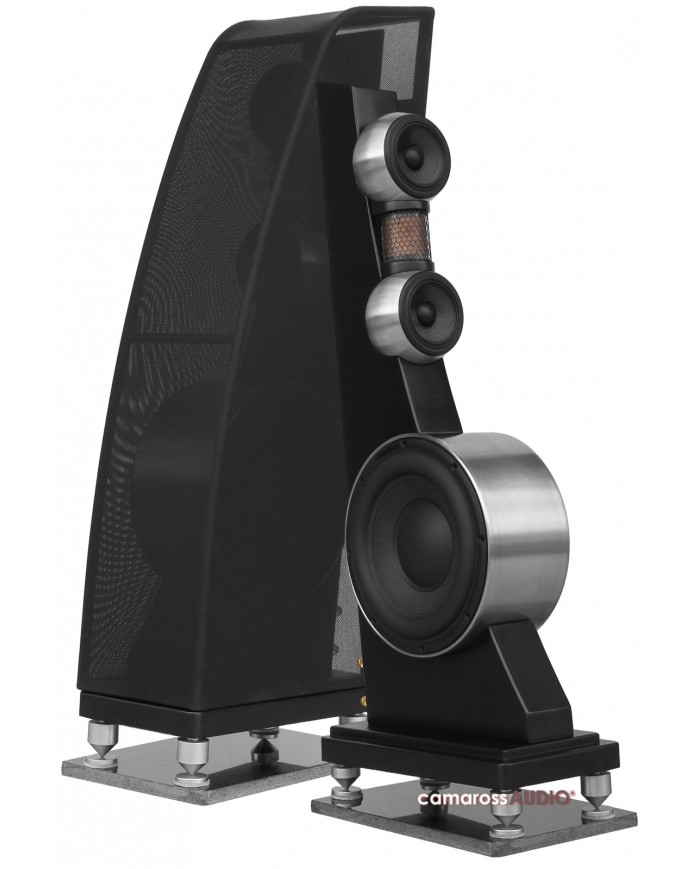

Ref 3.1 ile birlikte, tamamen akustik olarak geçirgen bir örgüyle kaplanmış, oldukça şık bir tür kafes ile gelir. Hoparlörün ızgaralı görünümünü tercih ediyorsanız, ızgarayı yukarıdan aşağıya doğru indirerek hoparlörün üzerine yerleştirebilirsiniz.
Ref 3.1'in arkasında çok fazla teknoloji var. Alışılmadık derecede geniş tiz dağılımına rağmen, monopolarlar. Arka yansımalar konusunda gereksiz endişe gerektirecek aktif bir arka dalga yok. Arka port da yok.
Ancak, isteğe bağlı SA bas amplifikatörü devreye girdiğinde bu sadelik havasından biraz kaybediyorlar. Çünkü SA, oda içi bas tepkisini optimize etme konusunda alışılmadık bir kapasite sunuyor. Kontrolleri ayarladıktan sonra, sesi zaman zaman değiştirebilirsiniz, ancak diğer her şey (düşük geçiş frekansı, faz ve güçlendirme) aynı kalmalıdır. Bununla birlikte, SA amplifikatörünün, doğru şekilde ayarlandıktan sonra, bu hoparlörlere neden DEV KATİLİ dediklerini daha iyi anlayacaksınız.
Ref 3.1'i bir ev sinema sistemi için düşünüyorsanız, SA amplifikatörü tartışmasız bir seçimdir. Bu, 3.1'e şaşırtıcı derecede güç ve neredeyse istediğiniz her türlü bas seviyesini ayarlama esnekliği kazandırıyor. Ref 3.1 alışılmadık derecede tatmin edici miktarda ve kalitede bas sunuyor.
Kulağa harika geliyor ama o kadar büyük ve olağanüstü bas performansı sunuyor ki küçük odalarda kullanılamıyor. Küçük bir odada her türlü sorunu yaratmadan 34 Hz (hatta 22 Hz) üretebilen çok az (hatta hiç) hoparlör yok. Gallo'lar ise bu tür bası sorunsuz bir şekilde ve bas konusunda onlara yaklaşamayan benzer monitörlerden çok daha ucuza sunuyor.
Teknik Özellikler
Hoparlör Tipi: 3 Yollu (3-Way) Kabinsiz Kule Tipi
Frekans Tepkisi (Frequency Response):
Standart kullanımda: 34Hz - 35kHz (± 3dB)
Harici Gallo S.A. subwoofer amplifikatörü eklendiğinde: 22Hz - 35kHz (± 3dB)
Hassasiyet (Sensitivity): 88 dB / 1 Watt / 1 Metre
Nominal Empedans (Impedance):
Üst terminal (Sürücüler için): 4 - 8 Ohm
Alt terminal (Woofer ikinci bobini için): 4 Ohm
Güç Kapasitesi (Power Handling): 350 Watts RMS (Sürekli)
Geçiş Frekansı (Crossover Frekansı): Tweeter ve midrange ünitelerinde crossover bulunmaz (Crossover-less); Woofer için alçak geçiren filtre (low-pass filter) 125 Hz değerine ayarlanmıştır.

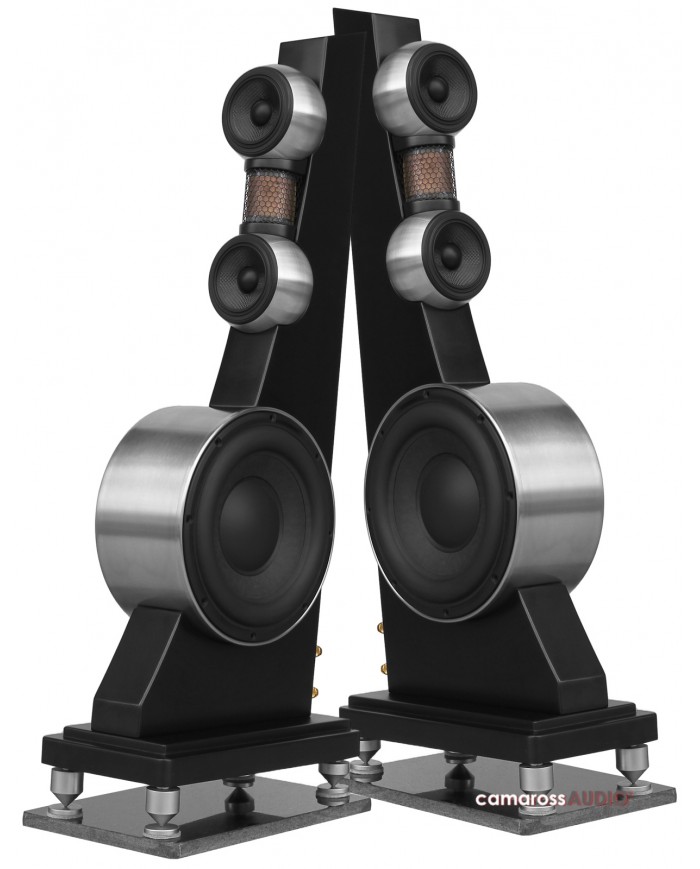

Sürücü Yapısı (Drivers)

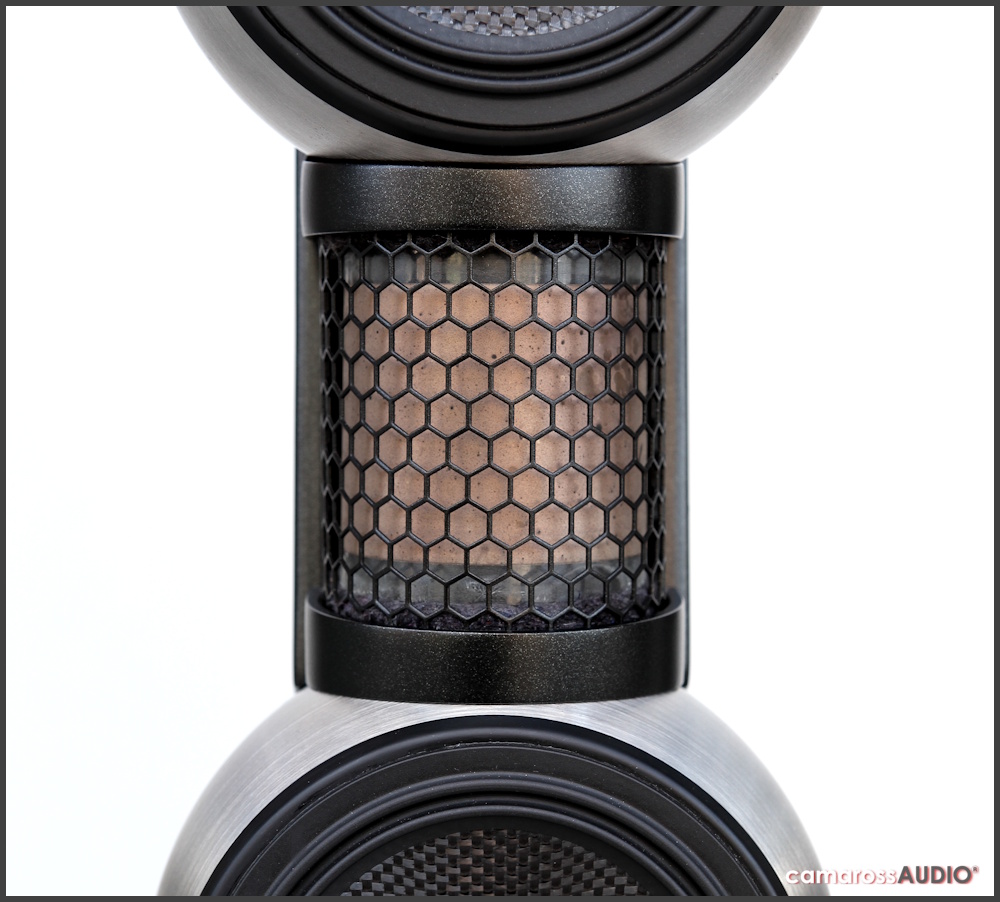

Tweeter: 1 adet patentli CDT II™ (Cylindrical Diaphragm Transducer) silindirik piezoelektrik tweeter. 300 derecelik yatay yayılım (dispersion) açısına sahiptir ve 3kHz ile 35kHz aralığında çalışır.

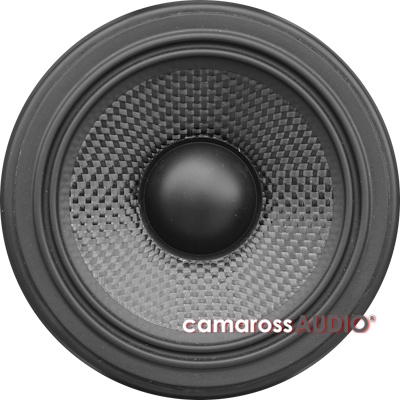

Midrange (Orta Frekans): 2 adet 4 inçlik karbon fiber sürücü. Referans 3.1 modeli ile birlikte bu sürücüler neodimyum mıknatıslı "underhung" motor yapısına kavuşmuş, bu sayede üst mid frekans tepkisi ve transyan hızı iyileştirilmiştir.

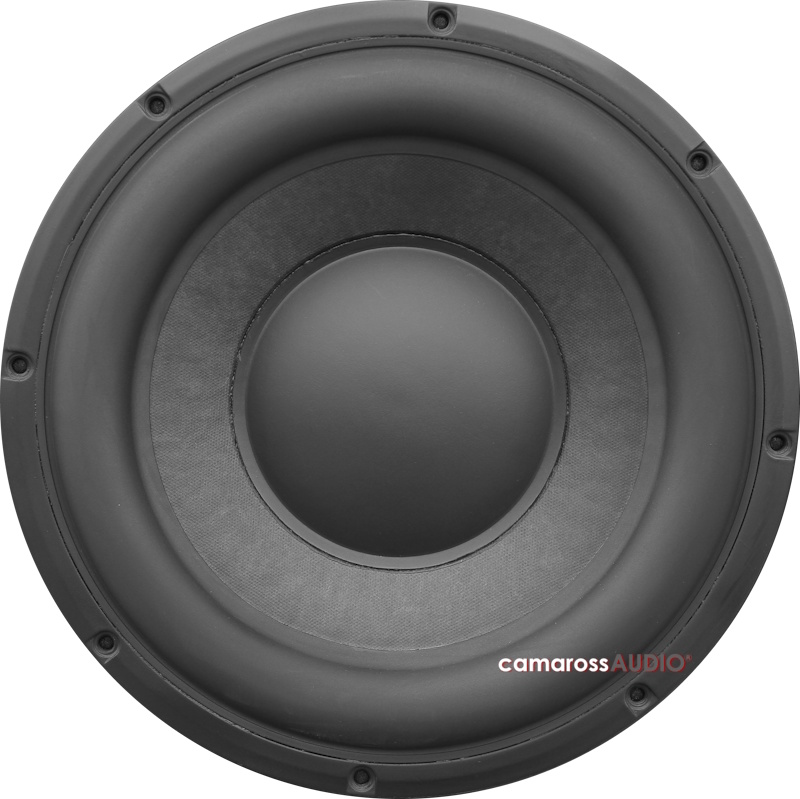

Woofer (Bas Sürücüsü): 1 adet 10 inçlik çift ses bobinli (dual voice-coil) uzun vuruşlu (long-throw) özel bas sürücüsü.
Bağlantı ve Çift Bobin Mimarisi
Hoparlörün arkasında iki çift altın kaplama bağlama terminali (binding posts) yer alır. Bu terminaller klasik bi-wiring için değil, özel bir aktif bi-amping senaryosu için tasarlanmıştır:
Üst Terminaller: Gelen tam aralıklı sinyali hoparlörün ana sürücülerine ve woofer'ın ilk ses bobinine iletir.
Alt Terminaller: Doğrudan woofer'ın ikinci ses bobinine bağlanır. Bu terminale opsiyonel satılan Anthony Gallo Reference S.A. Subwoofer Amplifikatörü bağlandığında, bas performansı ek bir ekolayzır beslemesi ile neredeyse bir oktav daha derinleşerek 22Hz seviyesine kadar iner.
Fiziksel Boyutlar ve Kasa
Boyutlar (Y x G x D): 36.25" x 8" x 14" (Yaklaşık 92 cm x 20.3 cm x 35.5 cm)
Ağırlık: Tek bir hoparlör gövdesi 47 lbs (Yaklaşık 21.3 kg) ağırlığındadır.
Kasa Yapısı: Alüminyum ve paslanmaz çelik döküm omurga; mid ve bas sürücüleri için özel S2 sönümleme teknolojisine sahip ultra sert çelik küreler/silindirler kullanılmıştır.

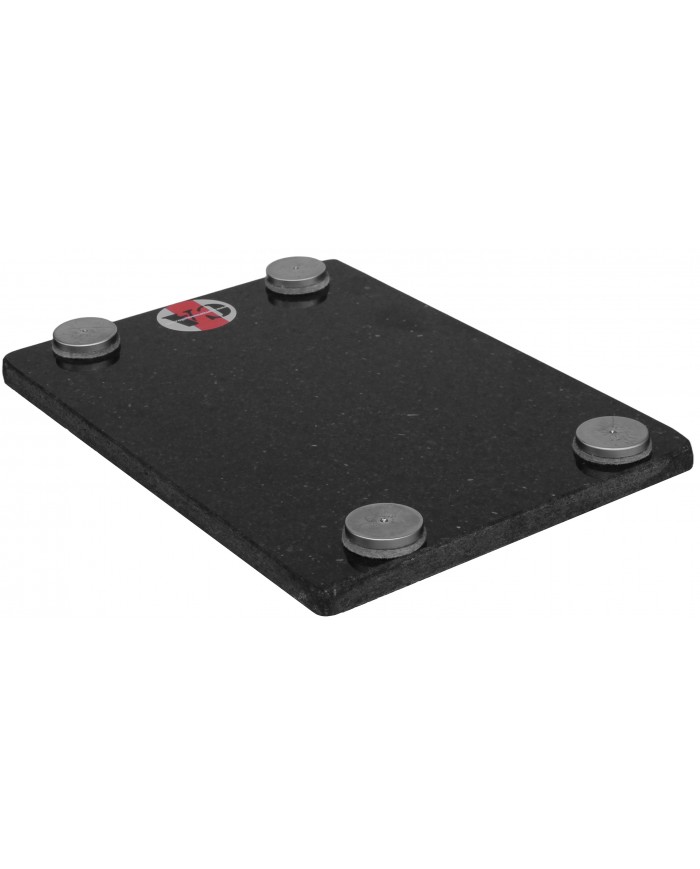

Kozmetik Seçenekleri: Mat Siyah (Matte Black) veya Fırçalanmış Paslanmaz Çelik (Brushed Stainless Steel); taban plakası için Siyah Akçaağaç, Kiraz veya Doğal Akçaağaç ahşap seçenekleri mevcuttur.
Reference 3.0 ile 3.1 Arasındaki Başlıca Farklar
Eski "3.0" sürümüne kıyasla 3.1 güncellemesinde şu iyileştirmeler yapılmıştır:
Reference 3.0'da yer alan arkadaki 3 kademeli tweeter seviye ayar anahtarı sinyal yolunu saflaştırmak adına tamamen kaldırılmıştır.
Midrange sürücülerinin motor yapısı yenilenerek daha hafif ve hızlı tepki veren Neodimyum mıknatıslar eklenmiştir.
Crossover devresindeki kapasitörler daha yüksek kaliteli metalize polipropilen bileşenler ile güncellenmiştir.

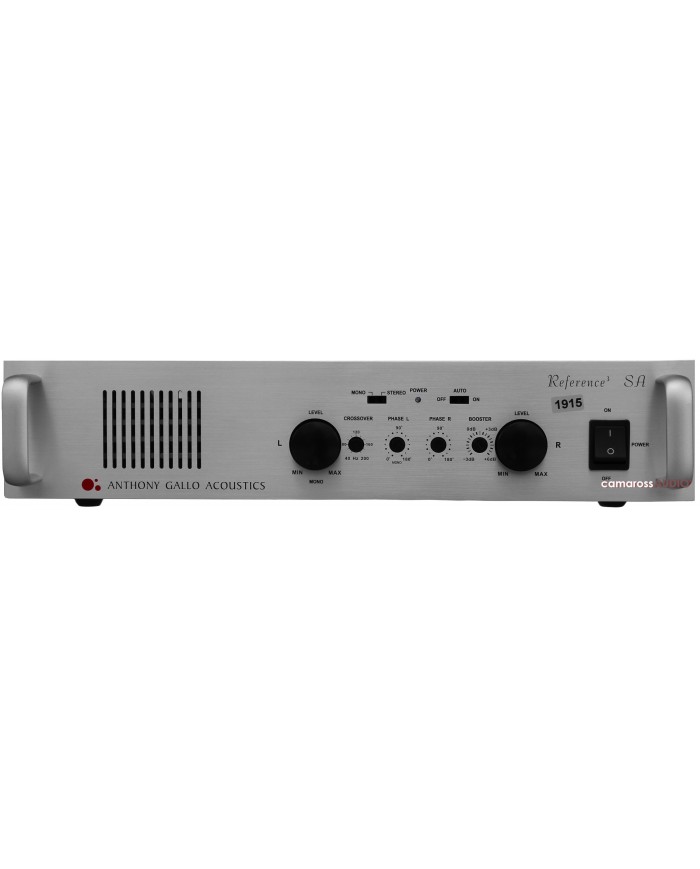

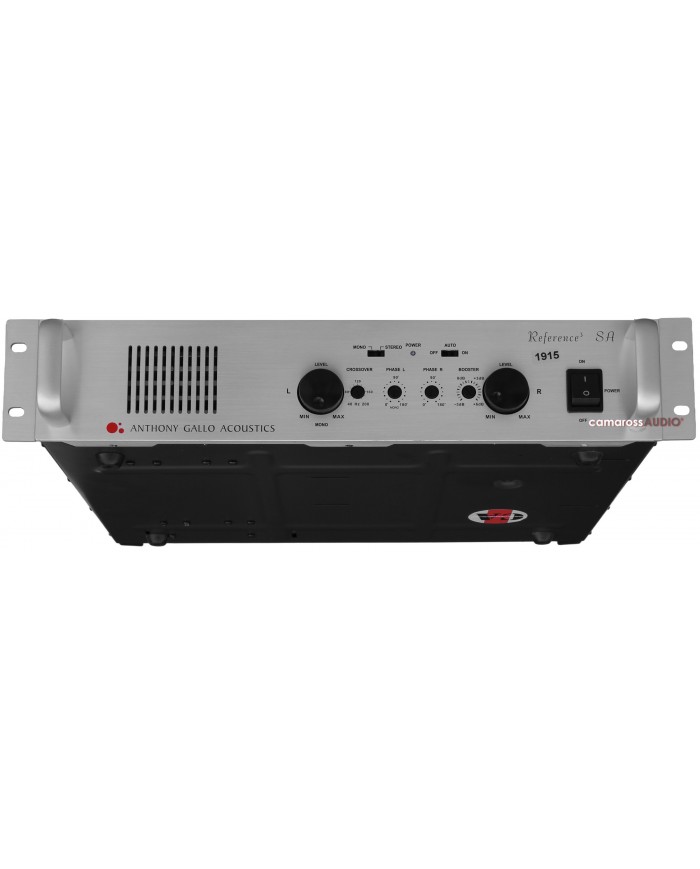

REFERENCE 3 SA Sub Amplifikatörü ve aktif Crossover

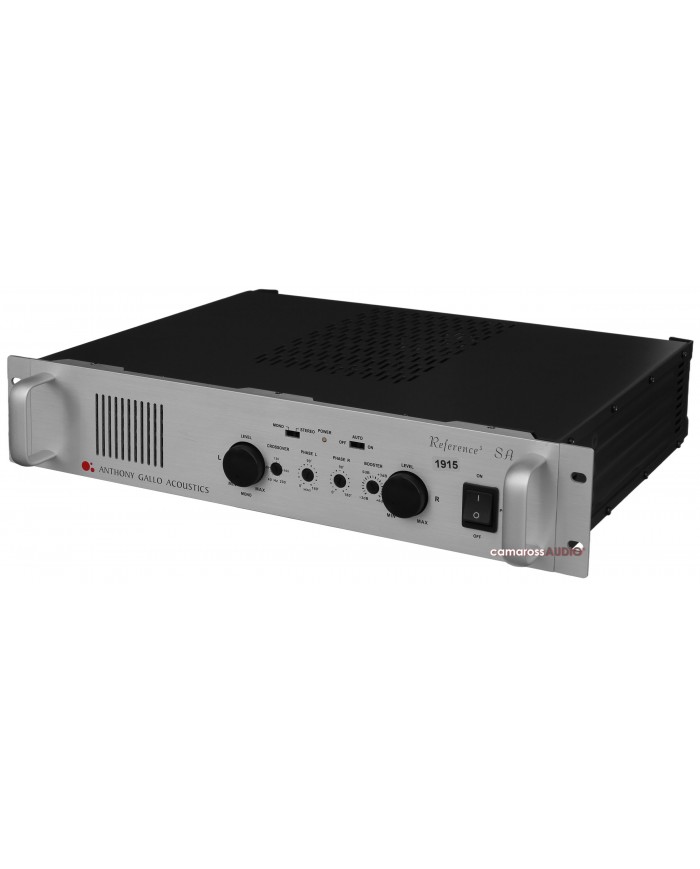

Anthony Gallo Acoustics Reference 3 SA (Subwoofer/Amplifier), markanın Reference 3 ve 3.1 hoparlörlerindeki ikinci ses bobinini aktif olarak sürmek ve bas frekansını 22 Hz seviyesine kadar genişletmek için özel olarak tasarlanmış bir güç amplifikatörü ve aktif crossover ünitesidir. Cihaz aynı zamanda bağımsız bir tam frekans (full-range) stereo amplifikatör veya pasif subwoofer sürücüsü olarak da kullanılabilir
Anthony Gallo Reference 3 SA Teknik Özellikleri
Güç Çıkışı (4 Ohm'da)
Stereo Modu: Kanal başına 240 Watt
Mono (Köprülü) Modu: 650 Watt
Uyumlu Empedans: Stereo modda 2 Ohm, mono modda 4 Ohm yüklerine kadar kararlı (stable) çalışma
Frekans ve Filtre Değerleri
Frekans Tepkisi (Low-Pass): 15 Hz – 200 Hz
Frekans Tepkisi (Full-Range): <10 Hz – 28 kHz
Geçiş (Crossover) Frekansı: 40 Hz (minimum) ile 200 Hz (maksimum) arasında sürekli ayarlanabilir
Bass EQ Kontrolü: Seçilen crossover frekansının altını etkileyecek şekilde -3dB ile +6dB arasında kademesiz bas artırma/kesme (özellikle Reference 3 hoparlörlerin basını 22Hz'e çekmek için tasarlanmıştır)
Distorsiyon ve Akustik Performans
Toplam Harmonik Distorsiyon (THD - Stereo): Low-pass modunda %0.08, Full-range modunda %0.1
Toplam Harmonik Distorsiyon (THD - Mono): Low-pass modunda %0.1, Full-range modunda %0.17
Sinyal-Gürültü Oranı (S/N - Stereo): Low-pass modunda 93dB, Full-range modunda 91dB
Sinyal-Gürültü Oranı (S/N - Mono): Low-pass modunda 83dB, Full-range modunda 75dB

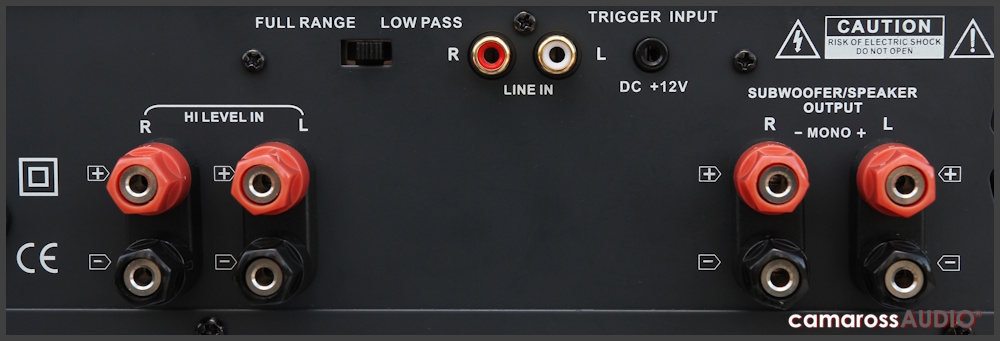

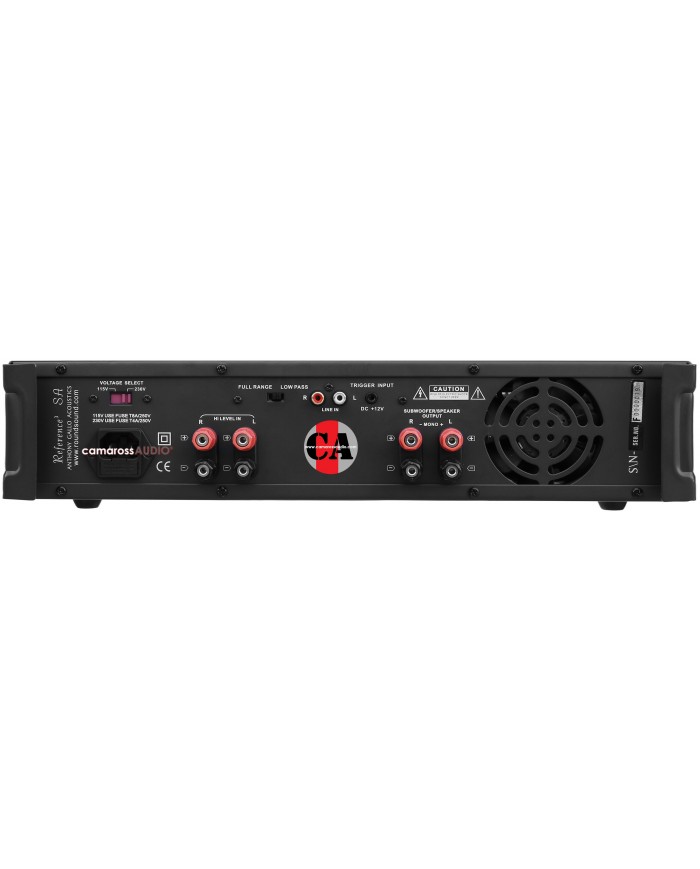

Giriş ve Bağlantılar
Giriş Hassasiyeti: Stereo için 130mV, Mono için 110mV
Otomatik Açılma (Auto-on) Hassasiyeti: 5mV
Giriş Tipleri: Line In (RCA hat girişi) ve Hi-Level In (Hoparlör seviyesi girişi) seçenekleri
Tetikleyici: DC +12V Trigger girişi
Fiziksel ve Donanımsal Özellikler
Akım Çekimi: Stereo kullanımda 9A, Mono kullanımda 13.5A
Çalışma Voltajı: Arkadan seçilebilir 115V (T8A sigorta) veya 230V (T4A sigorta)
Termal Koruma: 60°C (+/-5°C) sıcaklığa ulaştığında koruma modu
Soğutma: Ön ve arka havalandırma kanallarını kullanan düşük gürültülü fan sistemi
Kontrol Yapısı: Ayarların yanlışlıkla değiştirilmesini önlemek amacıyla, ön paneldeki bazı kazanç (gain) ve faz (phase) ayarları gömme vida (tornavida ile ayarlanan) formundadır. Bağımsız sol ve sağ faz kontrolleri (0 - 180 derece) mevcuttur
