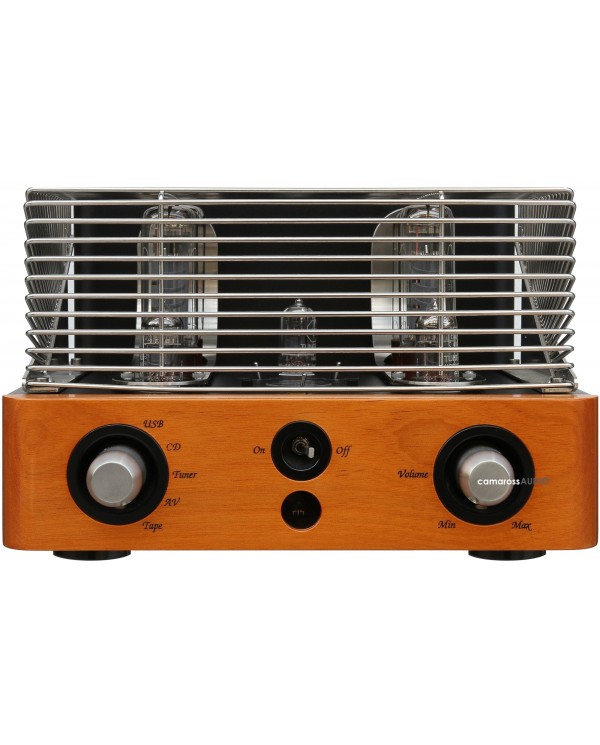

Unison Research Troide 25

TROIDE25

Üç amplifikatör, Unison Research'ün başarısını simgeliyor: Simply Two, Triode 20 ve efsanevi Absolute.

Unison Research'ün 25. doğum yıldönümü vesilesiyle, Basit İki ve Mutlak'ı sınırlı ve numaralı bir "Yıldönümü" baskısında sunarak bu tarihi cihazlara saygılarımızı sunuyoruz. Ayrıca Triode 20'nin tamamen yeni bir versiyonunu sunmaya karar verdik ve buna oldukça uygun bir şekilde Triode 25 adını verdik.

Triode 25, selefi gibi, çıkış aşamasında EL34 tüplerini kullanan bir itme-çekme amplifikatörüdür.

Push-pull devresi, sırasıyla pozitif yarım dalgaların ve ses sinyalinin negatif yarım dalgalarının amplifikasyonu için amaçlanan iki güç tüpüne sahip bir son aşama içerir. Ses sinyalini uygun şekilde yeniden yapılandırma görevi, simetrik yapısı sayesinde oldukça doğrusal bir sinyale izin veren çıkış transformatörüne atanır.

Bu tip amplifikatör tasarımında bir itme-çekme yapısının daha önemli ve önemli faydalarından bazıları şunlardır:

– Daha yüksek çıkış gücü

– Çıkış tüplerinin dayanıklılığı üzerinde olumlu etkilerin yanı sıra enerji maliyetlerinde önemli tasarruflar ile daha yüksek verimlilik ve dolayısıyla daha az ısı üretilir

– Çıkış transformatöründe statik polarizasyon olmaz, bu da bu bölümün daha iyi performans göstermesini sağlar

Bununla birlikte, itme-çekme konfigürasyonlu bir amplifikatörde yüksek kaliteli ses sağlamak için, tüm bireysel amplifikasyon aşamalarının, özellikle iki yarı çıkışlı amplifikatörün, tehlikeli ve taviz veren garip düzen oluşumunu önlemek için dikkatli bir şekilde tasarlanması ve inşa edilmesi önemlidir.

Bu, çıkış transformatörü için daha da doğrudur.

Yeni Triode amplifikatör 25, selefi Triode 20'nin yapımında kazanılmış önemli deneyime rağmen uzun ve özenli bir tasarım ve test sürecinden geçmiştir. Triode 25 iki modda çalışabilir: triyot ve pentot. İkincisi, tüm ses bandında aşırı derecede bulunan harmonik bozulma ile 6 ohm'luk bir yük ile kanal başına 45 watt'ın üzerinde maksimum güç çıkışı sağlayabilir.

Teknik özellikler

Çıkış Aşaması: Push-pull, ultralinear, Class-AB

Çıkış Gücü: Yaklaşık. Kanal başına 45 watt

Pentode konfigürasyonu: Yaklaşık Kanal başına 25 watt

Triyot konfigürasyonu

Çıkış Empedansı: 6 Ohm

Giriş Empedansı: 47 kOhm / 50 pF

Olumsuz geribildirim: 5 dB veya 1.8 dB

Lambalar: 2 x ECC83 (12AX7) 1 x ECC82 (12AU7) 4 x EL34 (6CA7)

Güç Tüketimi: 300 watt maks

Sigortalar: 100V - 130V arası T6.3A 220V - 250V arası T3.15A

Boyutlar: 30 cm x 45 cm x Y. 20cm

Net ağırlık : 20 Kg
