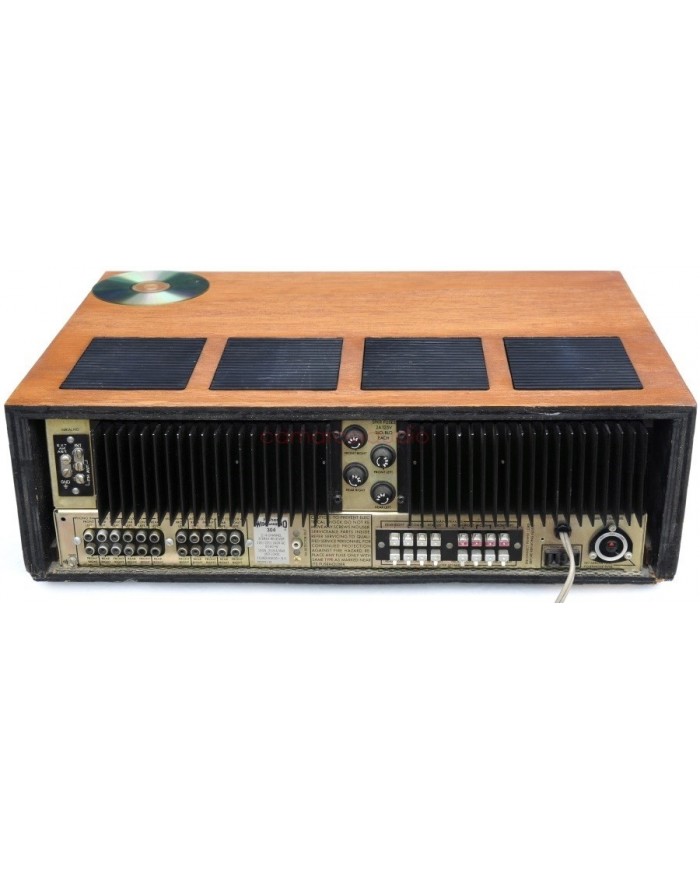

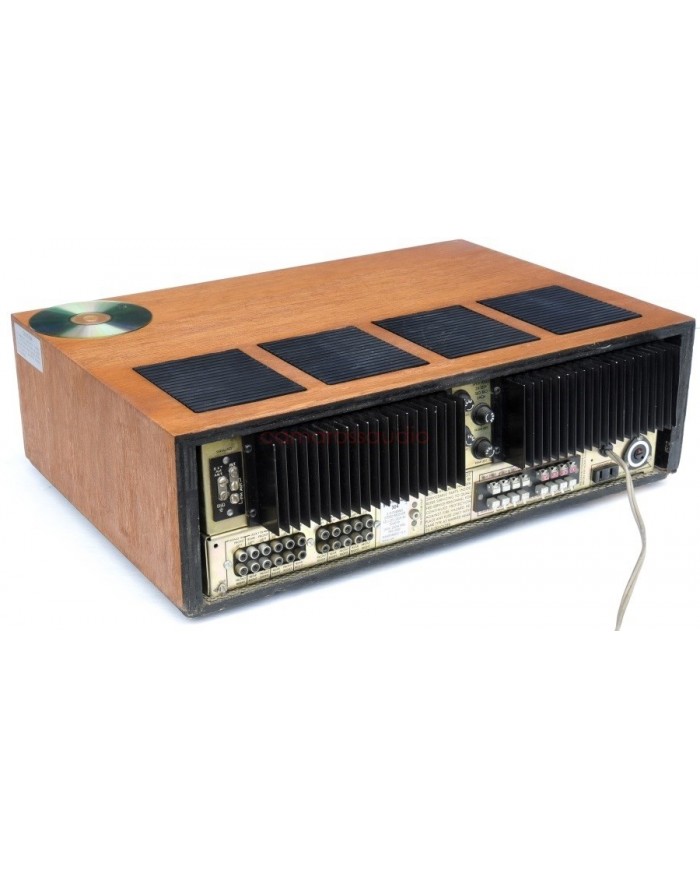

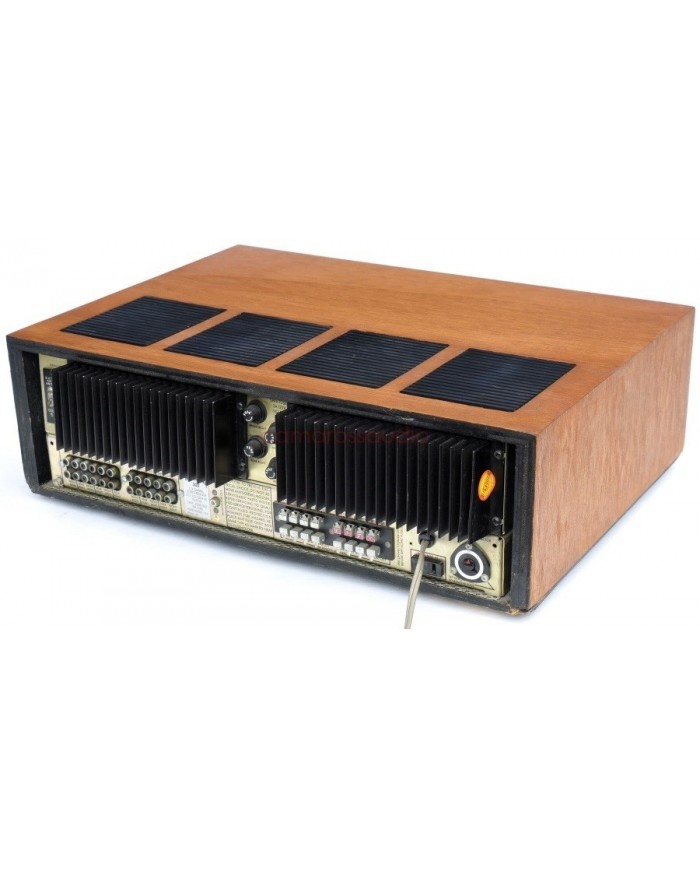

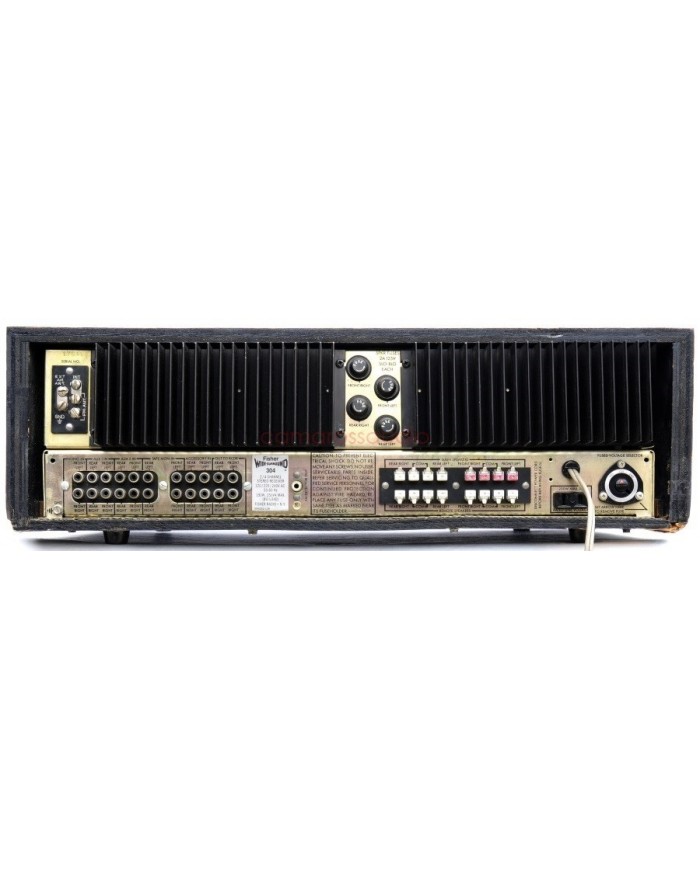

Fisher 304 Studio Standard QUAD Receiver
Fisher 304, 1970’lerin başında geliştirilen 2/4 kanallı Quadraphonic FM/AM receiver’dır. Dört ayrı güç amplifikatörü, dahili SQ Matrix decoder, ön/arka kanal dengesini ayarlayan joystick kontrolü ve MM Phono girişiyle dönemin çok kanallı analog sistemlerine yönelik tasarlanmıştır. Quadraphonic kullanımın yanında klasik 2 kanallı stereo sistemlerde de kullanılabilen, büyük ahşap kabinli ve ağır yapılı bir Fisher Studio Standard modelidir.
Piyasaya Çıkış Yılı: 1972
Üretim Bitiş Tarihi: 1974
ÖNE ÇIKAN ÖZELLİKLER
2 ve 4 kanal çalışma
Quadraphonic receiver yapısı
Dahili SQ Matrix decoder
Stereo modunda 38 W/kanal çıkış gücü
Quadraphonic modunda 15 W/kanal / 8 Ohm
Dört bağımsız güç amplifikatörü
Ön/arka kanal joystick balance kontrolü
MM Phono girişi
AUX ve çift Tape bağlantısı
FM Stereo / AM tuner
Loudness fonksiyonu
Bass ve treble kontrolleri
Ön ve arka kanal için ayrı kulaklık çıkışları
Çoklu hoparlör bağlantısı
Ceviz kaplamalı ahşap kabin
Yaklaşık 17 kg ağır şasi
TEKNİK ÖZELLİKLER
Tip: 2/4 Kanallı Quadraphonic Receiver
Model: 304 Studio Standard
Kanal Yapısı: Stereo / Quadraphonic
Stereo Çıkış Gücü: 38 W/Kanal
Quadraphonic Çıkış Gücü: 4 × 15 W / 8 Ohm
Frekans Tepkisi: 20 Hz – 20 kHz
Toplam Harmonik Distorsiyon: %0,5
Damping Faktörü: 30
Quadraphonic Decoder: SQ Matrix
CD-4 Decoder: Dahili Değil
Phono Girişi: MM
Phono Hassasiyeti: 2,7 mV
Line Hassasiyeti: 200 mV
Phono Giriş Empedansı: 47 kOhm
Bass Kontrolü: ±15 dB / 50 Hz
Treble Kontrolü: ±12 dB / 10 kHz
Loudness: Var
Tuner: FM Stereo / AM
FM Frekans Aralığı: 88 – 108 MHz
AM Frekans Aralığı: 530 – 1605 kHz
FM Hassasiyeti: 1,8 µV
FM Sinyal/Gürültü Oranı: 70 dB
FM Stereo Kanal Ayrımı: 38 dB
Tape Bağlantısı: 2 Sistem
Kulaklık Çıkışı: Ön / Arka Kanal Ayrı
Kabin: Ceviz Kaplamalı Ahşap
Boyutlar: 545 × 175 × 430 mm
Ağırlık: Yaklaşık 17 kg
SON DEĞERLENDİRME
Fisher 304, dört ayrı amplifikatör kanalı ve SQ Matrix yapısıyla bugün artık neredeyse tamamen ortadan kalkmış analog Quadraphonic döneminin ilginç receiver’larından biridir. Stereo kullanımda da sıcak, güçlü ve klasik 1970’ler karakteri sunabilir.
Modern aynı sınıftaki stereo amplifikatörler bass kontrolü, gürültü seviyesi, şeffaflık ve mikrodetay açısından belirgin biçimde ileridedir. Fisher 304’ün asıl çekiciliği güncel performans yarışından çok sağlam analog yapısı, dört kanallı mimarisi ve dönemine özgü kullanım özellikleridir.
50 yılı aşan örneklerde güç kaynağı ve amplifikatör kondansatörleri, çıkış transistörleri, anahtar ve potansiyometreler, tuner bölümü ile SQ decoder devresi özellikle kontrol edilmelidir. Tam fonksiyonlu, orijinal ve iyi bakılmış bir Fisher 304 hem kullanılabilir bir vintage receiver hem de Quadraphonic dönemini temsil eden koleksiyonluk bir modeldir.
