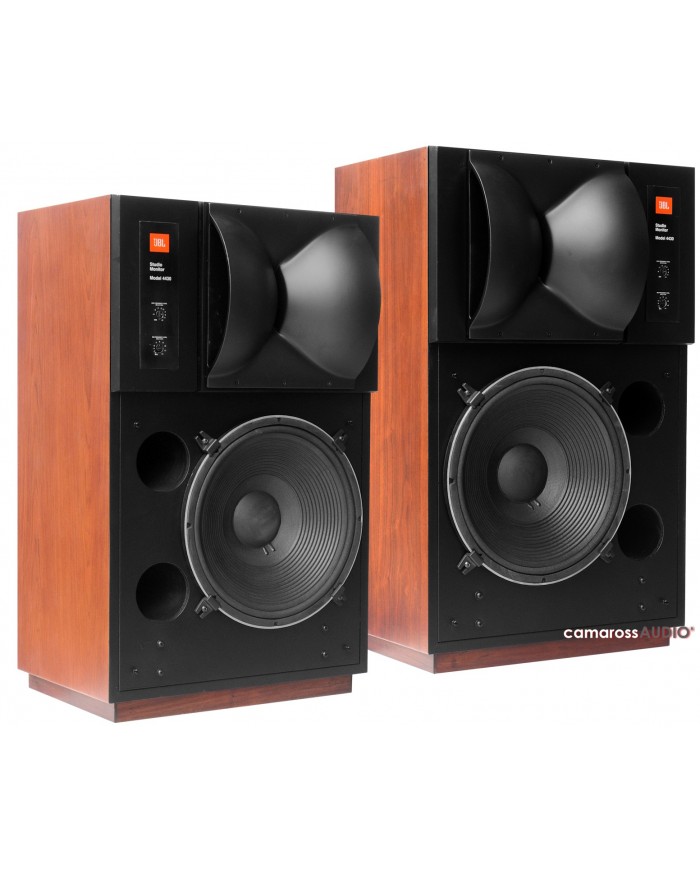

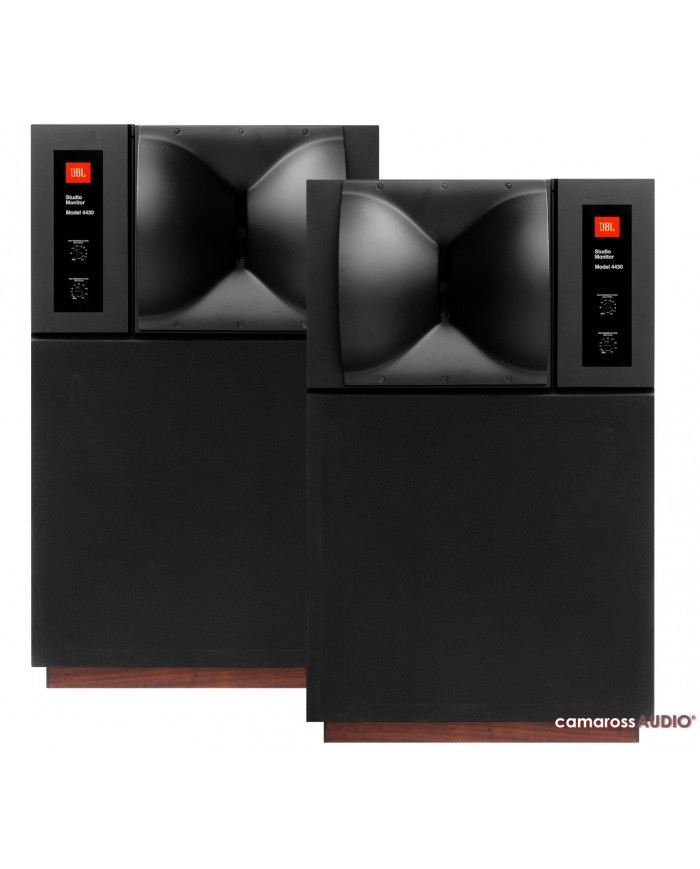

JBL 4430 Studio Monitor

JBL 4430 Stüdyo Monitör: Efsanevi Ses Kalitesi

JBL 4430 Geliştirilmiş Çift Radyal Horn Teknolojisi

Çift Radyal Hornun Avantajları

JBL Professional Division Tarafından Geliştirilen Yapı

Çift radyal horn, JBL Professional Division tarafından birkaç yıldır araştırılan ve geliştirilen bir yapıdır.

Geleneksel Horn Sorunlarının Çözümü

İki radyal horndan geçen benzersiz bir şekil benimseyerek geleneksel hornların sorunlarını çözer.

Horn Yapısının Geliştirme Noktaları

Bu horn yapısının geliştirme noktaları, yatay ve dikey yönlülük modellerinin sürücünün tüm çalışma bandında (1kHz - 16kHz) sabit olması, geçiş frekansının woofer ile aynı difüzyon açısına sahip olması ve açıklığın iyileştirilmiş olmasıdır. Dört nokta vardır: Bunu yaparak ikinci harmonik bozulmayı azaltmak ve hornu kısaltarak sürücü ve woofer'ın faz özelliklerini eşleştirmektir.

Yönlülük ve Geçiş Karakteristikleri

Bi-radyal hornun şekline bağlı olarak yatay ve dikey yönlerde yönlülük 100 ° x 100 ° olup, eksen üzerindeki ve dışındaki ses basınç seviyesi de düzdür. Ayrıca, yönlülüğü sıkı bir şekilde kontrol ederek, geçiş noktasında woofer ile aynı yayılma açısına sahiptir.

Boğaz Yapısı ve Malzeme

Ayrıca boğaz kısmı, yatay difüzyon için yeterince dar hale getirmek için uzatılmış bir kırınım boğazına sahiptir ve keskin bir açıklığa sahip olan horn, ikinci harmonik bozulmayı azaltmak için düşük rezonanslı sert bir malzemeden yapılmıştır, derinliği azaltılmış ve kısaltılmıştır.

Sürücü Bileşenleri

Düşük Frekans Woofer: 2235H

38cm koni tipi Woofer 2235H alçak frekanslar içindir.

2234H gibi, 2235H de ikinci harmonik bozulmayı azaltmak için kutup parçasının etrafına takılan bir JBL orijinal dengeleyici halkaya sahiptir. 35Hz'de -3dB zayıflatır ve 27Hz'e kadar 150W giriş yapabilir.

Yüksek Frekans Tweeter: Horn ve Sürücü

Bir sürücü 2421A ve bir çift radyal horn 2344'ten oluşan horn tipi tweeter, yüksek frekanslar içindir.

2421A, 2420 süspansiyonun elmas süspansiyona dönüştürülmüş halidir ve daha geniş bant daha düz çalma sağlar. Diyafram ultra ince alüminyumdan yapılmıştır ve süspansiyonla bütünleşik olarak kalıplanmıştır.

Geçiş Ağı (Crossover) ve Kabin Tasarımı

Geçiş Ağı Özellikleri

Ağ kısmı 12dB/oct özelliğini benimsemiştir, böylece geniş bir bant üzerinden düzgün yanıt alınabilir. Ayrıca, bu ağ w-'yi açarak eksen dışı akustik özellikleri kontrol ederek, eksen üzerinde ve dışında düz bir güç tepkisi gerçekleştirilir.

Ayrıca bu ağ, sürücünün orta ve yüksek aralığının bağımsız olarak ayarlanabileceği ve ön bölmenin seviye kontrolü ile düzeltilebileceği şekilde tasarlanmıştır.

Kabin Yapısı ve Estetik

Muhafaza, simetrik birim düzenini benimsemiş ve ses görüntüsünün lokalizasyonunu iyileştirmiştir. Ayrıca, woofer ve tweeter aynı konumda yapılarak faz karakteristiği iyileştirilir.

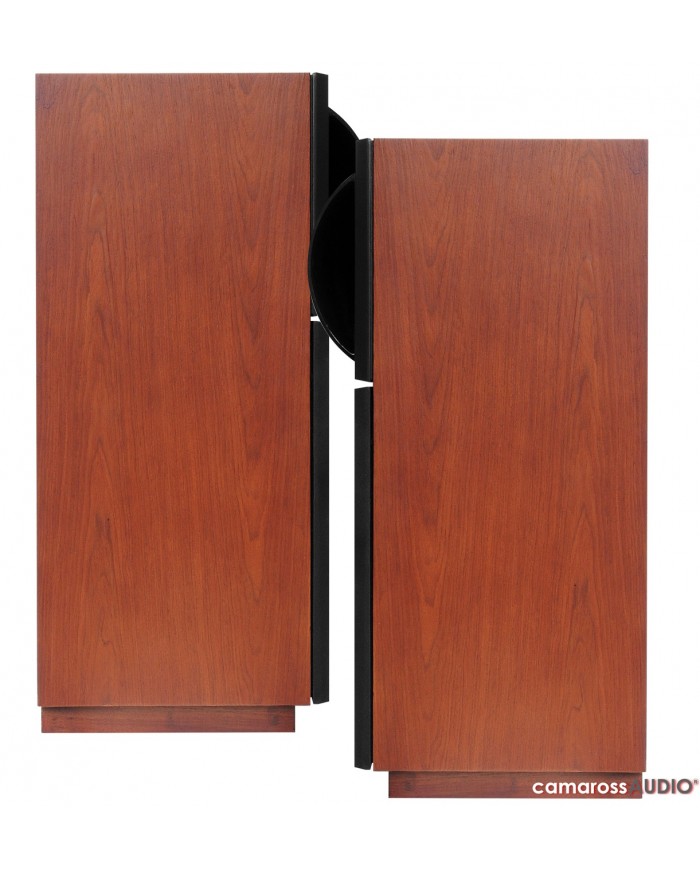

Malzeme 22 mm kalınlığında sıkıştırılmış sert ahşap levhadır ve ceviz kaplamadır.

Tüm Zamanların En İkonik JBL Modeli

Bütün zamanların en ikonik JBL modelidir.

Kısaca 4430 Teknik Özellikleri

Frekans aralığı : 35 Hz - 16 kHz

Frekans geçişi : 1 kHz

8 ohm

93 dB

300W - Tepe 2000W - <=10ms

Yönelme: 100 derece x 100 derece (-6dB, 1.25kHz - 16kHz)

Kabin boyutu: 140L

Boyutlar: Genişlik 556x yükseklik 908x 480 mm derinlik
