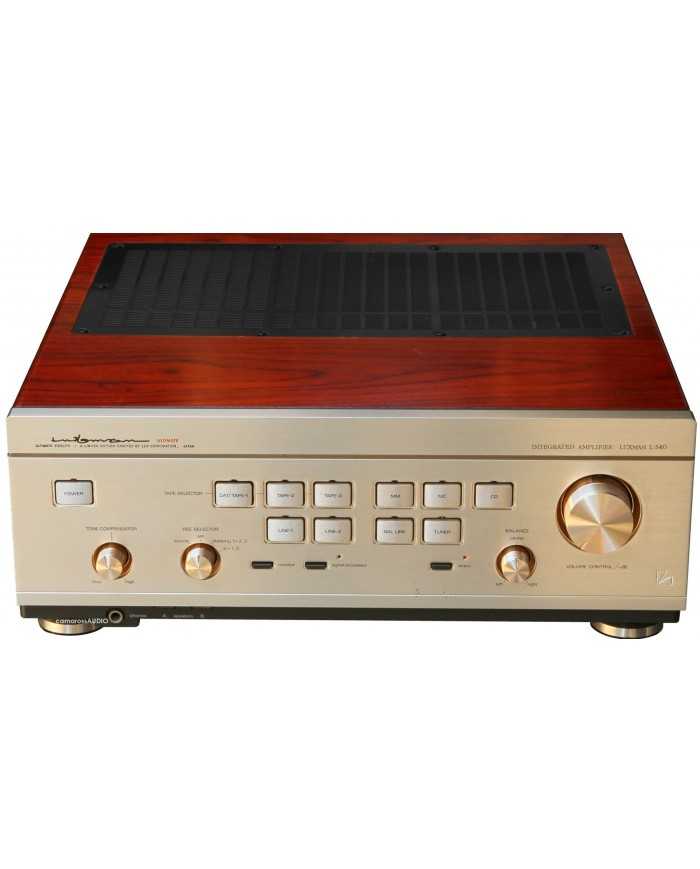

Luxman L-540

Hat faz sensörü,

15 W a kadar Class "A" çalışır, daha sonra class A-B ye geçer,

Phono MM / MC

Güç amplifikatörü kısmı, M-07'nin tasarım konseptini miras aldı ve saf A sınıfını benimsedi.
Bu yöntemle, gerekli ön gerilim akımı her zaman A Sınıfı çalışma alanına uygulanır ve A Sınıfı işlemini (15W + 15W) aşan alanda doğal olarak A Sınıfı temelli AB Sınıfı işlemine geçer. Sınıfın ses kalitesi ve AB sınıfının gücü elde edilmiştir.

Güç kaynağı bölümü, güç kaynağı transformatörünün sargısını her bir aşama için bağımsız hale getirir ve farklı çıkış seviyelerine sahip aşamalar arasındaki etkiyi mümkün olduğunca ortadan kaldırır.

Giriş terminali bölümünde esnek bir anahtar ve azot gazı ile doldurulmuş bir altın kontak rölesi kullanılarak çok girişli basit bir devre gerçekleştirilir ve sinyal yolu kısalır ve ses kalitesi iyileştirilir.

Fono devresinin 4 ekolayzer amplifikatör kompozisyonu vardır ve MC kartuşları için amplifikatör ve MM kartuşları için amplifikatör sırasıyla özel ve bağımsızdır ve ayrıca L / R de bağımsız hale getirilir.
MC amplifikatöründe, süper düşük gürültülü Yüksek Gm FET'ler paralel olarak kullanılır ve sabit bir akımı ve sabit voltajı birleştiren düşük gürültülü bir referans voltaj güç kaynağı benimsenerek düşük empedanslı düşük gürültü güç kaynağı gerçekleştirilir.
Dahası, MM amplifikatörde, çıplaklık karakteristiğini geliştirerek toplam NF miktarı MC amplifikatörü ile aynı miktara bastırılır ve aşırı NFB'nin ses kalitesi üzerindeki kötü etkisi ortadan kaldırılır.

Ses kalitesi kontrol parçaları tüm dirençler ve kapasitörler için kullanılır. Buna ek olarak, düşük empedanslı kalın tel malzemeleri benimseyerek ve malzemeleri dikkatlice seçerek ses kalitesini iyileştirilmiştir.

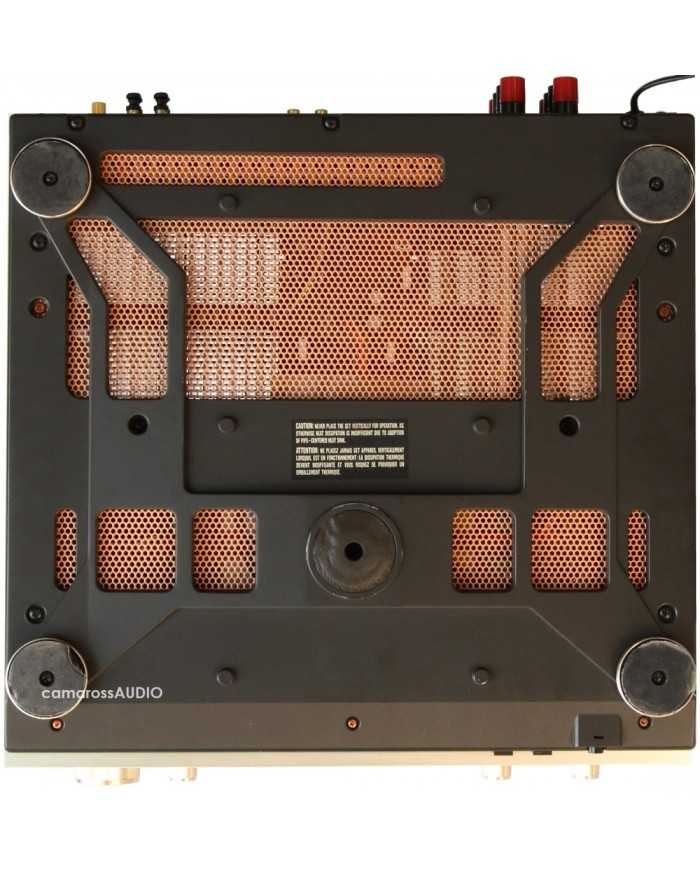

Ayrıca, tüm konstrüksiyonu tamamen rezonansa dönüştürmek için, seramik ile yüksek yoğunluklu FRP kullanan 5 noktalı topraklanmış bir şasi tabanı kullanılır.

Ses kalitesi düzeltmesi için ton dengeleyici kurulmuştur.

Sinyal işlemci girişi / anahtarı taşınır ve bir grafik ekolayzer vb.

Bir ton dengeleyici, bir monitör, bir sinyal işlemcisi ve denge kontrolü doğrudan bir anahtarla atlanabilir ve her bir giriş terminalini ve güç amplifikatörünü ekstra bir temas noktası geçmeden doğrudan bağlayan basitleştirme gerçekleştirilir. .

Hoparlör yalnızca A veya B'yi değil aynı zamanda A + B'yi de kullanabilir.
Ayrıca, hoparlör değiştirme anahtarı, susturma devresi vb. İçinden geçmeyecek ve basitleştirme sağlanacak şekilde de tasarlanmıştır.

Kayıt çıkışı anahtarlama seçicisi ile, ses kalitesinin bozulmasını önlemek için kayıt çıkışı ana konumda KAPALI konumda kesilir.

Güç kaynağı polaritesine uygun bir hat faz sensörü ile donatılmıştır.

Teknik özellikler

Etkili çıkış (8 ohm, her iki kanal aynı anda çalışma) 100W + 100W

Sınıf-A çalışma alanı: 15W + 15W

THD % 0,015 veya daha az (8 ohm, bir Çıkış gücü, 20Hz - 20kHz)

Çapraz modülasyon bozulması% 0,015 veya daha az (8 ohm, 60Hz: 7kHz = 4: 1, Doğrudan)

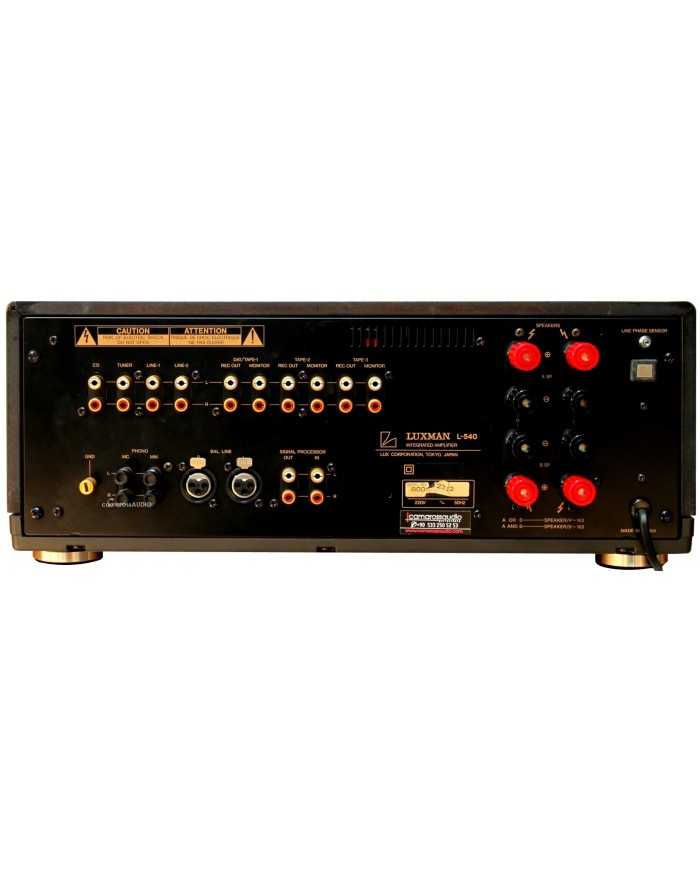

Giriş hassasiyeti / empedansı Fono erkek ayı: 2,5mV / 50kohm

Fono MC: 100 mikro volt / 100 ohm kompakt disk, Tuner, Hat1, 2, Bant1, 2,

İşlemci: 150mV / 50kohm

Denge / Hat: 150mV / 50kohm

SN oranı (bir IHF-A düzeltmesi, giriş kısa devre) Fono adam ayı: 86dB veya daha fazla

Fono MC: 74dB veya daha fazla kompakt disk, Tuner, Hat, Bant: 108dB veya daha fazla

Frekans karakteristiği Fono adam ayı / MC: [20Hz-20kHz ± 0.3dB]

kompakt diskten daha az, Radyo, Hat, Bant: 100kHz [10Hz -] - 1dB'den daha az

Ton Telafisi Maksimum varyasyon: ± 4.5dB

Güç kaynağı AC100V, 50Hz / 60Hz

Güç tüketimi 300W (Elektrikli Cihaz ve Malzeme Kontrol Kanunu kurallarına göre )

AC çıkışı Anahtarlamalı : İki hat, maksimum 200W

Anahtarsız: Bir hat, maksimum 300W

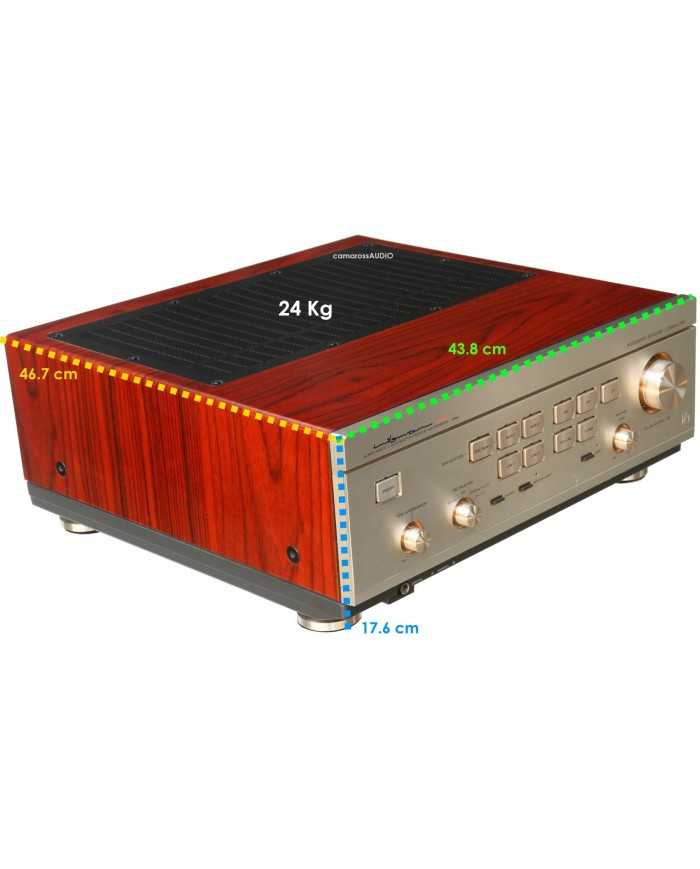

Boyutlar Genişlik 438x yükseklik 176x 467 mm derinlik

Ağırlık 24kg

Seramik ile yüksek yoğunluklu FRP kullanan 5 noktalı topraklanmış bir şasi tabanı kullanılmıştır
