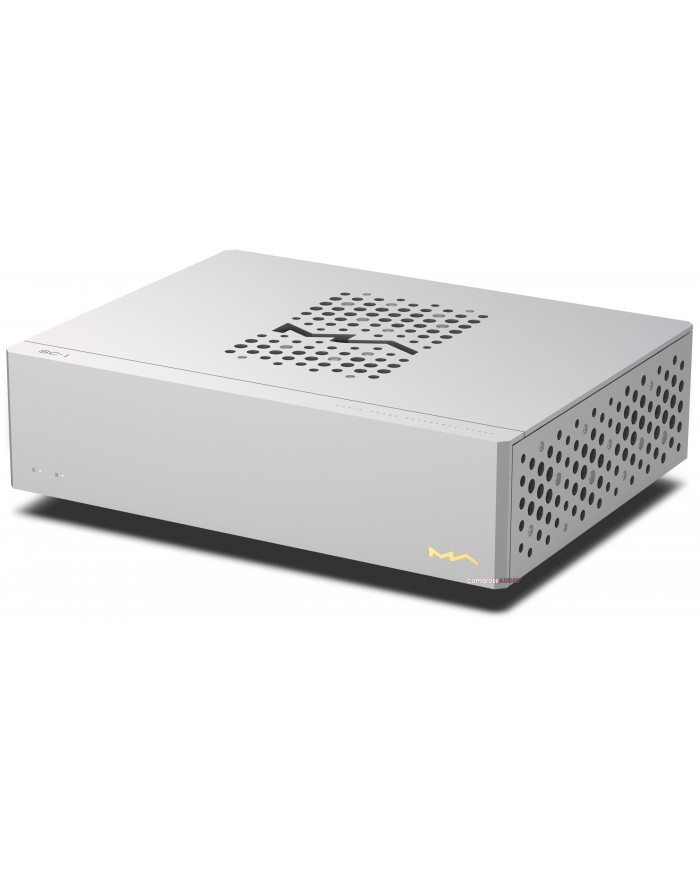

Matrix Audio SC-1, üst düzey dijital ses sistemleri için geliştirilmiş, 10 MHz referans sınıfı harici bir ana ses saatidir (Reference Master Clock)
Hassasiyetle Gelin
Matrix Audio, senkronize referans saat girişlerine sahip müzik yayıncıları, DAC'ler ve CD çalarlar için titizlikle tasarlanmış ilk saat kaynağı ürününü gururla sunar. Üstün performansıyla ses sisteminize yeni bir soluk getirerek ses kalitesi geliştirme alanında yeni bir ufuk açar.
OCXO'nun Temelinde Hassasiyet
SC-1'in özünde, SC kesim kristal kullanan Matrix Audio'nun özel yapım OCXO (Fırın Kontrollü Kristal Osilatör) modülü yer almaktadır. Bu kesim işlemi oldukça karmaşık olsa da, saat modülüne üstün faz gürültüsü ve yaşlanma özellikleri kazandırır. Fırın haznesinin hassas sıcaklık kontrolü sayesinde, kristal son derece kararlı bir ortamda çalışır ve ortam sıcaklığı dalgalanmalarının faz gürültüsü ve titreşim üzerindeki etkisini en aza indirir.
-118dBc Ultra düşük Faz Gürültüsü
Bir saat kaynağı cihazı için çıkış gürültüsü, dahili OCXO saat modülüyle yakından ilişkilidir. Bununla birlikte, çıkış tamponlama devresi bazı performans kayıplarına neden olduğundan, gerçek çıkış gürültüsü OCXO çıkış gürültüsüyle tam olarak aynı değildir. Bu nedenle, cihazın çıkış portundaki faz gürültüsü daha pratik bir referans değeri sağlar. SC-1'in mükemmel tasarımıyla, saat çıkış portlarında 1 Hz frekansta -118 dBc'den daha iyi ultra düşük faz gürültüsü elde edilerek, sektörde yeni bir öncü standart belirlenmiş ve daha saf, daha kararlı saat sinyalleri sunulmuştur.
Sürekli Performans
SC-1'in hassas saat sistemine rağmen, zaman içinde hafif sapmalar veya kaymalar kaçınılmazdır. Bu durumu gidermek için arka panelde 1PPS referans sinyal giriş terminali tasarladık. Harici saniye tabanlı bir referans sinyal kaynağına bağlandığında, cihaz otomatik olarak kalibrasyon yapar. Kalibrasyon durumu ön paneldeki LED ile gösterilir. Dahası, cihazınızın doğruluğunu sağlamak için ücretsiz kalibrasyon hizmetleri sunuyoruz.
CBVB Titreşim Emme Sistemi
Matrix Audio'nun CBVB titreşim emici ayak pedleriyle donatılan SC-1, dış titreşimleri etkili bir şekilde izole ederek paraziti en aza indirir ve saatin istikrarlı bir çalışma durumunda kalmasını sağlar. Bu, gelişmiş bir dinleme deneyimi için saf ve istikrarlı ses saat sinyalleri sunar.
Otomatik Doğrusal Güç Kaynağı

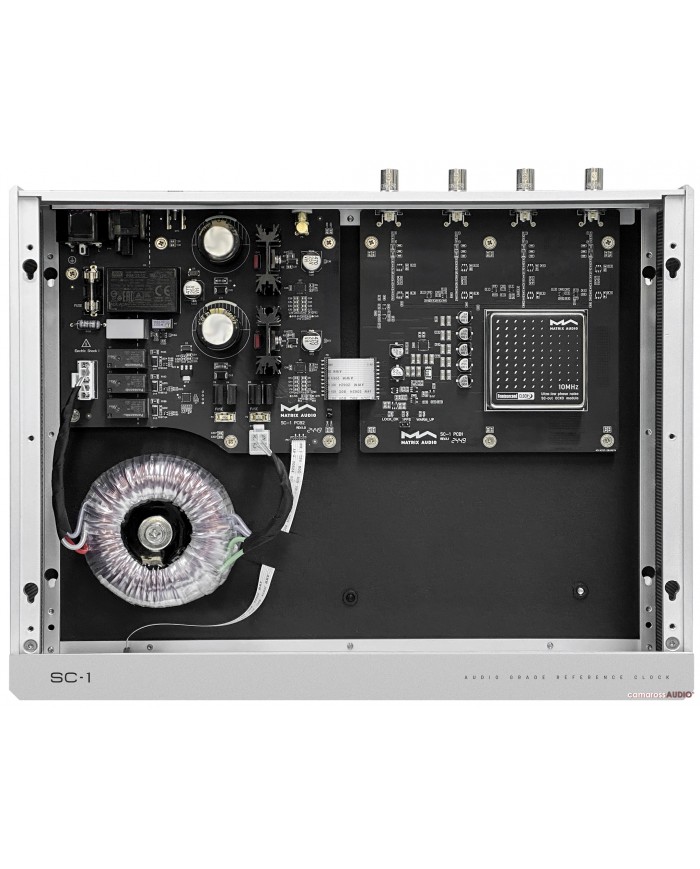

SC-1, otomatik voltaj algılama özelliğine sahip gelişmiş bir doğrusal güç kaynağına sahiptir. Hassas voltaj algılama yetenekleriyle donatılmış olup, giriş voltajına bağlı olarak transformatör sargılarının hassas bir şekilde anahtarlanmasını sağlar. Ayrıca, aşırı voltaj ve düşük voltaj koruma fonksiyonları her zaman hazırda bekleyerek, cihazın kararlı çalışması için kapsamlı koruma sağlar. Özellikle, çift kademeli regülatör, fırın kontrol devresini ve saat devresini bağımsız olarak besleyerek, fırın haznesi güç dalgalanmalarından kaynaklanan saat devresi üzerindeki parazitleri etkili bir şekilde ortadan kaldırır. Bu olağanüstü tasarım, her açıdan üstün saat sinyali kalitesi sağlar.
Teknik özellikler
Saat Jeneratörü Özellikleri
Çekirdek Teknolojisi: Özel yapım SC-cut OCXO (Oven-Controlled Crystal Oscillator / Sıcaklık Kontrollü Kristal Osilatör). Sıcaklık değişimlerinden etkilenmeyen kararlı bir ortam sunar.
Çıkış Frekansı: Tam olarak 10.000 MHz.
Fabrika Çıkış Frekans Doğruluğu: < ±0.01 ppm.
Sıcaklık Kararlılığı (-40 °C ila +70 °C): < 0.003 ppm.
Kısa Vadeli Kararlılık (Short-term Stability): < 5E-13 @Tau = 1s.

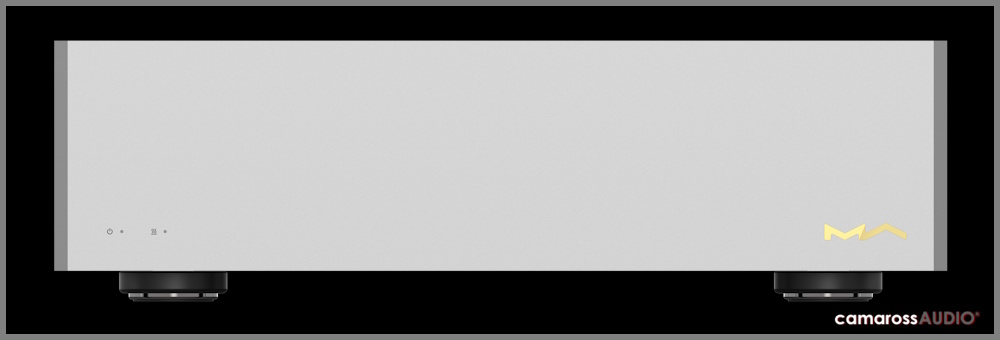

Isınma Süresi: < 5 dakika (25 °C oda sıcaklığında). Ön paneldeki LED ışık ısınma esnasında yanıp söner, hazır olduğunda sabit kalır.
Faz Gürültüsü (Phase Noise) Seviyeleri
SC-1, BNC çıkış portlarında ölçülen ultra düşük faz gürültüsü değerlerine sahiptir:
1 Hz ofsette: -118 dBc/Hz
10 Hz ofsette: -140 dBc/Hz
100 Hz ofsette: -150 dBc/Hz
1 kHz ve üzerinde: -160 dBc/Hz
Toplam Jitter Değeri: 20 fs (1 Hz - 100 Hz arası). [1, 2, 3]
Çıkış ve Bağlantı Yapısı

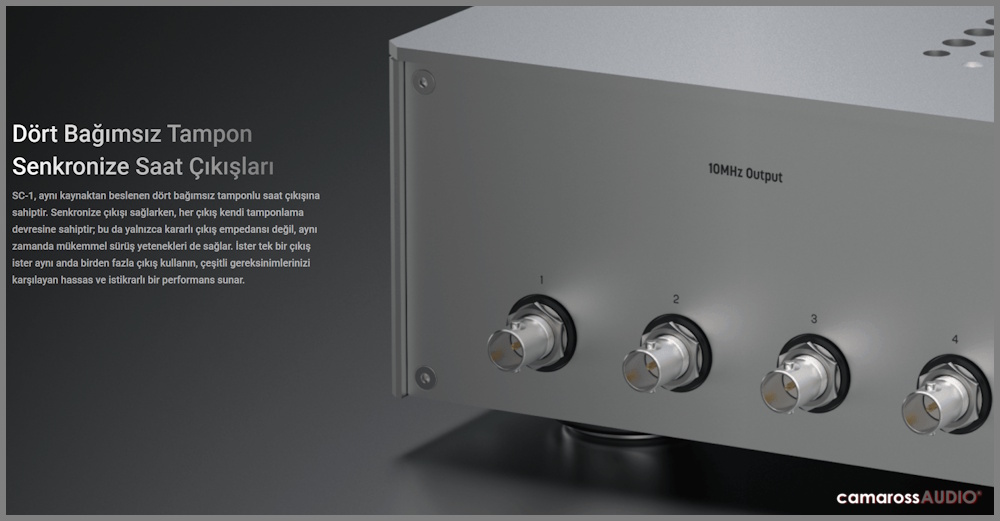

Saat Çıkışları: 4 adet bağımsız tamponlu (buffered) BNC çıkışı. Aynı anda 4 farklı cihazı sinyal kaybı yaşatmadan senkronize edebilir.
Çıkış Empedansı: 50 Ω.

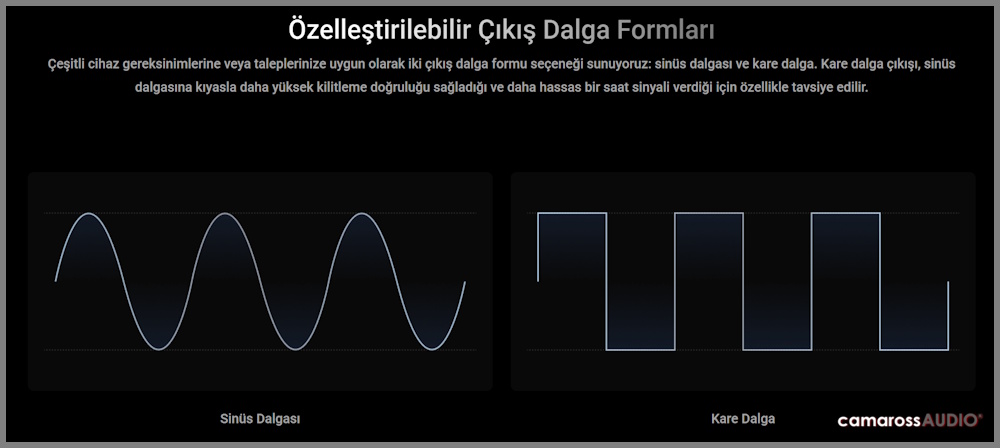

Dalga Formu Seçenekleri: Sinüs Dalgası (Sine Wave) veya Kare Dalga (Square Wave). (Fabrika çıkışında siparişe göre sabitlenir).
Çıkış Genliği (Amplitude): Sinüs dalgasında 0.5 Vrms, kare dalgada 1 Vrms.

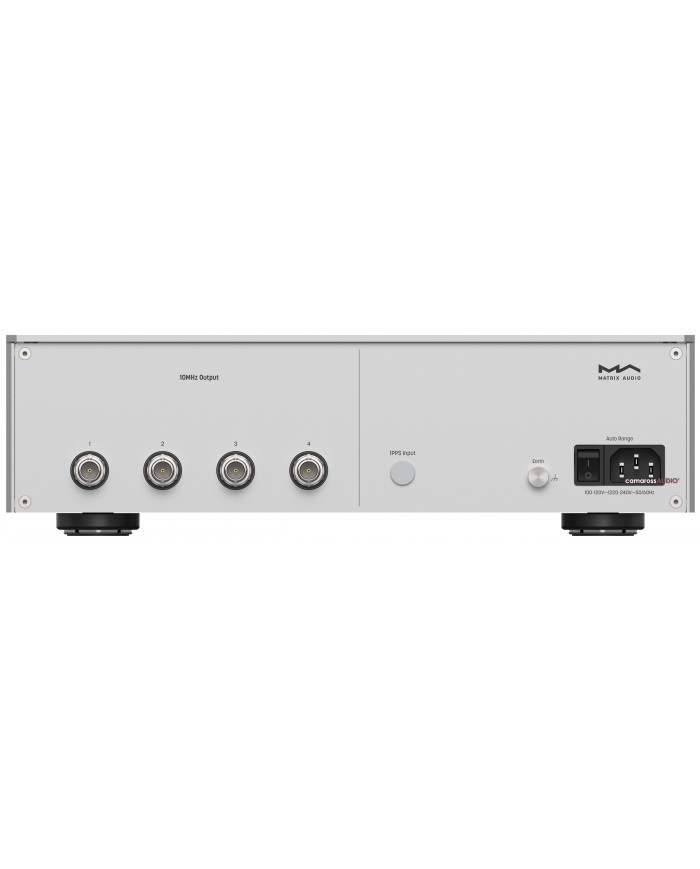

Referans Girişi: Arka panelde harici zaman sinyalleri ile otomatik kalibrasyon için 1PPS (Pulse Per Second) girişi bulunur.
Güç ve Gövde Yapısı
Güç Kaynağı: Voltajı otomatik algılayan gelişmiş Çok Aşamalı Lineer Güç Kaynağı. Isıtma fırını (oven) ve saat devreleri için iki bağımsız yalıtılmış sargıya sahiptir.
Tasarım ve Titreşim Önleme: Matrix Audio'nun özel CBVB (Vibration Absorption) mekanik izolasyon ayakları ile dış dünyadan gelen mekanik titreşimler tamamen sönümlenir.
Fiziksel Ölçüler: 330 mm (Genişlik) x 267 mm (Derinlik) x 97 mm (Yükseklik).
Ağırlık: 4.4 kg
