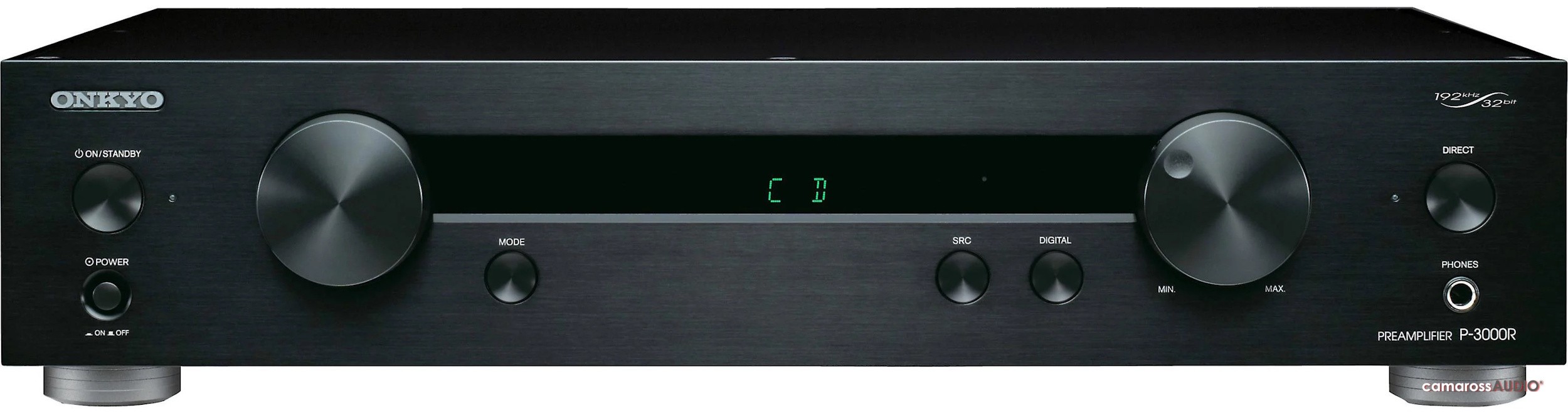

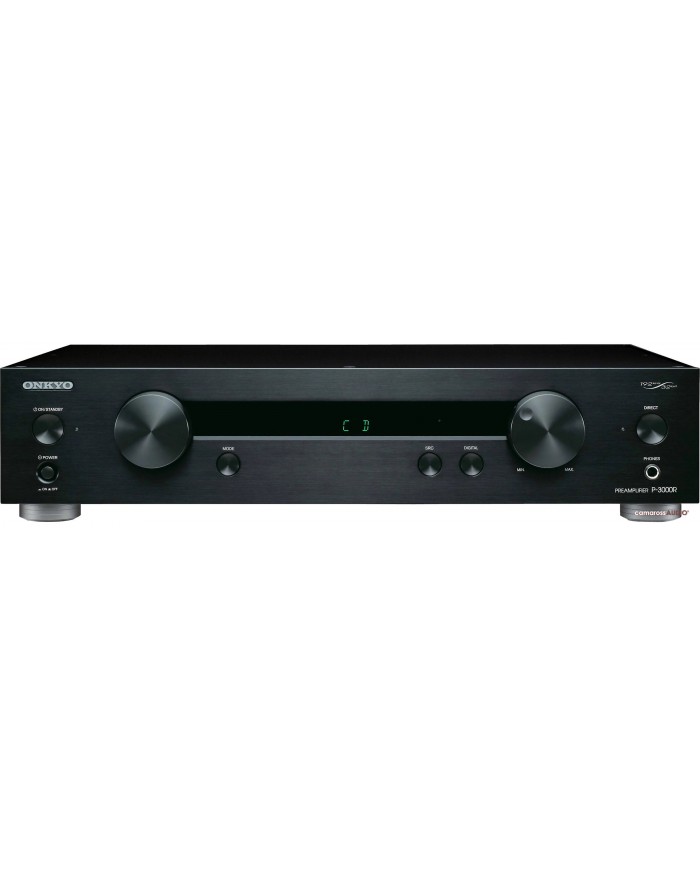

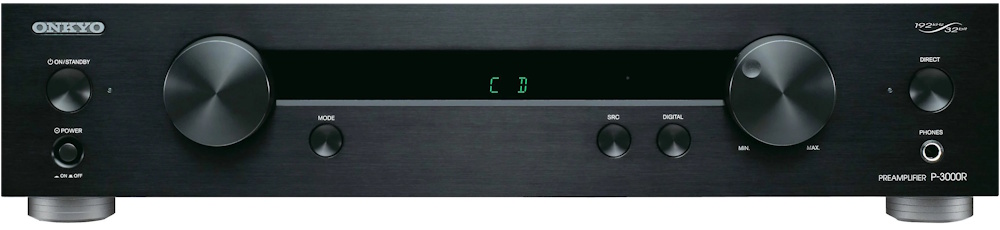

Onkyo P-3000R , yüksek kaliteli iki kanallı stereo ön amplifikatördür ve şu özelliklere sahiptir:
Entegre çift 32-bit/192kHz Burr-Brown PCM1795 DAC'lar , ayrı bir hareketli mıknatıs (MM) fono ekolayzır ve özel DIDRC (Dinamik İntermodülasyon Bozulma Azaltma Devresi) içerir..
Teknik özellikler
Frekans Tepkisi: 5 Hz – 100 kHz (+0 dB, -3 dB (Hat girişi üzerinden))
Toplam Harmonik Bozulma + Gürültü (THD+N): %0,005 (20 Hz - 20 kHz, nominal güç)
Sinyal-Gürültü Oranı (SNR): 110 dB (Doğrudan, IHF-A); 80 dB (Fono, IHF-A)
Giriş Hassasiyeti ve Empedansı:
Hat: 200 mV / 47 kΩ
Fono (MM): 2,7 mV / 47 kΩ
Pikap Aşırı Yüklenmesi: 80 mV (MM, 1 kHz, %0,5)
Nominal Çıkış Seviyesi ve Empedansı (Ön Çıkış): 1,0 V / 330 Ω (Maks 5,0 V / 330 Ω)
Ton Kontrolü: 50 Hz'de ±8 dB (Bas); 20 kHz'de ±8 dB (Tiz)
Bağlantı ve Mimari

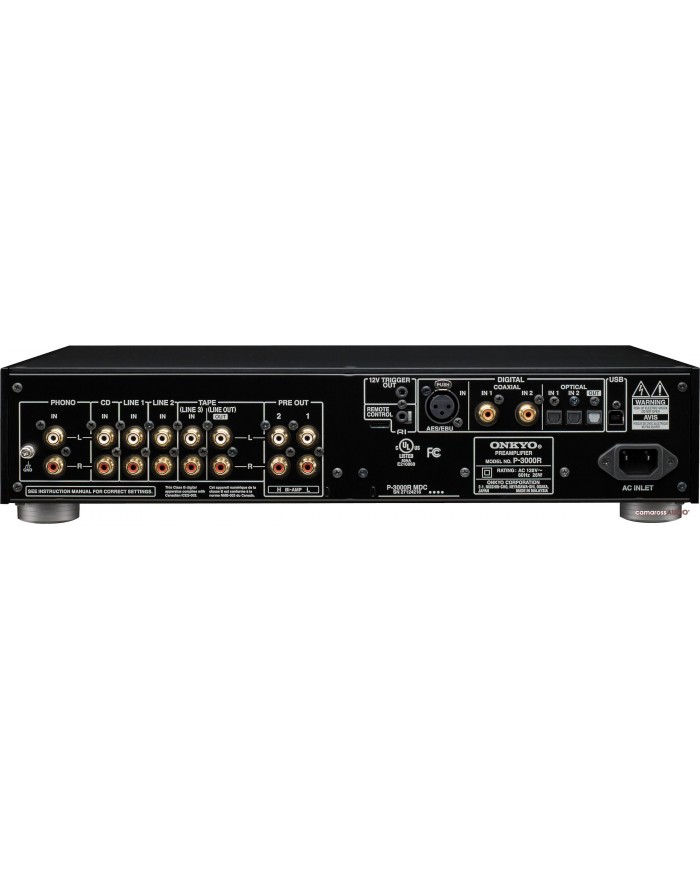

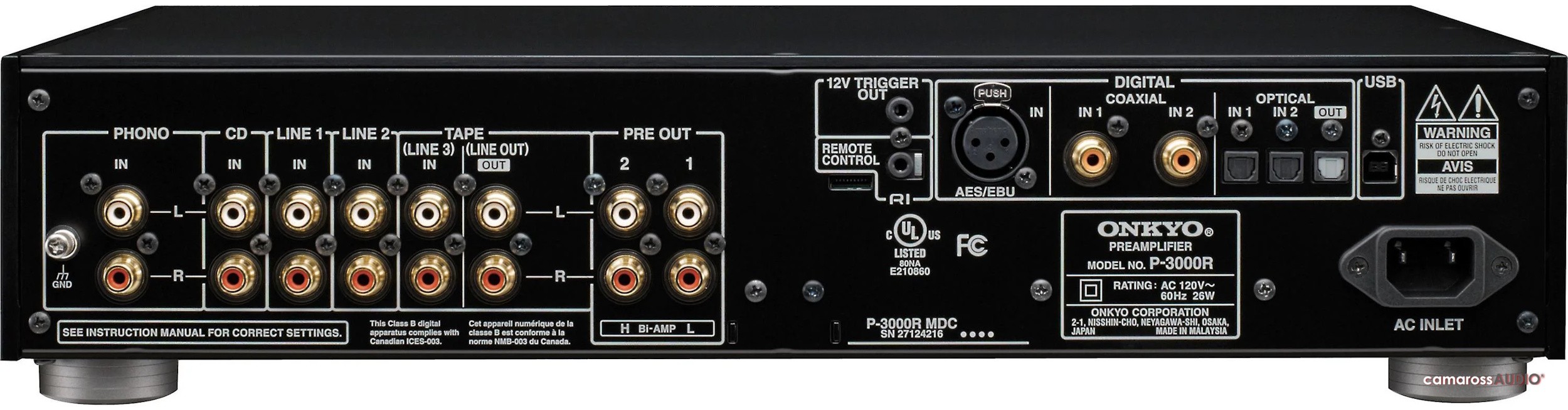

Dijital Girişler: 1 x Asenkron USB (PC'den 32 bit/192 kHz'e kadar HD ses desteği) , 1 x Amphenol AES/EBU dengeli XLR , 2 x Optik, 2 x Koaksiyel .
Dijital Çıkışlar: 1 x Optik .
Analog Girişler: 4 x Hat seviyesi RCA girişi (1 adet teyp monitör döngüsü dahil) , 1 x Fono girişi (MM) .
Analog Çıkışlar: Çift RCA ön yükseltici çıkışı (bi-amping özelliği) , 1 adet bağımsız kulaklık jakı çıkışı .
Güç Kaynakları: İki ayrı transformatör—analog devreler için büyük bir toroidal transformatör ve dijital işlemleme için bir EI transformatör .
Fiziksel Boyutlar
Ölçüler (G x Y x D): 435 mm x 99 mm x 333,1 mm (17-1/8" x 3-15/16" x 14-9/16")
Ağırlık: 11,0 kg (24,25 lbs)
Güç Tüketimi: 29 W

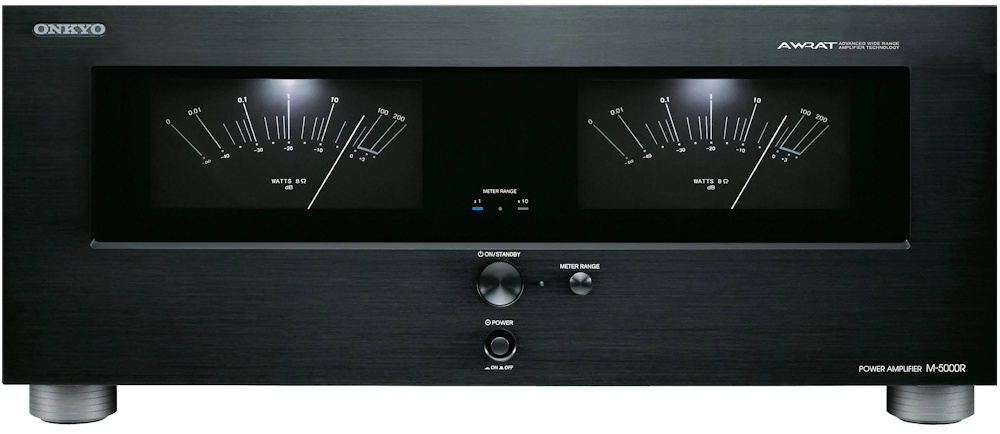

Onkyo M-5000R, Gelişmiş Geniş Aralık Amplifikatör Teknolojisi (AWRAT) ve titreşim önleyici şasi ile tasarlanmış, üst düzey, odyofil kalitesinde iki kanallı stereo güç amplifikatörüdür.
Teknik özellikler
Güç Çıkışı
Stereo Modu (2 Kanal Çalıştırılıyor):
8 Ω empedansa kanal başına 80 Watt (20 Hz–20 kHz, %0,05 THD, FTC)
4 Ω empedansa kanal başına 150 Watt (20 Hz–20 kHz, %0,05 THD, FTC)
Kanal başına 8 Ω empedansa 100 Watt (1 kHz, %1 THD, FTC)
4 Ω empedansa kanal başına 170 Watt (1 kHz, %1 THD, IEC/FTC)
Monaural BTL (Köprülenmiş) Modu:
8 ohm'a 110 watt (20 Hz–20 kHz, %0,05 THD)
8 Ω empedansa 180 Watt (Mono / Köprülenmiş)
6 ohm'a 220 watt (20 Hz–20 kHz, %0,05 THD)
6 Ω empedansa 250 Watt (1 kHz, %1 THD) [1, 2]
Dinamik Tepe Gücü: 465 W (1 Ω), 320 W (2 Ω), 245 W (3 Ω), 196 W (4 Ω), 142 W (6 Ω), 110 W (8 Ω)
Ses Performansı
Frekans Tepkisi:
10 Hz–100 kHz / +0 dB, -1 dB (1 Watt)
1 Hz–250 kHz / -3 dB (8 Ω'a 1 Watt) [1, 2]
Toplam Harmonik Bozulma (THD): %0,005 (1 kHz, yarı güç); %0,02 (20 Hz–20 kHz, yarı güç)
Sönümleme Faktörü: 130 (1 kHz, 8 Ω, Ön)
Sinyal-Gürültü Oranı (SNR): 110 dB (RCA, IHF-A)
Hoparlör Yük Empedansı:
RCA Stereo: 4 Ω - 16 Ω
XLR Mono (BTL): 6 Ω - 16 Ω [1]
Girişler ve Arayüz
Giriş Hassasiyeti ve Empedansı:
Dengesiz (RCA stereo): 700 mV / 10 kΩ
Dengeli (XLR mono BTL): 1,4 V / 10 kΩ [1]

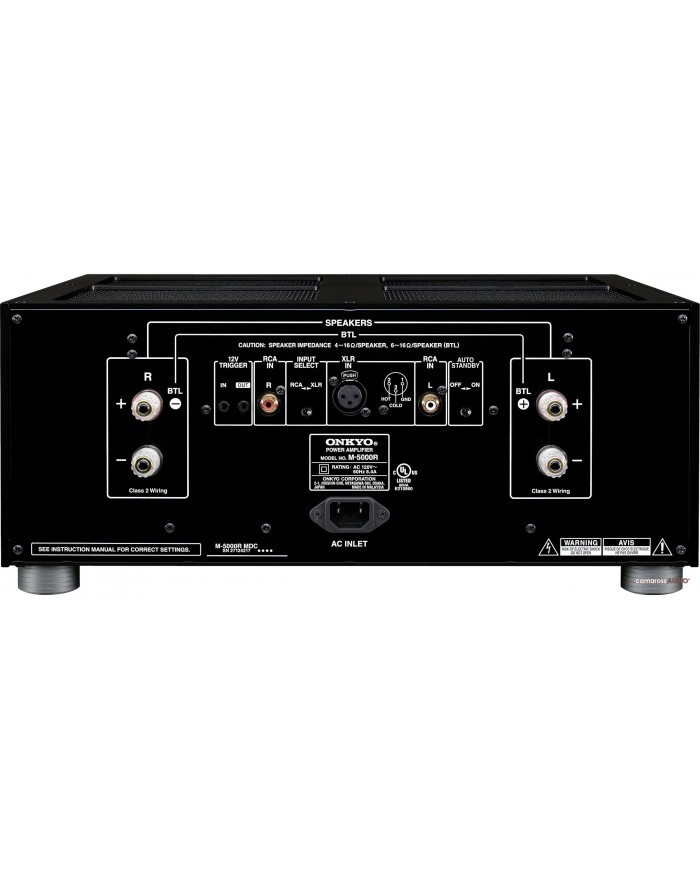

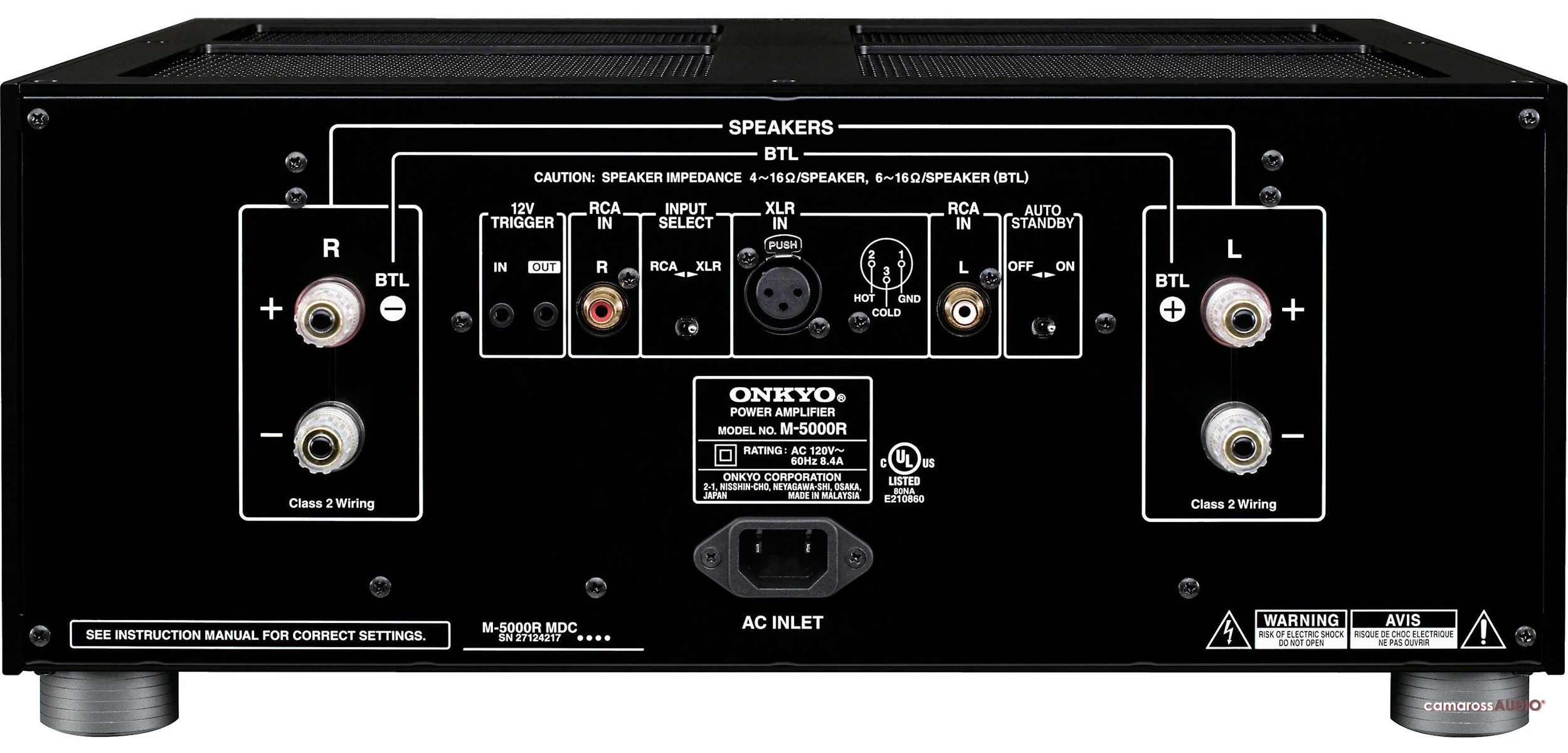

Bağlantılar: 1 x Altın kaplama masif pirinç RCA stereo analog giriş, 1 x Dengeli XLR mono giriş, 12V Tetikleyici (1 x Giriş, 1 x Çıkış), büyük altın kaplama hoparlör bağlantı terminalleri

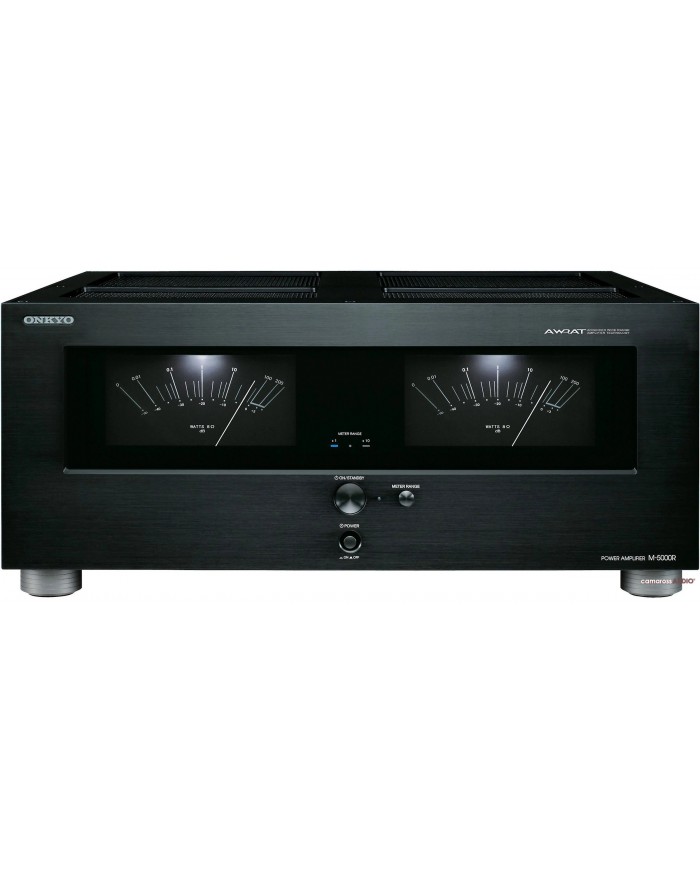

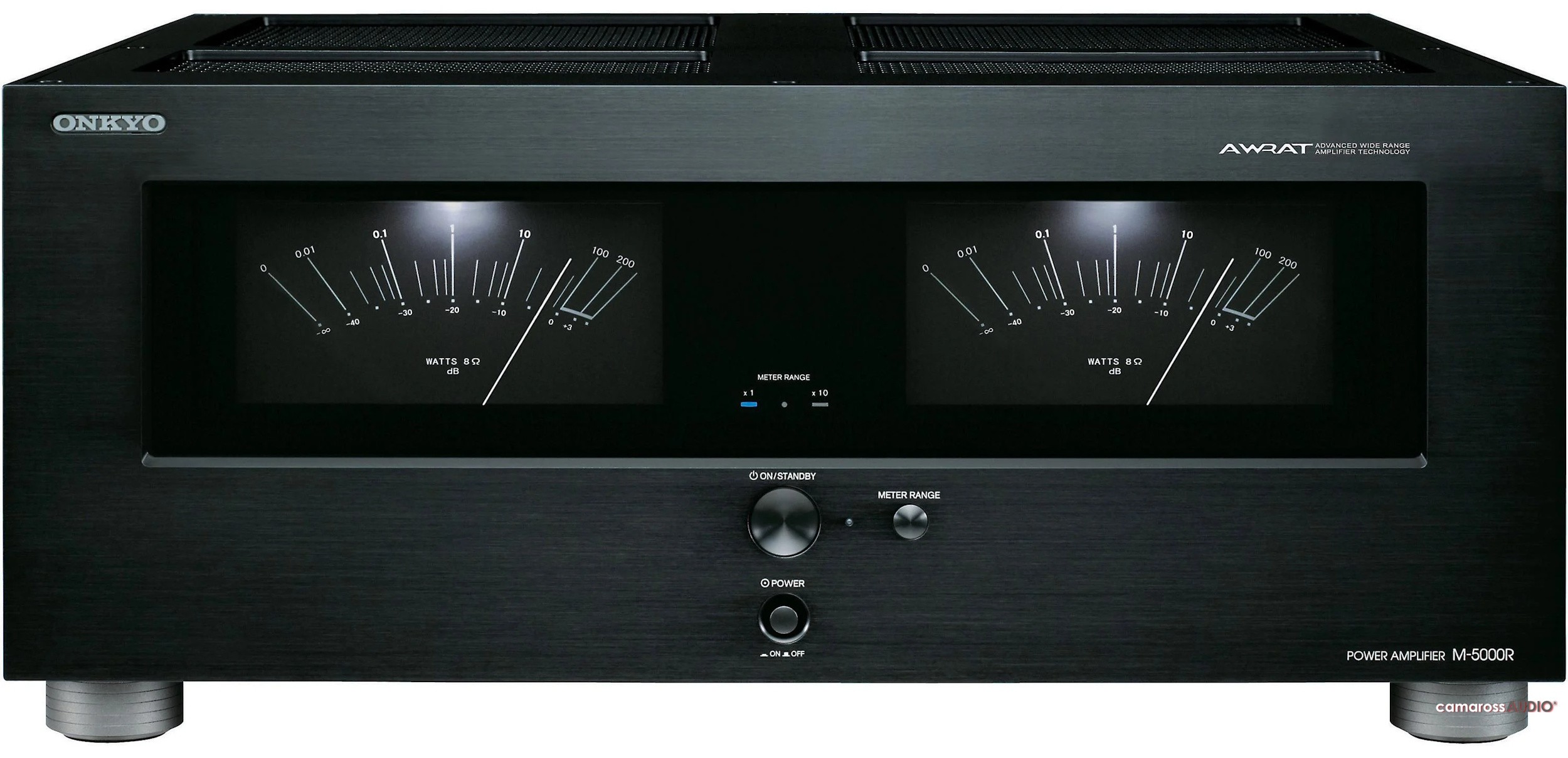

Ön Panel: İki adet ekstra büyük, hızlı tepkili analog tepe watt VU metre
Devre Tasarımı ve Yapım
Amplifikatör Mimarisi: Üç aşamalı ters Darlington devresi ve DIDRC (Dinamik İntermodülasyon Bozulma Azaltma Devresi) kullanan dörtlü itme-çekme amplifikasyon tasarımı .
Güç Kaynağı Yapısı: Yardımcı bir alt transformatörle birlikte çift büyük toroidal transformatör ve dört adet büyük 27.000 μF filtreleme kapasitörü .
Şasi Yapısı: Üst, ön ve yan kısımlar için ayrı ayrı kalın, titreşim önleyici alüminyum paneller .
Fiziksel Özellikler ve Güç
Ölçüler (G x Y x D): 435 mm x 187,5 mm x 432,5 mm (17,1" x 7,4" x 17,0")
Ağırlık: 23,5 kg (51,8 lbs)
Güç Kaynağı Gereksinimi: AC 230 V~, 50 Hz (Bölgesel farklılıklar geçerlidir)
Güç Tüketimi: 280 Watt

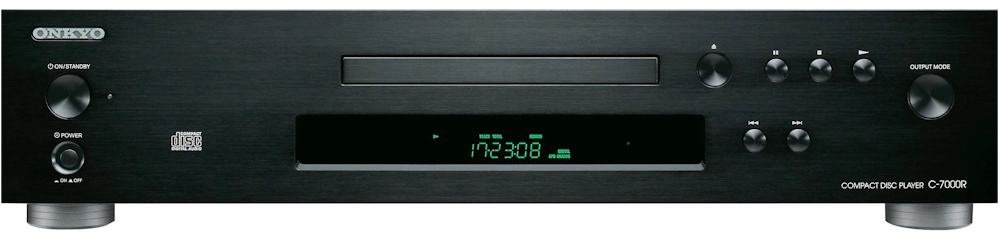

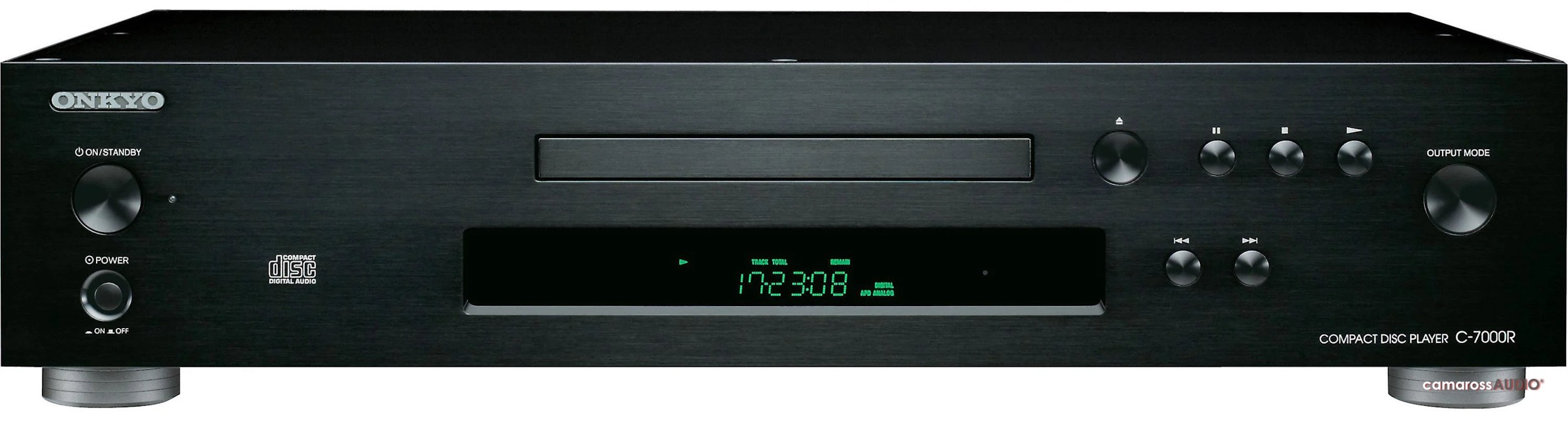

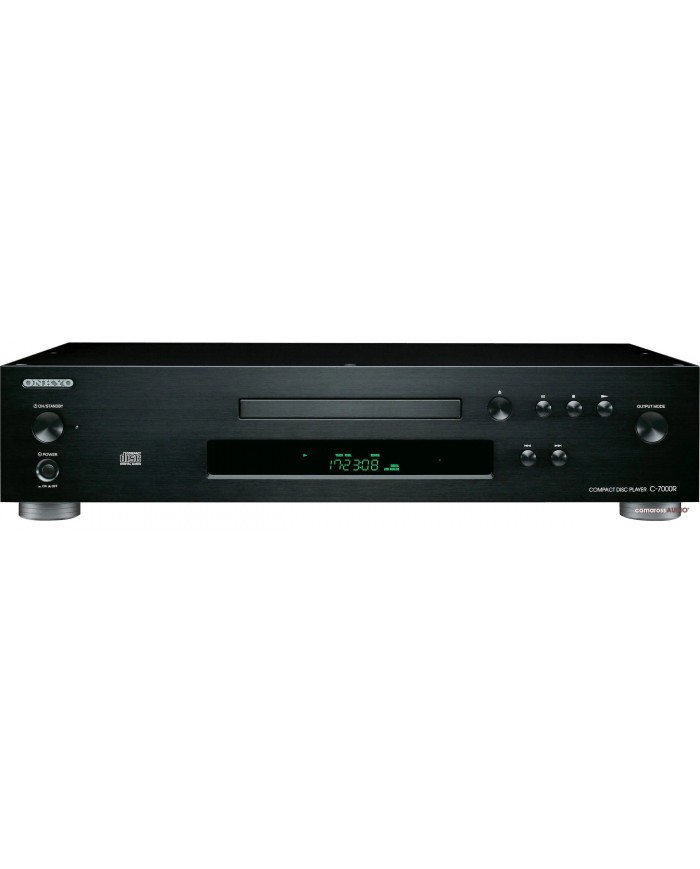

Onkyo C-7000R, audiophile kalitesinde, tek diskli kompakt disk oynatıcısıdır ve şu özelliklere sahiptir:Çift Burr-Brown 192 kHz/24-bit PCM1792 DAC , dijital ve analog devreler için ayrı büyük transformatörler ve titreşim önleyici kasa tasarımı.
Teknik özellikler
Frekans Tepkisi: 2 Hz–20 kHz
Sinyal-Gürültü Oranı (S/N): 116 dB
Ses Dinamik Aralığı: 100 dB
Toplam Harmonik Bozulma (THD): %0,0015

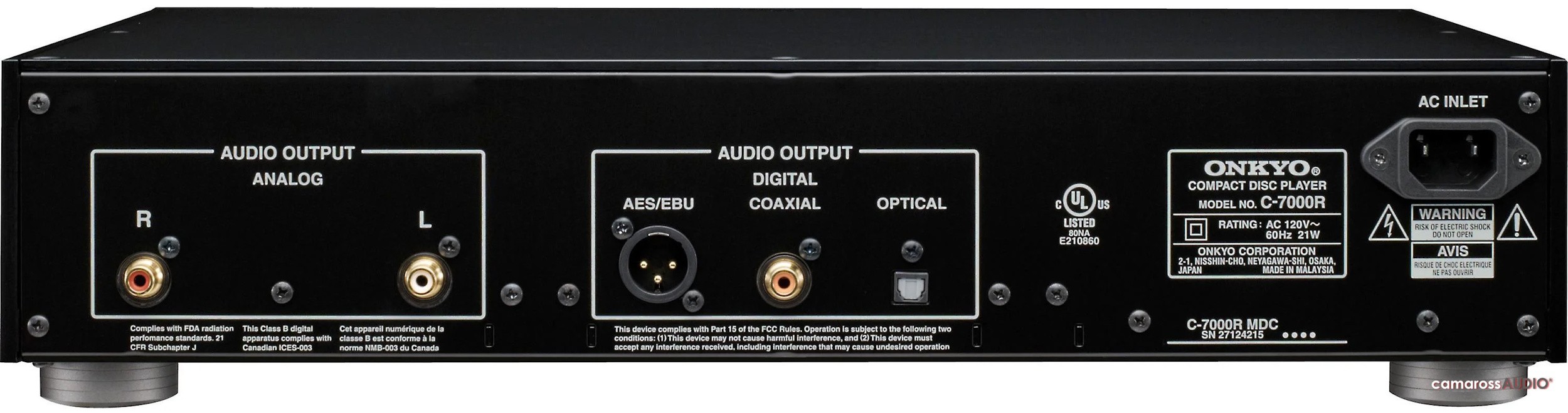

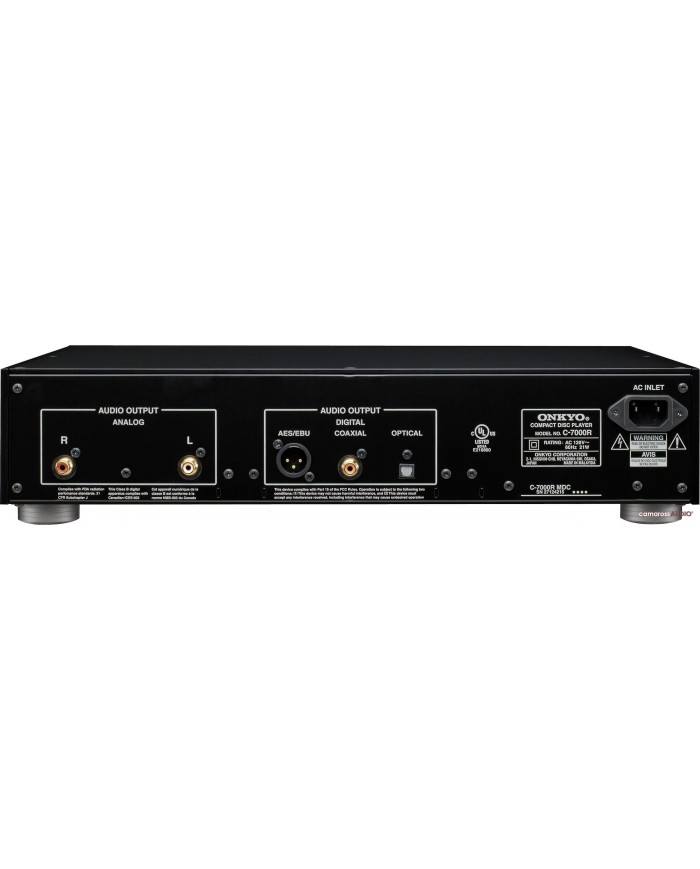

Bağlantı ve Çıkışlar
Analog Çıkışlar:
1 adet Stereo RCA çifti (Çıkış seviyesi: 2,0 V RMS / Empedans: 330 Ω)
Dijital Çıkışlar:
1 x AES/EBU dengeli dijital (3,3 Vp-p / 110 Ω)
1 x Koaksiyel dijital (0,5 Vp-p / 75 Ω)
1 x Optik Toslink (-22,5 dBm)
Oynatma Desteği
Disk Uyumluluğu: Ses CD'si, CD-R, CD-RW
Format Uyumluluğu: Disk üzerindeki MP3 ve WMA kodlu dosyalar
Not: SACD veya HDCD'yi doğal olarak desteklemez.
Fiziksel ve Güç Özellikleri
Ölçüler (G x Y x D): 435 mm x 99 mm x 315,2 mm
Ağırlık: 12,0 kg (26,5 lbs)
Güç Kaynağı: AC 230 V, 50 Hz
Güç Tüketimi: 18 W (Çalışır Durumda)
Gelişmiş Mühendislik Özellikleri
DIDRC: Yüksek frekanslı dijital gürültüyü azaltmak için kullanılan Dinamik İntermodülasyon Bozulma Azaltma Devresi .
Yüksek Hassasiyetli Saat: ±1,5 ppm'lik dar frekans sapmasına sahip, termal olarak düzenlenmiş kristal osilatör .
Kasa Yapısı: Mikrofonik titreşimleri tamamen izole etmek için ayrı sert alüminyum yan, üst ve ön panellerle desteklenen, dayanıklı dökme alüminyum tepsili sessiz disk mekanizması
