Harman Kardon Citation 17 - Citation 16

Harman Kardon Citation 17 - Citation 16 PRE-POWER

Citation Seventeen (17) Preamplifikatör

Teknik özellikler / Fono Önamplifier

Eşitleme: RIM eğrisi, :=-0 25dB Toplam

Harmonik Bozulma: %0,002'den fazla LeSS, teyp çıkışında 5 volt, 1000Hz

İyon Distorsiyonu Oranı: %0.0025'ten az. teyp çıkışında 5 volta eşdeğer (RIM invertör kullanılır)

Sinyal Gürültü Oranı: 1000Hz'de 10 milivott giriş referansının altında 80dB'den daha iyi

Giriş Hassasiyeti: Teyp çıkışında 2 volt için 2 8 milivolt, 1000 Hz

Giriş Empedansı: 47.000 ohm %5.80 pioofarads

Aşırı yük: 18Hz'de 20 ml'den fazla Wok. 180Hz'de 1000 mii:ivolt ve 1.8Hz'de 20.000 volt

 Teknik özellikler / Genel

Ses Çıkışı: 2200 ohm veya daha yüksek 14 volta kadar RMS (1500 pcolarads ile taç lel'de)

Frekans Tepkisi: 5Hz'in altından 125.000Hz'in ötesine ±0.5dB 3Hz'in altından 270.000Hz'in ötesine

Kare Dalga Yükselme Süresi: 1.3Hz'de 20.000 rrikrosaniye daha az. OcB zayıflaması

Kare Dalga Eğimi: % 5'ten az r 20Hz

Toplam Harmonik Bozulma: 2 volt RMS'de %0,001'den az

İntermodülasyon Distorsiyonu: Eşdeğer 2 volt RMS oJtout'ta %0,0025'ten az

Çıkış Empedansı: 100 ohm'dan az

Yük Empedansı: 2200 ohm veya daha yüksek

Frekans yanıtı: 5Hz ila 125kHz

Toplam harmonik bozulma: %0,001

Giriş hassasiyeti: 2,8mV (MM), 200mV (hat)

Sinyal-gürültü oranı: 80dB (MM), 92dB (hat)

Çıkış: 2V (Ön çıkış)

Boyutlar: 406 x 120 x 305 mm

Ağırlık: 9kg

Kaplama: gümüş ön panel

Citation Seventeen (16) Güç Amplifikatörü

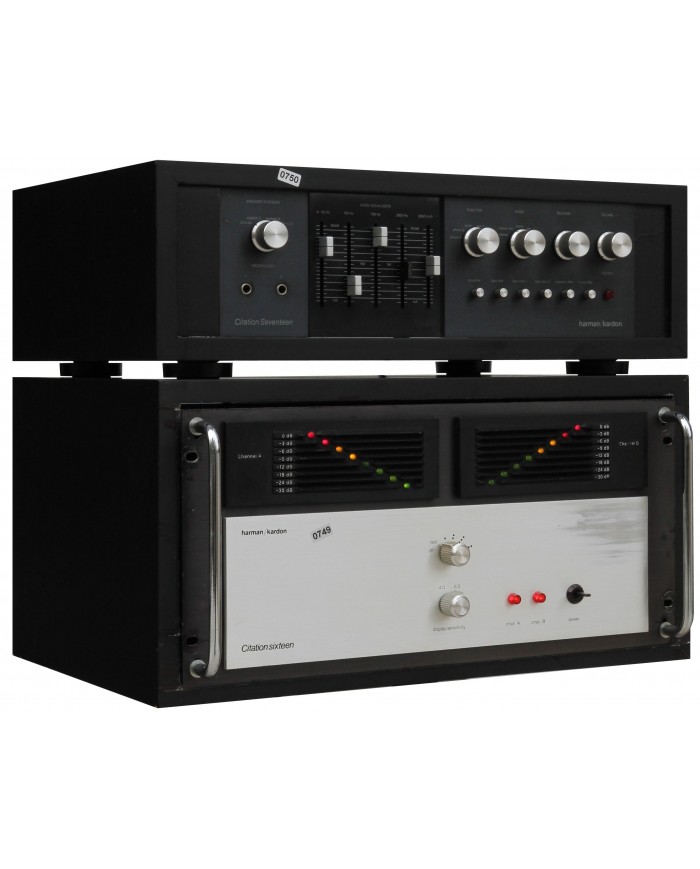

Harman/Kardon's Citation 16, alışılagelmiş analog sayaçlar yerine logaritmik tabanlı bir LED çıkış genlik ekranına sahip olması bakımından diğer birçok güç amplifikatöründen oldukça farklı bir görünüme sahip, kanal başına 150 watt'lık temel bir güç amplifikatörüdür.

Yapı, ön ve arka panelin takılı olduğu temel bir şasi formundadır. Ön ve arka yan açılı parçalar, ön ve arka panelleri şasiye bağlar ve yapıya mekanik sağlamlık kazandırır. Üst ve yan kısımları çevreleyen bir kapak, ön ve arka panellerin üst kısımlarını şasiye bağlayarak mükemmel mekanik bütünlüğe sahip bir paket ortaya çıkarır.

Ana şasiye iki adet güç transformatörü, dört adet 10.000 uF/85V filtre kapasitörü ve iki adet birincil voltaj seçici fiş düzenlemesi monte edilmiştir. Ana şasenin altında ana güç redresörleri ve LED devreleri için redresör ve filtre kapasitörleri bulunur.

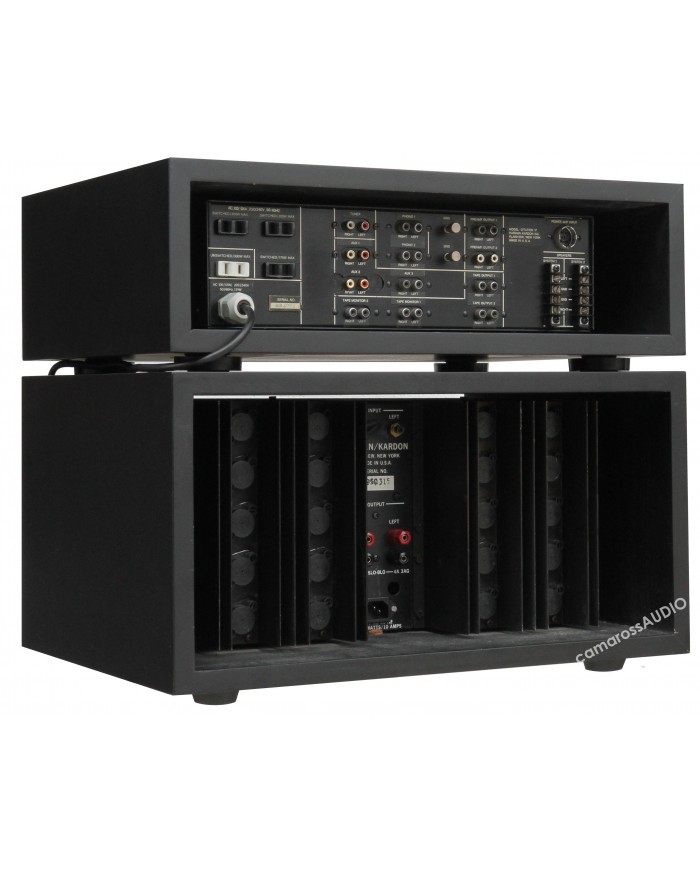

Arka panelin dış tarafında iki büyük ısı emici, iki sinyal girişi (RCA jakı) konektörü, iki set beş yollu bağlama sonrası çıkış konektörü, iki birincil ac hat sigortası ve ac hat kablosu bulunur. Arka panelin iç kısmında ve ısı emicilerin arkasında iki ana amplifikatör devre kartı bulunur. Devre kartları arasına çıkış tampon indüktörleri monte edilmiştir. Ön panel özellikleri iki LED çıkış seviyesi göstergesinden, ekran hassasiyetini kontrol etmek için iki düğmeden, iki güç açık göstergesinden ve birincil güç anahtarından oluşur.

Citation 16'nın her kanal için ayrı bir güç kaynağı vardır. Ana güç amplifikatörü besleme voltajı ±60V'dur. Ayrı bir redresör ve filtre sistemi, LED gösterge devresi için düzenlenmemiş ±12V sağlar.

 Öne çıkanlar

Güç Çıkışı: Kanal başına minimum 150 watt rms, her iki kanal da yüzde 0,05'ten az THD ile 20 Hz ila 20 kHz arasında 8 ohm'a sürülür.

Güç Bant Genişliği: Yüzde 0,1'den daha az THD'de 5 Hz'den 110 kHz'e, 8 ohm'a, her iki kanal da kanal başına 75 watt'ta aynı anda çalıştırılır.

Bir Watt Frekans Yanıtı: Yüzde 0,2'den az THD ile 0,5 Hz ila 120 kHz.

Kare Dalga Yükselme Süresi: 3 saniyeden daha iyi.

Faz Kayması: 20 Hz'de 0,5 dereceden az; 20 kHz'de 12 dereceden az.

Dönüş Hızı: Saniyede 30 V'tan fazla.

Toplam Harmonik Bozulma: 1 watt ila 150 watt rms arasında yüzde 0,05'ten az, her iki kanal da aynı anda 0,5 Hz ila 20 kHz arasında 8 ohm'a yönlendirilir.

IM: 0,015 watt'tan 150 watt'a kadar yüzde 0,05'ten az.

Uğultu ve Gürültü: 150 watt'ın altında 100 dB'den daha iyi.

Giriş Empedansı: 10k ohm.

Giriş Hassasiyeti: 150 watt için 1,25 V.

Teknik özellikler

Güç çıkışı: Kanal başına 150 watt, 8Ω'a (stereo), 300 watt, 16Ω'a (mono)

Frekans yanıtı: 4Hz - 40kHz

Toplam harmonik bozulma: %0,05

Sönümleme faktörü: 300

Giriş hassasiyeti: 1,25V

Sinyal-gürültü oranı: 100dB

Boyutlar: 483 x 356 x 235 mm

Ağırlık: 24,9 kg
