Thorens New Reference Turntable

Thorens Yeni Referans Plakçalar

Seismion ile tam entegre aktif titreşim izolasyonu

Thorens Yeni Referansı, müzik kayıtlarının mükemmel bir şekilde yorumlanması için gösterdiğimiz çabanın sonucudur. Bir döner tabladaki elektrik sinyalleri, bir vinil kaydın olukları boyunca hareket ederken kartuşun kaleminin mekanik titreşimleriyle oluşturulur. Bu titreşimler sese dönüştürülür.

Tam olarak aynı şekilde, döner tablanın diğer tüm mekanik titreşimleri işlenir ve bozulmaya ve diğer istenmeyen etkilere neden olur. Bu titreşimlerin kaynakları, örneğin bina titreşimleri, etrafta dolaşan insanlar, müziğin ses dalgaları ve pikabın kendisinden gelen kendi kendine üretilen titreşimlerdir. Gerçek müzik titreşimleri ile parazitik rahatsızlıklar arasında ayrım yapmak mümkün olmadığından, bunlardan mümkün olduğunca kaçınılmalıdır.

Yeni Referans'ın yapımından ve tasarımından sorumlu olan Helmut Thiele'nin etrafındaki Thorens tasarım ekibi bu zorluğun üstesinden geldi.

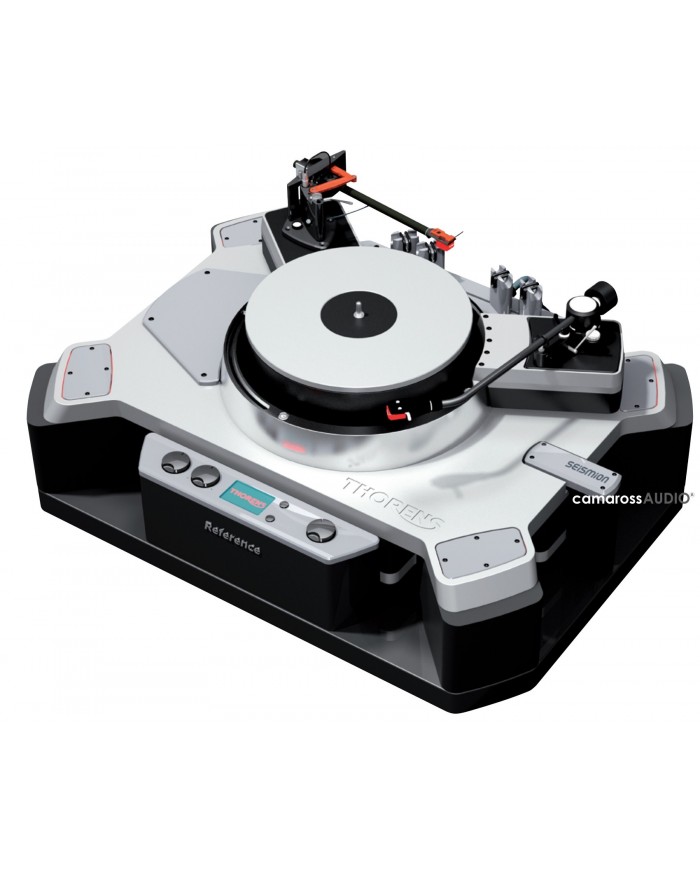

Thorens New References ile ilk kez bir döner tabla, tamamen aktif bir titreşim yalıtım sistemi ile birlikte sıfırdan tasarlandı ve optimize edildi. Thorens, sınıfının lideri aktif titreşim izolatörleri ile uluslararası üne sahip Alman şirketi Seismion ile bir araya gelerek, sistemin ayrılmaz bir parçası olarak titreşim izolasyon sistemi etrafında tasarlanan bir döner tabla oluşturdu. Seismion, yarı iletken endüstrisi, nanoteknoloji ve bilimsel laboratuvarlar için kullanılan aktif izolasyon sistemlerindeki uzmanlığını, daha önce pikaplarda hiç görülmemiş ve deneyimlenmemiş bir titreşim yalıtımı oluşturmak için tamamen kullandı.

Aktif titreşim yalıtımı, son derece yüksek hassasiyete sahip piezoelektrik hızlanma sensörlerine ve rakipsiz düşük gürültü ve bozulma içermeyen kontrol kuvvetleri üretmek için tamamen doğrusal bir elektronik kontrol devresine dayanmaktadır. Bu sofistike mekatronik sistem, Sky-Hook-Sönümlemeye dayanır ve zaten 1 Hz'in altındaki rahatsızlıkları izole eder ve bunları 10 Hz ve üzeri frekanslarda% 1'den (-40 dB) daha azına düşürür. Böyle bir performans, diğer izolasyonlardan çok daha üstündür (Şekil 1). Bu şekil, aktif izolasyon sisteminin - Sky-Hook-Damper - ve yüksek performanslı bir Hava Körüğünün karşılaştırmasını göstermektedir. Özellikle rezonans etrafındaki kritik frekanslarda, aktif izolasyon 100 kata kadar daha iyi bir performansa sahiptir. 10 Hz'de hala bir Hava Yayından yaklaşık 17 kat daha güçlüdür. Kauçuk bağlantılar gibi diğer amortisörler çok daha düşük bir performans seviyesindedir ve bu karşılaştırmada gösterilmemiştir.

Genel sistem, ağırlık merkezinin - COG - izolasyon düzlemine yakın olacağı şekilde tasarlanmıştır. Bu şekilde, yatay titreşimlerin ve eğme hareketlerinin bağlanması büyük ölçüde azalır (Şekil 2). Ayrıca, şasinin kendisi, yüksek oranda sönümlenmiş malzemelerden oluşan katmanlı yapısı ile rezonanssız hale getirilmiştir.

Titreşim izolasyonunun sonucu, kişinin neredeyse hiç deneyimlemediği gibi saf müziktir. Etki, ayak düşme titreşimlerinin basit bir şekilde ortadan kaldırılmasının çok ötesine geçer. Aslında, nanometreden piko metreye kadar olan aralıktaki küçük titreşimler bile, temassız aktüatörler nedeniyle hala verimli bir şekilde izole edilmiştir. Sistem ayrıca sessiz ve yüksek sesli sekanslar arasında yüksek dinamiklere sahip müziği son derece hızlı bir şekilde takip eder, çünkü aktif kontrol kuvvetleri sistemi stabilize eder ve izolasyon sisteminin anlık yerleşme süresine yol açar. Döner tablayı 20 mikrometre içinde hassas bir şekilde dengeleyen uyarlanabilir bir tesviye sistemi, aktif izolasyon sistemini tamamlar.

Seismion tarafından yenilikçi plaka mutlak hız sönümlemeli tahrik ünitesi

Her döner tablanın diğer temel parçası tahrik ünitesidir. Nihai hedef, plakanın mükemmel ve sabit dönüş hızını gerçekleştirmektir. Bu, hem mutlak hız hem de vay ve çırpınma olarak da adlandırılan ortalama değerin etrafındaki hızın modülasyonları ile ilgilidir.

Thorens New Reference, 120° kaydırılmış sinüs sinyallerine sahip üç adet lineer güç amplifikatörü tarafından tahrik edilen yüksek kaliteli Alman yapımı 3 fazlı senkron motora sahiptir. Motor torku tablaya bir kayışla iletilir (Şekil 3). Hidrodinamik rulman, yağlama teorisi denklemleri kullanılarak optimize edilmiştir. Bu bağlamda, yağlama filminin kalınlığını ve rulmanın çapını tanımlayan Sommerfeld numarası kullanılır. Bu sayı, hidrodinamik alanında birkaç temel araştırma yapan Alman fizikçi Arnold Sommerfeld'in adını almıştır. Küçük bir Sommerfeld numarası, rulmanın zaten çok düşük dönüş hızlarında ortalandığı anlamına gelir, bu da aşınmayı en aza indirir ve eksantriklik ve girdap gibi merkez dışı hataların minimum olmasını sağlar. Hidrodinamik rulman Almanya'da üretilmekte ve el işçiliği ile yapılmaktadır.

Yenilikçi aktif sönümleme tekniği ile birlikte, kayış tahrikli yaklaşımın birkaç önemli avantajı vardır:

1. Doğrudan Tahrikli sistemlerin aksine, döner tabla tablası, elastik kayış nedeniyle tahrik motorundan izole edilmiştir. Bu nedenle tablanın yüksek ataleti verimli bir şekilde kullanılır ve pasif olarak plakanın sabit bir hızı olarak kalmasına yardımcı olur. Ayrıca, motordan kaynaklanan herhangi bir dalgalanma, plaka / kayış ikinci dereceden düşük geçiş özellikleri tarafından güçlü bir şekilde bastırılır.

2. Kayış tahrikli sistemlerin ortak bir dezavantajı, plakanın wow ve flutter olarak gözlemlenen potansiyel rezonansıdır. Tablanın dönme ataleti, kayışın elastikiyeti ile birlikte salınımlı bir sistem oluşturur. Rezonans frekansı tipik olarak yaklaşık 4 Hz'dir, ancak sistemin gerçek parametre değerlerine bağlıdır. Şekil 4'teki turuncu grafik, tüm rahatsızlıkların güçlü bir şekilde güçlendirildiği 4 Hz civarında bir tepe noktasını göstermektedir. Bu, tablanın dönme hızının artık sabit olmadığı, ancak ortalama hız etrafında 4 Hz ile modüle edildiği anlamına gelir. Bu etki vay olarak bilinir ve özellikle insan kulağı bu frekans aralığına en duyarlı olduğu için oldukça istenmeyen bir durumdur. Şekil 5, DIN 45507 veya IEC 386'da açıklandığı gibi ağırlıklandırma eğrisini göstermektedir. Bu tartımın maksimumu, tabla / yatak sisteminin tipik rezonansı ile olumsuz bir şekilde çakışmaktadır. Tablanın titreşimleri, esas olarak

tabla yatağındaki sürtünme, mükemmel dairesel olmayan bir plaka, kayışın düzensizlikleri ve torku motordan iletmek için gerekli olan kayış ile plaka arasındaki kayma ile uyarılır. Turuncu grafik, daha yüksek frekanslar için keskin bir şekilde düşer. Bu, plaka ataletinin istenen etkisidir.

Thorens Yeni Referans, Seismion'un yenilikçi ve son derece etkili bir aktif sönümleme sistemine sahiptir. Aktif titreşim izolatörü "Reactio"da yer alan gökyüzü kancası sönümleme sistemleri ile ilgili derin bilgi birikimi ve deneyim, plakanın tamamen yeni aktif sönümleme yaklaşımı için kullanılır.

Tablanın dönüş hızı hesaplaması, 20 yıl boyunca maks. 3 ppm'lik uzun süreli stabiliteye sahip iki ultra yüksek hassasiyetli kuvars osilatörüne dayanır ve Yeni Referansın kullanım ömrü boyunca bir güvenlik çapraz kontrolü ve güvenilir hız kontrolü sağlar. Aslında, mutlak hızın 20 yıl boyunca dakikada 33.3332 ila 33.3334 dönüş aralığında kaldığı anlamına gelir.

Plaka miline monte edilen yüksek hassasiyetli rotasyon kodlayıcısının sinyali, plakanın mutlak hız sönümlemesini gerçekleştiren kontrol elektroniğine beslenir. Bu etki, kayışla

çalışan döner tablalarda yaygın olarak kullanılan yüksek viskoziteli tabla rulmanlarıyla karşılaştırılabilir. Bununla birlikte, Thorens New Reference için tasarlanan aktif sönümleme sisteminin, viskoz tabla rulmanları tarafından gerçekleştirilen pasif sönümleme tekniklerine kıyasla birçok avantajı vardır:

· Aktif sönümleme, rezonans amplifikasyonunu 4 Hz'de azaltır ve keskin düşüşü daha yüksek frekanslarda tutarken, yüksek viskoziteli bir tabla yatağı, grafik keskin bir şekilde düşmediğinden ve tablanın atalet etkisi en iyi şekilde kullanılmadığından, yüksek frekanslar üzerinde olumsuz bir etkiye sahiptir

· Aktif sönümleme etkisi, pasif araçlardan çok daha fazla arttırılabilir (Şekil 4'te daha düşük mavi çizgi), maksimum pasif viskoz sönümleme, Şekil 4'te kesikli turuncu çizgi olarak gösterilmiştir

· Tabla yatağı, sönümleme aktif olarak üretildiği için mümkün olduğunca sürtünmesiz olacak şekilde tasarlanabilir. Sonuç olarak bu rulman, viskoz sönümlemeli rulmanın aksine sadece minimum sabit frenleme momenti üretir.

· Düşük frenleme momenti nedeniyle, motor ve kayış üzerindeki gerilimler önemli ölçüde daha düşüktür. Böylece tüm rahatsızlıklar en aza indirilir ve kullanım ömrü de uzatılır. Aktif sönümleme, sabit bir frenleme torku oluşturmaz, ancak modülasyon frekanslarını ortadan kaldırmak için yalnızca dinamik momentler oluşturur.

Sonuç olarak, Thorens New Reference'daki mutlak hız sönümleme sistemi, herhangi bir frekans modülasyonunu mümkün olan en yüksek seviyede verimli bir şekilde emer.

Son olarak, önceki bölümde açıklanan aktif izolasyon sistemi de daha iyi bir Wow ve Flutter performansına katkıda bulunur, çünkü tablanın yerleştirildiği tüm alt şasiyi stabilize eder.

horens New Reference, 3 adede kadar ton kolu tabanı ile donatılabilir ve 9 ", 10 " ve 12 inç tonları barındırabilir. Yeni geliştirilen TP160 kesme rulmanı tonlama koluna ek olarak, 12" inç uzunluğunda ve sürekli gümüş kablolama, Thiele TA01 ton kolu da kullanılır.

Thiele TA01'in karmaşık kinematiği, döner bir ton kolunun hassas ve sert rehberliğini teğetsel bir ton kolunun avantajlarıyla birleştirir. Bu tasarım, kartuşu kayıt boyunca 0,036 derecelik maksimum izleme hatası açısıyla yönlendirir. Tonearm tüpü çift cidarlıdır ve optimum sönümleme için 2 bileşenli bir jel ile doldurulur. Bu tasarımın sonucu benzersiz bir uzamsal çözünürlük, aşırı ayrıntı ve mükemmel tonalitedir.
