Pioneer PD-6030

Pioneer PD-6030 Disk Dengeleyiciye Sahip Yüksek Performanslı CD Çalar

Disk Dengeleme ve Hassas Mekanizma Teknolojileri

Performansı olumsuz etkileyen diskin kendi hafif titreşimini önlemek için malzeme ve şekil iyileştirilmiş ve malzemenin yüzeyinde yeni geliştirilmiş özel reçineye sahip yeni bir disk dengeleyici kullanılmıştır.

Ayrıca, dört bilyalı rulmandan oluşan bilyalı hizalama disk dengeleyici kullanılarak, disk dengeleyicinin dönme ekseni, disk tablasının dönme ekseniyle otomatik olarak hizalanır. Bu, disk dengeleyicinin gerekli hareket aralığını korurken dönme ekseninin yanlış hizalanmasını ortadan kaldırır.

Servo Sistemi ve Optik Bileşenler

 Doğrusal bir servo sistemi, alıcının temel özelliklerini daha da iyileştirmek, aktüatörün gereksiz rezonansını ve çapraz etkileşimini ortadan kaldırmak ve uygun servo özellikleri ve kazanç kontrolü ile ses atlamasını önlemek için kullanılmıştır.

Alıcı kısmı için yeni geliştirilmiş küçük boyutlu bir alıcı kullanılmıştır.

Yeni tip bir aktüatör kullanır ve yeterli ikincil kesit momenti sağlanırken ölçülen lens tabanının, özel sertleştirilmiş yüzeye sahip berilyum bakır yay ile desteklendiği bir yapıya sahiptir.

Bu yay, titreşim dinamiklerini dikkate alan bir dalga formu şekline sahiptir. Basit bir manyetik devre ile hareketli parçanın ağırlık merkezini verimli bir şekilde yönlendirir ve servo devre ile birlikte çukuru takip eder.

Ayrıca, manyetik devre yüksek iç kayıplı bir tabanla desteklenerek dış titreşimlere karşı dayanıklı hale getirilir.

Kasa Yapısı ve Sinyal Aktarımı

Yeterli rijitlik ve kompakt şekil elde etmek için gövde kutu şeklinde olup ince duvarlı hassas alüminyum döküm kullanılmıştır.

 Yüksek saflıkta iletim amacıyla saf bir iletim sistemi benimsenmiştir.

Dijital kısım, disk dengeleyici sayesinde diskin gereksiz titreşimini azaltır ve dış gürültünün dijital sinyal üzerindeki olumsuz etkisini ortadan kaldırır.

Ses Devresi Tasarımı

Ses bölümünde, her blok devresine düşük empedans artışı sağlamak için PCB üzerindeki ses devresine yakın bir yere düşük gürültülü düşük çıkış empedanslı bir regülatör yerleştirilmiştir.

Ayrıca, L ve R için ortak IC kullanımı ortadan kaldırılmış ve L ve R simetrik düz desen benimsenmiştir.

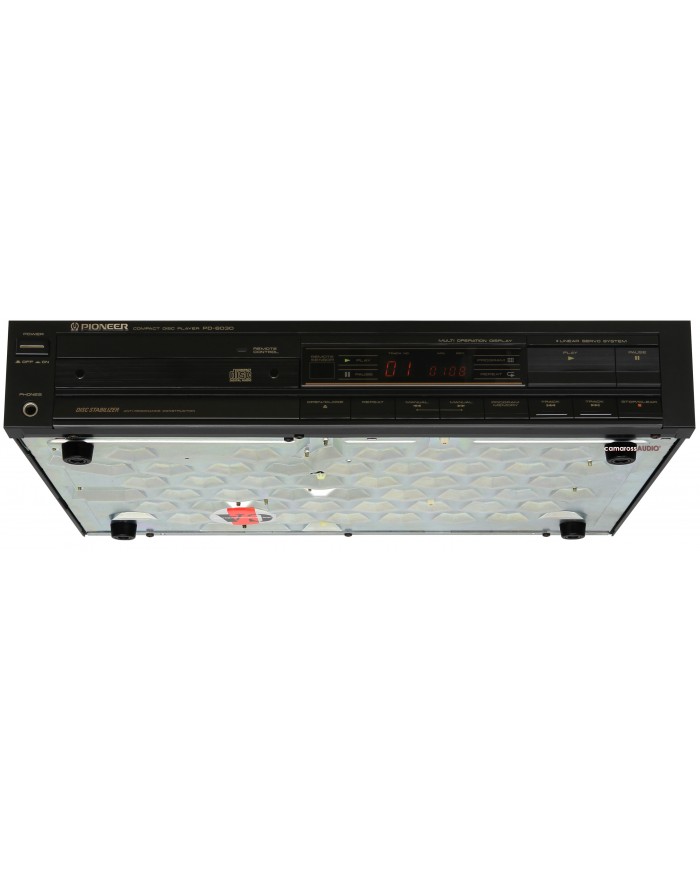

Şasiye petek nervürler eklenerek yüksek rijitlik elde edilmiştir.

Ek olarak, optik sistem mekanizmasını dış titreşimlerden korumak için ağırlık merkezi, mekanizmanın destek parçasından daha aşağıda olacak şekilde tasarlanmıştır.

Sonuç olarak, dengesiz yanal titreşim azalır ve daha istikrarlı sinyal okuması mümkün olur.

Kullanıcı Fonksiyonları ve Ekran

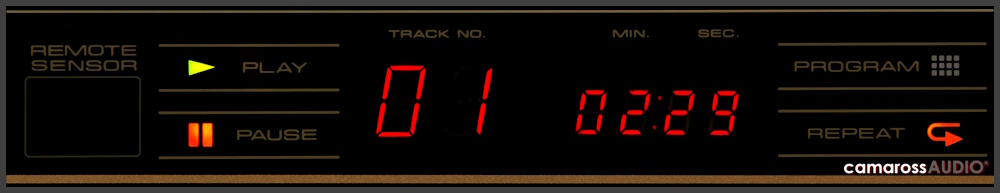

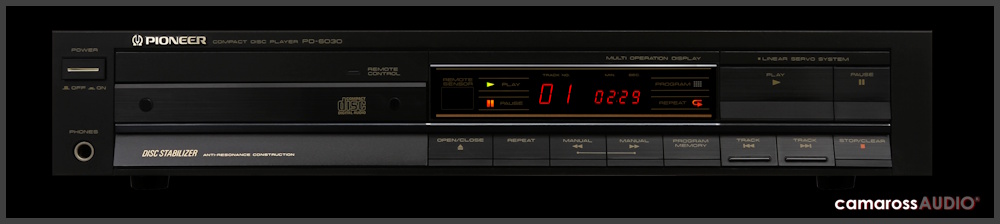

Performans durumunu, parça numarasını ve geçen süreyi gösteren 6 haneli bir ekrana sahiptir.

Bir programda 24 şarkı çalabilirsiniz. Ayrıca tüm şarkılar/programlar/tek bir şarkı için tekrar fonksiyonu da mevcuttur.

 Teknik özellikler

Tip: CD Çalar

Trey: Üç ışınlı yarı iletken lazer sistemi

DA Dönüşümü: 16 bit düz çizgi

Frekans karakteristiği: 4 Hz ila 20 kHz, ± 0,5 dB

Sinyal-gürültü oranı (EIAJ): 97 dB veya daha fazla

Dinamik Aralık (EIAJ): 95 dB veya daha fazla

Kanal Ayrımı (EIAJ): 92 dB veya daha fazla

Vay canına ve heyecan (EIAJ): Ölçüm limiti (± %0,001 Tepe Değeri) veya daha az

Toplam Harmonik Bozulma Faktörü (EIAJ): %0,004'ten fazla değil

Çıkış Gerilimi (EIAJ):  2 V ± 0,5 V

Kanal sayısı: 2 kanal (stereo)

Güç: 100 VAC, 50Hz/60Hz

Güç tüketimi:12W

Dış boyutlar: Genişlik 420 x Yükseklik 80 x Derinlik 290 mm

Ağırlık: 4,2 kg

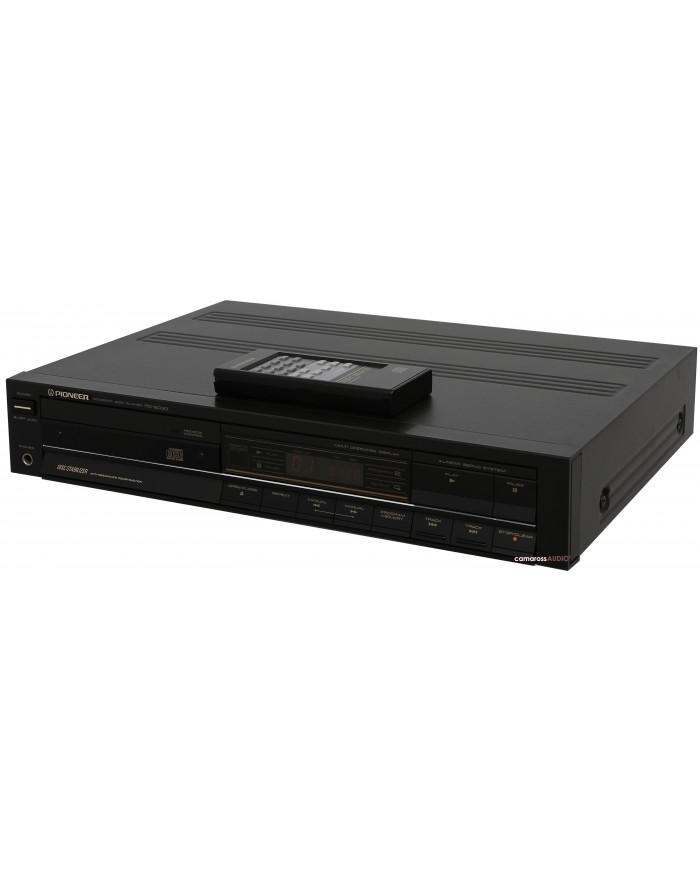

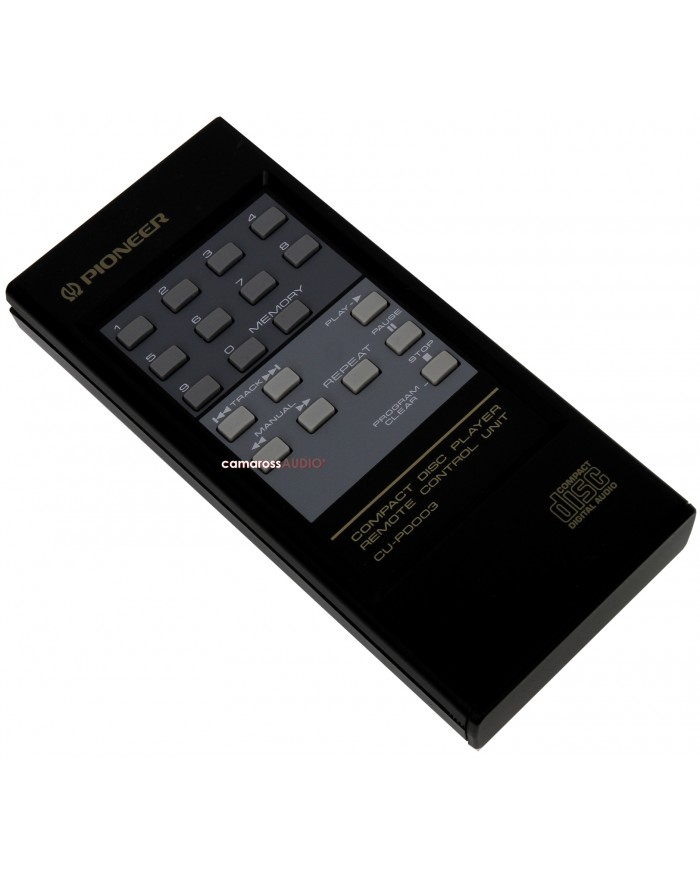

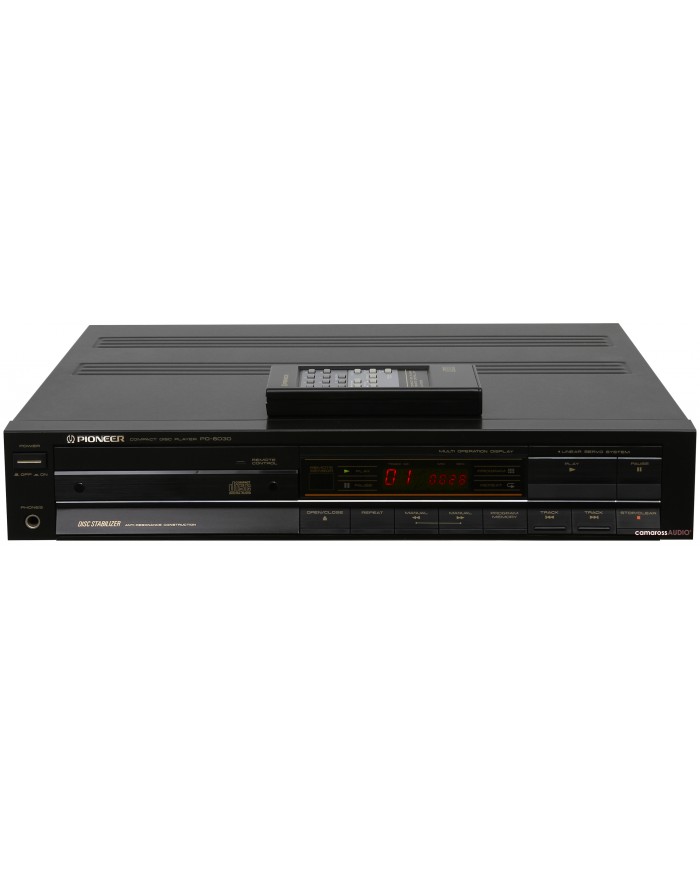

EK: Uzaktan Kumanda CU-PD003
