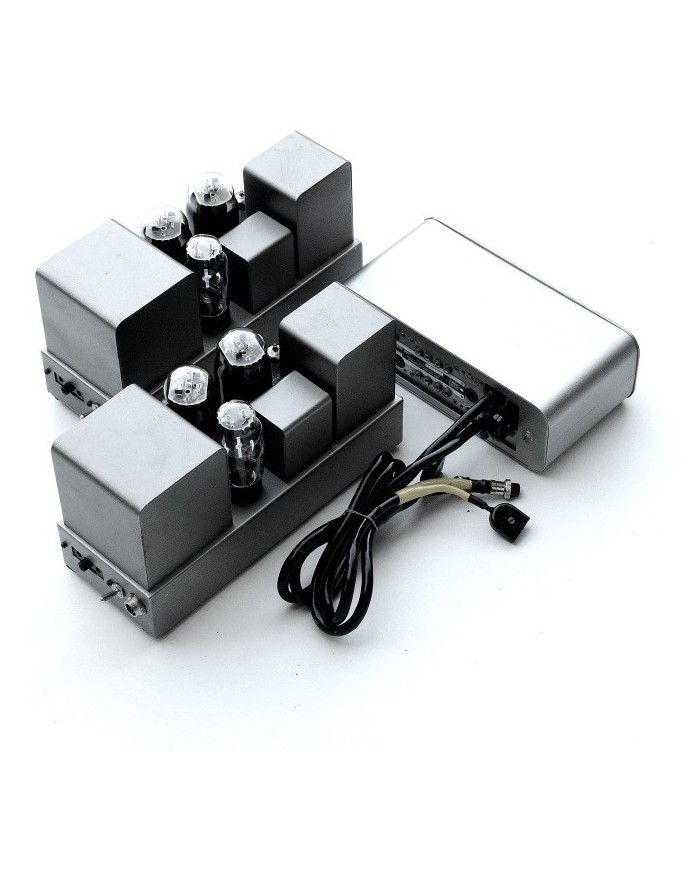

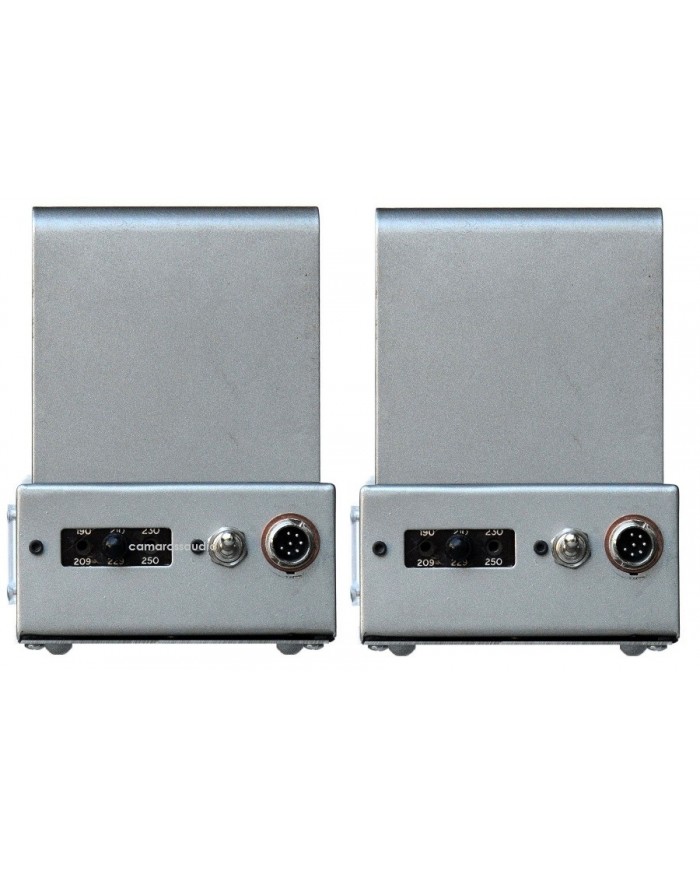

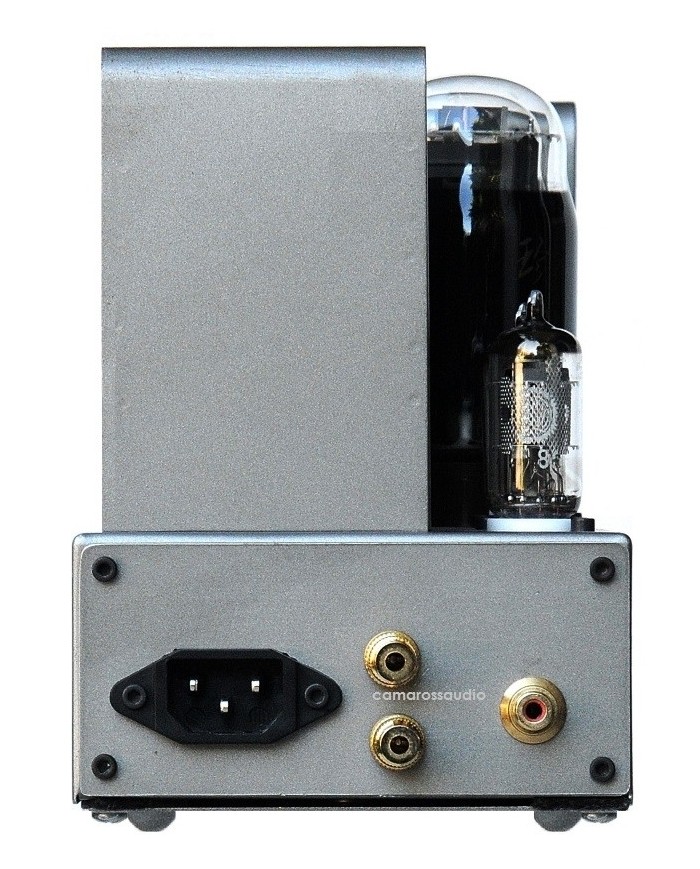

QUAD 22 & QUAD II – Lambalı Preamplifikatör ve Mono Power Amplifikatör Takımı
QUAD 22 ve bir çift QUAD II, İngiliz hi-fi tarihinin en önemli klasik amplifikatör sistemlerinden biridir. Peter Walker'ın tasarladığı QUAD II mono power amplifikatör 1953'te, stereo QUAD 22 preamplifikatör ise 1959'da piyasaya çıktı. QUAD II 1970'e kadar yaklaşık 90.000 adet üretilerek döneminin en başarılı lambalı power amplifikatörlerinden biri oldu.

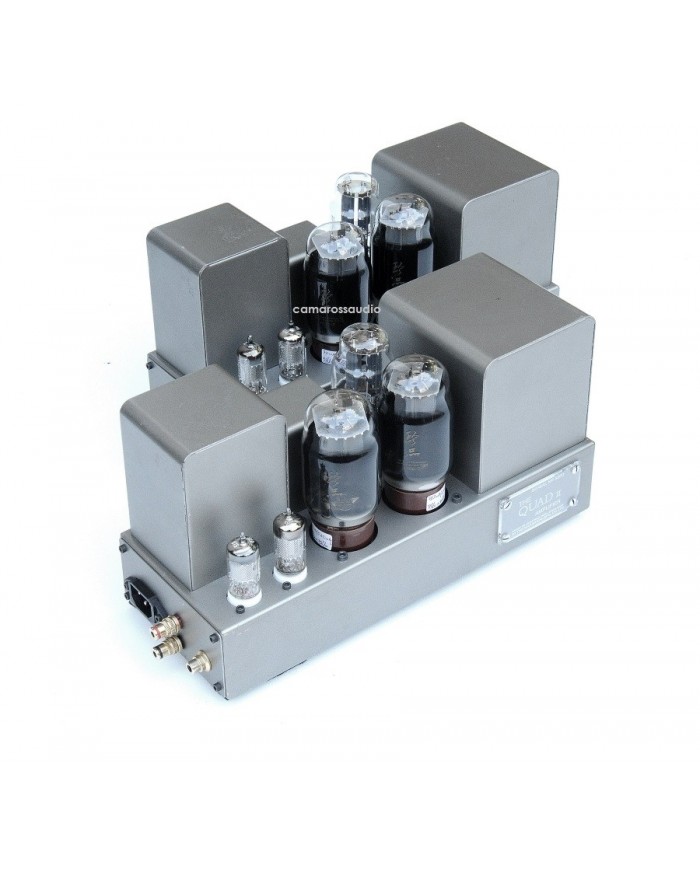

Her QUAD II, push-pull çalışan iki KT66 çıkış tüpüyle 15 W üretir. Tasarımın en önemli taraflarından biri, çıkış trafosu ve katot bağlantılı özgün çıkış devresidir. QUAD 22 ise iki EF86 ve iki ECC83 kullanan, dönem plaklarının farklı equalization standartlarına uyum sağlayabilen tamamen lambalı stereo kontrol ünitesidir.
QUAD II Piyasaya Çıkış Yılı: 1953
QUAD 22 Piyasaya Çıkış Yılı: 1959
QUAD II Üretim Bitiş Yılı: 1970
ÖNE ÇIKAN ÖZELLİKLER
Tamamen lambalı pre/power sistem

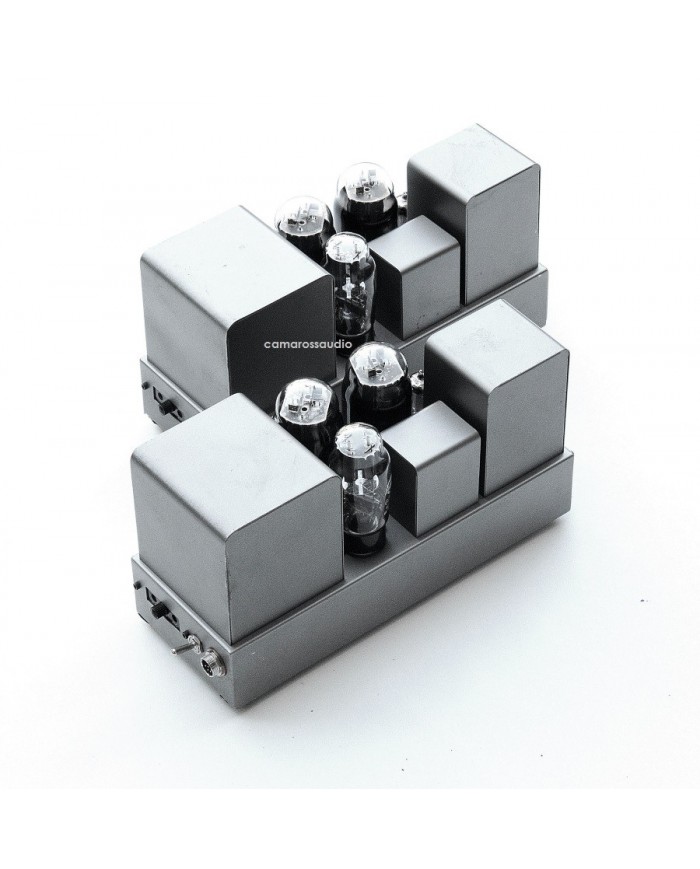

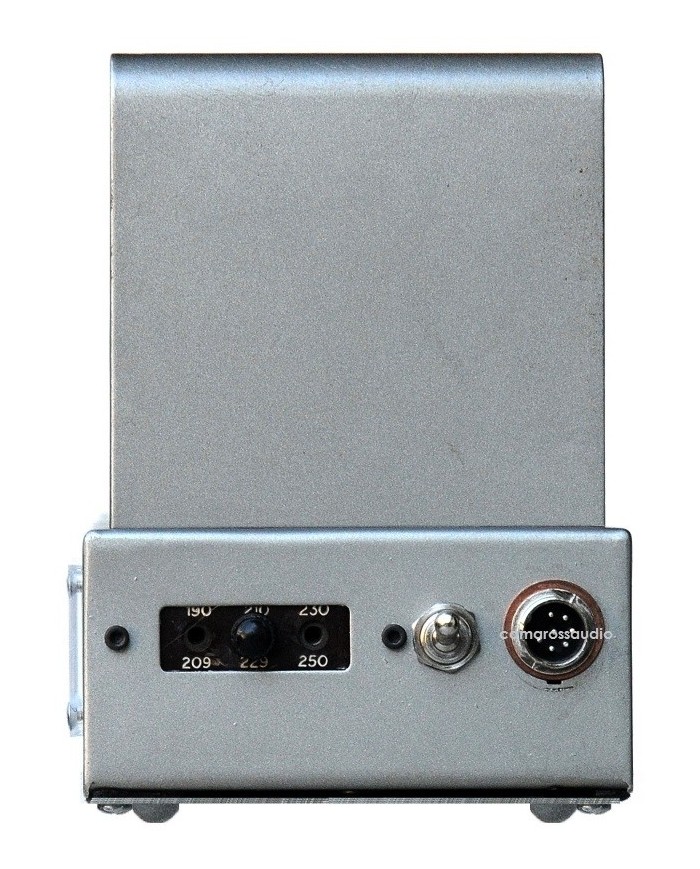

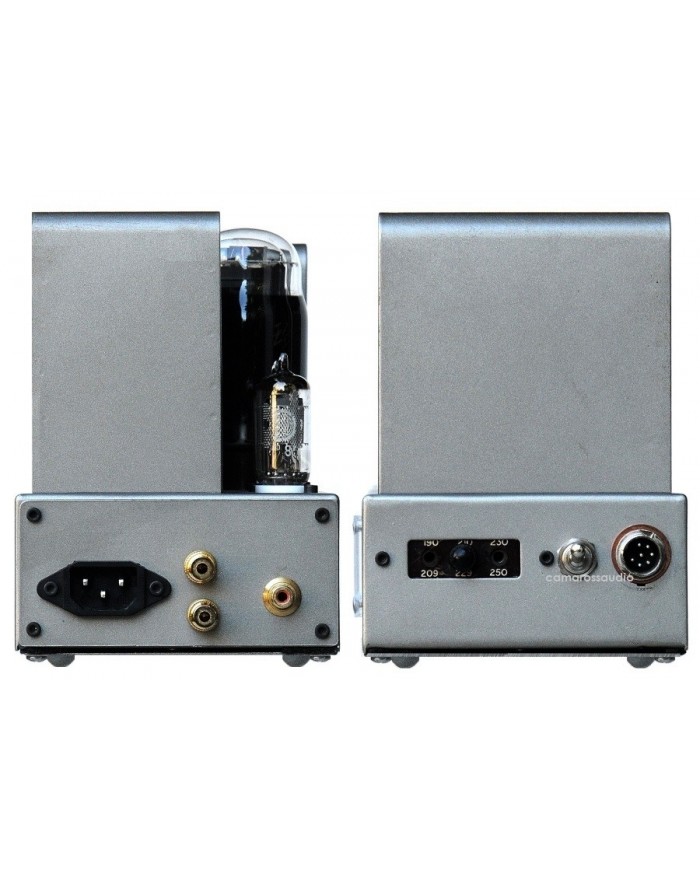

2 adet mono QUAD II power amplifikatör
15 W / kanal
Push-Pull KT66 çıkış katı
Özgün cathode-coupled çıkış topolojisi
Özel QUAD çıkış trafoları

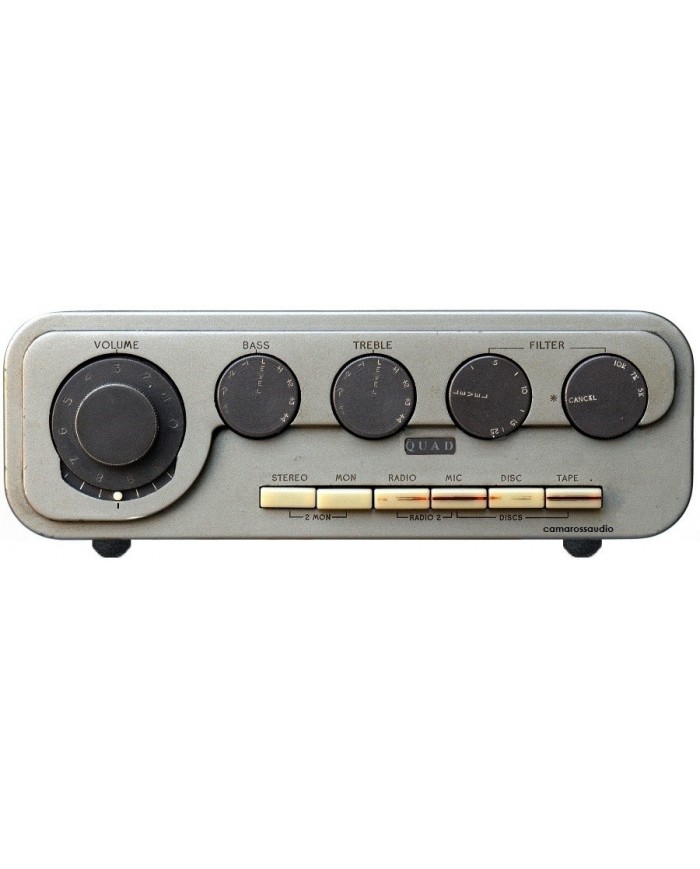

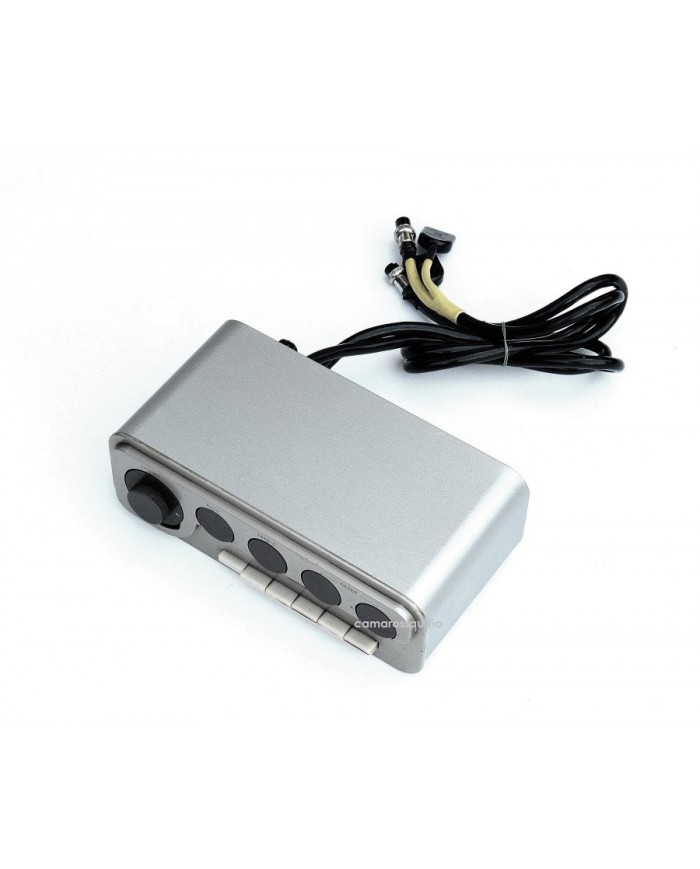

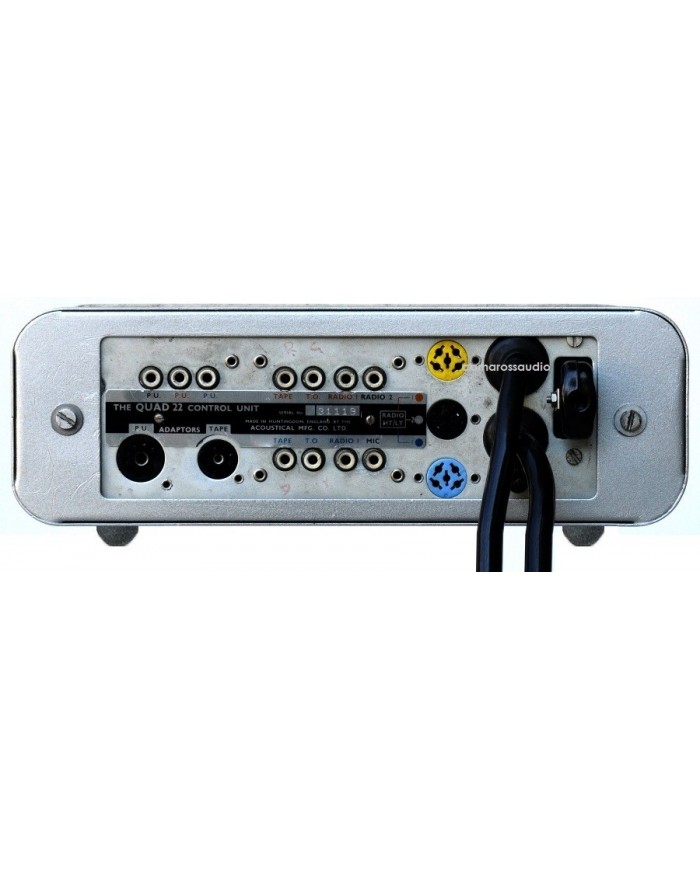

QUAD 22 tamamen lambalı stereo preamplifikatör
Dönem plakları için farklı equalization seçenekleri
Ayarlanabilir yüksek frekans filtresi
Bass / Treble kontrolü
İngiltere üretimi
TEKNİK ÖZELLİKLER – QUAD II
Tip: Mono Lambalı Power Amplifikatör
Çıkış Gücü: 15 W
Frekans Cevabı: 20 Hz–20 kHz, ±0,2 dB içinde
Genişletilmiş Frekans Cevabı: 10 Hz–50 kHz, ±0,5 dB içinde
Distorsiyon: <%0,1, 12 W / 700 Hz, 3. ve üst harmonikler
Giriş Hassasiyeti: 1,4 V RMS / 15 W
Giriş Empedansı: 1,5 MOhm / 10 pF
Sinyal/Gürültü: 80 dB, 15 W referanslı
Hoparlör Empedansı: 7 Ohm / 15 Ohm
Çıkış Tüpleri: 2 x KT66
Giriş/Sürücü Tüpleri: 2 x EF86
Rectifier: 1 x GZ32
Güç Tüketimi: 90 W
Boyutlar: Yaklaşık 330 x 121 x 165 mm
Ağırlık: Yaklaşık 8,3 kg / adet
TEKNİK ÖZELLİKLER – QUAD 22
Tip: Stereo Lambalı Preamplifikatör / Control Unit
Tüpler: 2 x EF86, 2 x ECC83 / 12AX7
Frekans Cevabı: 20 Hz–20 kHz
Distorsiyon: Yaklaşık %0,02, kontroller Level konumunda
Line Giriş Hassasiyeti: 70 mV
Microphone Giriş Hassasiyeti: 1,5 mV
Preamp Çıkışı: 1,4 V RMS
Tape Çıkışı: Yaklaşık 250 mV
Line Sinyal/Gürültü: Yaklaşık 70 dB
Tone Control: Bass / Treble
High Frequency Filter: 5 / 7 / 10 kHz
Balance: Var
Boyutlar: Yaklaşık 267 x 89 x 152 mm
Ağırlık: Yaklaşık 4 kg
HOPARLÖR TAVSİYESİ
Klipsch Heresy IV
Tannoy Stirling III LZ Special Edition
Audio Note AN-E
Klipsch Cornwall IV
Living Voice Auditorium R25A
Triangle Signature Delta
Blumenhofer Fun 13 MK2
15 W güç nedeniyle hoparlör seçimi önemlidir. Empedansı kolay ve yüksek hassasiyetli hoparlörler tercih edilmelidir. Ayrıca orijinal QUAD II'nin 7 ve 15 Ohm çıkışları günümüzün tipik 4 Ohm hoparlörleri düşünülerek tasarlanmamıştır.
ARTILAR / EKSİLER
Artıları: QUAD II'nin çıkış trafosu ve özgün katot bağlantılı push-pull devresi gerçek bir mühendislik klasiğidir. Doğru hoparlörle orta frekans doğallığı, vokal dokusu ve akıcı müzikal sunumu bugün bile etkileyici olabilir. QUAD 22 ile birlikte kullanıldığında yalnız bir vintage amplifikatör değil, 1950'lerin sonundaki İngiliz hi-fi anlayışını bütün olarak temsil eden tarihi bir sistemdir.
Eksileri: Burada yaş konusunu normal bir vintage cihazdan çok daha ciddi ele almak gerekir. En eski QUAD II'ler bugün 73, QUAD 22 ise 67 yaşına ulaşmıştır. Kondansatörler, dirençler, tüp soketleri, kablolama, konektörler, güç trafoları ve özellikle son derece değerli çıkış trafolarının durumu kritik önemdedir. Orijinal KT66 tüplerin bulunması da tek başına sağlıklı olduklarını göstermez.
QUAD 22 günümüz kaynakları açısından da pratik değildir; giriş hassasiyetleri, bağlantıları ve eski plak equalization sistemi modern preamplifikatörlerden tamamen farklı bir döneme aittir. 15 W QUAD II de modern düşük hassasiyetli ve 4 Ohm'a inen birçok hoparlör için uygun değildir.
Bu yaşta “hiç el değmemiş, tamamen orijinal” ifadesini otomatik olarak olumlu kabul etmiyoruz. 60–70 yıllık kondansatörlerle çalışan bir amplifikatör, uzman tarafından doğru değerlerde kaliteli parçalarla restore edilmiş bir örnekten daha güvenli değildir. Buna karşılık yanlış parçalarla ve özgün devreye zarar verilerek yapılmış restorasyon da ciddi dezavantajdır.
CAMAROSSAUDIO YORUM
QUAD II sıradan bir eski lambalı amplifikatör değildir; hi-fi tarihinin gerçekten önemli tasarımlarından biridir. Bu nedenle koleksiyon değeri ile ses performansını birlikte değerlendirmek gerekir.
Fakat bugün 60–70 yaşındaki elektronik cihazlardan söz ediyoruz. “Çalışıyor” demek bizim için yeterli değildir. Güç ve çıkış trafolarının sağlığı, yapılan restorasyonun kalitesi, tüpler ve iki mono amplifikatörün birbirine eş çalışması ölçülmelidir.
İyi restore edilmiş bir QUAD 22 + QUAD II takım, doğru yüksek hassasiyetli hoparlörle bugün bile çok özel çalabilir. Ancak bu yaştaki bir sistemde kuralımız daha da nettir: tarihi değerine saygı duyuyoruz, fakat kondisyonunu romantikleştirmiyoruz
