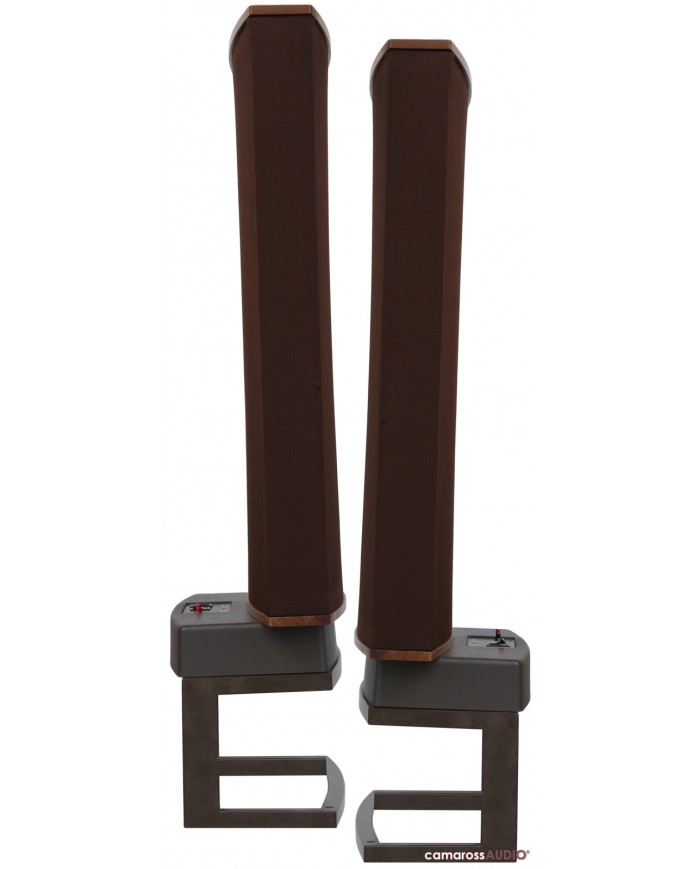

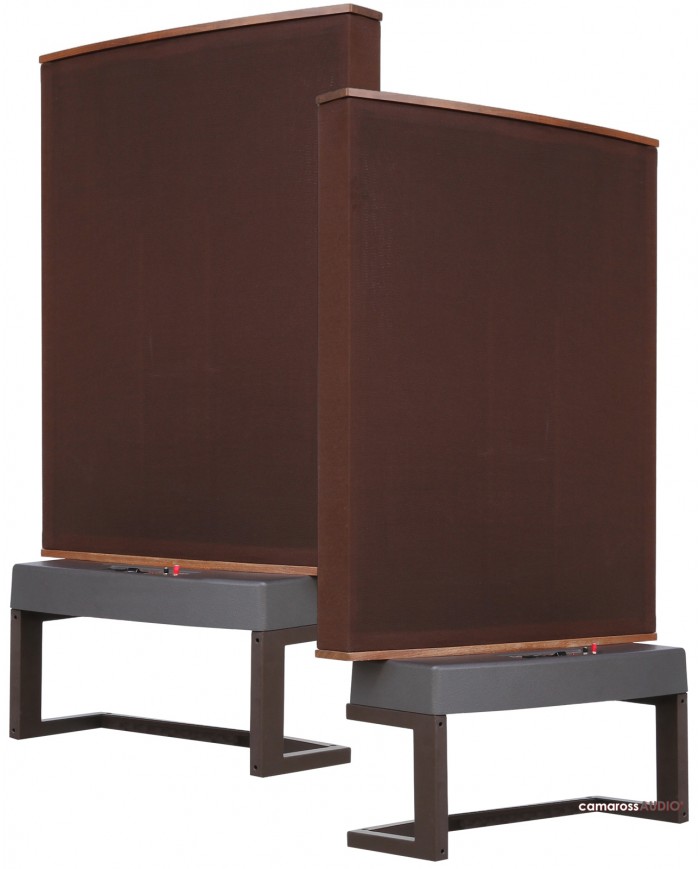

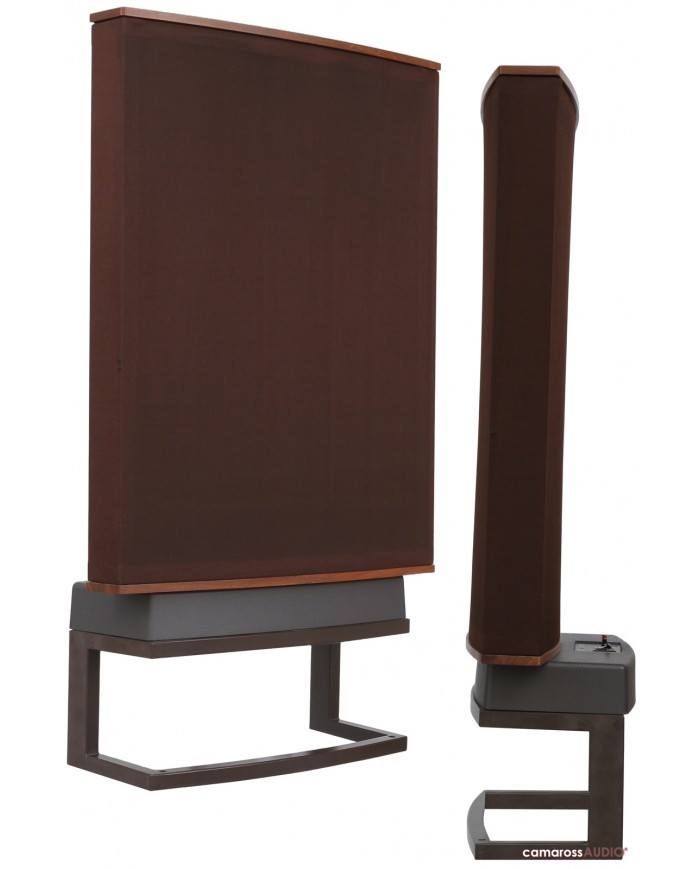

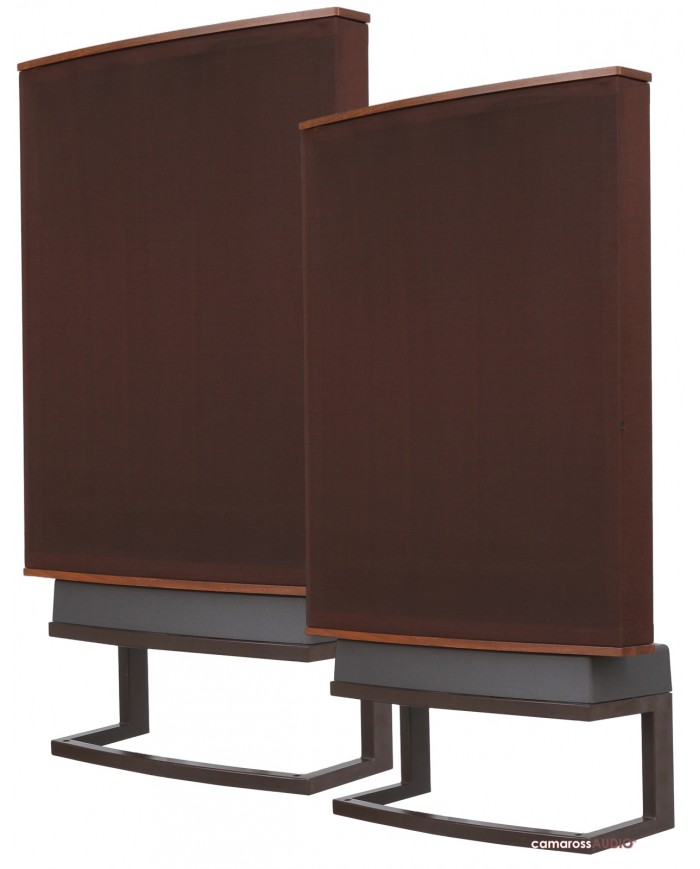

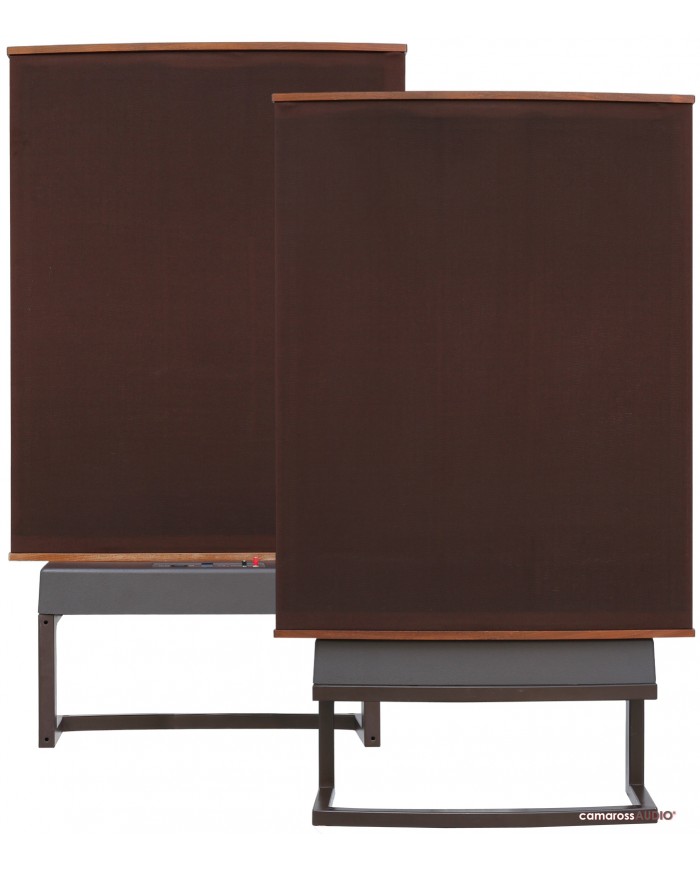

Efsanevi Quad ESL-63 Tam Aralıklı Elektrostatik Hoparlör
Quad ESL-63, Peter Walker tarafından mükemmel bir nokta kaynaklı akustik dalga cephesini taklit etmek üzere tasarlanmış efsanevi tam aralıklı elektrostatik hoparlördür. Daha ziyade ciddi plak dinleyicilerinin istekleri dikkate alınmıştır.
Benzersiz Radyasyon Sistemi
Benzersiz bir radyasyon sistemi kullanan tam aralıklı bir elektrostatik hoparlördür. Diyafram yüzeyi, gecikme hatlarıyla beslenen eş merkezli dairesel alanlara bölünmüştür. Hoparlöre iletilen bir darbe önce dairenin merkezine, ardından sırayla her bir daha büyük halkaya gider ve sonunda çevreye ulaşır. Bu, sonlu boyuttaki gerçek bir ses kaynağının yaydığı dalga cephesine benzer, küresel bir dalga cephesine yakın bir yaklaşım üretir. Pratik anlamda sonuç, (1) neredeyse mükemmel faz uyumlu ve (2) dinleme alanını kapsayan çok geniş bir açı boyunca tiz ışınlamadan arınmış bir sistemdir.
Teknik Özellikler
Akustik ve Elektrik Özellikleri
Tip: Tam aralıklı dipol elektrostatik hoparlör sistemi.
Nominal empedans: 8 ohm (minimum 6.2 ohm'a düşer).
Hassasiyet: 1 metrede 2.83V RMS için 86 dB SPL (1 metrede volt/1.5 μbar eşdeğer).
Frekans Yanıtı: 35 Hz'den 20 kHz'nin üzerine (-6 dB eksen bant sınırları).
Yönlendirme Endeksi: 125 Hz'de 5 dB, 500 Hz'de 6,4 dB, 2 kHz'de 7,2 dB ve 8 kHz'de 10,6 dB.
Maksimum Çıkış: 2 metre ekseninde 2 N/m² (yaklaşık 106 dB tepe).
Güç ve Giriş Yetenekleri
Güç Kapasitesi: Maksimum 100W.
Maksimum Sinyal Girişi: 10V RMS sürekli, bozulmamış çıkış için 40V program tepesi, 55V izin verilen tepe giriş.

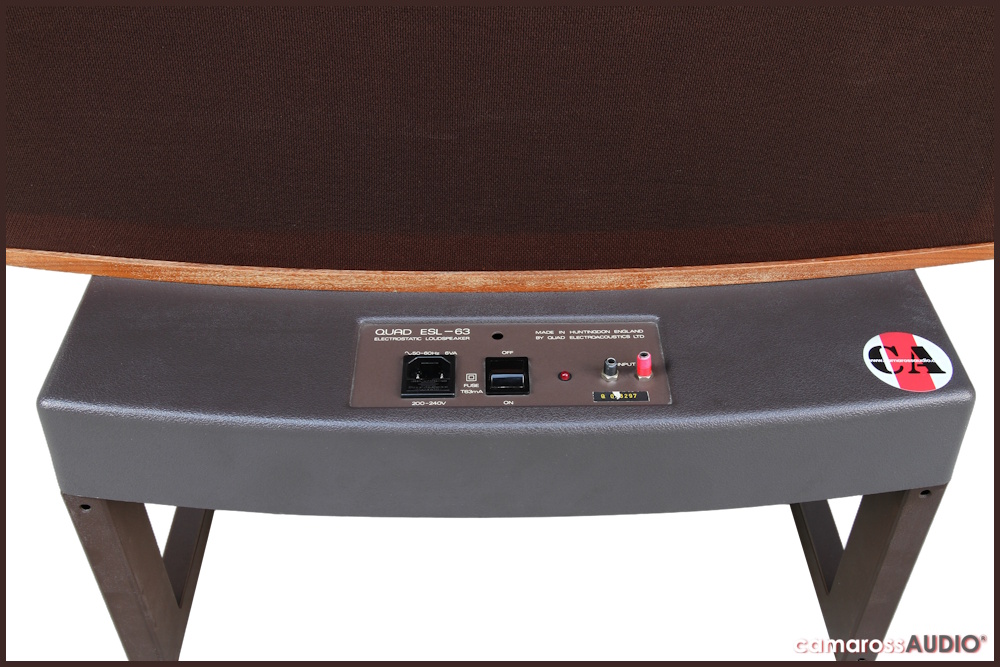

AC Güç Kaynağı: 100–120V veya 200–240V AC (50–60 Hz), güç tüketimi 5–6 VA.
Ses Giriş Konnektörleri: 4 mm muz soketleri / bağlama direkleri.
İç Mekanikler
Diyafram Kalınlığı: 3 μ (sadece 3 miligram ağırlığında).
Membran Polarizasyon Voltajı: 5.25 kV.
Maksimum Ses Voltajı: 10 kV.
Step up Transformers: 250 step-up hızına sahip çift kaliteli transformator.
Gecikme Hatları: 7 konsantrik halka benzeri elektrot alanından sağlanır ve ardışık gecikme hatları (aşama başına ≈ 24 μs gecikme) kullanılarak küresel bir dalga deseni oluşturur.
Ölçüler
Yükseklik: 92.5 cm
Genişlik: 66 cm
Derinlik: 27 cm (15 cm Base dahildir)
Ağırlık: 17.7 Kg (Net) Adet
