Quad QC-Twenty Four Pre Amfi: Saf Ses Mimarisi

Tasarım Felsefesi ve Bileşen Seçimi

Ses Saflığı İçin En İyi Bileşenler

Tasarımcımız, sesin saflığını korumak adına QC Twenty Four pre amfi ile en iyi bileşenleri bulmak için dünyayı taradı; bunun muhtemelen en iyi örneği, yeni 'eski stok' 6111WA çift triyottur.

Kapsamlı Özellikler ve Bağlantı Esnekliği

Mütevazı boyutlarına rağmen Twenty-Four, beş hat seviyesi girişi (biri 'fono' olarak işaretlenmiş olsa da dahili pikap girişi yoktur, opsiyoneldir), çift taraflı bandı destekleyen tam özellikli bir ön amplifikatördür.

Subwoofer veya biamping'i kolaylaştırmak için döngüler ve ikiz çıkış hoş bir dokunuştur.

Ön Panel Kontrolleri

Kullanıcı Arayüzü ve Görsel Geri Bildirim

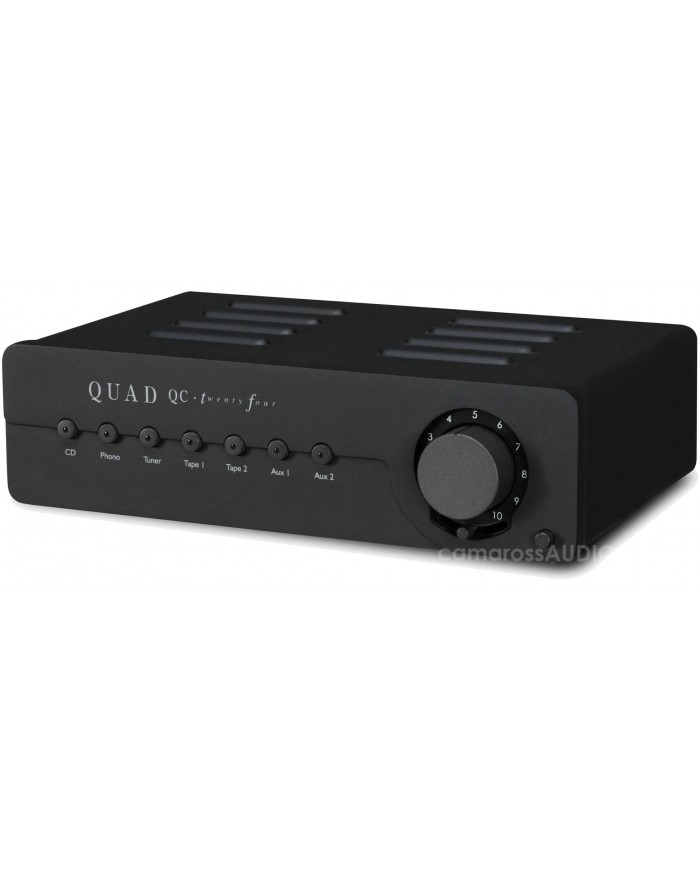

Ön panelde geniş bir yuvarlak ses kontrolü, basmalı düğmeli güç anahtarı ve yedi giriş seçici bulunur; bunların her biri seçildiğinde dönüen bir LED eşlik eder.

Denge Ayarı

Ses seviyesi kontrolünün hemen altı, sol/sağ dengesini kontrol etmek için kayan bir anahtar bulunur.

Merkezi bir mandalı vardır ancak bunun dışında sürekli olarak değişkendir ve denge dengesini 6 dB'e kadar değiştirir.

İç Devre Mimarisi ve Sinyal Yolu

Radikal Olarak Yeni Ses Devresi

İç yapı ise, QC-Twenty Four'un "radikal olarak yeni ve işlevsel olarak basit bir ses devresi kullanır ve sinyal saflığını korumak için röle giriş anahtarlama özelliğine sahiptir.

Lamba Ömrü ve Performans

Lamba tamamlayıcısı, 60.000 saatlik bir ömre sahip tek bir küçük 6111WA ikiz triyottur.

Teknik Performans Metrikleri

Quad, 5 Hz-50 Hz (+0 dB/-0,5 dB) frekans yanıtını, >80dB uğultu ve gürültüyü belirtir ve minimum 50KOhm yük önerir.

Walker Felsefesi ve Giriş/Çıkışlar

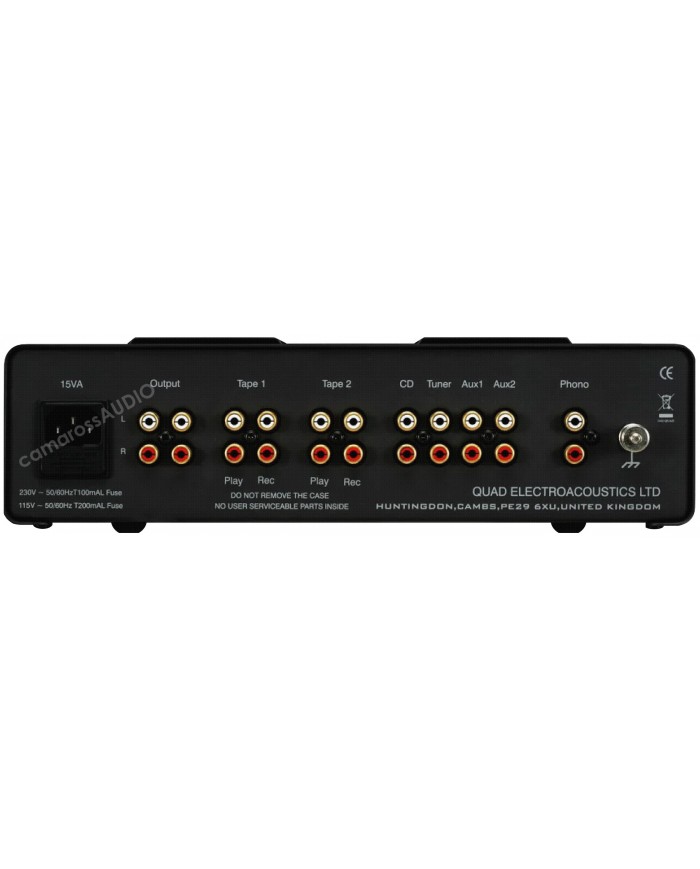

Dünyanın önde gelen otoritelerinden biri tarafından tasarlanan transformatörler ve röle giriş anahtarlaması ile müzik sinyali en saf haliyle korunur; Peter Walker'ın bizzat belirttiği 'kazançlı düz bir tel' olan teorik mükemmel amplifikatör felsefesine uygun olarak. QC Twenty Four'da 2 ana çıkış, 2 Kaset Çalma ve Kayıt bağlantısı ve CD, Tuner, Aux 1, Aux 2 için girişler ve isteğe bağlı bir Fono bağlantı noktası bulunur.

Teknik Özellikler

Valf Komplemanı

Valf Komplemanı: 1x 6111 ikiz triyot

Distorsiyon ve Frekans

THD @ 1V RMS: <%0,2

Frekans tepkisi: 5Hz - 50kHz (+0dB/-0,5dB)

Uğultu ve Gürültü: -80dB'den iyi

Hat Aşaması Kazanımı:15dB

Önerilen Minimum Yük: 50 k Ohm

Girişler ve Güç

Girişler:

5 x Hat seviyesi

2 x Tamponlu bant döngüleri

Güç tüketimi: 15VA maksimum
