Rotel RA-1570 Entegre Amplifikator

Rotel RA-1570 Entegre Amplifikatör

Analog ve Dijital Mükemmelliğin Buluşması

RA-1570, tüm kaynaklarını şaşırtıcı bir doğrulukla hayata geçirmek için kanıtlanmış analog tasarımı gelişmiş dijital devrelerle birleştirir.

Uzun süredir mükemmel ancak uygun maliyetli müzik sistemlerinde merkezi bir bileşen olarak tanınan entegre amplifikatörün işi, birçok müzikseverin dijital kaynaklara geçişiyle birlikte önemli ölçüde gelişmiştir. RA-1570, tüm kaynaklarınızı üstün bir doğrulukla hayata geçirmek için klasik analog tasarımı çağdaş dijital devrelerle birleştirmenin en iyi örneklerinden biridir.

Güç Kaynağı ve Devre Tasarımı

Rotel amplifikatörlerinin tipik özelliği olarak, RA-1570'in devresi, Rotel'in özel olarak tasarlanmış ve şirket içinde üretilmiş büyük boyutlu toroidal transformatörüne dayalı yüksek kapasiteli bir güç kaynağından yararlanır. Tüm çalışma aşamaları için bol miktarda voltaj ve akım sağlamanın yanı sıra, transformatörün toroidal şekli, bitişik devre aşamalarından geçerken ses sinyallerini bozan başıboş radyasyon modellerini önlemeye yardımcı olur.

T-Network kapasitörleri de dahil olmak üzere sıkı toleranslı parçalarla oluşturulan sonraki güç kaynağı segmentleri, stressiz sinyal reprodüksiyonu sağlamak için tam voltaj ve akım gereksinimlerini sağlar. RA-1570'in giriş bölümü, çoğu entegre amplifikatörde bulunandan önemli ölçüde daha esnektir.

Gelişmiş Dijital Bağlantı Seçenekleri

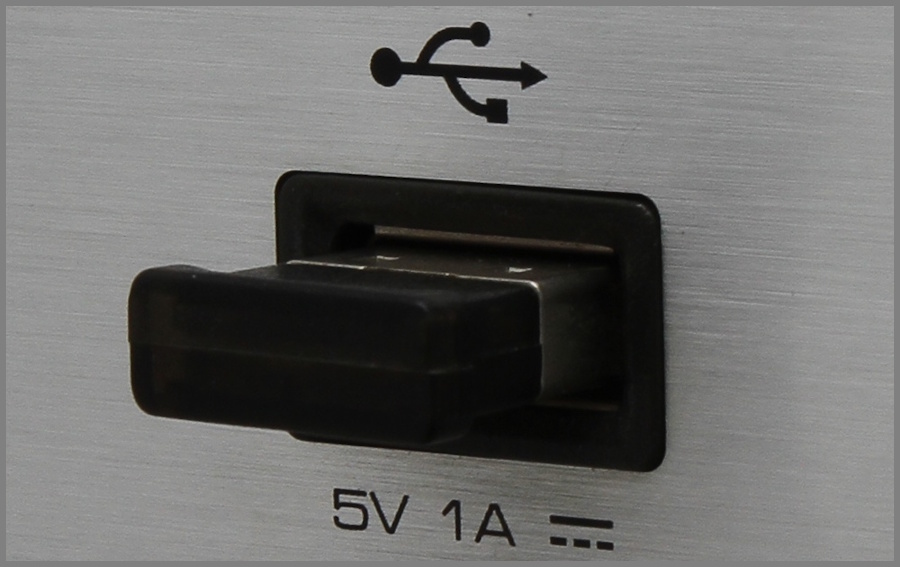

Dijital kaynakların artan popülaritesinin farkında olan bu amplifikatör, Apple iPod'lar, iPhone'lar ve iPad'ler dahil olmak üzere çok çeşitli müzik depolama cihazlarının kolay bağlantısı için bir ön panel USB girişi sağlar.

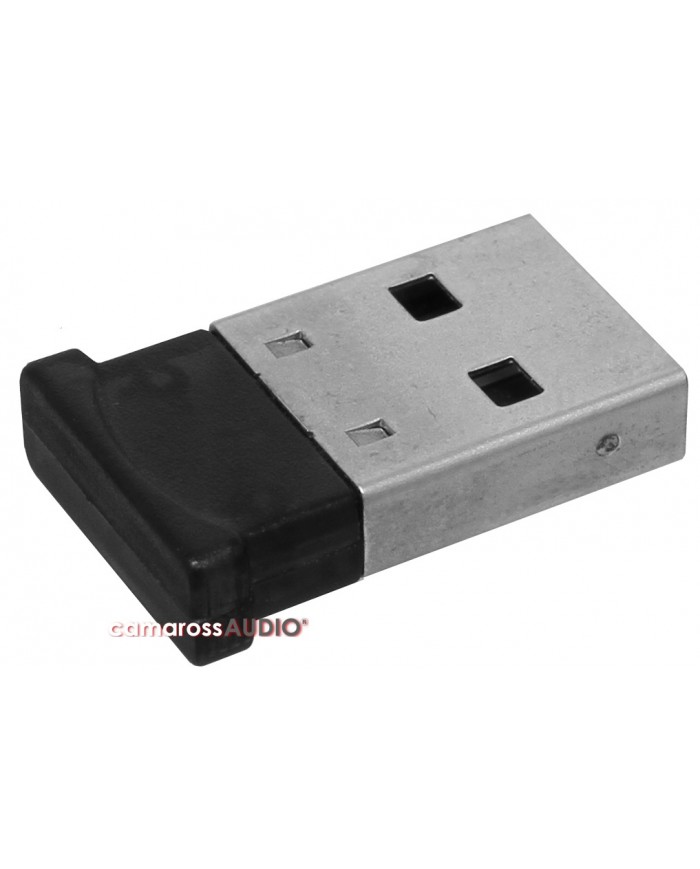

Rotel USB Bluetooth Alıcı Dongle, ön tarafında USB girişi bulunan Rotel modellerinde Bluetooth üzerinden müzik akışı yapılmasına olanak tanır.

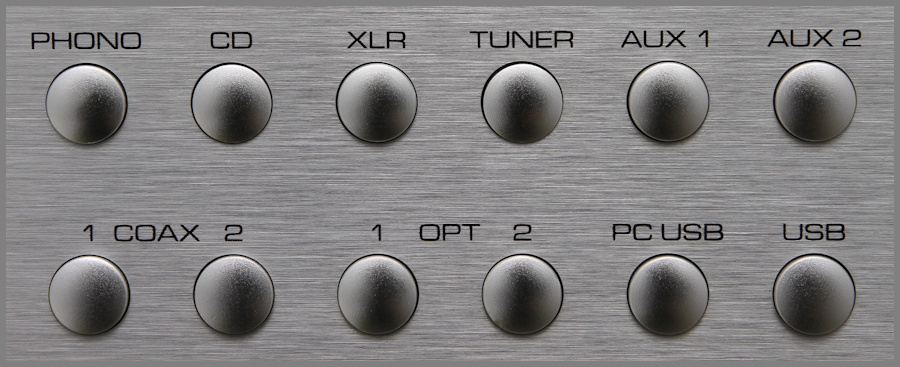

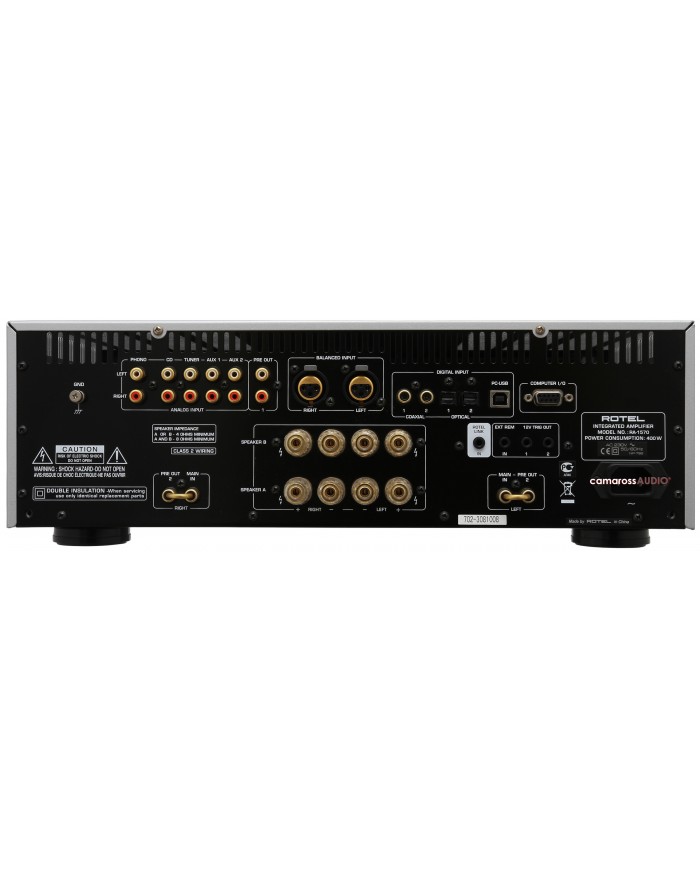

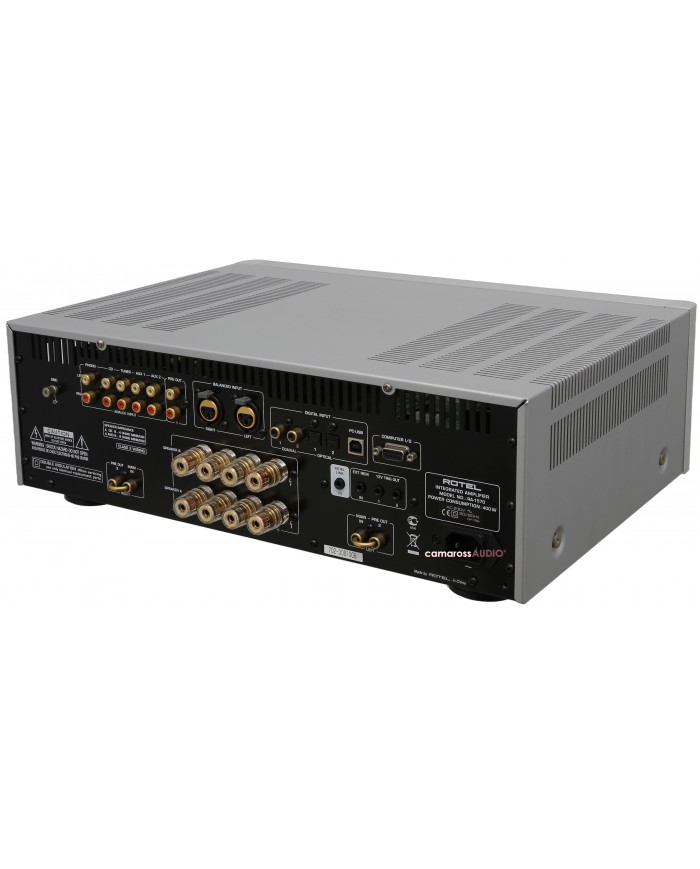

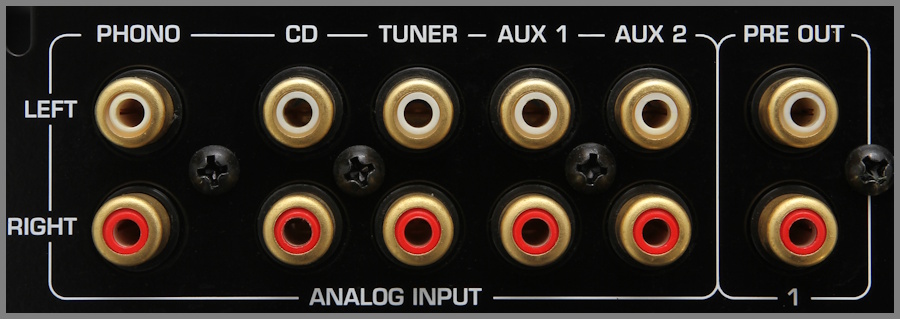

24 bit/192 kHz'e kadar destekleyen bir arka panel asenkron PC-USB girişi de sağlanır. Ek olarak, her biri iki koaksiyel (RCA) ve optik (TOSLINK) giriş, 192 kHz'de örneklenen 24 bit'e kadar kelime uzunluklarına sahip popüler akış cihazları da dahil olmak üzere LPCM müzik kaynakları için kolay bağlantılar sağlar. Önemli olan, Kendi ses kontrolünü sağlayan cihazlarla kullanım için bu kaynaklarda seviyeyi sabitlemek mümkündür. Analog girişler, geleneksel RCA jaklarına ek olarak bir çift dengeli XLR konektörü içerir.

D/A Dönüşüm ve Güçlendirme

Bir Wolfson WM8740 stereo D/A dönüşütürücü, dijital verilerden sürekli analog dalga biçimlerine kritik dönüşümü yönetir.

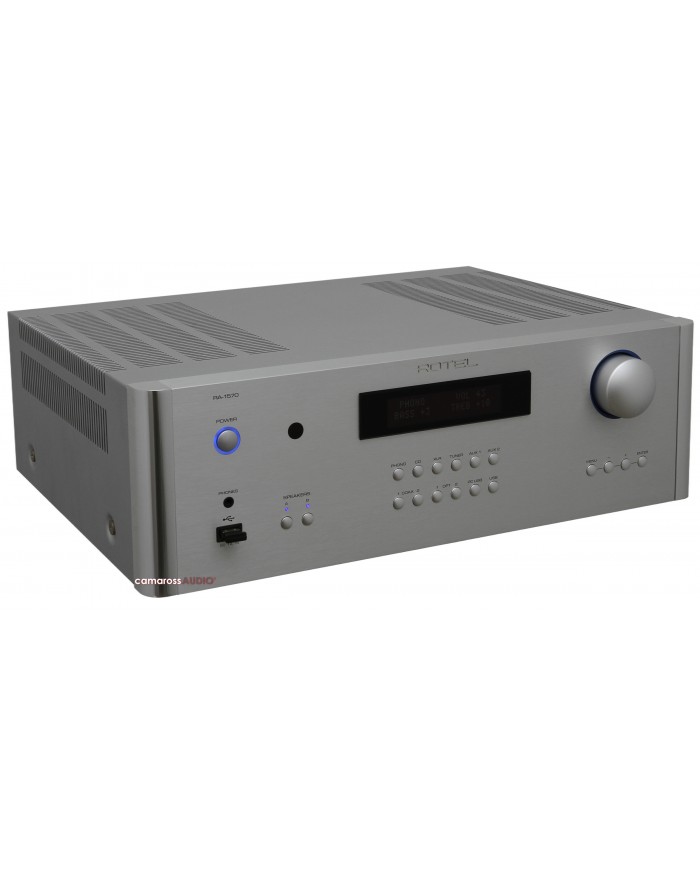

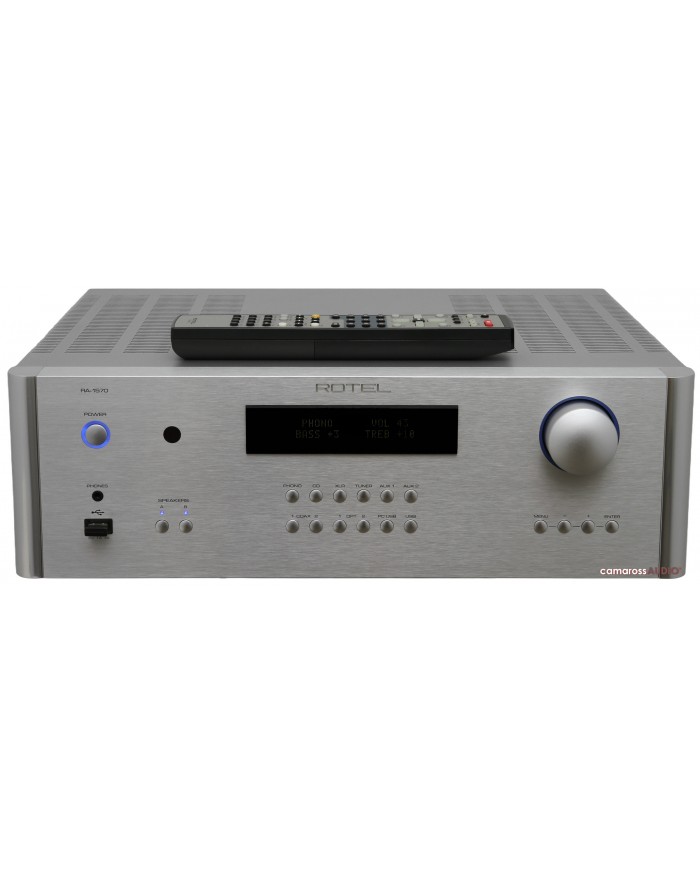

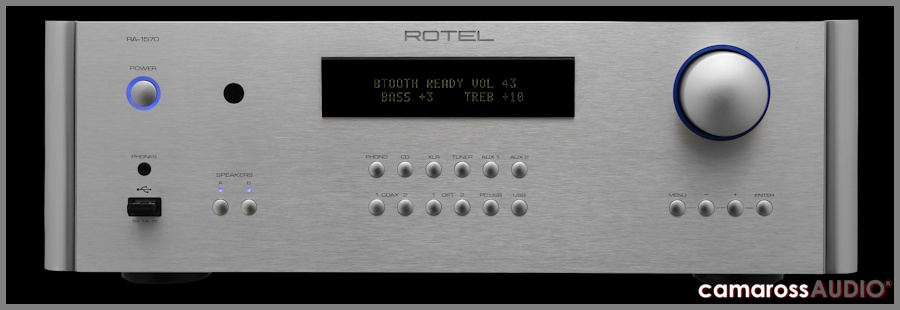

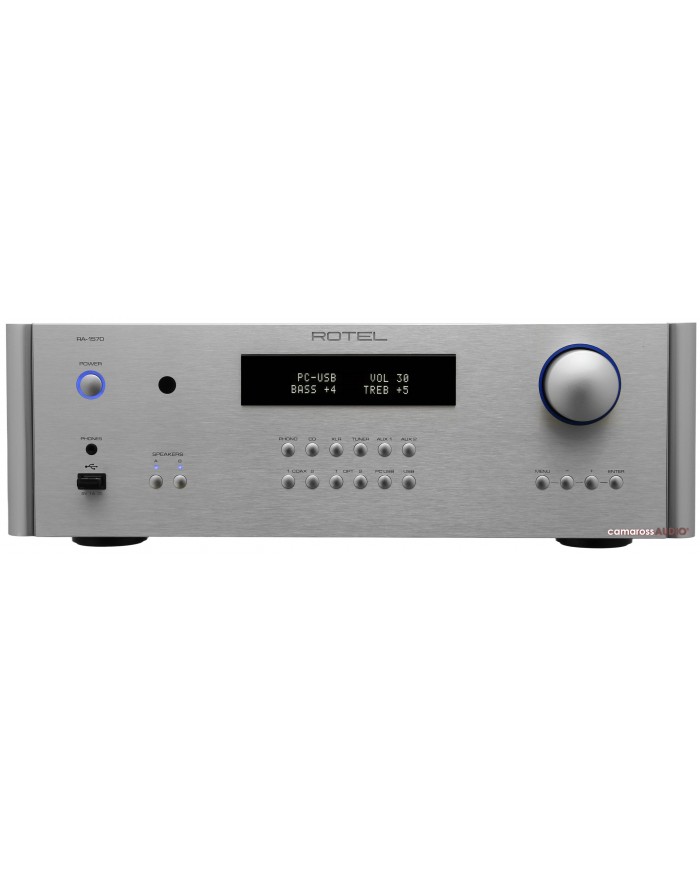

AB Sınıfı çıkış katı, hemen hemen her hoparlörle, kaynağından bağımsız olarak tüm sinyallerin hassas bir şekilde yeniden üretilmesini sağlamak için ayrı cihazlar kullanır. 8 ohm'a kadar kanal başına 120 Watt'lık güçlü güç çıkışı, gerçek dünya gereksinimlerine ve Rotel'in olağanüstü değer sağlama geleneğine tamamen uygun olarak sürekli bir “her iki kanal aynı anda çalıştırılır” derecesi olduğu için önemlidir. Kullanıcı kolaylıkları arasında ayrı ön çıkış/ana giriş konektörleri, kurulum için oldukça görünür bir VFD ekran ve hassas bir şekilde kalibre edilmiş elektronik ses kontrolü bulunur.

TEKNİK ÖZELLİKLERİ

SÜREKLİ GÜÇ &Cced3;IKIŞ: 120W/Ch (Tüm kanallar tahrikli, 8Ω)

TOPLAM HARMONİK BOZULMA: (THD)(20Hz–20kHz) <%0.03

FREKANS TEPKİSİ:

Hat Seviyesi Girişleri: 10Hz - 100kHz +1, -3dB

Dijital Girişler: 10Hz - 95kHz ±3dB

Fono Girişi: 20Hz - 20kHz ±0.5dB

S/N ORANI (IHF "A" Ağırlıklı)

Hat Seviyesi Girişleri: 100dBDijital Girişler: 100dBFono Girişi: 80dB

İNTERMODÜLASYON BOZULMASI (60Hz:7kHz, 4:1): <0.03%

SÖNÜMLEME FAKTÖRÜ: 180

HOPARLÖR EMPEDANSI: 4Ω minimum

GİRİŞ HASSASİYETİ:

Hat Seviyesi Girişleri (RCA): 285mV

Hat Seviyesi Girişleri (XLR): 570mV

Fono Girişi (MM): 2.25mV

GİRİŞ EMPEDANSI:

Hat Seviyesi Girişleri (RCA): 100kΩ

Hat Seviyesi Girişleri (XLR): 50kΩ

Dijital Girişler: 75Ω

Fono Girişi (MM): 68kΩ

GİRİŞ AŞIRI YÜKÜ:

Hat Seviyesi Girişleri: 4V

Fono Girişi: 30mV

ÖN &Cced3;IKIŞ SEVİYESİ: 1.2V

&Cced3;IKIŞ EMPEDANSI: 470Ω

TON KONTROLLERİ: 100Hz / 10kHz'de ±12dB

&Cced3;OZÜLEBİLİR ÖN USB FORMATLARI: MP3, WAV, WMA, Ogg Vorbis (48kHz'e kadar 16-bit)

KOAKS/OPTİK DİJİTAL GİRİŞ SİNYALLERİ: LPCM (24 bit/192 kHz'e kadar)

PC-USB:

USB Ses Sınıfı 1 (24/96'ya kadar)

USB Ses Sınıfı 2 (24/192'ye kadar)

BOYUTLAR: (G × Y × D)431 × 144 × 358mm - 17" × 5,7" × 14"

ÖN PANEL YÜKSEKLİĞİ: 3U / 132.6mm (5.2")

GÜ&Cced3; GEREKSİNİMLERİ: 120V, 60Hz

GÜ&Cced3; TÜKETİMİ: 400W

BEKLEMEDE GÜ&Cced3; TÜKETİMİ: <0.5W

NET AĞIRLIĞI: 13kg (29lbs.)

BTU DERECESİ: (4Ω, 1/8 güç)728 BTU/saat
