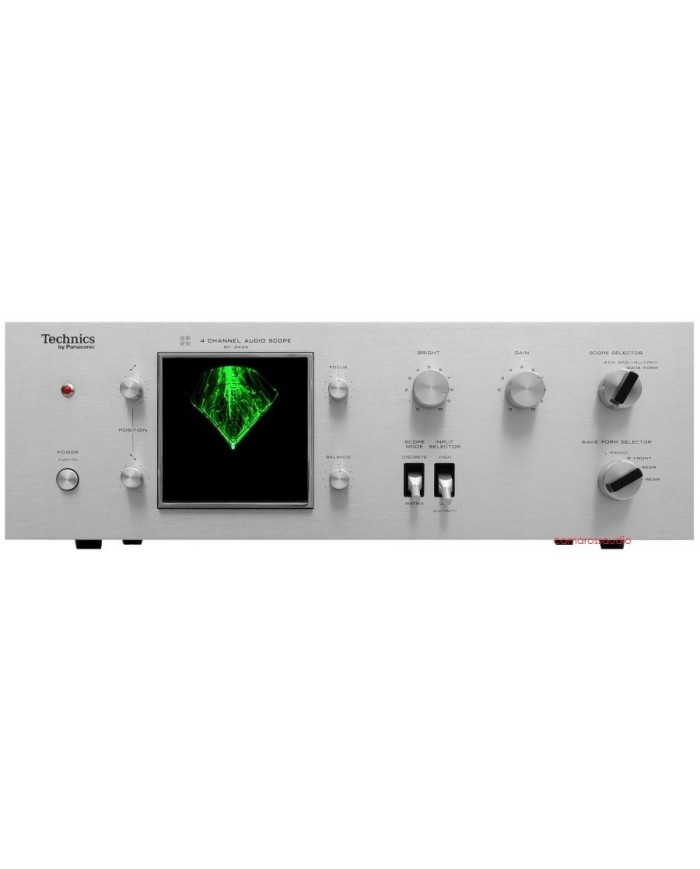

Technics SH-3433 4-Channel Audio Scope
Technics SH-3433, Quadraphonic sistemlerin kanal seviyelerini, faz ilişkilerini ve ses alanını CRT ekran üzerinde görsel olarak izlemek amacıyla geliştirilmiş 4 kanallı Audio Scope cihazıdır. Dört kanalın birlikte görüntülenmesinin yanında tek kanal dalga formu incelemesi ve FM multipath kontrolü de yapabilir. Hoparlör çıkışlarına veya preamplifikatör seviyesindeki çıkışlara bağlanabilmesi sayesinde 1970’lerin Quadraphonic sistemlerinde hem görsel gösterge hem de ayar/kontrol cihazı olarak kullanılmıştır.
Piyasaya Çıkış Yılı: 1973
Üretim Bitiş Tarihi: 1975
Üretim Yeri: Japonya
Orijinal Liste Fiyatı: 250 USD (1973, ABD)
ÖNE ÇIKAN ÖZELLİKLER
4 kanallı Audio Scope
3 inç CRT ekran
Quadraphonic ses alanını görsel olarak izleme
Dört kanalın seviye ve faz ilişkilerini görüntüleme
Discrete ve Matrix 4 kanal sistemlerle kullanım
Stereo 2 kanal görüntüleme
Tek kanal dalga formu görüntüleme
Faz kontrolü
FM Multipath dalga formu görüntüleme
FM anten yönünün optimize edilmesine yardımcı olma
Line Level bağlantı desteği
Hoparlör çıkış seviyesinden bağlantı desteği
High ve Low giriş hassasiyeti
Position, Balance, Focus ve Brightness kontrolleri
Klasik ahşap yan panelli Technics tasarımı
TEKNİK ÖZELLİKLER
Tip: 4 Kanallı Audio Scope
Model: SH-3433
Ekran: 3 İnç CRT
Görüntüleme: 4 Kanal Ses Alanı / Dalga Formu / Faz / FM Multipath
4CH AFD Position Ayarı: ±10 mm
4CH AFD Low Giriş Hassasiyeti: 15 mV/cm / 25 kOhm
4CH AFD High Giriş Hassasiyeti: 200 mV/cm / 47 kOhm
4CH AFD Low Maksimum Giriş: 2 V
4CH AFD High Maksimum Giriş: 35 V
Waveform Low Giriş Hassasiyeti: 15 mV/cm / 100 kOhm
Waveform High Giriş Hassasiyeti: 800 mV/cm / 47 kOhm
Waveform Low Maksimum Giriş: 2 V
Waveform High Maksimum Giriş: 35 V

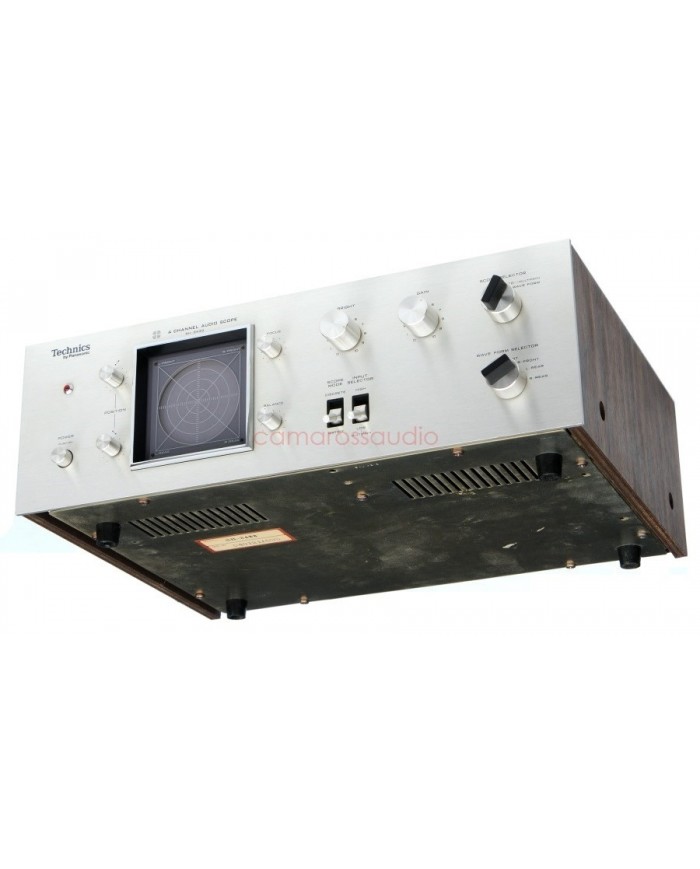

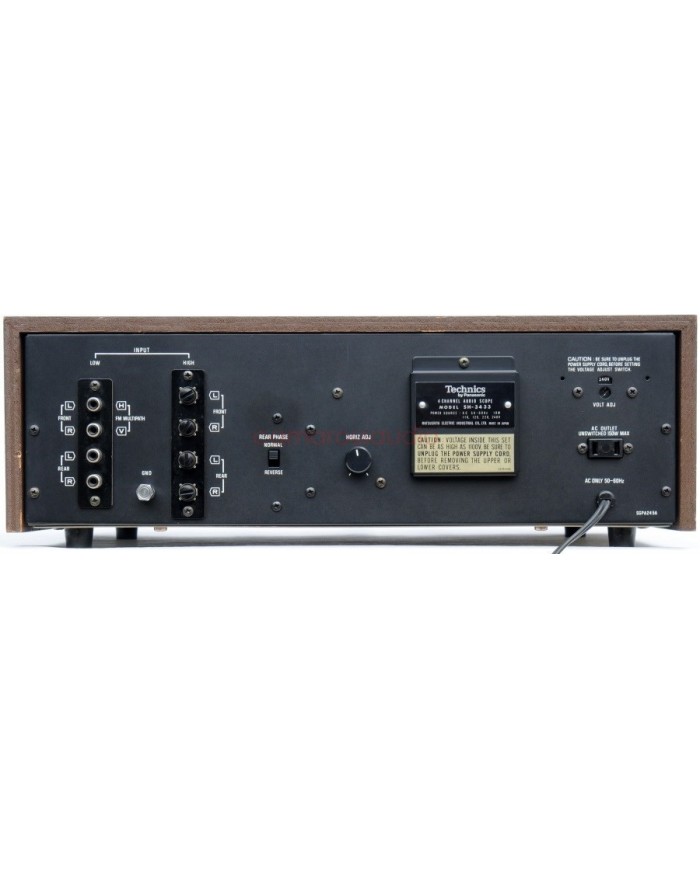

Bağlantı Seviyeleri: Line Level / Hoparlör Seviyesi
Güç Tüketimi: Yaklaşık 10 W

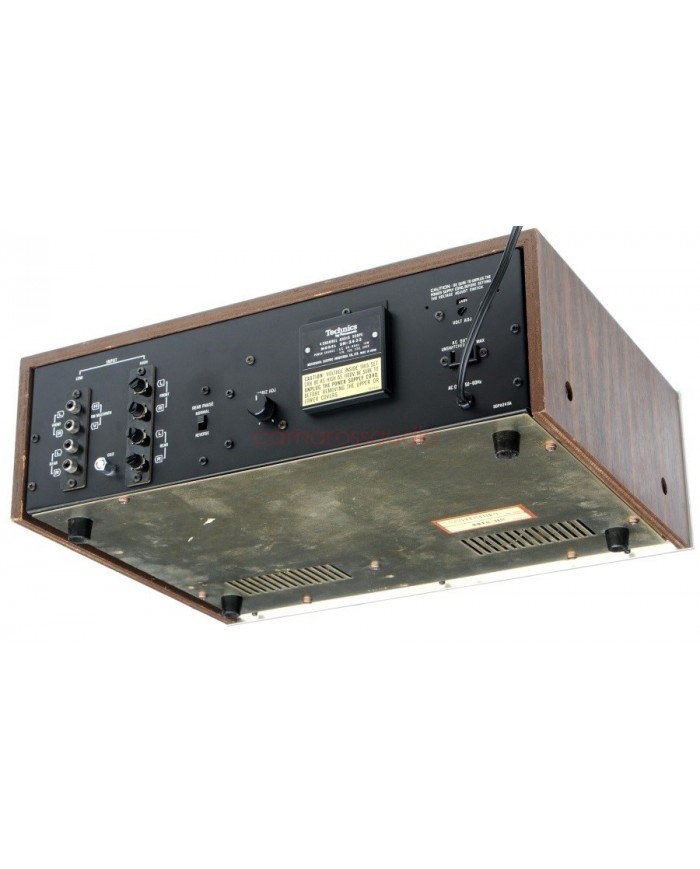

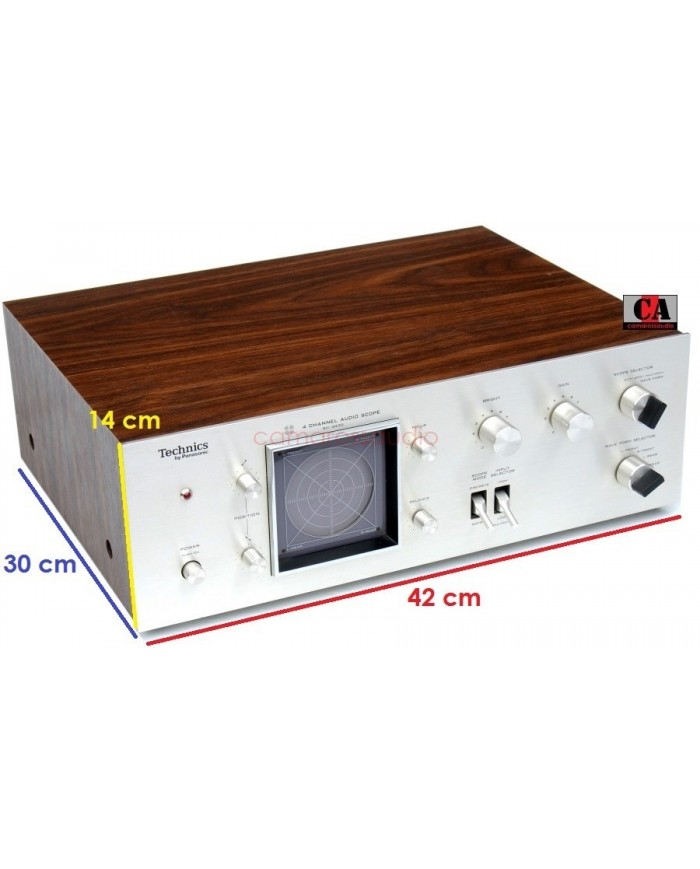

Boyutlar: 410 × 140 × 340 mm
Ağırlık: 6,6 kg
SON DEĞERLENDİRME
Technics SH-3433 ses kalitesini değiştirmek için değil, stereo ve Quadraphonic sinyalleri görsel olarak izlemek için geliştirilmiş sıra dışı bir cihazdır. CRT üzerinde kanal seviyelerini, faz ilişkilerini ve dalga formunu göstermesi onu özellikle klasik 1970’ler sistemlerinde oldukça dikkat çekici hale getirir.
Günümüzde aynı işlevler bilgisayar tabanlı ölçüm yazılımları ve dijital osiloskoplarla çok daha hassas yapılabilir. Buna karşılık SH-3433’ün gerçek zamanlı analog CRT görüntüsü, Quadraphonic sistemlere doğrudan entegrasyonu ve dönem tasarımı modern cihazların sağlayamadığı özgün bir kullanım deneyimi sunar.
50 yılı aşan örneklerde CRT parlaklığı ve odaklama, yüksek voltaj devresi, güç kaynağı kondansatörleri, potansiyometreler ve giriş anahtarları özellikle kontrol edilmelidir. Ekranı parlak, görüntüsü kararlı ve fonksiyonları çalışan orijinal bir SH-3433 bugün hem kullanılabilir hem de koleksiyon değeri yüksek özel bir Technics aksesuarıdır.
