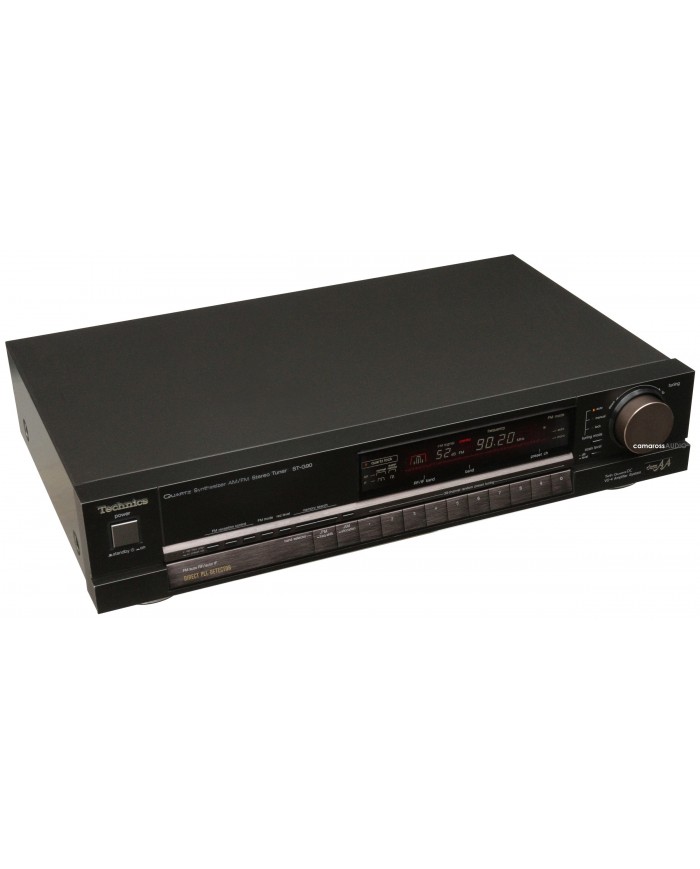

Technics ST-G90

Quartz Synthesized AM/FM Stereo Radyo

İkiz RF ve IF otomatik geçiş işleviyle donatılmıştır

Performansı daha da artırmak için normal ve süper dar ikiz RF devreleriyle donatılmıştır.
Normal devrede, RF amplifikatörü ve karıştırma elemanı için 4 kutuplu bir MOS FET kullanılır ve ayrıca yerel osilatöre bir FET tamponu takılır. Süper dar devrede, 4 kutuplu bir MOS FET ve 3 hatlı bir çift varikap ayar devresi eklenerek 7 hatlı bir çift varikap ayar devresi bir bütün olarak oluşturulur.
ST-G90'da bu iki devre, 8 bitlik bir mikrobilgisayar tarafından otomatik olarak değiştirilir ve optimum alım koşulu her zaman korunur. Bu, RF intermodülasyon sahte yanıtını geleneksel olana kıyasla 1 MHz'de yaklaşık 20 dB geliştirir.

Bitişik kanal girişimini otomatik olarak ortadan kaldırmak için IF bölümüne bir ikiz devre de kurulur.
Bu devre, ayarlama ile eşzamanlı olarak bitişik girişim dalgalarını otomatik olarak algılar ve girişim dalgaları ± 300 kHz içinde olduğunda süper dar banda (30 dB ± 200 kHz) geçer ve tanınmayan girişim dalgaları olduğunda normal banda (55 dB ± 400 kHz) geçer.
İkiz RF devrelerinin kurulumuyla birleştiğinde, pratik kullanımdaki alım performansı büyük ölçüde iyileştirilmiştir.

FM sinyal şiddeti gösterimini bağımsız hale getirerek, 2 dB'lik adımlarla 86 dB'ye kadar görüntülemek mümkündür.

Ön ucun ve MPX devresinin kuvars kontrolü için ikiz kuvars benimsenerek, frekans kayması olmadan istikrarlı ayar doğruluğu ve gerçek kullanım sırasında çevresel değişikliklere karşı kararlı olan yüksek performans gerçekleştirilir.
Ek olarak, DC konfigürasyonu benimsenerek mükemmel frekans özellikleri elde edilmiştir.
Bir yayın istasyonunu otomatik olarak arayan otomatik tarama ayarı ile donatılmıştır.
Bir kuvars trek seviye kontrol fonksiyonu ile donatılmıştır.

Tüm bunlar, modeli markanın en güçlü radyoları arasına sokar.

Teknik özellikleri

Tip:FM/AM Ayarlayıcı

FM Bölümü

Alma frekansı: 76,1 mhz - 89,9 mhz

Pratik Hassasiyet (75 Ω): 10,3dBf/0,9 μ V (IHF' 58)

S/N oranı 50 dB hassasiyet (75 Ω): Mono : 18,1dBf/2,2 μ V (IHF' 58)

Stereo : 38,1dBf/2,2 μ V (IHF' 58)

Bozulma faktörü: mono:%0,009 - stereo:%0,015

Dinamik aralık: 112 dB (1 kHz, %100 mod, 0 dB)

Frekans özelliği: 4 hz ila 18 khz + 0. 2-0. 5 dB

Etkili seçicilik:

Normal : 55 dB (± 400 kHz)

Süper dar : 30 dB (± 200 kHz)

Kapsül oranı: 1.0dB

Görüntü Parazit Oranı (83 mhz): 130dB

IF Girişim Oranı (83 MHz): 130dB

Sahte girişim oranı (83 MHz): 130dB

AM bastırma oranı: 55 dB

Stereo ayırma: 70dB(1kHz) 57dB(10kHz)

Kaçak Taşıyıcı (19 khz): -70dB

AM Bölümü

Alma frekansı: 522 kHz - 1629 kHz

Pratik Hassasiyet (S/N oranı 20 db): 20 μ V, 290 μ V/dk

Seçicilik: 50 dB

Görüntü girişim oranı: 40 dB

IF girişim oranı: 40 dB

Genel

Güç: 100 VAC, 50Hz/60Hz

Güç tüketimi: 9.0W

Dış boyutlar:

Genişlik 430x Yükseklik 93,5x Derinlik 282 mm

Ağırlık: 3,1 kg
