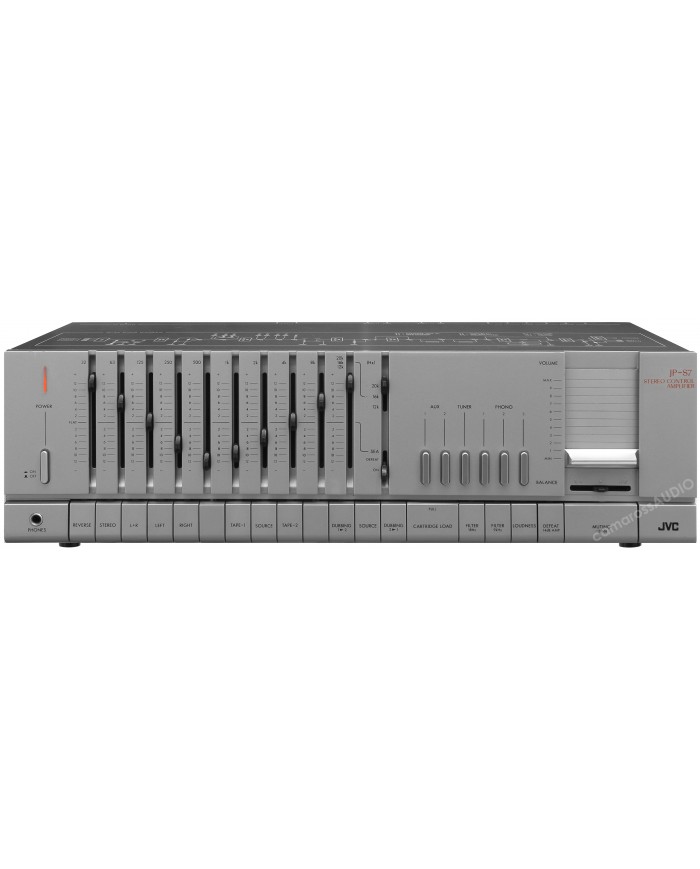

VICTOR/JVC JP-S7 Preamplifikatör

Bu, devre teknolojisinin en iyisini bir araya getiren ve JVC'nin kalkan teli ortadan kaldırılması ve son devre kararının duyularak verilmesi gibi orijinal tasarım felsefesini ekleyen bir  ön amplifikatördür.

Ekolayzır devresi, diferansiyel girişler ve A sınıfı itme-çekme çıkışları ile 7 aşamalı 3 aşamalı doğrudan bağlı bir yapılandırma kullanır. ± 59 v'luk yüksek bir voltajda çalışarak, 350 mv'luk izin verilen bir giriş ve 40 db'lik toplam bir kazanç elde edilir.

Ayrıca, Route 3'ün giriş anahtarlaması için mekanik kontaklar kullanılmaz. Bunun yerine, MOS FET ve diyotlu saf bir elektronik  anahtar kullanılır. Sonuç olarak, giriş terminallerinden EQ kartına kalkan hattı yoktur. Bu, mekanik kontakların oksidasyonu veya kükürtlenmesinden kaynaklanan zamanla değişiklikleri önler.

Ses seviyesi 4 sıralı bir kaydırma tipidir. Giriş bölümüne ek olarak, çıkış tampon amplifikatör bölümü de artık gürültüyü azaltmak için sesi azaltır.

SEA grafik ekolayzırı yeni geliştirilen bir yarı iletken L devresi kullanır.

Geleneksel SEA'dan farklı olarak, bu sistem frekans karakteristiklerini değiştirmek için bir kapasitör ve bir transistörden oluşan %100 NFB devresinin bir kombinasyonunu kullanır. Bobin kullanılmadığından, çekirdek bozulması veya indüksiyon uğultusu konusunda endişelenmeye gerek yoktur ve izin verilen giriş de artmıştır.

Her değişken eleman bir oktavlık aralıklarla düzenlenmiştir ve en yüksek aralığın merkez frekansı üç aşamada değiştirilebilir.

Ayarlama, 2 dB adımlı tıklanan bir slayt hacmi ile yapılır, kazanç 1'dir ve tüm devre bozulabilir.

SEA dışındaki düz amplifikatörler, esas olarak düşük bozulma ve mükemmel frekans özelliklerine sahip ters Darlington devrelerinden oluşur.

Bunlar da anahtarla kısılabilir ve filtre, ses yüksekliği ve çıkış tampon amplifikatörü hala aktiftir.

MM kartuşunun yük direnci ve yük kapasitesi için 3 aşamalı seçici anahtarla donatılmıştır.

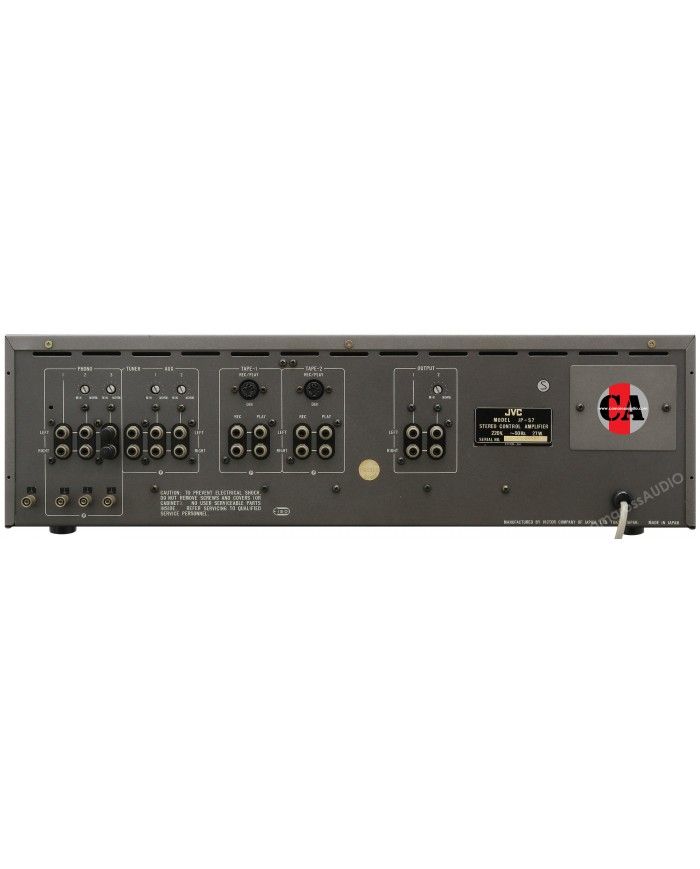

Phono2 ve 3, Aux1 ve 2 ve Output2, seviye ayarı için arka panelde ses seviyesi ile donatılmıştır.

Yalnızca kulaklıklar için bir çıkış amplifikatörü vardır.

Güç kaynağı bölümü, iyi düzenleme ve düşük kaçak akıya sahip kesilmiş çekirdekli bir transformatör kullanır.

Kulaklık amplifikatörü hariç tüm güç kaynağı devreleri ± 2 güç kaynağıyla çalışır.

Karşılıklı olarak dublaj yapabilen 2 sistemli bant monitörüyle donatılmıştır.

Rec çıkışında bir tampon amplifikatör bulunur.

Alüminyum döküm panel benimsenmiştir.

Teknik özellikler

Tip: Stereo ön amfi

Giriş Hassasiyeti / Empedans / Kapasite:

Phono1, 2, 3 : 2,0mV/33k Ω, 47k Ω, 100k Ω / kapalı, 100 pF, 330 pF Tuner, Aux1, 2 : 200mV/70k Ω

Bant1, 2 : 200mV/50k Ω

İzin verilen maksimum giriş: Phono1, 2, 3: 350 mV (RMS, 1 kHz) Tuner, Aux1, 2: 35 v

Nominal çıkış: Çıkış1, 2: 1,0 V Bant kaydı1, 2: 200 mV

Çıkış empedansı:

Çıkış1, 2 : 4k Ω

Bant1, 2 (Pin) : 80k Ω

Bant1, 2 (Din) : 70k Ω

Toplam harmonik bozulma oranı (1 kHz): 0,05% (5 v Çıkışta) 0,02% (1 v Çıkışta)

SN oranı (nominal çıkış RMS/IHF-A / Kısa Devre):

Phono1 , 2, 3: 65dB/75dB

Tuner, Aux1, 2, Tape1, 2: 86dB/96dB

Frekans karakteristiği:

Phono1, 2, 3: 20 Hz ila 20 kHz ± 0,3 dB

Tuner, Aux1, 2, Tape1, 2: 15 Hz ila 100 kHz + 0 -1dB

SEA merkez frekansı:

32 Hz, 63 Hz, 125 Hz, 250 Hz, 500 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz 16 kHz (12k, 16k, 20 kHz Anahtarlama)

SEA değişken aralığı: ± 12 dB

Yenilgi devresi: SEA Defeat Switch 14 db amplifikatör / defeat  switch

Ses yüksekliği (-30dB'de): 100Hz:+8dB 10kHz:+4dB

Sessizleştirme: -20dB

Filtre: Ses altı: 18 Hz, -12dB/oktav. Yüksek kesim: 9 kHz, -6dB/oktav.

Kulaklık portu: Uygulanabilir Yük Empedansı: 8 Ω ~ 2000 Ω

Yarı iletken:

Transistör : 102 adet

IC : 4 adet

Diyot : 28 adet+

AC çıkışı: Güç anahtarı kilitleme: 2 sistem

Güç anahtarı bağlı değil: 2 sistem

Nominal güç tüketimi: 27W (Elektrikli Alet ve Malzeme Kontrol Kanunu)

Dış boyutlar:

Genişlik 578,0x Yükseklik 162,5x Derinlik 268,0 mm

Ağırlık: 8,7 kilo

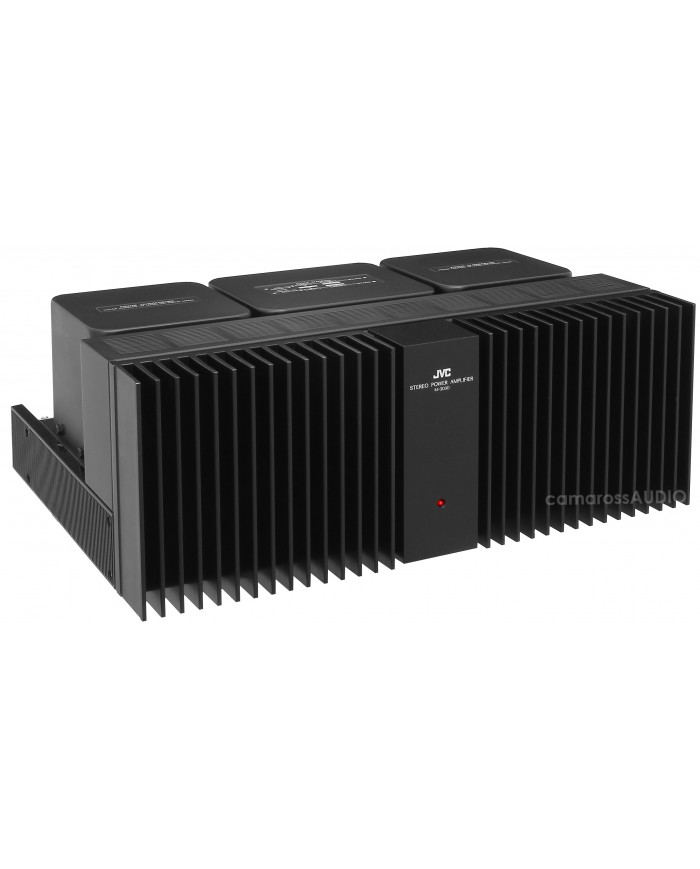

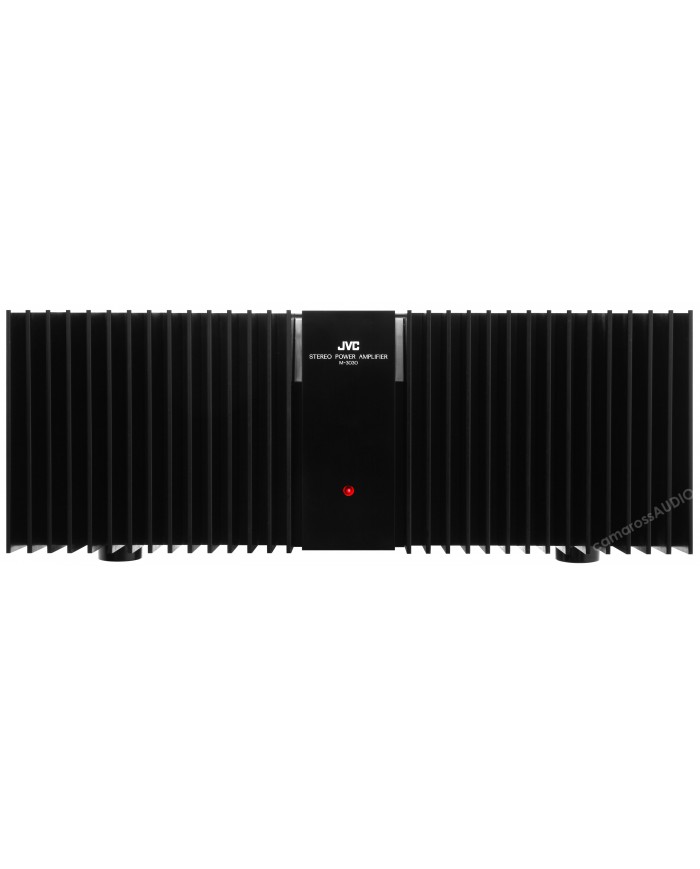

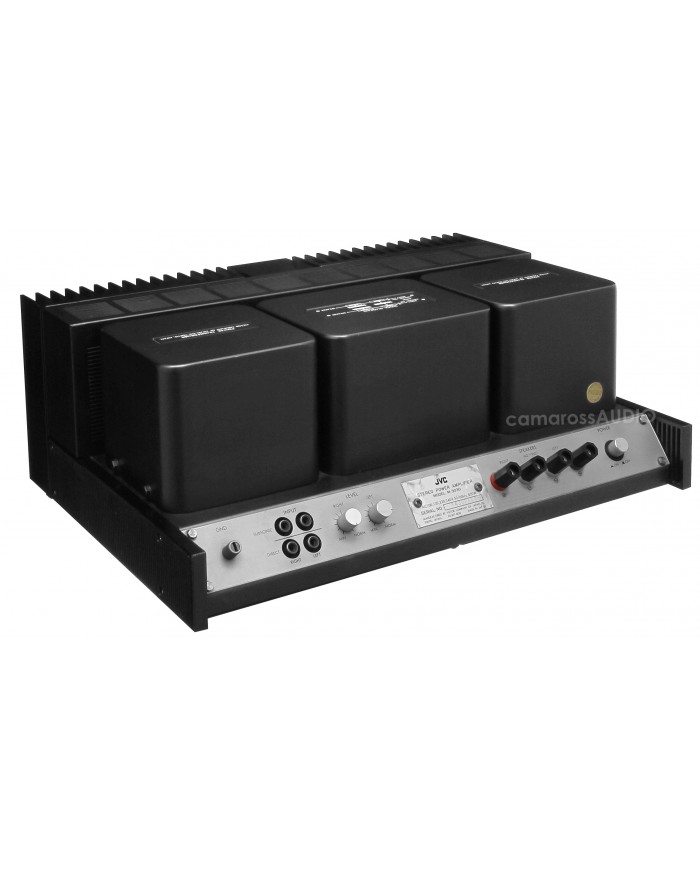

VICTOR/JVC M-3030 Güç amplifikatörü

Azaltılmış dinamik girişim bozulmasına sahip bir stereo güç amplifikatörü

Dinamik girişim bozulmasını azaltmak için, VICTOR/JVC tarafından benimsenen A sınıfı ve B sınıfı bağımsız iki güç kaynağı sisteminden daha da geliştirilen AB ve LR bağımsız güç kaynağı sistemi benimsenmiştir.

Dinamik girişim bozulması, B sınıfı güç amplifikatörü katının (çıkış katı) akım tüketiminin sinyal seviyesi değişimine göre büyük ölçüde değişmesi ve voltajın yükseltildiği çıkış katından önce A sınıfı amplifikatör katıyla etkileşime girmesi durumunda meydana gelir. Bu sorunu temelde çözmek için, A sınıfı ve B sınıfı bağımsız iki güç kaynağı sisteminde, A sınıfı katı ve B sınıfı katı için güç kaynağı transformatörün kendisinden ayrılır ve A sınıfı katı için güç kaynağı sabit voltaj yapılır. Bu, B sınıfı katının voltaj dalgalanmasının doğrudan A sınıfı katına iletilmesini önleyerek dinamik girişim bozulmasını önler.

M-3030 için benimsenen AB/LR güç kaynağı sistemi, B katı için güç kaynağını yalnızca sol ve sağ kanallar için kullanarak bozulmayı daha da azaltmak için geliştirilmiştir.

Kart desenleri ve sinyal telleri arasındaki atlama paraziti, toprak hatları arasındaki potansiyel farkı, şasi yapısından kaynaklanan atlama paraziti vb. gibi statik çapraz konuşmayı azaltmak için ikiz monoral yapılandırması benimsenmiştir

Giriş bölümünün kuplajı ve kondansatörünün ortadan kaldırıldığı bir ICL (giriş, kapasitörsüz) devresi benimsenmiştir.

Sol ve sağ bağımsız seviye kontrolü ile donatılmıştır.

Directo ve Subsonic olmak üzere iki giriş terminali ile donatılmıştır.

Teknik özellikler

Tip: Stereo güç amplifikatörü

Devre sistemi:

Sinyal devresi: Doğrudan Bağlantı (ICL) kaskad çift diferansiyel ortak faz geri besleme girişi

Paralel itme-çekme OCL Çıkış

Güç Kaynağı Devresi: Sınıf A / Sınıf B (sadece sol ve sağ için)

Bağımsız Güç Kaynağı

Etkin güç (Her iki kanal sürücüsü, 20 Hz ila 20 kHz):

130W + 130W (4 Ω)

100W + 100W (8 Ω)

Harmonik bozulma faktörü (8 Ω, her iki kanal sürücüsü):

Etkin Çıkış: %0,02 veya daha az (20 Hz ila 20 kHz), %0,005 veya daha az (1 kHz)

50W çıkışta: %0,01 veya daha az (20 Hz ila 20 kHz)

1W çıkışta: %0,01 veya daha az (20 Hz ila 20 kHz)

Çapraz modülasyon bozulma faktörü (8 Ω, her iki kanal da 50Hz:7kHz=4:1 sürücülü):

Etkin güç: 0,02% veya daha az

37W çıkışta: 0,01% veya daha az

1W çıkışta 0,01% veya daha az

Çıkış Bant Genişliği (IHF, her iki kanal sürücüsü): 5 Hz ~ 55 kHz (THD %0,02)

Frekans tepkisi (1W çıkışta):

Doğrudan giriş: 5 Hz ila 100 kHz + 0 -1dB

Subsonik giriş: 18 Hz ila 100 kHz + 0 -3dB

Giriş Hassasiyeti / Empedans: 0.9V/50k Ω (MAKS'ta Seviye Kontrolü)

Sinyal-gürültü oranı: 110 dB (IHF-A şebekesi, giriş kısa) 103(RMS)

Çıkış terminali Hoparlör: 4 Ω ~ 16 Ω

Güç kaynağı voltajı: 100 VAC, 50Hz/60Hz

Güç tüketimi:

243W (Elektrikli Alet ve Malzeme Kontrol Yasası Standardı)

550W (4 Ω, etkili çıkış)

Dış boyutlar: Genişlik 420x Yükseklik 166.5x Derinlik 300 mm

Ağırlık   19,2 kg
