Wavac PR-T1, PS-X2T, TR-B1 ve MD-805M
.jpg)
Wavac PR-T1, PS-X2T, TR-B1 ve MD-805M serisinden oluşan ultra ender dörtlü Wavac referans sistemi.

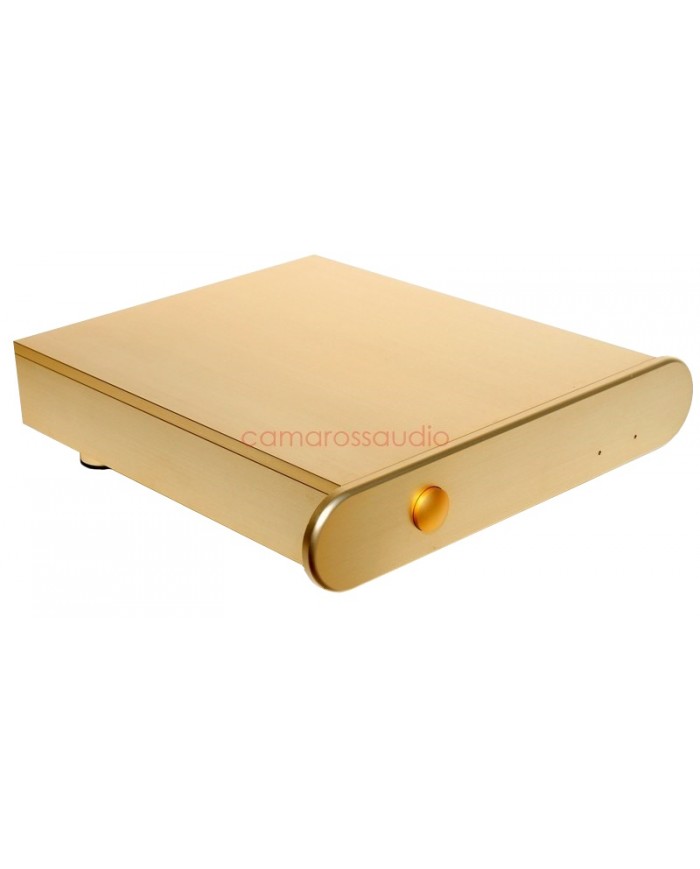

Wavac PR-T1 Reference Line Preamplifikatör
Wavac PR-T1, Japon ultra high-end ses üreticisi Wavac Audio Lab tarafından üretilen, mutlak sinyal saflığına ve sıfır renklendirmeye odaklanmış referans seviyesi hat (line) vakum tüplü Preamplifikatördür.
Gövde yapısı, tek bir parça 70 mm kalınlığındaki masif uçak alüminyum bloktan hassas şekilde işlenerek (CNC) şampanya-altın kaplama ile tamamlanmıştır.
Teknik özellikler
Elektronik ve Akustik Özellikler
Kullanılan Tüpler: Düşük gürültülü ve yüksek güvenilirlikli Philips JAN5814A / 12AU7 çifti. Tüpler dış gürültülerden ve mikrofoni etkisinden korunması için altın kaplama özel koruma kılıfları (shield case) içine yerleştirilmiştir.
Devre Mimarisi: Kondansatör veya direnç kullanılmadan doğrudan bağlı (direct-coupled) iki aşamalı özel bir amplifikasyon devresine sahiptir. Sinyal yolunda kapasitör barındırmaz ve trafo kuplajlıdır.
Frekans Aralığı (Frequency Range): 20 Hz – 100 kHz
Sinyal Gürültü Oranı (S/N Ratio): > 85 dB
Toplam Harmonik Distorsiyon (THD): %0.5'in altında (5V Çıkışta)
Güç Tüketimi: 60 Watt
Giriş ve Çıkış Bağlantıları (I/O)
Girişler (Inputs): 3 çift RCA, 2 çift XLR (Fabrika opsiyonu olarak 5 çift RCA şeklinde de yapılandırılabilir).
Çıkışlar (Outputs): 1 çift RCA, 1 çift XLR (Opsiyonel olarak 2 çift RCA çıkışlı üretilebilir).
Giriş Empedansı: RCA: 47k Ω / XLR: 600 Ω
Çıkış Empedansı: RCA: 600 Ω / XLR: 600 Ω
Güç Besleme ve Fiziksel Yapı
Şasi Tasarımı: İki şasili (Two-chassis) yapıdadır. Manyetik gürültülerin ses sinyaline karışmasını tamamen engellemek amacıyla güç trafosu ana gövdeden ayrı, bağımsız bir harici güç kaynağı (PS-X2 / TR-B1) ünitesine konumlandırılmıştır.
Isıtıcı Beslemesi: Tüp ısıtıcılarında (heater) humm/uğultu gürültüsünü engellemek adına DC ateşleme sistemi (DC ignition system) kullanılmıştır.
Boyutlar (Ana Gövde): 380 mm (Genişlik) x 390 mm (Derinlik) x 86 mm (Yükseklik)
Ağırlık: 15 kg (Güç kaynağı hariç sadece ana ünite ağırlığıdır)

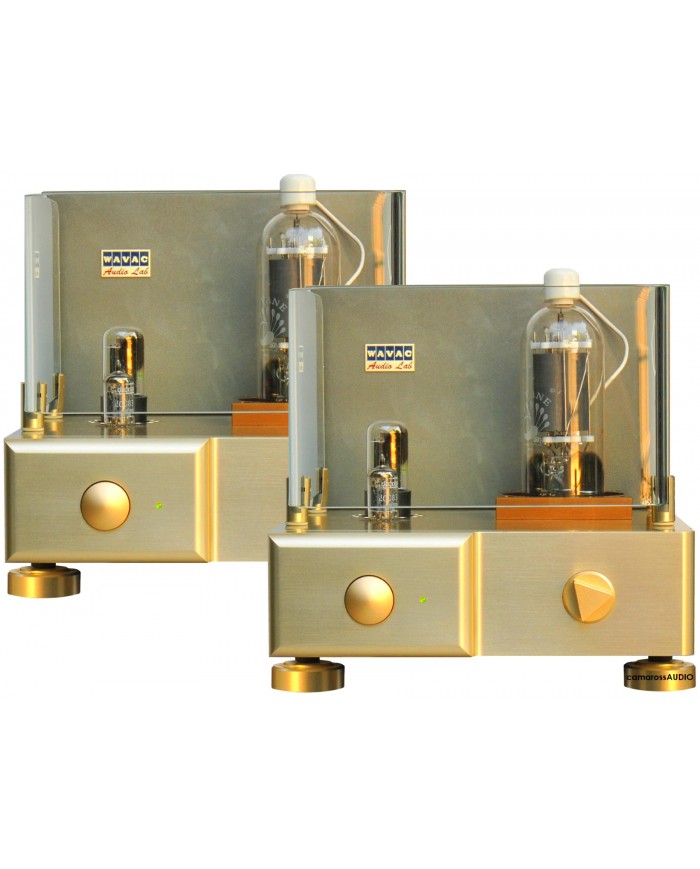

MD-805M Mono Block Güç Amplifikatörü
Wavac MD-805M, Japon ultra high-end üreticisi Wavac Audio Lab tarafından tasarlanmış, kanal başına 50 ila 55 Watt saf Class A güç üreten tek sonlu (Single-Ended Triode - SET) monoblok tüplü güç amplifikatörüdür.
Geleneksel düşük güçlü SET amplifikatörlerin aksine, yüksek voltajlı 805 triyot tüpü sayesinde zorlu hoparlörleri bile sürebilecek yüksek verimlilik sunar.
Teknik özellikler
Vakum Tüp Konfigürasyonu (Tubes)
Güç Tüpü (Power Tube): Monoblok başına 1 adet 805 doğrudan ısıtmalı triyot (Directly Heated Triode)
Sürücü Tüpü (Driver Tube): 1 adet NOS GE 6Y6GC (veya 6Y6GT)
Giriş Tüpü (Input Tube): 1 adet NOS GE 5751 (Yüksek kaliteli 12AX7 tipi)
Akustik ve Elektriksel Özellikler
Etkin Çıkış Gücü (Effective Power Output): 50W - 55W (Saf Class A, Single-Ended)
Frekans Aralığı (Frequency Range): 40 Hz – 45 kHz (Üretici verisi) / 20 Hz – 50 kHz (-3dB sınırlarında)
Giriş Hassasiyeti (Input Sensitivity): 1.0 Volt
Giriş Empedansı (Input Impedance): 10k Ω
Sinyal-Gürültü Oranı (S/N Ratio): > 83 dB
Çıkış Yük Empedansı (Hoparlör Çıkışları): Arka panelde bağımsız 4 Ω ve 8 Ω terminalleri (Fabrika çıkışlı opsiyonel 16 Ω seçeneği mevcuttur).
Devre Mimarisi ve Gövde Özellikleri
Sinyal Yolu Saflığı: Wavac'ın tescilli IITC devresi (Inverted Interstage Transformer Coupling) kullanılmıştır. Bu özel trafo kuplajlı mimari sayesinde ses sinyali yolundaki tüm kondansatörler (kapasitörler) elimine edilmiştir; böylece sinyalde hiçbir renklendirme veya faz kayması yaşanmaz.
DC Filament Ateşleme: Arka plandaki uğultu ve dip ses (hum noise) problemini tamamen sıfırlamak amacıyla tüp filamanları DC akım ile ateşlenir.
Şasi Yapısı: Rezonansları sönümlemek ve bileşenlerin kararlı çalışmasını sağlamak için masif, ağır bir taban üzerine inşa edilmiş 10 mm kalınlığında şampanya-altın alüminyum üst panel barındırır. Ön kısımda tüpleri koruyan estetik bir cam panel yer alır.
Güç Tüketimi: Monoblok başına 300 Watt (Çift olarak toplam 600 Watt).
Boyutlar (Y x G x D): 270 mm x 260 mm x 460 mm (Tek bir blok için)
Net Ağırlık: Blok başına 19 kg (Çift olarak toplam 38 kg)
PS-X2(T) Power Supply
Vavac PS-X2T (resmi kataloglarda PS-X2(T) olarak da geçer), Japon ultra high-end üreticisi Wavac Audio Lab tarafından firmanın referans hat tüplü ön amplifikatörü olan PR-T1 modeli için özel olarak tasarlanmış harici güç kaynağı (Power Supply) ünitesidir.
Wavac'ın ödün vermeyen "sinyal saflığı" felsefesinin en kritik yapı taşlarından biridir. Ana amplifikasyon şasisini AC şebeke gürültülerinden ve manyetik parazitlerden tamamen izole etmek amacıyla bağımsız bir gövde olarak üretilmiştir.
Teknik özellikler
Teknik ve Fonksiyonel Özellikler
Görevi: Şebekeden gelen alternatif akımı (AC), PR-T1 ön amplifikatörünün sinyal hassasiyeti yüksek tüp devreleri için en saf ve kararlı doğru akıma (DC) dönüştürmek.
Uyumlu Olduğu Cihaz: Doğrudan ve özel olarak Wavac PR-T1 Reference Line Preamplifier ana gövdesi ile kullanılmak üzere üretilmiştir.
Desteklenen Voltaj Seçenekleri (Giriş): Fabrika çıkışında sipariş edilen bölgeye göre ayarlanmak üzere 100, 110, 120, 220, 230 veya 240 VAC (50-60Hz) seçeneklerine sahiptir.
Sistem Toplam Güç Tüketimi: Bağlı olduğu PR-T1 ile birlikte toplam 60 Watt.
Yapısal Tasarım ve İzolasyon Detayları
Çoklu Şasi Mimarisi: Wavac PR-T1 sistemi aslında 3 parçadan oluşur: Ana amplifikatör gövdesi, PS-X2T Güç Kaynağı Ünitesi ve TR-B1 Güç Trafosu. PS-X2T, trafo ile ana devre arasındaki regülasyon ve filtreleme köprüsüdür.
Gürültü Engelleme (DC Ignition): Ön amplifikatördeki vakum tüplerinin ısıtıcı flamanlarında oluşabilecek hum/uğultu gürültüsünü tamamen sıfırlamak adına, PS-X2T gelişmiş bir DC ateşleme sistemi (DC ignition system) mimarisine sahiptir.
Gövde Malzemesi: Wavac'ın ikonik estetiğine sadık kalınarak, yüksek kütleli ve titreşim sönümleme yeteneğine sahip, hassas işlenmiş şampanya-altın rengi masif uçak alüminyum panellerden üretilmiştir.

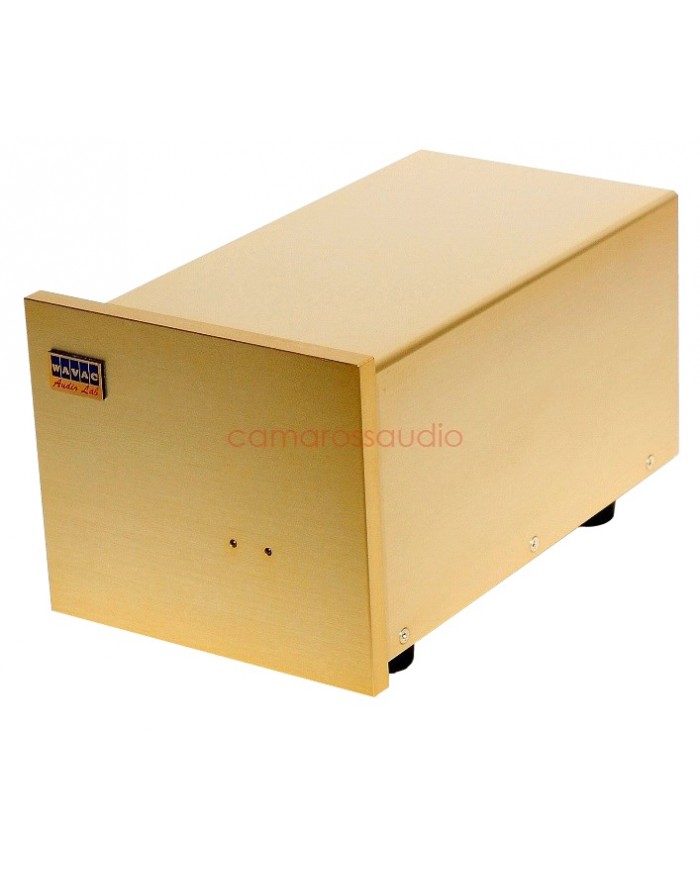

TR-B1 Power Transformer
Vavac TR-B1 (Power Transformer Box), Japon ultra high-end üreticisi Wavac Audio Lab tarafından geliştirilen ve markanın referans serisi cihazlarında (başta PR-T1 ön amplifikatörü ve LCR-X2 fono katı olmak üzere) kullanılan bağımsız, harici güç trafosu ünitesidir.
Wavac'ın "üç şasili" ödün vermeyen yalıtım felsefesinin ilk basamağıdır. Elektromanyetik alanların ve mekanik trafo titreşimlerinin hassas ses sinyallerine sızmasını tamamen engellemek amacıyla, trafoyu ana amplifikasyon devresinden fiziksel olarak tamamen ayırır.
Teknik özellikler
Teknik ve Elektriksel Özellikler
Görevi: Şebekeden gelen ham AC akımını karşılamak, izole etmek ve manyetik parazit oluşturmadan regülasyon zincirine (PS-X2T ünitesine) aktarmak.
Giriş Voltaj Seçenekleri: Bölgeye göre üretim aşamasında ayarlanan 100, 110, 120, 220, 230 veya 240 VAC (50-60Hz).
Toplam Güç Tüketimi (PR-T1 ile birlikte): 60 Watt.
Sinyal Yolu Performansı (PR-T1 Sistemi Genel):
Frekans Aralığı: 20 Hz – 100 kHz
Sinyal-Gürültü Oranı (S/N): > 85 dB
Distorsiyon Oranı: < %0.5 (5V çıkışta)
Yapısal Tasarım ve İzolasyon Detayları
Mekanik İzolasyon: İçerisinde yer alan yüksek kütleli, özel sarım güç trafosu, şasi içi özel sönümleyici malzemelerle desteklenmiştir. Bu sayede mikrofonik etkiler ve mekanik uğultular ses devresine ulaşamaz.
Gövde Yapısı: Diğer tüm Wavac bileşenlerinde olduğu gibi, hassas işlenmiş şampanya-altın rengi masif uçak alüminyum panellerden üretilmiştir.
Fiziksel Boyutlar: 380 mm (Genişlik) x 390 mm (Derinlik) x 86 mm (Yükseklik).
Net Ağırlık: Yaklaşık 15 kg (Sadece trafo kutusunun ağırlığıdır)
