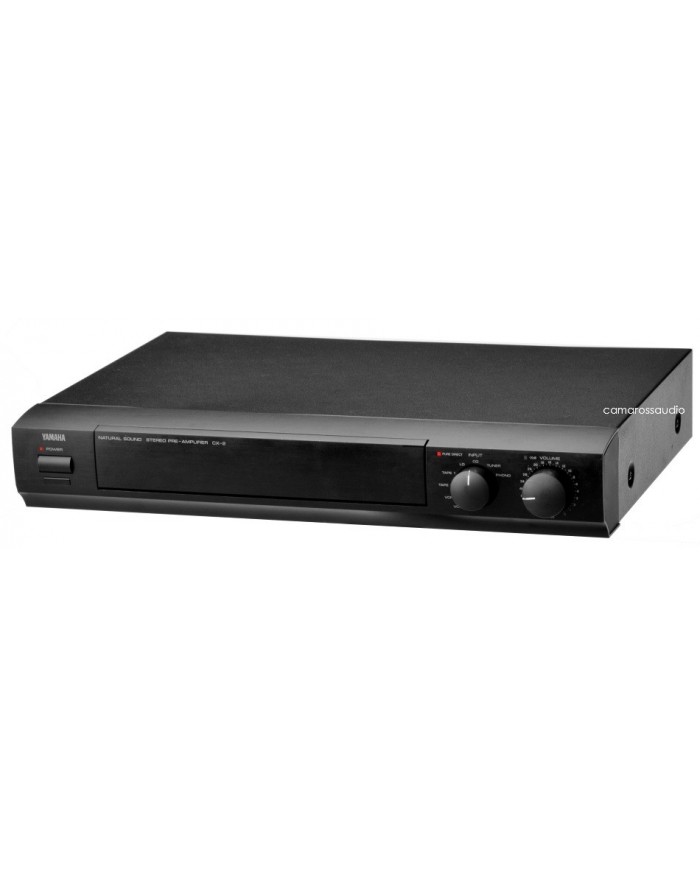

Yamaha CX-2 Preamplifier

YAMAHA CX2 Preamplifier

1980'ler boyunca (CX-1000, CX-10000 ) preamplarının boyut ve çoklu işlevlerinden sonra Yamaha, aynı ön yüklemenin iki sürümü ile tekrar ince çizgiye gitti:  (CX-1) ve ( CX-2 ).

Her ikisi de bir parçası olan Top-ART : serisi için tal purity Audio Reproduction Technology.

Motorlu volume potu yine de zamanın birçok kaliteli bileşeninde kullanılan bir model olan 4-katman ALPS'dir. Ve ön-çıkış düşük 47 Ohm dur. Kullanılan tüm komponentler Yamaha mühendisleri tarafından titizlikle seçilmiştir.

Amplifikatör sağlam ve tamamen, yüksek kaliteli ses konnektörleri, kendinden, iletken giriş jakları Phono (MM-MC), dahası, çalışmayan konumda kapalı ve özel kapaklar kullanılmıştır. Amplifikatörün CX-2 olması için özel özellikleri arasında, amplifikatör devresinin çalışması için sinyal kaynağının çıkış empedansının arttırılmasının etkisini ortadan kaldırmak için her bir giriş için ayrı bir amplifikatör olan "sıfır" ile birlikte tamponların kullanılması, ve her bir kanala bağlanmış iki potansiyometre vasıtasıyla hacminin iki aşamalı bir şekilde ayarlanması. Bir potansiyometre, seçici girişlerin çıkışındaki sinyali değiştirir ve amplifikatör tonunun ikinci çıkış sinyalini ayarlar. Bu devre çözümü, cihazın sessizliğine önemli ölçüde arttırır.

Oldukça nadir, belki de oldukça çekici bir tasarım nedeniyle, CX-2 Yamaha son katı 2-kanallı ön amplifikatörüdür.

4 Katman Volume Potu

Ayarlanabilir "LOUDNESS"

Başlıca Ses Performansı Özellikleri

Toplam Harmonik Bozulma (THD): %0,002 (Hat - Ön Çıkış, 3V) / %0,002 (MM Fono) / %0,004 (MC Fono)

Frekans Tepkisi: 20 Hz - 20.000 Hz

Sinyal-Gürültü Oranı (S/N Oranı): 106 dB (Hat) | 94 dB (MM Fono) | 82 dB / 84 dB (MC Fono)

RIAA Eşitleme Eğrisi Doğruluğu: ±0,2 dB

Ön yükseltici çıkışı / Empedans: 1,5 V / 47 Ohm

Maksimum Çıkış Voltajı: 10 V (20 Hz – 20.000 Hz, %1 THD)

Giriş Hassasiyeti ve Empedansı

Phono MC: 100 μV / 100 ohm (Maksimum giriş seviyesi: 6 mV)

Phono MM: 2,5 mV / 47 kΩ (Maksimum giriş seviyesi: 180 mV)

Hat Girişleri (CD, Aux, Radyo, Kaset): 150 mV / 47 kΩ

Video Girişleri (VCR1, VCR2, LD): 1 V pp / 75 ohm

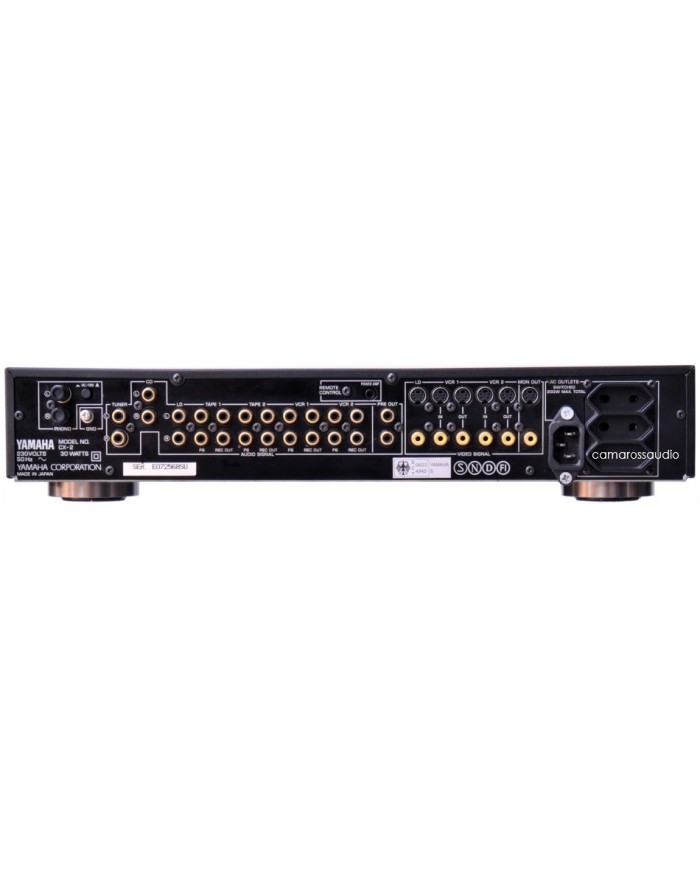

Özellikler ve Bağlantı

Gelişmiş Devreler: Kaynak empedansı girişimini ortadan kaldırmak için her giriş için bağımsız tampon yükselticilere ve gelişmiş sinyal sessizliği için motorlu 4 kademeli ALPS ses potansiyometresine sahiptir.

Ses Girişleri: Pikap (MM/MC seçici anahtarlı), CD, Radyo, Aux, Kaset 1, Kaset 2.

Video Yönlendirme: Video 1, Video 2 ve LaserDisc/DVD bağlantıları, hem standart RCA kompozit hem de S-Video geçişine olanak tanır.

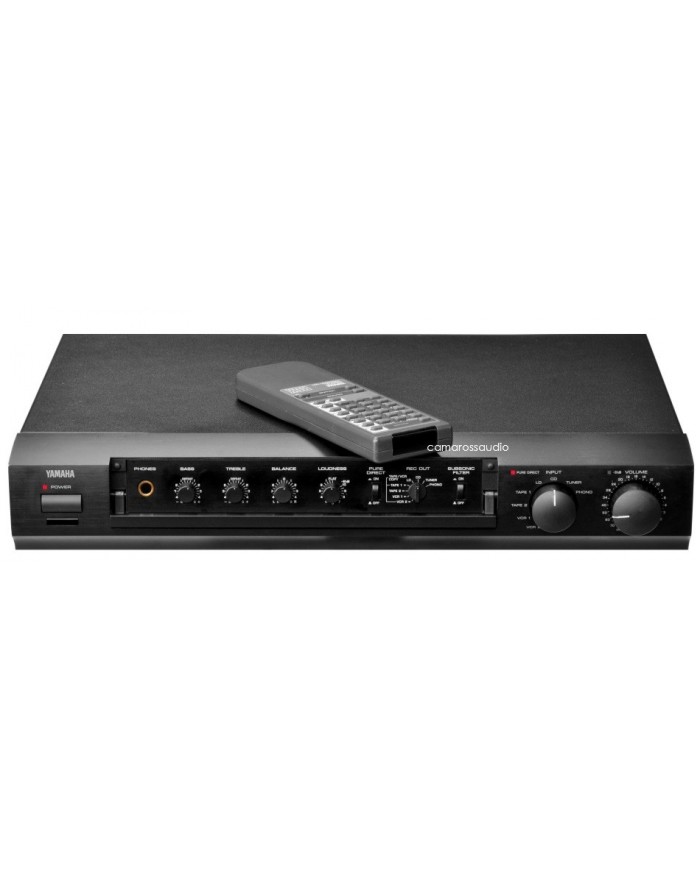

Kontrol Paneli: Ön tarafta, ses tonu kontrollerini (Bas, Tiz), sürekli ayarlanabilir ses yüksekliğini ve Pure Direct anahtarını gizleyen açılır kapanır bir kapak bulunur.

Fiziksel Özellikler

Boyutlar (G x Y x D): 435 mm × 86 mm × 319 mm (İnce kasa)

Ağırlık: 5,5 kg (yaklaşık 12,1 lbs)

Güç Tüketimi: 30 Watt

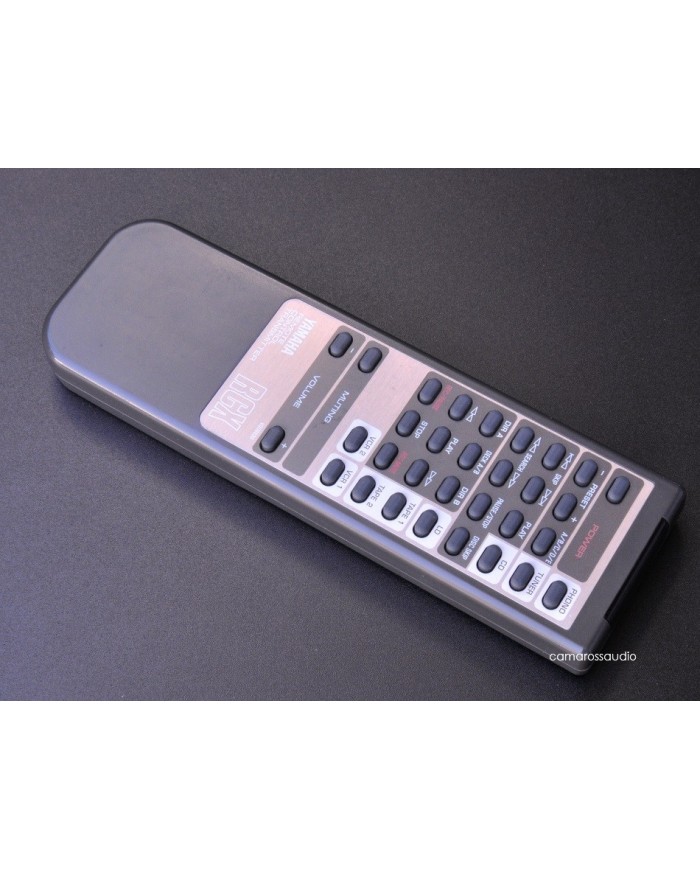

Aksesuarlar: Uzaktan kumanda ile motorlu ana ses kontrolü

Altın kaplama girişler, PHONO MM-MC
