YAQIN SD-CD3 Tube Buffer Processor
SD-CD3 , lambalı devre karakteri kazandırmak için kullanılan bir tüplü buffer (tampon) katıdır. Çin üretimi bir cihazdır ve özellikle CD çalar, DAC, bilgisayar ses çıkışı gibi kaynaklarla amplifikatör arasına bağlanmak üzere tasarlanmıştır.
Devresinde 2 adet 6N8P çift triyot kullanılır. Bunlar çatılar i olarak çalışır; gerilim kazancı yaklaşık 1 olduğundan cihaz esas olarak kazanç sağlamak yerine kaynak ile amplifikatör arasındaki empedans uyumunu iyileştirir. 6N8P yerine 6SN7 kullanılabildiği belirtiliyor.
Bu nedenle cihazın temel amacı sesi yükseltmek değil, daha yüksek giriş empedansı ve düşük çıkış empedansı sağlamak ve sisteme tüplü devrenin karakterini eklemek. Üretici de özellikle dijital kaynakların sesini daha sıcak ve yumuşak hale getirmeyi amaçladığını belirtiyor.
Bağlantı açısından:
RCA çıkışlı bir CD çalar/DAC → SD-CD3 → entegre amplifikatör veya pre-power amplifikatör şeklinde kullanılabilir. 100 kΩ giriş empedansı sayesinde kaynak cihazı açısından oldukça hafif bir yük oluşturur.
Teknik özellikler
İpucu: Ster

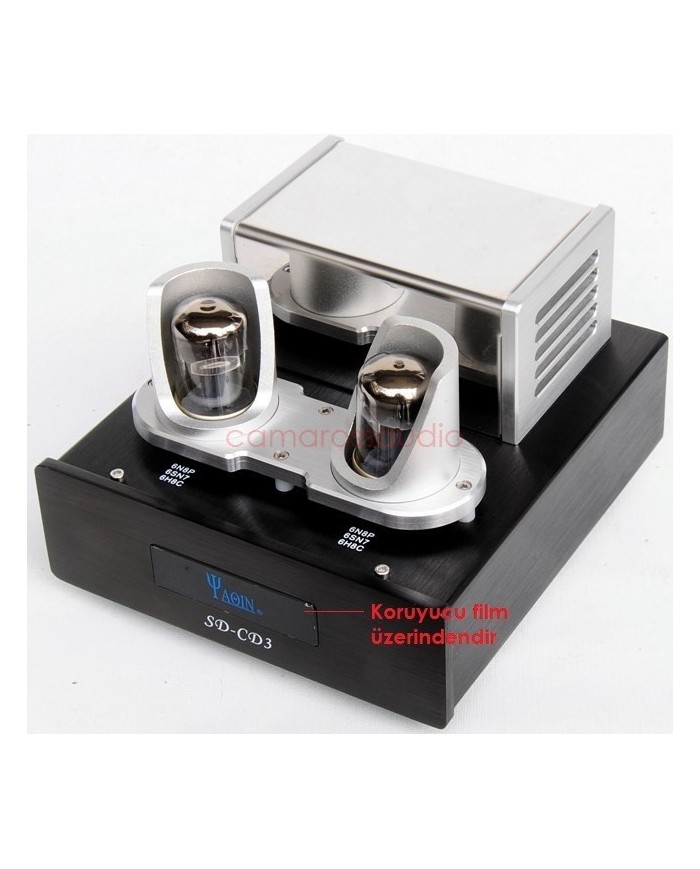

Lambalar: 2 × 6N8P - A6SN7

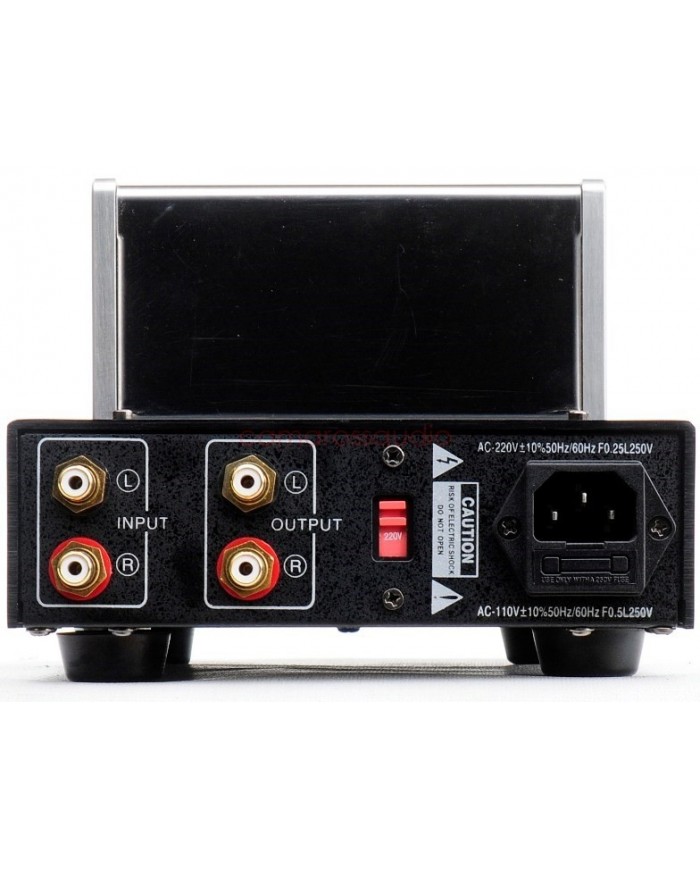

Giriş:2 × RCA
Çıkış: 2 × RCA
Giriş empedansı: 100 kΩ
Gerilim kazancı: Yaklaşık 1
THD: ≤ 0,03% (1 kHz)
Sinyal/g >75 dB
Çatlak 10 Hz – 100 kHz (-0,1
Güç tüketimi: 15 W
Güç kaynağı: 115 V veya 220 V AC versiyonları
Boyutlar: 170 × 200 × 120 mm
Net ağırlık: 2,5 kg
Gövde: Alüminyum ön panel/şasi, çelik ağır hizmet tipi kasa
