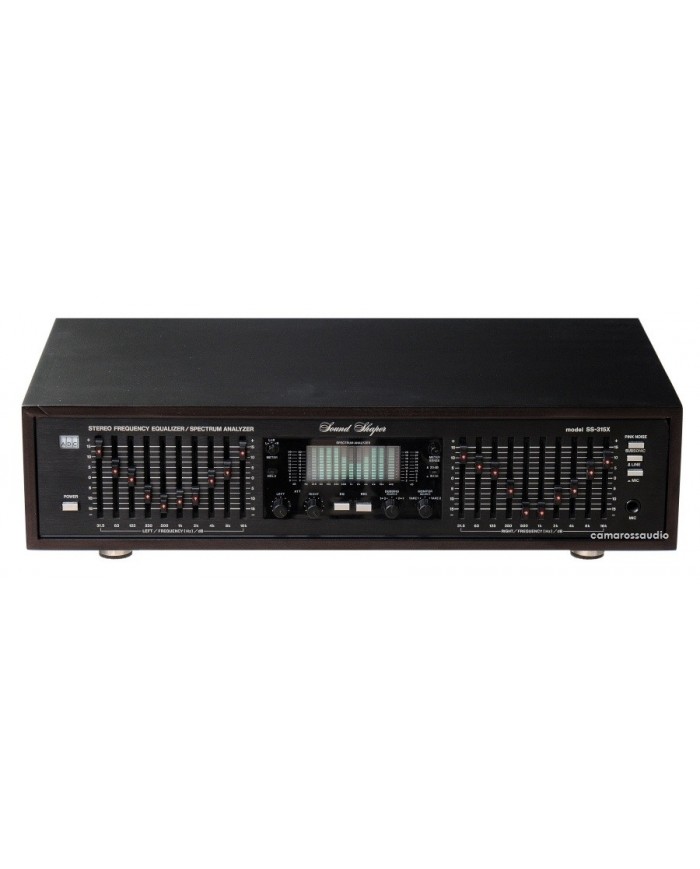

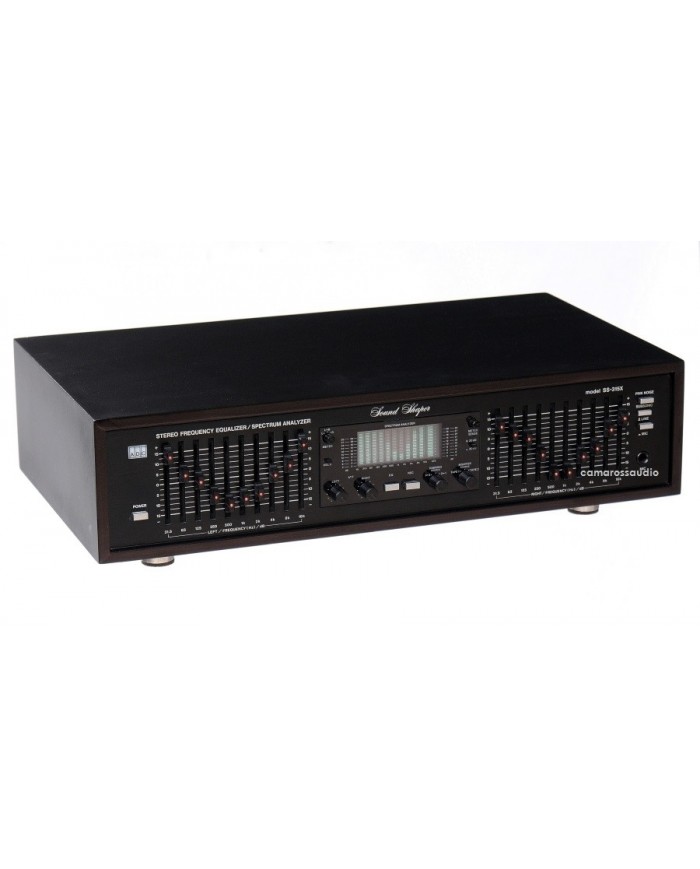

ADC Sound Shaper SS-315X – 10 Bant Grafik Equalizer ve Real-Time Spectrum Analyzer
.JPG)
ADC Sound Shaper SS-315X, 1980'lerin ortasında Audio Dynamics Corporation tarafından geliştirilen, klasik bir grafik equalizer'dan daha kapsamlı bir ses düzenleme cihazıdır. 10 bant stereo equalizer'a ek olarak gerçek zamanlı spectrum analyzer, pink noise generator ve kalibre edilmiş mikrofonla oda/frekans analizi yapabilme özelliğine sahiptir.
SS-315X'in amacı yalnız dinleyicinin zevkine göre bas ve tiz ayarı yapmak değildir. Pink noise ve spectrum analyzer birlikte kullanılarak hoparlör-oda etkileşimindeki frekans yükselmeleri ve düşüşleri gözlemlenebilir ve iki kanal bağımsız olarak düzeltilebilir.
Piyasaya Çıkış Dönemi: 1984–1985
ÖNE ÇIKAN ÖZELLİKLER
10 bant stereo grafik equalizer
Real-Time Spectrum Analyzer
100 segmentli fluorescent spectrum display
10 segment Average Response göstergesi
Pink Noise Generator
Kalibre edilmiş mikrofonla oda analizi
Her kanal için bağımsız frekans ayarı
±15 dB ayar aralığı
31,5 Hz–16 kHz arasında octave-band kontrol
Subsonic Filter

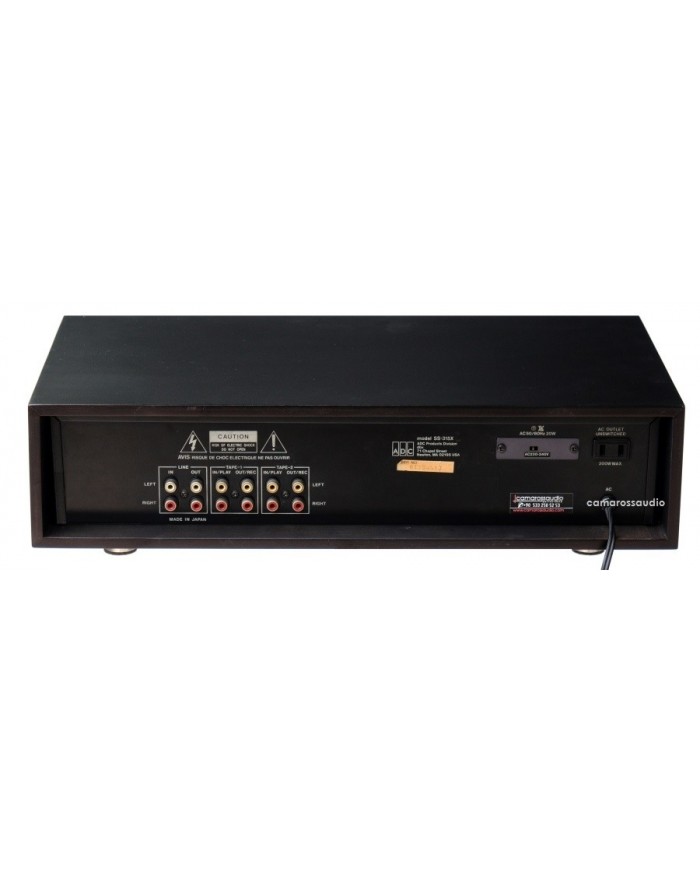

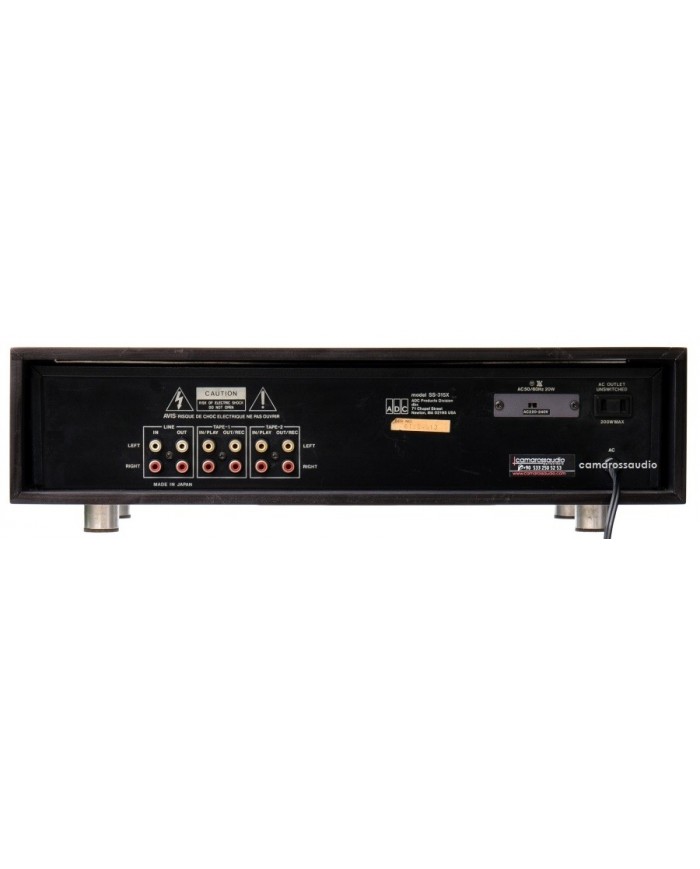

İki tape recorder bağlantısı
İki yönlü Tape Dubbing
Equalized / Unequalized kayıt imkânı
Geniş 5 Hz–100 kHz elektronik frekans cevabı
Japonya üretimi
TEKNİK ÖZELLİKLER
Tip: Stereo Graphic Equalizer / Real-Time Spectrum Analyzer
Equalizer Bant Sayısı: 10 Bant / Kanal
Frekans Bantları: 31,5 / 63 / 125 / 250 / 500 Hz / 1 / 2 / 4 / 8 / 16 kHz
Kontrol Aralığı: ±15 dB
Spectrum Analyzer: Real-Time
Spectrum Display: 100 Segment + 10 Segment Average Response
Analyzer Çözünürlüğü: 2 dB / Kademe
Pink Noise Generator: Var
Subsonic Filter: Var
Tape Bağlantısı: 2 Recorder
Tape Dubbing: İki Yönlü
Giriş Hassasiyeti: 1 V
Maksimum Giriş: 7 V
Nominal Çıkış: 1 V
Maksimum Çıkış: 7 V
Gain: ±1 dB
Frekans Cevabı: 5 Hz–100 kHz
Sinyal/Gürültü Oranı: 100 dB
Toplam Harmonik Distorsiyon: %0,008
Boyutlar: 435 x 88 x 222 mm
Ağırlık: 4,3 kg
ARTILAR / EKSİLER
Artıları: SS-315X'in en önemli özelliği equalizer ile gerçek zamanlı analiz sistemini aynı cihazda birleştirmesidir. Pink noise ve uygun mikrofon kullanıldığında yalnız kulaktan ayar yapmak yerine odadaki temel frekans dengesizliklerini görerek müdahale etmek mümkündür. 10 bantta iki kanalın ayrı ayrı ±15 dB ayarlanabilmesi oldukça geniş kontrol sağlar. %0,008 THD ve 100 dB S/N değerleri de döneminin analog equalizer'ı için başarılıdır.
Eksileri: Günümüzün DSP tabanlı oda düzeltme sistemleri frekans çözünürlüğü, ölçüm hassasiyeti, otomatik kalibrasyon ve zaman alanı düzeltmesinde SS-315X'ten çok daha gelişmiştir. Bu nedenle cihazı modern Room Correction sistemlerinin doğrudan alternatifi olarak görmek doğru olmaz.
SS-315X bugün 40 yaş civarındadır. Çok sayıdaki slider potansiyometre, giriş/çıkış anahtarları, fluorescent analyzer display, pink-noise devresi, mikrofon girişi, tape switching bölümü ve güç kaynağı kontrol edilmelidir. Kirlenmiş veya oksitlenmiş tek bir slider bile kanallar arasında frekans dengesizliği yaratabilir. Orijinal kalibre mikrofon bulunuyorsa analyzer fonksiyonunun değeri ayrıca artar.
CAMAROSSAUDIO YORUM
ADC SS-315X, 1980'lerin yalnız gösterişli spectrum ekranına sahip equalizer'larından biri değildir. Pink noise, kalibre mikrofon ve gerçek zamanlı analyzer'ın birlikte kullanılması, cihazın hoparlör-oda etkileşimini ölçerek düzeltme amacıyla tasarlandığını gösterir.
Bugünkü dijital oda düzeltme sistemleri teknik olarak çok daha ileridedir; buna karşılık SS-315X tamamen analog bir sistemde frekans karakterine manuel müdahale etmek isteyen kullanıcı için hâlâ oldukça ilginç ve fonksiyonel bir cihazdır.
Yaklaşık 40 yıllık bir SS-315X'te bizim için en önemli konu bütün slider'ların sessiz ve eş çalışması ile analyzer bölümünün doğru fonksiyon göstermesidir. Ekranın yanması yeterli değildir; equalizer ve ölçüm bölümlerinin gerçekten doğru çalışması gerekir
