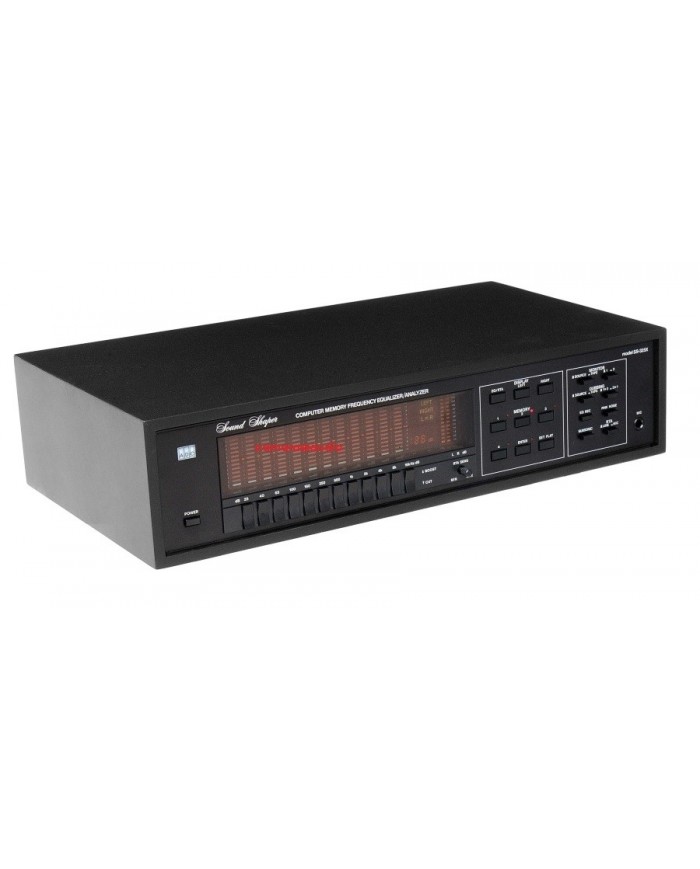

ADC Sound Shaper SS-325X – Bilgisayar Kontrollü Equalizer / Real-Time Analyzer
ADC Sound Shaper SS-325X, klasik sürgülü grafik equalizer'lardan oldukça farklı, mikroişlemci kontrollü 12 bantlı stereo equalizer ve gerçek zamanlı spektrum analizörüdür. Equalizer, RTA, pink-noise generator ve SPL ölçüm fonksiyonlarını aynı cihazda birleştirir. Orijinal sisteminde oda ölçümü için kalibre edilmiş mikrofon da bulunur.
Dönemi açısından en dikkat çekici taraflarından biri, mekanik slider yerine elektronik kontroller kullanması ve dört farklı EQ eğrisini hafızaya kaydedebilmesidir. Bu nedenle SS-325X yalnız bir ton kontrol cihazı değil, oda ve sistem ayarı için geliştirilmiş kapsamlı bir analog ses işlemcisidir.
Piyasaya Çıkış Dönemi: 1980'lerin ortaları
ÖNE ÇIKAN ÖZELLİKLER
Mikroişlemci kontrollü stereo equalizer
12 bant frekans kontrolü
Real-Time Analyzer
Dahili pink-noise generator
Kalibre edilmiş ölçüm mikrofonu
4 farklı EQ eğrisini hafızaya alma
Flat ayar hafızası
Sağ ve sol kanalın ayrı veya birlikte analizi
Her bantta ±12 dB ayar
2 dB display çözünürlüğü
Subsonic filter

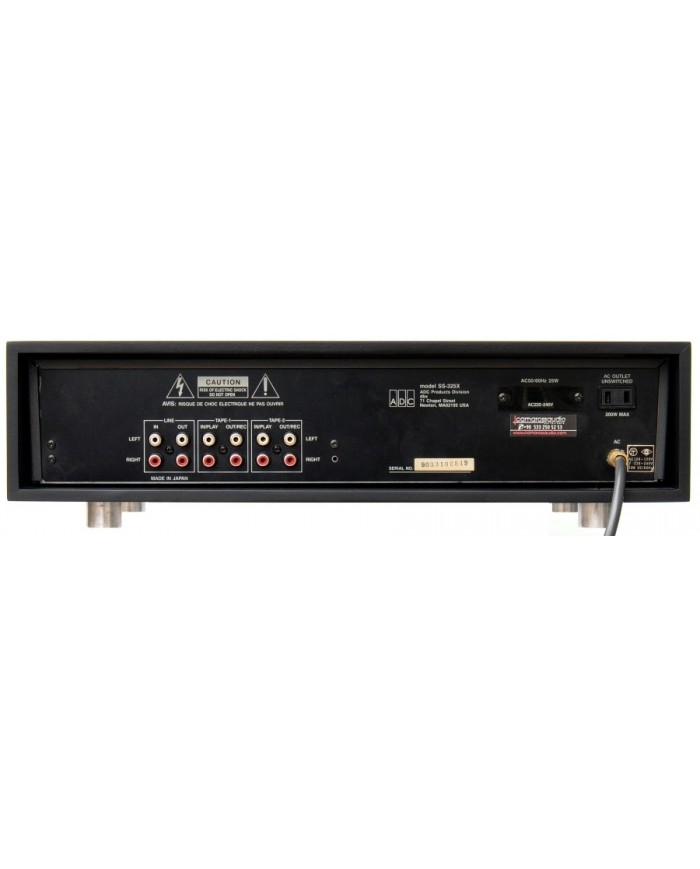

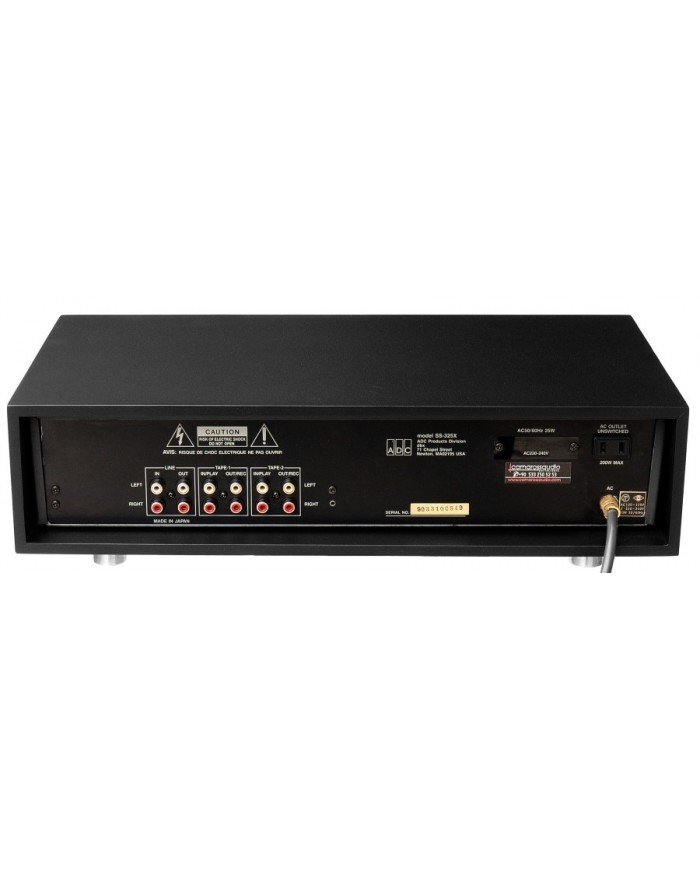

İki tape deck bağlantısı
İki yönlü tape dubbing
EQ'lu veya EQ'suz kayıt imkânı
Elektronik frekans kontrolleri
Fluorescent spectrum/EQ display
TEKNİK ÖZELLİKLER
Tip: Stereo Equalizer / Real-Time Analyzer
Equalizer Bant Sayısı: 12
Merkez Frekansları: 25 / 40 / 63 / 100 / 160 / 250 / 500 Hz / 1 / 2 / 4 / 8 / 16 kHz
Kontrol Aralığı: ±12 dB
Display Çözünürlüğü: 2 dB
Frekans Cevabı: 5 Hz–100 kHz ±1 dB
Nominal Giriş Seviyesi: 500 mV
Maksimum Giriş Seviyesi: 4 V RMS
Nominal Çıkış Seviyesi: 500 mV
Maksimum Çıkış Seviyesi: 4 V RMS
Giriş Empedansı: 47 kOhm
Çıkış Empedansı: 470 Ohm
Minimum Yük Empedansı: 10 kOhm
THD: %0,008 / 0,5 V çıkış, 20 Hz–20 kHz
IM Distortion: %0,008 / 0,5 V
Hum & Noise: -100 dBV A-weighted
Subsonic Filter: 15 Hz / 18 dB oktav
RTA Line Frekans Cevabı: 16 Hz–16 kHz ±0,5 dB
Kalibre Mikrofon Frekans Cevabı: 29 Hz–16 kHz ±3 dB
Mikrofon Giriş Empedansı: 2,2 kOhm
Mikrofon Hassasiyeti: 200 µV
Line Analyzer Hassasiyeti: 150 mV
Hafıza: 4 kullanıcı EQ eğrisi + Flat
Güç Tüketimi: Maksimum 25 W
Besleme: 100–120 V / 220–240 V, 50/60 Hz
Boyutlar: 444 x 94 x 238 mm
Ağırlık: Yaklaşık 4 kg
ARTILAR / EKSİLER
Artıları: 12 bant sayesinde özellikle alt frekanslarda klasik 10 bantlı equalizer'lardan daha hassas ayar yapılabilmesi, gerçek zamanlı analiz, pink noise ve kalibre mikrofonun aynı cihazda bulunması önemli avantajdır. 5 Hz–100 kHz frekans cevabı, %0,008 THD ve -100 dBV gürültü değeri döneminin analog equalizer'ı için oldukça güçlü teknik verilerdir. Hafıza sistemi farklı kayıtlar veya dinleme koşulları için ayrı EQ eğrilerinin hızlı kullanılmasını sağlar.
Eksileri: Günümüz DSP tabanlı oda düzeltme sistemleri kadar hassas değildir; yalnız sabit frekans bantları üzerinde çalışır. Faz, zaman alanı ve modern parametrik EQ işlemleri yapamaz. Sinyal yoluna ilave analog elektronik eklediğinden gereksiz EQ kullanımı yerine yalnız gerçekten ihtiyaç duyulan düzeltmeler yapılmalıdır.
CAMAROSSAUDIO YORUM
ADC SS-325X'i sıradan bir vintage equalizer olarak değerlendirmek eksik olur. Cihazın esas özelliği 12 bant equalizer, gerçek zamanlı spektrum analizörü, pink-noise generator, kalibre mikrofon ve hafıza sistemini tek kasada birleştirmesidir.
12 bant seçimi de rastgele değildir. 250 Hz'in üzerinde merkez frekansları birer oktav aralıkla ilerlerken, kritik alt frekans bölgesinde 25, 40, 63, 100 ve 160 Hz noktalarının daha sık yerleştirilmesi bas ve oda rezonansları üzerinde daha hassas müdahaleye olanak verir.
Burada önemli bir kullanım ilkesi var: Equalizer'ın amacı her frekansı değiştirerek yapay bir ses oluşturmak değildir. Sağlıklı bir sistemde SS-325X'in en değerli tarafı, RTA ve mikrofon yardımıyla oda kaynaklı belirgin frekans problemlerini tespit edip gerektiği kadar düzeltme yapabilmesidir.
Bu cihazlarda yaş nedeniyle özellikle fluorescent display'in parlaklığı, bütün elektronik frekans tuşları, RTA, pink-noise generator ve mikrofon girişi kontrol edilmelidir. Hafıza devresinde kullanılan lithium battery de özellikle önemlidir; orijinal kullanım kılavuzunda bataryanın ömrü yaklaşık beş yıl olarak belirtilmektedir. Bugün orijinal bataryanın sağlıklı olması beklenmemeli ve varsa sızıntı/korozyon açısından kontrol edilmelidir.
ADC Sound Shaper SS-325X, 1980'lerin analog hi-fi teknolojisi ile erken mikroişlemci kontrolünü başarılı biçimde birleştiren, teknik açıdan sıradan equalizer'lardan çok daha kapsamlı ve bugün koleksiyon değeri de taşıyan ilginç bir ses işlemcisidir.
