Ödün vermeyen performansla müziğinizi yeniden keşfedin

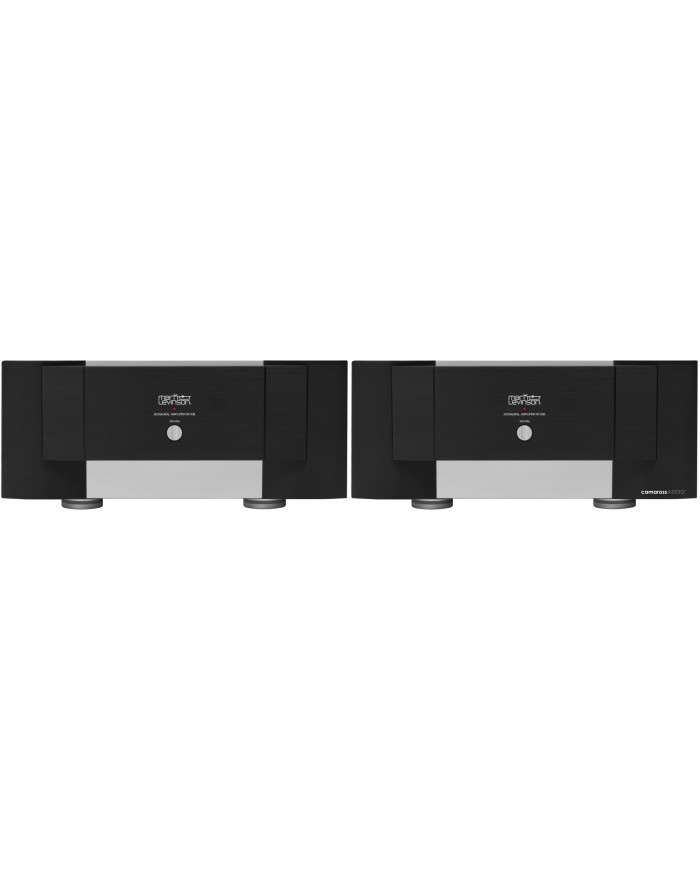

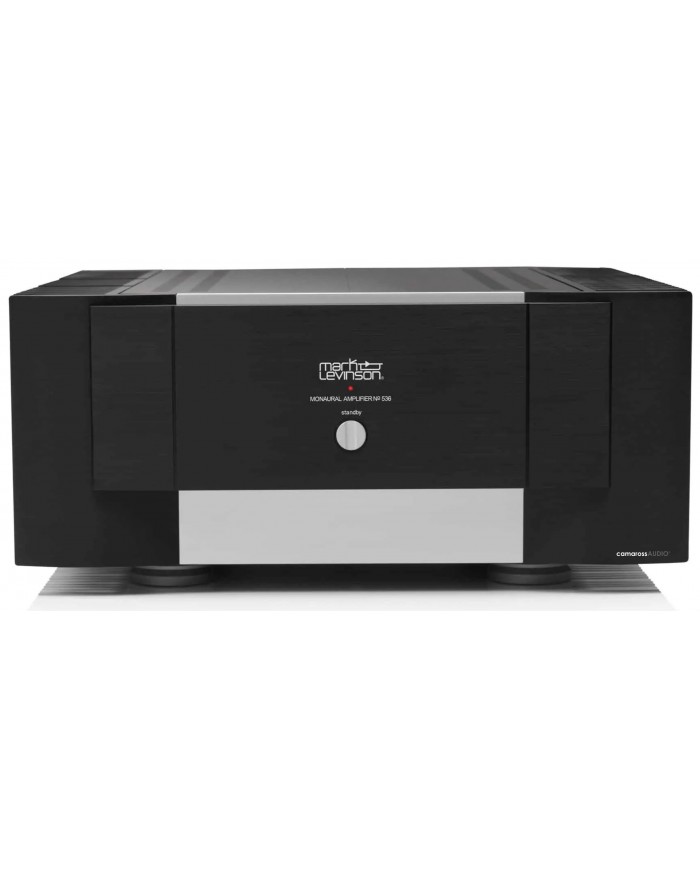

Mark Levinson № 536 ile müziğinizdeki en ince ayrıntıları, herhangi bir ses seviyesinde ayırt edin. Bu Pure Path monoblok amplifikatör, kanal başına inanılmaz bir 400 watt sağlarken derin, geniş bir ses sahnesi ve doğru görüntü yerleşimi sağlar. En üst düzeyde stereo performans için hoparlörlerinizin her biri ile tek bir № 536 eşleştirin ve en sevdiğiniz müzikte daha önce hiç duymadığınız ayrıntıları keşfetme deneyimini paylaşın.
Öne Çıkanlar
Pure Path ayrık, doğrudan bağlı, tam dengeli, mono sinyal yolu
Genişletilmiş, hassas görüntüleme, genişletilmiş düşük frekans tepkisi/perdesi ve doğal yüksek frekanslar
Özenle optimize edilmiş, az negatif geri besleme, bant genişliği, çevirme ve açık döngü doğrusallığı
Tam diferansiyel AB sınıfı mimarisi, çoğu dinleme koşulu için A sınıfında çalışır
Her çıkış aşaması için ayrı ikincil sargılara sahip özel tasarım, düşük gürültülü toroid
ABD'de tasarlanmış ve el yapımı
Girişler
Bir dengeli, bir tek uçlu giriş
Amplifikasyon
2 ohm stabilite ile 400wpc'den 8 ohm'a, 800wpc'den 4 ohm'a kadar derecelendirilmiştir
Kontrol
Sistem entegrasyonu bağlantısı: Ethernet, IP, RS-232, tetikleyiciler, web izleme ve kontrol

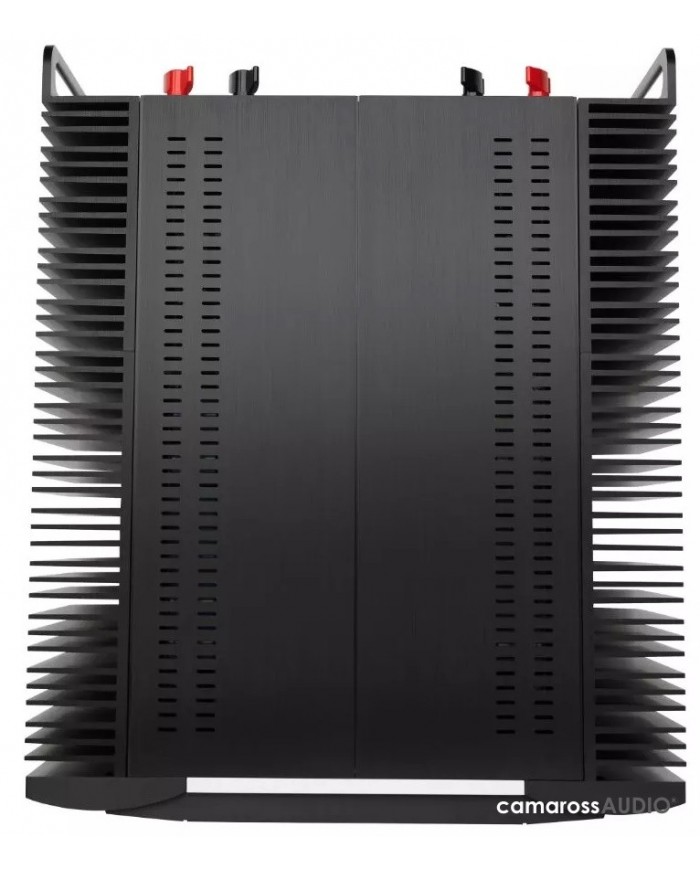

Şasi
6000 serisi alüminyum kasa, son derece yüksek hassasiyet, son derece düşük toleranslar
AB sınıfı tasarım:
Tamamen ayrık sinyal yolu, girişten çıkışa
Düşük distorsiyon için yüksek doğrusallık, düşük geri beslemeli tasarım ve geniş bant genişliği
Gerilim kazancı ve sürücü aşamaları A sınıfında çalışır
Doğrudan bağlantılı: sinyal yolunda kapasitör yok
Özel tasarımlı, düşük gürültülü toroidal transformatörler
Düşük gürültülü, yüksek gürültülü yüksek akımlı lineer güç kaynakları
Hız ayrık Schottky doğrultucular ve çoklu paralel filtre kondansatörleri
Ayna görüntüsü simetrik tasarım
Kasırga terminalleri ile kanal başına dört bağlama terminali
Standart ve çift kablolu hoparlör bağlantıları
Sistem kontrolleri: Ethernet, RS-232, IR girişi, 12V tetik girişi ve çıkış, USB

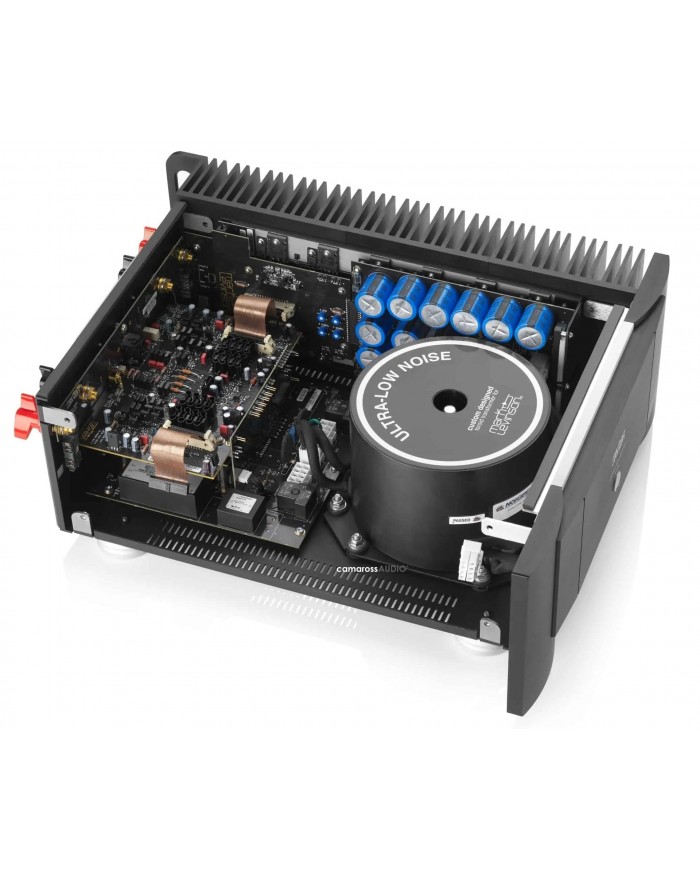

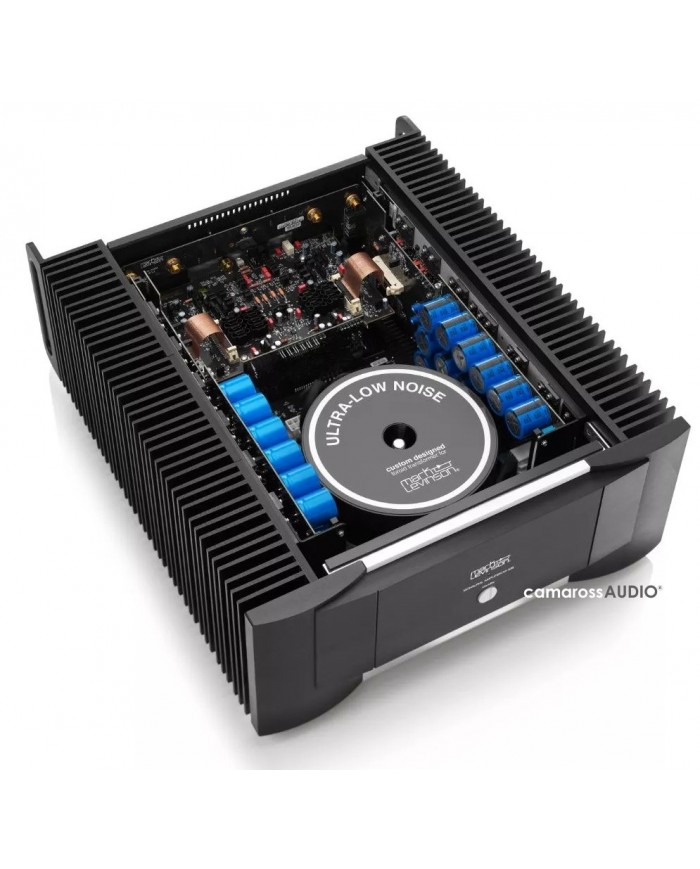

Bileşenler
Mark Levinson, hem sanatla hem de bilimle gurur duyuyor

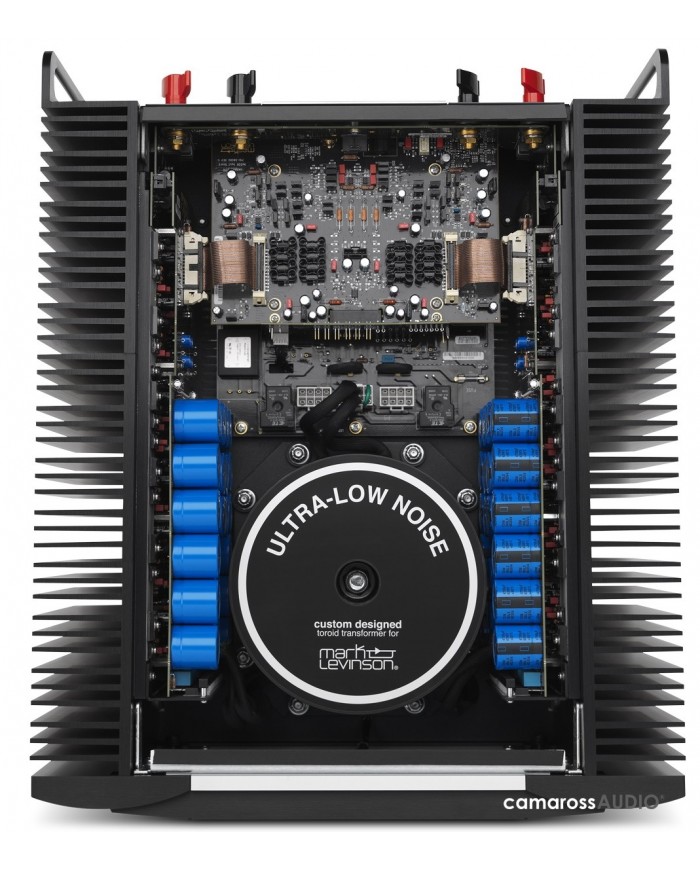

No 536 Monaural Amplifikatör 12 ayrı 15A, 260V, Çıkış aşaması başına 200W TO-264 bipolar çıkış transistörleri (toplam 24); ve 12 ayrı 230V, 70MHz TO-220 bipolar sürücü çıkış aşaması başına transistörler (her çıkış transistörü için bir tane, 24 toplam) kullanır.
Güç kaynağı sekiz ayrık, yüksek hızlı, 40A içerir, çıkış aşaması başına 250V TO-220 Schottky doğrultucular (toplam 16) ve Genel toplam için çıkış aşaması başına 18 filtre kondansatör (toplam 36) 169.200 mikrofarad depolama kapasitansı kullanır.
Amplifikatörler ayrıca özel olarak tasarlanmış, düşük gürültülü toroidal özelliklere sahiptir.
1.800VA ve 1.900VA toplam sürekli olarak derecelendirilmiş transformatörler sırasıyla her biri için ayrı ikincil sargılarla güç çıkış aşaması benimser.
Çıkış aşaması ve güç kaynağı bileşenleri eşsiz performans ve güvenilirlik sunmak için itinayla seçilmiştir.
Giriş aşamaları eşleşmiş çift, düşük gürültülü, yüksek kazançlı, çift JFET giriş transistörü, sırayla bipolar transistörlere çift kaskodlu konfigürasyon; Ve Cihazların kombinasyonu doğal olarak düşük distorsiyon sunar ve Geniş bant genişliğinin yanı sıra zahmetsizce güç ve büyük sinyal voltajları üretir. Bu devre A sınıfında çalışır ve Ayrık TO-126 bipolar ön sürücü transistörleri doğru bir şekilde büyük çıkış aşamalarını çalıştırır.
TEKNIK ÖZELLİKLER

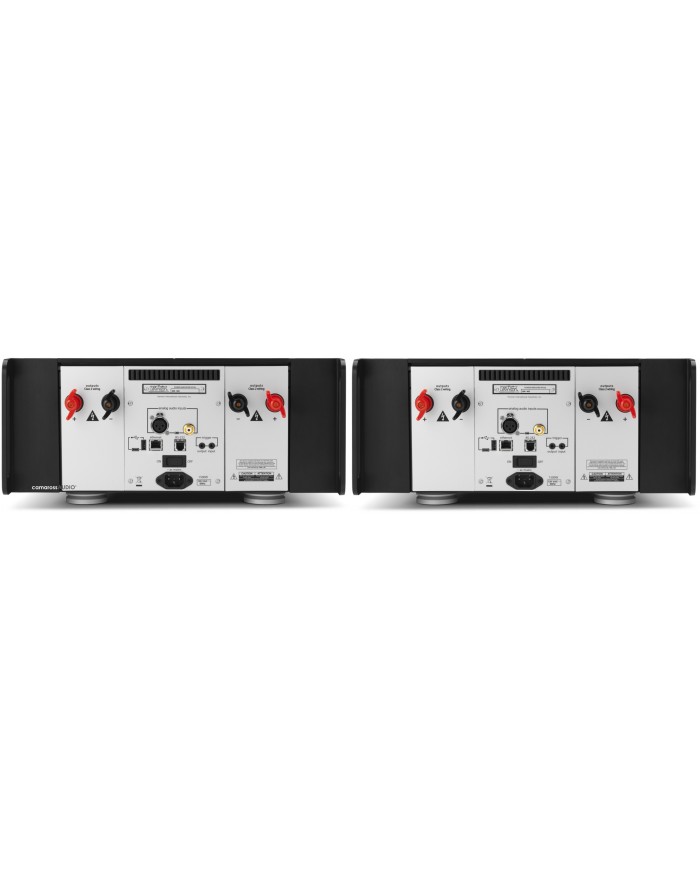

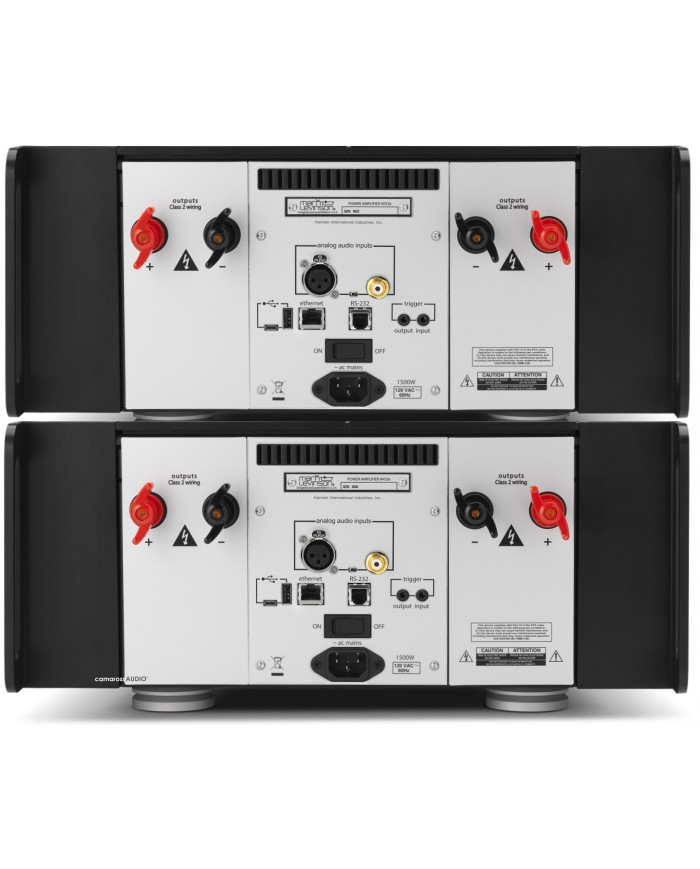

Giriş ve Çıkış Konnektörleri:
1 dengeli XLR girişi
1 adet dengesiz RCA girişi
Kanal başına muz fişi soketli iki çift "Hurricane" hoparlör çıkışı (muz fişi soketi Avrupa modelleri)
Kontrol Konnektörleri
Bir Ethernet 10/100 bağlantı noktası
Bir adet 3,5 mm mono (uç/manşon) mini fiş tetik girişi, 3-12Vdc
Bir adet 3,5 mm mono (uç/manşon) mini fiş tetik çıkışı, 3-12Vdc
