Nakamichi 1000 Tri-Tracer Kaset Deck: Profesyonel Performansın Dönüm Noktası

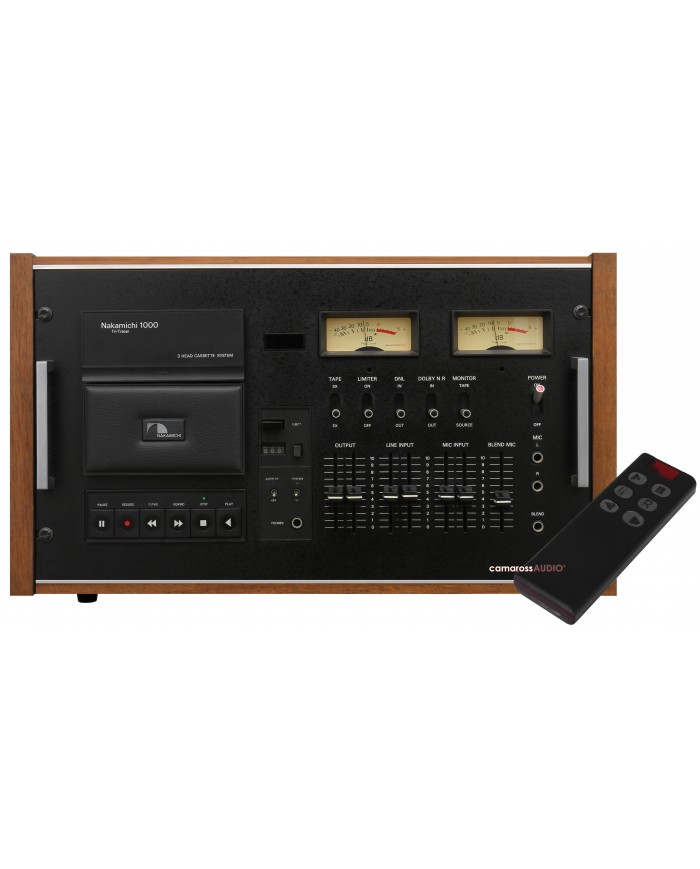

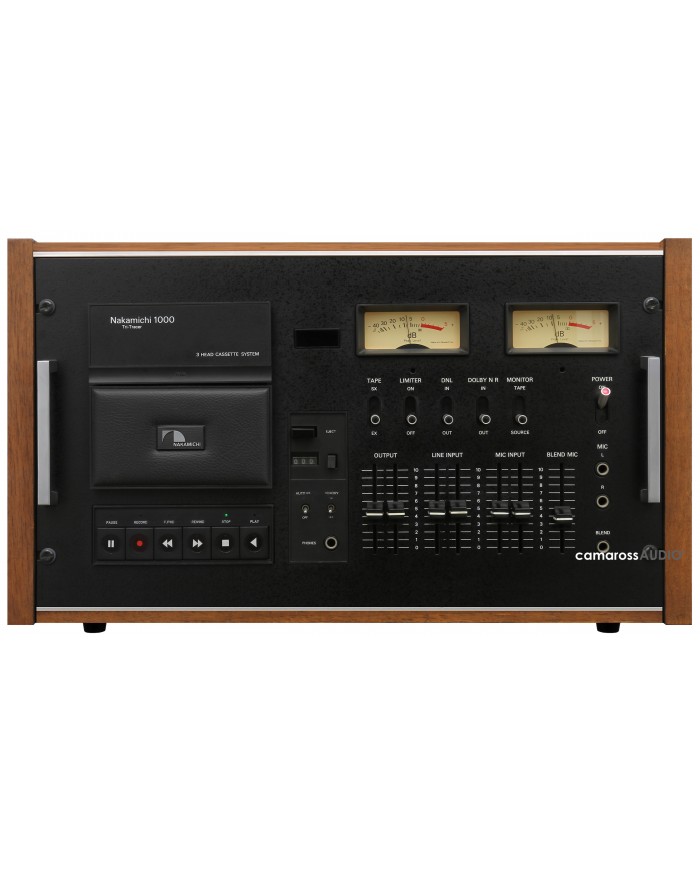

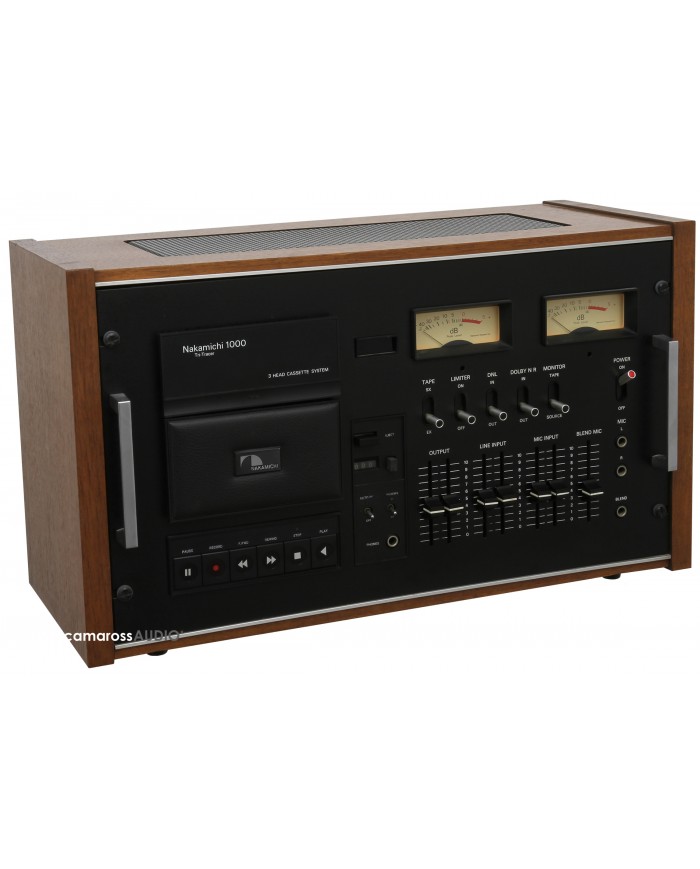

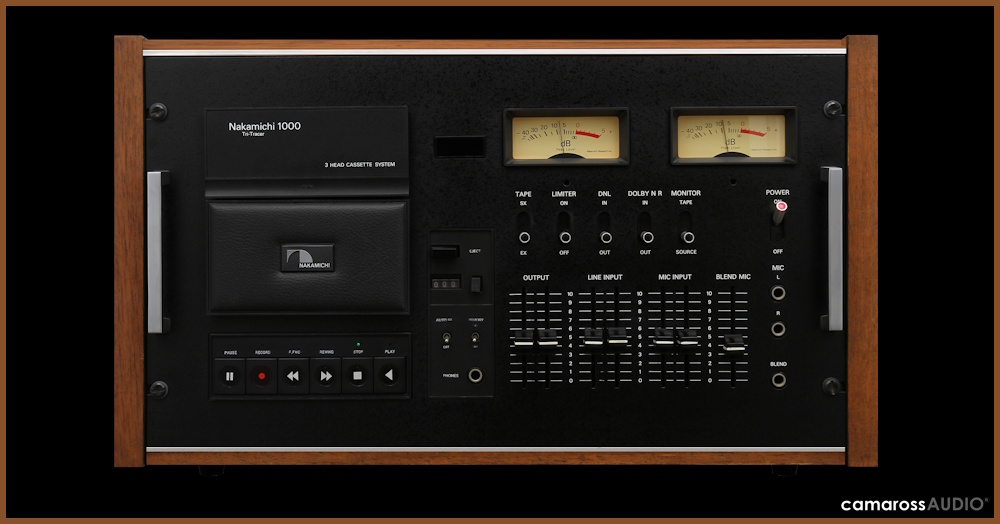

Nakamichi 1000 Tri-Tracer

Nakamichi 1000 Tri-Tracer, kaset kaydedici tasarımında bir dönüm noktasıdır; ilk konseptten son uygulamaya kadar tavizsiz profesyonel bir makine olarak tasarlanmıştır. Makaralı kayıt cihazlarının performansıyla yarışacak şekilde tasarlanan Nakamichi 1000 Tri-Tracer, mutlak isabet, hız kararlılığı ve operasyonel hassasiyete odaklandı. Gürültü neredeyse düşük seviyelere indirildi, hız kararlılığı kaset standartlarına göre olağanüstüydü ve frekans tepkisi o dönemde normal kabul edilenin çok ötesine kadar genişletildi.

Öne çıkan Özellikler

Temel Teknolojik Avantajlar

Silme, kayıt ve oynatma için tamamen ayrı üç kafa

Genişletilmiş frekans tepkisi ve ultra düşük gürültülü Tri-Tracer tasarımı

Bant Taşıma ve Mekanik Hassasiyet

Geri besleme kontrollü DC motorlu kapalı döngü çift kapstan taşıma

Bant dökülme ve tıkanma önleme sistemi

Ayarlama ve Kontrol Özellikleri

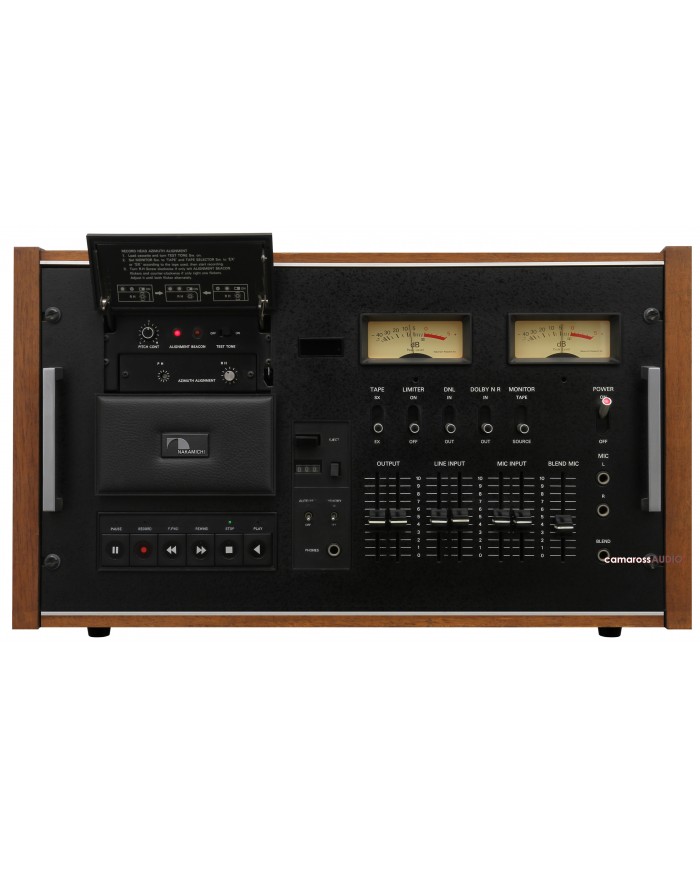

Hassas azimut kurulumu için LED göstergelerli hizalama işaret sistemi

Dahili 400 Hz test ton osilatörü • ±6 %00 ayarlı perde kontrolü

Şeffaf aşırı yüklenme koruması için zirve sınırlayıcı

IC mantık elektronik kontrolü tüy dokunuş ile çalışma

Anında kaynak ve bant izleme

Otomatik geri sarma ve bant başlatma belleği fonksiyonları

Gürültü Azaltma ve İzleme

Dolby NR ve Dinamik Gürültü Sınırlayıcı sistemi ile birleşmiş

 Tasarımının merkezinde, silme, kaydetme ve oynatma için tamamen ayrı üç kafanın kullanılması vardı; bu da gerçek bant dışı izleme ve yüksek frekans performansını önemli ölçüde iyileştirdi. 1973'te tanıtılan Nakamichi 1000 Tri-Tracer, kaset kaydında yeni standartlar belirledi ve Nakamichi'yi yüksek performanslı kaset teknolojisinde kesin otorite olarak konumlandırdı.

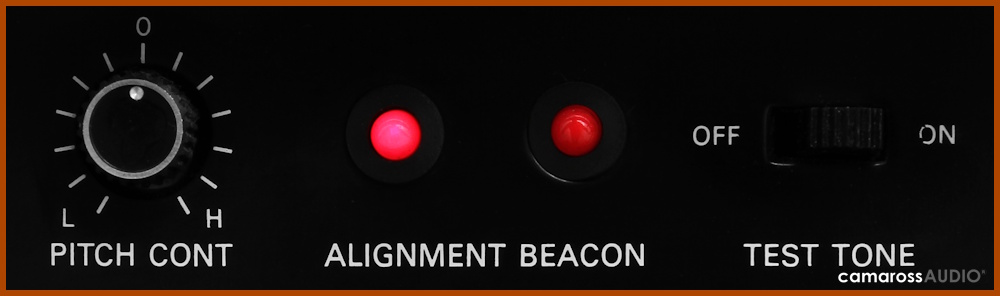

Tri-Tracer, Nakamichi Research Inc. tarafından yeni nesil kaset kayıt cihazlarını tanımlamak için kullanılan tanımlama idi ve Nakamichi 1000 Tri-Tracer bu konsepti tam olarak ilk kez gerçekleştirdi. Doğru kayıt başı azimut hizası, genişletilmiş yüksek frekans yanıtı için kritik olarak kabul edildi ve Nakamichi 1000 Tri-Tracer, her seferinde hassas ayarlama sağlamak için panele monte edilmiş LED'ler kullanan bir hizalama işaret sistemi içeriyordu. Dahili 400 Hz test ton osilatörü, farklı bant formülasyonları için hem azimut hizalamasına hem de referans seviyesi ayarına yardımcı olmuştur. Perde kontrolü, çalma hızının %±6 oranında değiştirilmesine olanak tanıyarak doğru perde düzeltmesini sağlıyor ve makineyi transkripsiyon ile müzik pratiği uygulamaları için uygun hale getiriyordu.

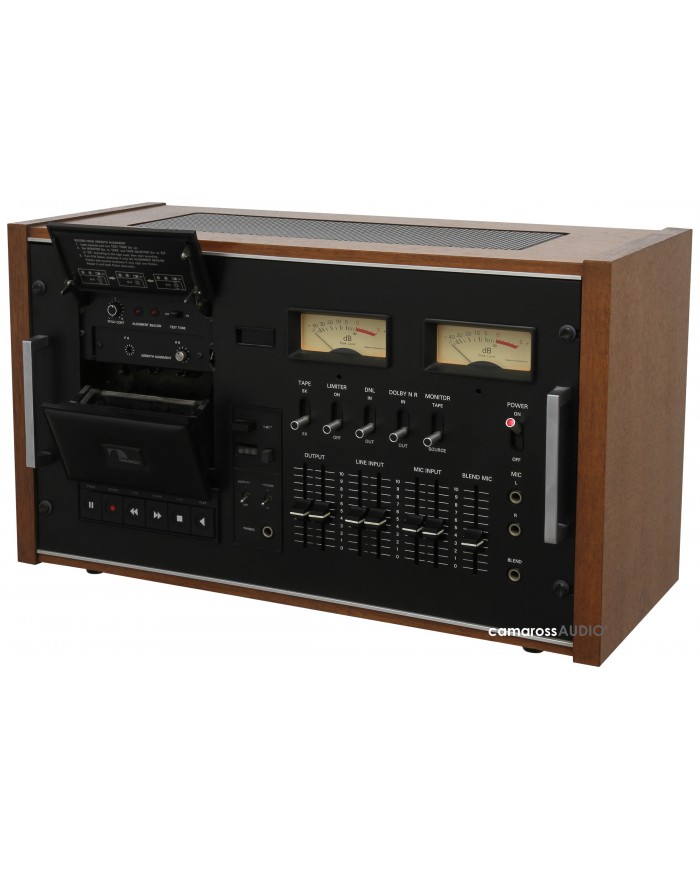

Mekanik hassasiyet de aynı derecede gelişmişti. Bant taşıma, geri besleme kontrollü bir DC motorla çalışan kapalı döngülü, çift kapstanlı bir sistem kullanıyordu ve hat voltajı ile frekansındaki geniş değişkenliklerde sabit bant hızını koruyordu. İki büyük kademeli volan, kalan hız düzensizliklerini düzelterek son derece düşük wow ve titreme yarattı. Bir kaset dökülme karşıtı cihaz, bant dökülmesi veya sıkışma tespit edildiğinde makineyi otomatik olarak kapatır ve hem bandı hem de taşıma mekanizmasını korur. Kaset yuvası önden yüklemeliydi; dolgulu kapak ve güvenlik kilidi çalışırken yanlışlıkla açılmayı önlüyordu.

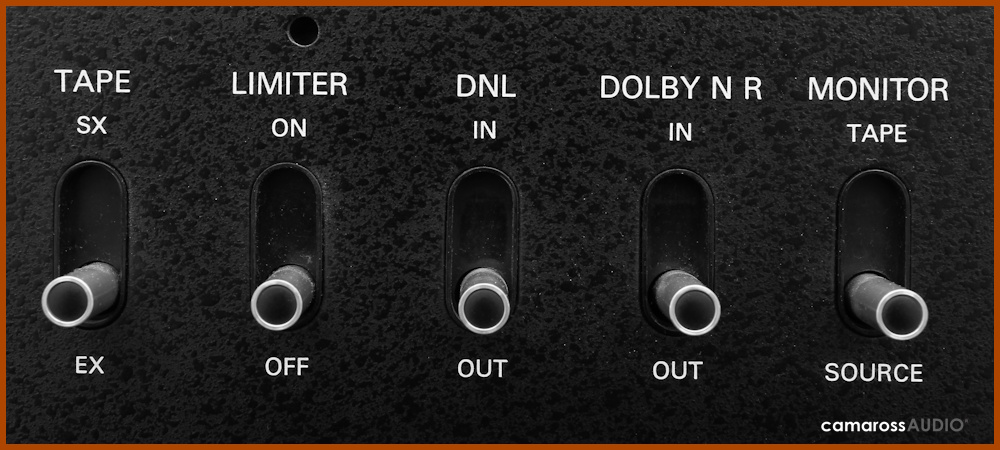

  Elektronik olarak, Nakamichi 1000 Tri-Tracer, tüm bant fonksiyonlarını yöneten tüy dokunmatik solenoidlerle birlikte IC mantık kontrolü sunuyordu. Dolby NR ile Nakamichi'nin kendi Dinamik Gürültü Sınırlayıcısı birleştirilen çift gürültü azaltma sistemleri sağlandı ve birlikte kullanıldığında tıslama 13 dB'den fazla azaltıldı. Ayrı hat girişi, mikrofon girişi ve karışım mikrofon giriş kontrolleri, esnek kayıt kurulumları sağladı; hat girişleri kullanıldığında mikrofon girişleri otomatik olarak devre dışı bırakıldı ve optimum sinyal-gürültü oranı korundu. Kayıt sırasında aşırı yüklenmeye karşı koruma sağlamak için bir zirve sınırlayıcı eklenmiş ve o kadar ince çalışıyordu ki sıkıştırma neredeyse tespit edilemez kalıyordu.

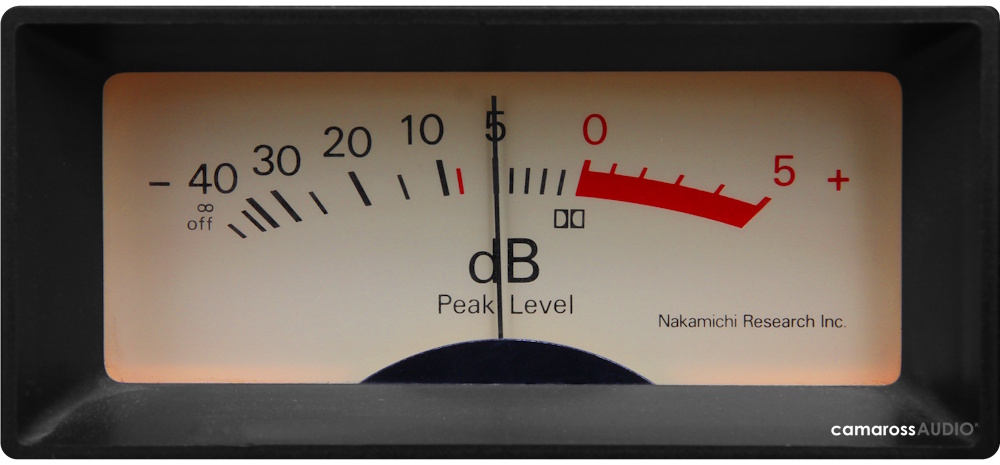

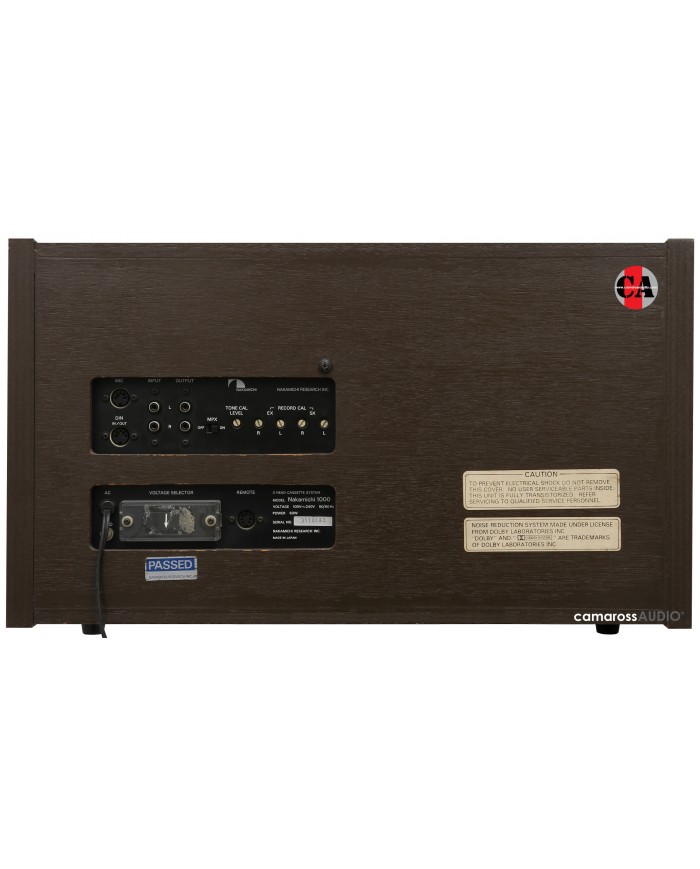

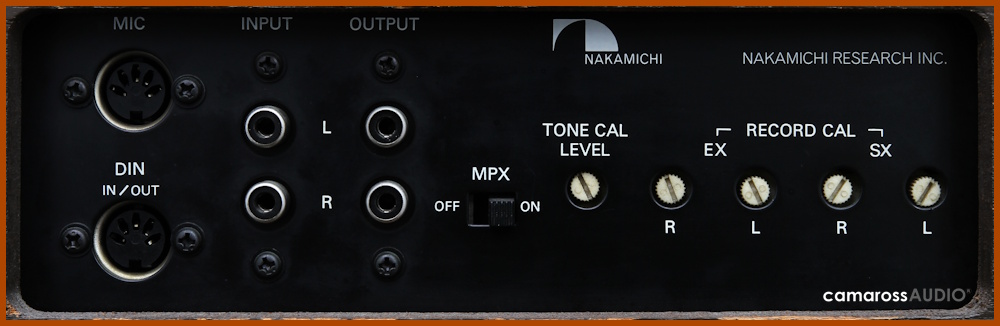

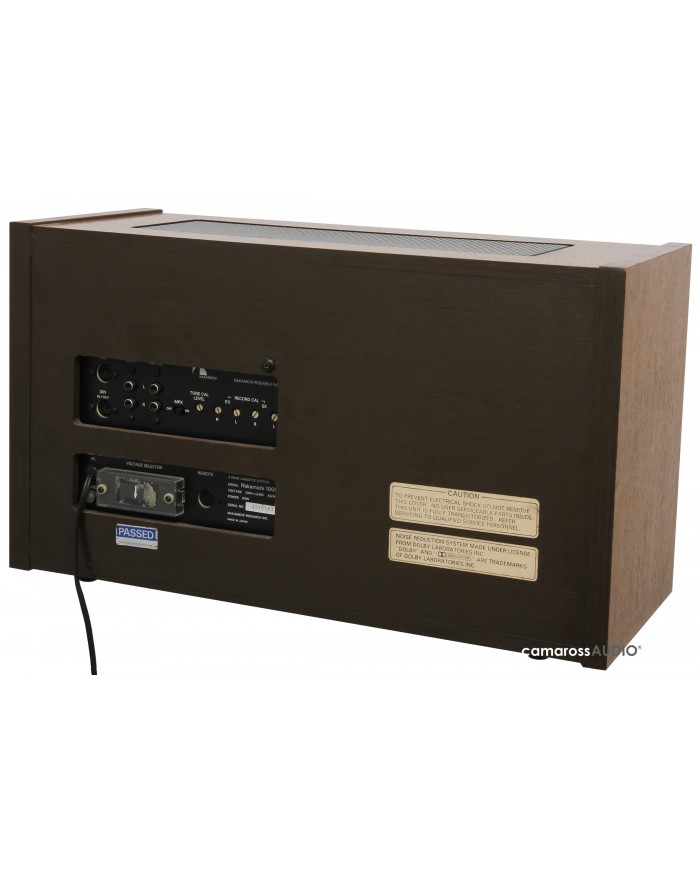

İzleme ve kullanılabilirlik de eşit özenle ele alındı. Büyük dB tepe seviye ölçerler, makinenin genişletilmiş dinamik aralığından faydalanarak, kayıt seviyelerinin geleneksel VU ölçümlere göre daha doğru görsel temsilini sağladı. Bir monitör anahtarı, kaynak ile bant arasında anında karşılaştırma yapılmasını sağlayarak kayıt doğruluğunun gerçek zamanlı doğrulanmasını sağlıyordu. Ek özellikler arasında oynatma sonunda otomatik geri sarma, bant başlatma belleği, kayıt kilidi, kulaklık izleme ve DIN giriş-çıkışları, hat yükseltme, çoklu filtreleme ve uzaktan kumanda gibi kapsamlı arka panel bağlantısı yer alıyordu.

Teknik özellikler

Güç ve Hız Özellikleri

Güç Kaynağı: 100 V, 117 V, 220 V, 240 V, 50/60 Hz

Güç Tüketimi: Maksimum 60 W

Bant Hızı: 4.76 cm/s -±1%
Titreme: %0.1'den az DIN 45507 ağırlıklı zirve

Frekans Tepkisi ve Gürültü Performansı

Frekans Yanıtı: Dolby NR ve yüksek yoğunluklu düşük gürültülü bant ile 35 Hz ile 18.000 Hz ±3 dB

Frekans Yanıtı: 35 Hz'den 20.000 Hz'e ±3 dB, Dolby NR ve Cro ile bant

Sinyal-Gürültü Oranı: Dolby NR, WRMS CCITT, 400 Hz, %3 bozulma ile 60 dB'den daha iyi

Distorsiyon ve Diğer Özellikler

THD: 1 kHz'de %2'den az, 0 dB

Silinme: 1 kHz'de 60 dB'den daha iyi, doygunluk seviyesi

Kanal Ayrımı: 1 kHz'de 35 dB'den daha iyi, 0 dB

Çapraz konuşma: 1 kHz'de 60 dB'den daha iyi, 0 dB.

Bias ve Giriş/Çıkış Özellikleri

Önyargı Frekansı: 105 kHz
Giriş Empedans Mikrofonu: 600 ohm, 0.5 mV

Giriş Empedans Hattı: 47 kOhm, 100 mV

DIN Radyo Girişi: 27 kOhm, 10 mV

Hat Çıkışı: Maksimum 1.0 V, değişken

DIN Hat Çıkışı: 1.0 V maksimum, değişken

Kulaklık Çıkışı: 0 dB'de 1 mW

Fiziksel Özellikler

Boyutlar: 297mm x 525mm x 219mm

Ağırlık: 17,7 kg

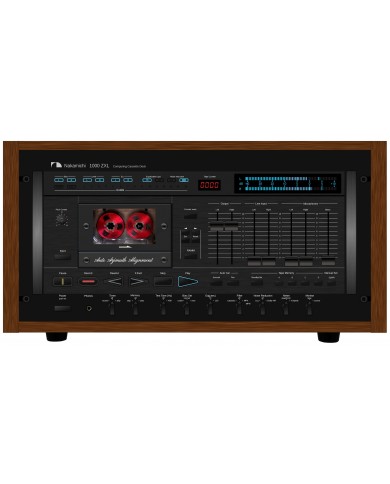

 Nakamichi 1000, markanın "best of the best" (en iyinin de iyisi) olarak tanınmasını sağlayan temel modeldir ve daha sonra efsaneleşen Dragon ve 1000ZXL gibi modellerin öncüsüdür. Bugün bile koleksiyoncular için en değerli analog ses cihazlarından biri olarak görülmektedir.
