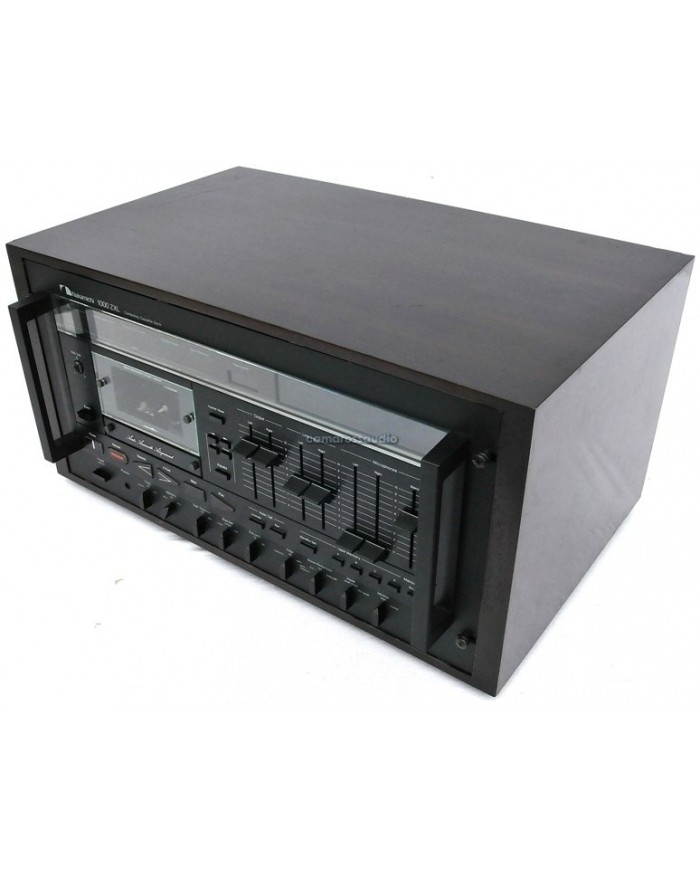

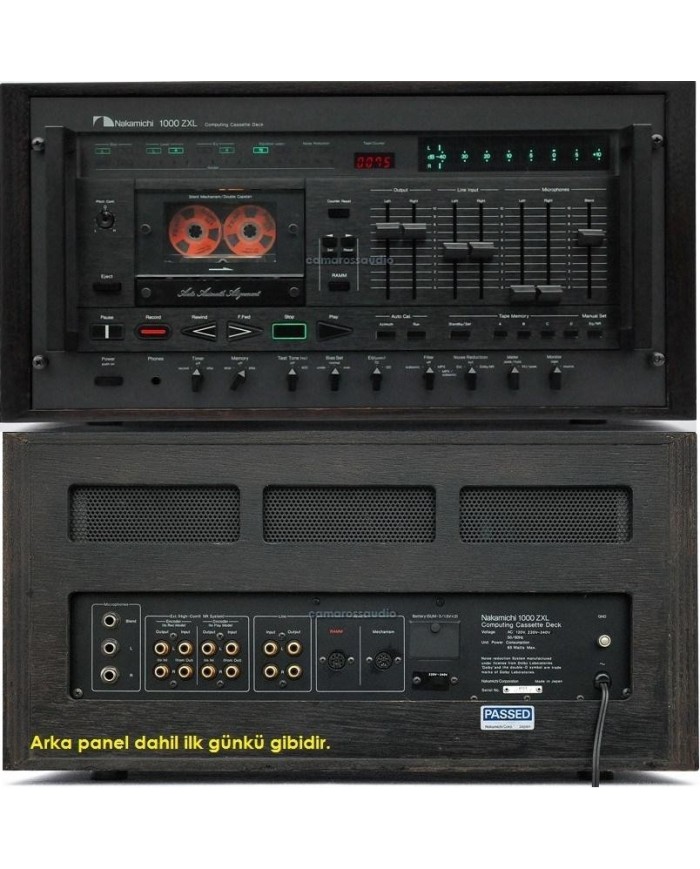

Nakamichi 1000 ZXL: Üst Düzey Kaset Çalar Teknolojisi
Bantlar arasındaki küçük farklılıkları, örneğin optimum bias ve hassasiyeti ayarlamak için Azimut, Bias, Seviye ve Ekolayzır (ABLE) içerir.
Her sol ve sağ kanal için bias, seviye ve ekolayzırı 256 adımda ayarlayan 8 bit çözünürlüklü bir mikrobilgisayardır ve bant seçiciye olan ihtiyacı ortadan kaldırır.
Ayarlanmış bant, -20dB kayıt seviyesinde 20 ila 20000 Hz ± 0,75 dB (18 ila 25000 Hz ± 3 dB) frekans tepkisiyle yüksek bir özellik elde eder.
RAMM (Rastgele Erişimli Müzik Belleği) ile donatılmış olan bu çalma sistemi, bir banda kaydedilen şarkıları herhangi bir sırada veya tercih edilen herhangi bir sırada çalabilir. Bu sistem, kayıt sırasında bir mikrobilgisayar tarafından kodlanan müzik sırası adres sinyallerini sırayla kaydeder. Oynatma sırasında, bu kod dinleyici tarafından programlanan sırayla okunur ve oynatılır.
Ek olarak, kayıt sırasında ayarlanan oynatma ekolayzır konumu (70 μs/120 μs) ve Dolby Gürültü Azaltma giriş/çıkış veya High ComII gibi harici bağlantı gürültü azaltmasının kullanılıp kullanılmadığı gibi bilgiler aynı anda kaydedilir. Bu, RAMM kod sinyali içeren kaydedilmiş bir kaseti oynatırken oynatma ekolayzır anahtarını ve gürültü azaltma anahtarını çalıştırma ihtiyacını ortadan kaldırır.
Kod sinyali 5 ± 0,1 Hz gibi çok düşük bir frekans kullandığı için oynatma sesini etkilemez.
Kaset Mekanizması ve Titreşim Kontrolü
Kasetin esnekliğinden ve kafa ile sürtünmeden kaynaklanan modülasyon gürültüsünü azaltmak ve kararlı kaset çalışması, düzgün kaset gerilimi ve kararlı kafa teması elde etmek için çift makaralı bir sistem kullanıldı ve kaset pedi yumuşatıcısı ile donatıldı.
Ayrıca, iki makara çapı farklıdır; besleme tarafında 3 mm, alma tarafında ise 2,5 mm'dir, böylece titreşim döngüsü gürültüyü bastırmak için titreşim döngüsüyle üst üste binmez.
Motorlar ve diğer dönen cisimler tarafından üretilen titreşimleri sönümlemek için, şasi demirden çok daha yüksek sönümleme özelliklerine sahip alüminyum alaşımdan yapılmıştır ve zararlı mikro titreşimleri bastırarak rezonansı önlemek için reçine ile kaplanmıştır.
C-MOS mantığı ile bant kontrolü benimsenmiştir ve elektronik kontrolün aksine, kam, kendi içinde bir piston kullanılmadan bir motor tarafından tahrik edilir. Bu benzersiz bir yöntemdir.
Sonuç olarak, piston tahrikli tipe kıyasla çalışma sırasında ses çok düşüktür. Yazılım bantla temas kurabildiği için bant ve bant taşıma mekanizmasına verilen hasar en aza indirilebilir. Makinede sıcaklık artışı olmaz. Akım tüketimi azaltılabilir.
Kafa Teknolojisi ve Ses Devreleri
Kafa, ayrık 3 kafalı bir sistem kullanır.
Okuma kafası için P-8L tipi okuma kafası kullanılır ve 0,6 mikronluk dar bir aralığa sahip lamine kristal tabaka kullanılarak boyut küçültülür. Bu, oynatma sırasında birçok kaybı ortadan kaldırır ve 25 kHz'e kadar yüksek frekans aralığında oynatmayı mümkün kılar.
Kayıt kafası, 3,5 mikron aralığa sahip, kristal lamine çekirdekli ve 10.000 saatin üzerinde kullanım ömrüne sahip R-8L katalog ses kafası kullanır; bu, oynatma kafasıyla aynıdır.
Silme kafası için E-8L tipi silme kafası kullanılır. Ön tarafta Sendust bulunan çift aralıklı ferrit çekirdek. Ek olarak, küçük izin verilen bias akımı, kuvars kullanılarak bias osilatöründen frekansın 1/2'sine bölünür ve 52,5 kHz kullanılır. Bu, silme kafasının girdap akımı kaybını azaltır. Silme akımı artırılabilir, bu da silme etkisini büyük ölçüde iyileştirir. Ek olarak, düşük aralıktaki silme hızı önemli ölçüde artırılmıştır.
Çalma yükselticisi, çalma kafası ile birinci kademe yükseltici arasına doğrudan bağlanır ve ekolayzır devresi, DC'yi stabilize etmek ve bozulmayı azaltmak için çift NF devresidir.
Teknik özellikler
Tip: Stereo kaset çalar
Ray sistemi: 4 kanallı 2 kanallı
Kafa yapılandırması: Silme, Kayıt ve Oynatma Özellikli Bağımsız 3 Kafa
Motor: Bir adet PLL servo (makara tahrik sistemi için) ve bir adet makara sürücüsü.
Bant hızı: 4,8 cm/sn
Gürültü: %0,04 veya daha az Wrms %0,08 veya daha az Wpeak
Frekans Karakteristikleri (ABL E Kullanılarak)
Frekans karakteristikleri (ABL E kullanılarak): 20 Hz - 20000 Hz ± 0,75 dB
18 Hz - 25000 Hz ± 3 dB
Notlar
(Nakamichi EX, EX II, SX, ZX teyp, kayıt seviyesi -20dB)
Performans Metrikleri
Genel S/N oranı: 66 dB veya üzeri (%3 THD) 60 dB veya üzeri (0 dB)
(IHF-A, Wrms, 400 Hz, Dolby NR, ZX Tape, 70 μs)
Genel gerilme oranı: %0,8 veya daha az (ZX Bant) %1,0 veya daha az (SX, EX II bant) (400 Hz, 8 dB)
Silme oranı: 60 dB veya daha fazla (100 Hz)
Kanal ayrımı: 37 dB veya daha fazla (1 kHz, 0 dB)
Önyargı frekansı: 105kHz
Bağlantı Özellikleri
Giriş: 50 mV 50k Ω (hat)
0,2 mV 10k Ω (Mikrofon)
100 mV 50k Ω (gürültü azaltma)
Çıkış:
1 V (400 Hz, 0 dB, maksimum çıkış seviyesi, hat)
45 mW (400 Hz, 0 dB, maksimum çıkış seviyesi, mikrofon)
100 mV, 2,2 kΩ (gürültü azaltma)
Otomatik Ayarlama ve Bellek Özellikleri
Bant seçici: Otomatik ayarlama (manuel geçiş, 3 kademeli bias, 2 kademeli ekolayzır)
Bağlantı mekanizması: Azimut, sapma, seviye ve ekolayzırın otomatik ayarlanması ABLE
RAMM (Otomatik Yönlendirme Mekanizması)
Güç ve Fiziksel Özellikler
Güç: 00V 50/60Hz
Güç tüketimi: Maksimum 60W.
Dış boyutlar: Genişlik 522 x Yükseklik 258 x Derinlik 322 mm
Ağırlık: Yaklaşık 19 kg
Aksesuarlar
Ayrı olarak satılır: Uzaktan Kumanda Ünitesi RM-300 (¥ 28.000)
NR-100 (Dolby C Tipi ile Uyumlu)
