QUAD 33 ( New )

QUAD 33 (Yeniden) Hi-Fi Ön Amplifikatörü: İkonik Tasarımın Modern Yorumu

Çok az Hi-Fi bileşeni QUAD 33 ve 303 kadar anında tanınabilir.

Dünyanın en etkileyici Hi-Fi markalarından birinin tarihindeki en popüler modellerden biri olmaya devam eden QUAD 33 ve 303, performans, güvenilirlik, endüstriyel tasarım, değer ve müzikal romantizm gibi arzu edilen ses ekipmanlarının hemen her açısından bir ölçüt niteliğindedir.

QUAD 33 ve 303 bileşenlerini yeniden ele alarak QUAD, geçmişte ve günümüzde İngiliz hi-fi dünyasının bir devi olarak özgünlüğünü, soyağacını ve mükemmelliğini kanıtlıyor.

Bir ikonun bu çarpıcı yinelemesinin geliştirilmesinde yer alan isimleri listelediğinizde, yaklaşık 200 yıllık mühendislik deneyimi ve 100+ yıllık QUAD'a özel tasarım ve hizmetin bir hesaplamasını bulacaksınız.

Rob Flain ve Paul McConville'den (dünyanın en deneyimli QUAD servis mühendisleri), Jan Ertner'den (QUAD tasarımında 30 yıllık deneyim), Peter Comeau'dan (QUAD'ın en başarılı hoparlörlerinden bazılarının arkasındaki akustik yönetmen) ve David McNeill'den (QUAD'ın yirmi yıllık yeniliklerinden sorumlu endüstriyel tasarımcı) oluşan bir rüya takımı, 33 ve 303 adını taşıyabilecek bir ürüne olan talepten hiçbir taviz vermeden bu sevgi emeğinin bir parçasıydı.

Dış tasarım, QUAD'ın pratik sadelik geleneğini sürdürmek için özel olarak tasarlanmştır. Yine de, bilgilendirici arkadan aydınlatmalı ekran, hassas LED aydınlatma ve uzaktan kumanda işlevi gibi modern yeteneklerin uygulanmasını görmezden gelmek aptallık olur. Ve tıpkı orijinalinde olduğu gibi, genel görünüm kesinlikle QUAD'dır, ancak şimdi birinci sınıf işlenmiş ve eloksallı ön panel ve tamamen metal şasi ile.

Yeni QUAD 33, dijital mikroişlemci kontrolüyle destekleniyor ancak klasik analog tasarıma sadık kalıyor.

33, hoparlörleri güç amplifikatörü aracılığıyla özel stereo ön çıkışlar kullanarak, bir RCA hat seviyesi ve dengeli XLR ön çıkış seçeneğiyle besliyor. Ek çok yönlülük ve işlevsellik için bir AUX çıkışı da var.

Artık tamamen dengeli XLR giriş ve çıkışlarla donatılan 33, diğer ön amplifikatörlerden ve hatta atalarından bile ayrılıyor.

Yepyeni fono katı, iki seçenek arasında kolayca geçiş yapma yeteneğiyle Hareketli Mıknatıs ve Hareketli Bobin uyumludur; mod veya kart yükseltmesi gerekmez. MM için 46 dB ve MC için 63,5 dB kazançla, giriş katı ultra düşük gürültülü ses op-amp'leri kullanır. Bu ultra düşük gürültülü performans, yüksek eğim oranları ve çok düşük bozulma özellikleriyle birleştirilmiştir. RIAA işleme devresinin kendi çift Bipolar/JFET Ses Operasyonel Amplifikatörü vardır. Giriş katının JFET kısmı, büyük çıkış salınımları gerektiğinde bile bozulmayı düşük tutmak için yüksek eğim oranları sağlar.

Kontroller ve Ayarlar

Kontroller kapsamlı ancak basittir. Yine, bu orijinal tasarım konseptini yansıtır. Programın seçimini ve kontrolünü kolaylaştırmak için mantıksal olarak gruplandırılmış, arkadan aydınlatmalı bir LCD ekran ayarları, ayarlamaları ve değerleri iletir. Aynı arkadan aydınlatma ilkesi her bir basmalı düğmeye uygulanır ve giriş seçimi ve modunun görsel bir göstergesi ile sezgisel tasarımı daha da geliştirir. Düğmeler ve LCD ekran için aydınlatma ayarları parlaklık ayarı, kontrast ayarı ve kullanıcının tercihine uyacak şekilde basit bir açma/kapama ayarı sağlar.

Ana ses kontrolü, uzun ömürlü ve düşük gürültülü performans sunan tamamen analog, hassas motorlu bir ALPS potansiyometresidir. Ses kontrolü yalnızca dokunsal ve hassas değildir; uzaktan kumandayla ayarlamalar yapıldığında motorlu çalışması otomatik olarak dönecektir. Üç sonsuz döner kodlayıcıdan oluşan bir sıra daha, QUAD'a özgü ince ayar ayarları üzerinde sezgisel ve anında kontrol sağlar.

Orijinal QUAD 33, birçok önceki ve sonraki QUAD ön amfi bileşeninde olduğu gibi, 'modern kaliteli hoparlörler' için olmazsa olmaz kabul edilen filtreler sunuyordu (o zamanlar belirtildiği gibi). Bu tür kontroller artık gerekli değildir; bu nedenle, günümüz mantığı ve uygunluğu günümüz teknolojisine uygulayarak, yeni QUAD 33 gerçekçi yeniden üretim için gerekli olan harmonik aralığa gereksiz yere müdahale etmeden ince bir dereceye kadar ayarlamaya izin vermek için bas ayarı, eğim kontrolü ve denge kontrolü sunar.

Bas kontrolü -3dB ile +3dB arasında ayarlamaya izin verir. Düşük uçta ince ayarlamalar için mükemmeldir, daha ince kaynak materyale gövde ekleme çözümü olarak. Ya da tam tersi, odadan etkilenen 'gürültü' durumunda bas tonlarını azaltır. Orijinal QUAD 33'ün piyasaya sürüldüğü zamana kıyasla, hoparlörler ve kaynak materyaller esas olarak daha iyiye doğru evrimleşmiştir. Bu evrim, QUAD 33'ün halefi QUAD 34'te (1982) 'Tilt' kontrolünün benimsenmesini gördü.

QUAD kurucusu, efsanevi Peter Walker tarafından geliştirilen Tilt kontrolü, tonu ayarlamak için ses tutkunlarına yönelik kalitede bir çözümdür. Tasarımı, geleneksel ton ve EQ kontrollerinin ton dengesini ayarlarken yetersiz ve beceriksiz olduğuna olan inançtan kaynaklanmaktadır.

Tilt kontrolü, frekans spektrumunun her iki ucunu birlikte ayarlaması, bası zayıflatıp tizi yükseltmesi veya bası yükseltip tizi 1 dB'lik adımlarla zayıflatması bakımından farklılık gösterir.

Esasen, duyulabilir frekans aralığını 700 Hz ekseninde döndürür veya eğer, böylece ses seviyesini değiştirmeden veya sese renk eklemeden genel ses dengesini 'sıcak' veya 'soğuk' ipuçlarıyla ayarlar. Bu özellik QUAD'a özgüdür ve sisteminizin performansını ayarlamak ve kayıtları veya ortamları telafi etmek için incelikli, hassas ve tutarlı bir yol sunar.

Tilt kontrolü, Bas kontrolü ve Balance kontrollerinin hepsi düşük gürültülü op-amp'ler, elektronik anahtarlar ve MELF düşük sıcaklık katsayılı metal film dirençlerinden oluşur ve negatif geri besleme ayar devresi oluşturur.

Mükemmel Performans

QUAD 33 hakkında, hala İngiltere, Cambridgeshire, Huntingdon'daki QUAD Genel Merkezi'nde bulunan son derece deneyimli QUAD servis departmanından daha fazlasını kimse bilemez.

Bu tutku projesini başlattıktan sonra, yeni 33 ve 303 kombinasyonunun ancak performansın orijinaline sadık kalması ve onu geliştirmesi durumunda gün yüzüne çıkacağına karar verildi.

Orijinal 33 ve 303'ün piyasaya sürülmesinden bu yana geçen 50 yıldan fazla sürede, yenilikler ve gelişmeler katlanarak arttı, ancak bunlardan yalnızca bazıları kullanıldı ve her birinin iyi bir nedeni vardı. Geliştirmenin her aşaması ve her yenilik, QUAD teknik tasarım VE servis ekibiyle kapsamlı testlere ve tam bir anlaşmaya tabi tutuldu.

Düşük gürültülü, özel olarak belirlenmiş toroidal transformatör, çok sayıda rezervuar/düzeltme kapasitörü ve etkileyici sayıda regülatörün yeni QUAD 33'ü teknik olarak orijinalinden önde tuttuğunu iddia etmek cesurca ama adildir. Güç kaynağı, kirlenmeyi ve çapraz bağlantıyı önlemek için kapsamlı önlemlerin alındığı çoklu ultra düşük gürültülü regülatörler dahil olmak üzere beş düzenlenmiş besleme rayını içerir. Geleneksel QUAD uygulamalarını izleyerek, çekirdek sinyal yolu sinyal saflığını korumak için kısa ve doğrudandır ve ses seviyesi mikroişlemci kontrolü altında tamamen analog alanda ayarlanır. Orijinal QUAD 33'ün erdemlerini kendimizden daha fazla savunan kimse yoktur. Ancak, sinyal işlemede yan yana teknik yenilikler ve iyileştirmeler inkar edilemez.

Tasarım, Malzeme Kalitesi ve Uyum

QUAD 33, QUAD'ın geçmişini çağrıştıran ancak fütüristik bir vurguyla modern çağa uyum sağlayan net ve temiz bir estetiğe sahiptir. Muhafaza sağlamdır ve kaliteyi yansıtır. Son bitiş, ses sinyali yolu gibi hassastır. Eloksallı ve özel olarak işlenmiş ön panel, yeni QUAD 33'ün tanınacağı kaliteyi ve seviyeyi gösterir. Artık klasik ön panellerle ilişkili çatlaklara, solmaya veya diğer sorunlara maruz kalmayan QUAD 33, ömür boyu performansa hazırdır.

Sonuç olarak, yeni QUAD 33, '33' konseptinin sadık evrimini vurgulamak için her açıyı ve yönü dikkate alır. Konseptten gerçeğe geçişteki her adımda, 'orijinal sese en yakın yaklaşım' taahhüdü açıktır.

Yeni bir klasik doğuyor ve 33 modern çağda ortaya çıkıyor. Geçmiş unutulmadı, ancak gelecek inkar edilemez bir şekilde burada.

Teknik Özellikler

Genel Açıklama: Ön Amplifikatör

Tasarım Felsefesi ve Temel Teknoloji: Aydınlatmalı LCD ekran

Özel Yüksek Performans Düşük Gürültü MM/MC Phono aşaması

Klasik QUAD 'Eğim' ayarı

Klasik QUAD / Ton Kontrolleri

Özel Akım Geribildirimli Kulaklık Amplifikatörü

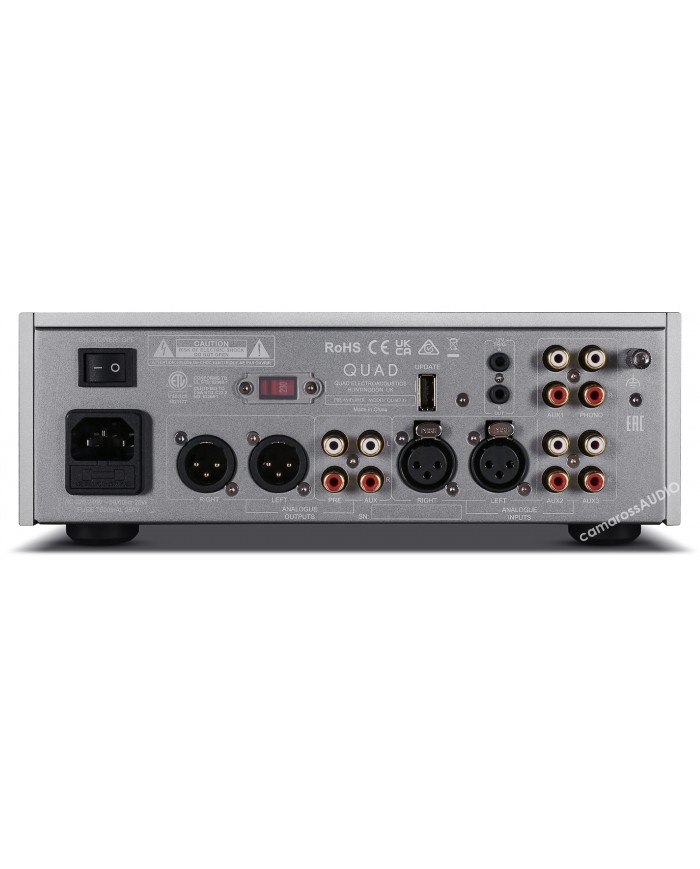

Girişler: 3 x RCA, 1 x Dengeli XLR (çift), 1 x Phono (MM/MC değiştirilebilir)

Çıkışlar: 1 x RCA (AUX), 1 x XLR, 1 x RCA (Ön Çıkış), 1 x Kulaklık, 2 x 12V Tetikleyici Çıkışı

Ön Amplifikatör Bölümü

Kazanç:

0dB (Hat / XLR)

+46dB (Phono MM)

+63.5dB (Phono MC)

Giriş Hassasiyeti (Vout=695mV):

695mV (Hat / XLR)

3.2mV (Phono MM)

460uV (Phono MC)

Giriş Empedansı:

10k (Çizgi / XLR)

47k/100pF (Phono MM)

100R/1.7nF (Phono MC)

Toplam Harmonik Bozulma (THD):

<0,0005% (1kHz, Hat/XLR)

<0,002% (1kHz, Phono MM / MC)

Frekans Tepkisi: 20Hz - 20kHz (+/-0,2dB)

Sinyal-Gürültü oranı (S/N):

> 108dB (A ağırlıklı, Hat/XLR)

> 82dB (A ağırlıklı, Phono MM)

> 74dB (A ağırlıklı, Phono MC)

Çıkış Empedansı: 120 ohm

Kulaklık Amplifikatörü

Toplam Harmonik Bozulma (THD): < 0,01% (1kHz, 50mW)

Çıkış Empedansı: 2,35 ohm

Yük Empedansı: 20 - 600 ohm

Genel

Bekleme Güç Tüketimi: <0,5W

Net ağırlığı:  kilo

Brüt ağırlık: 4,96 kg

Boyutlar (mm) (G x Y x D): 258x82,9x165

Karton Boyutu (mm) (G x Y x D):  330x192x257

Finiş: Klasik QUAD Gri

Güç gereksinimleri (bölgeye bağlı olarak):

220 - 240V - 50 / 60Hz

100 - 120V - 50 / 60Hz

Standart aksesuarlar: Güç Kablosu, Uzaktan Kumanda, Kullanım Kılavuzu.
