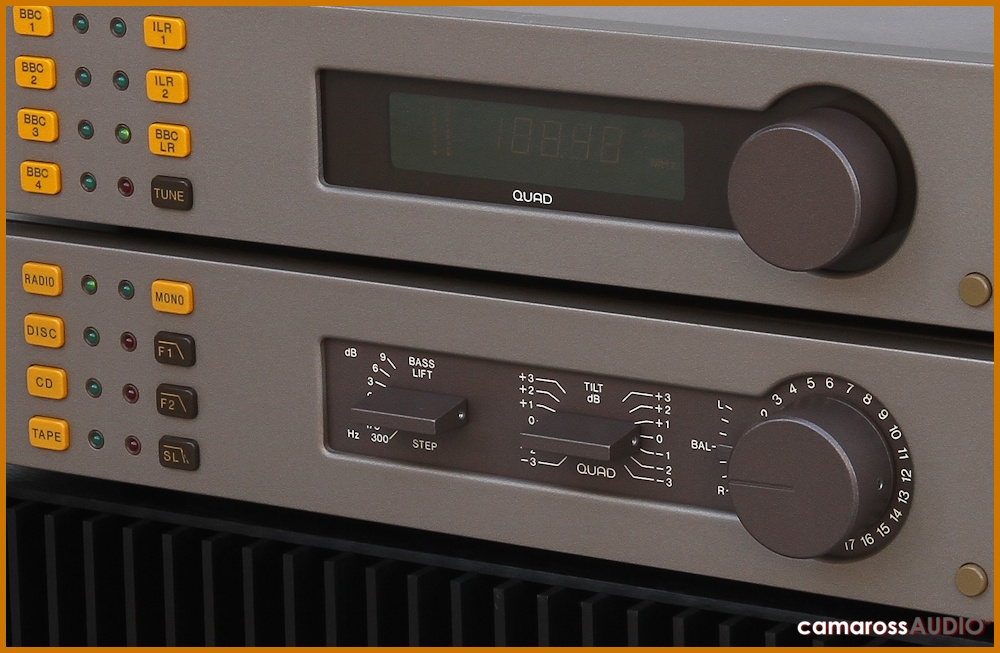

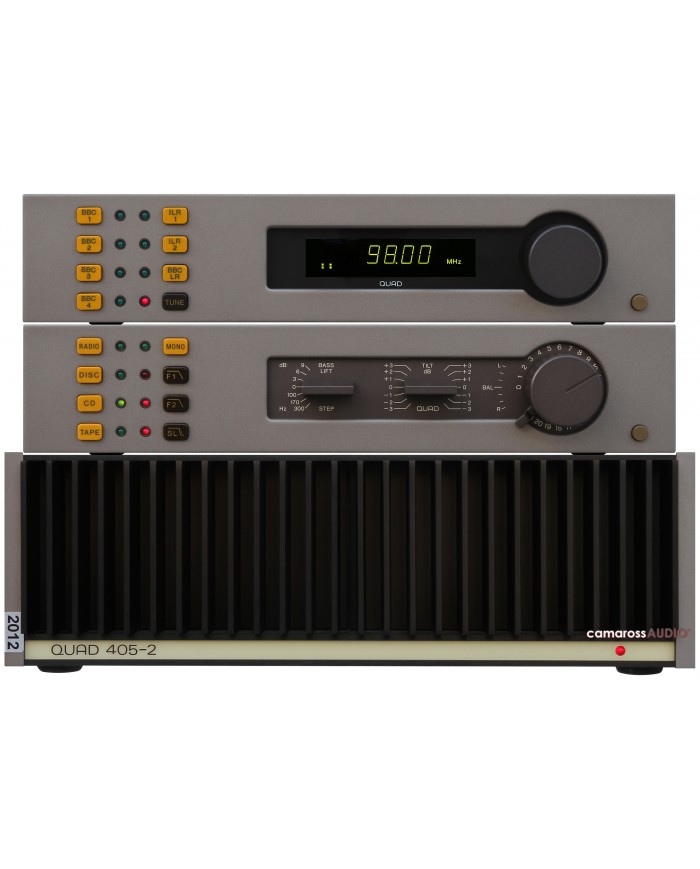

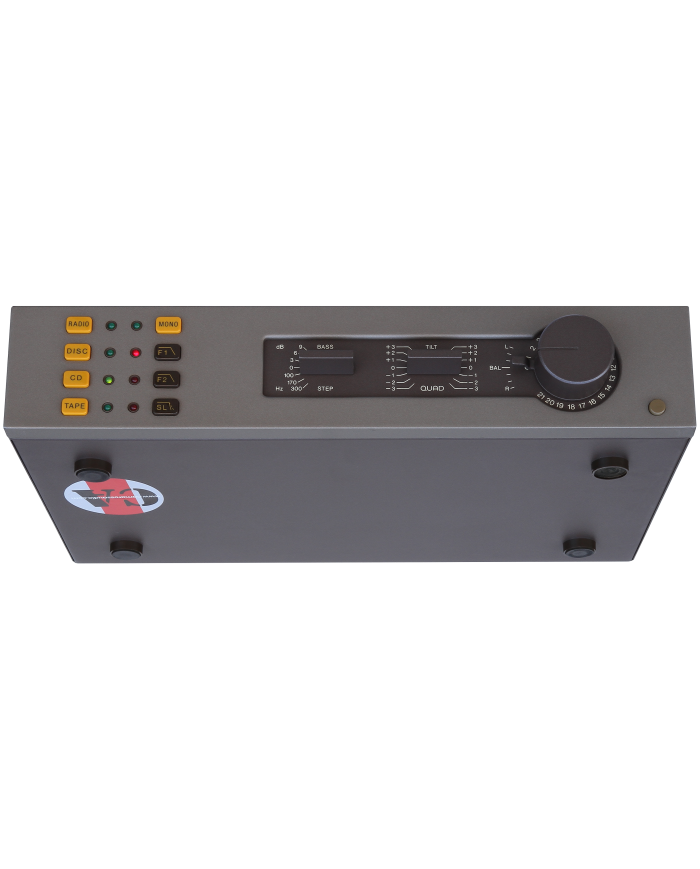

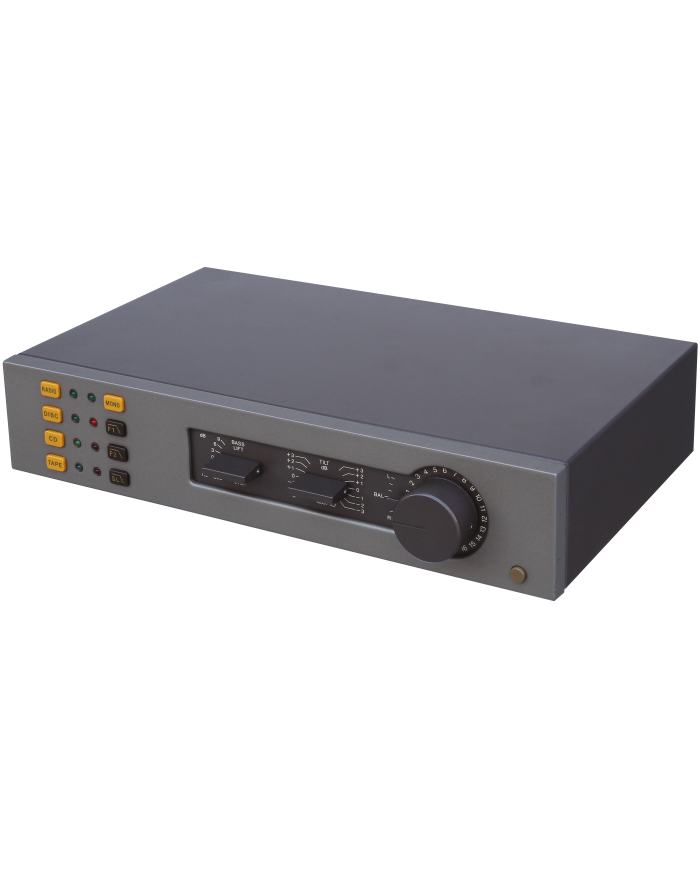

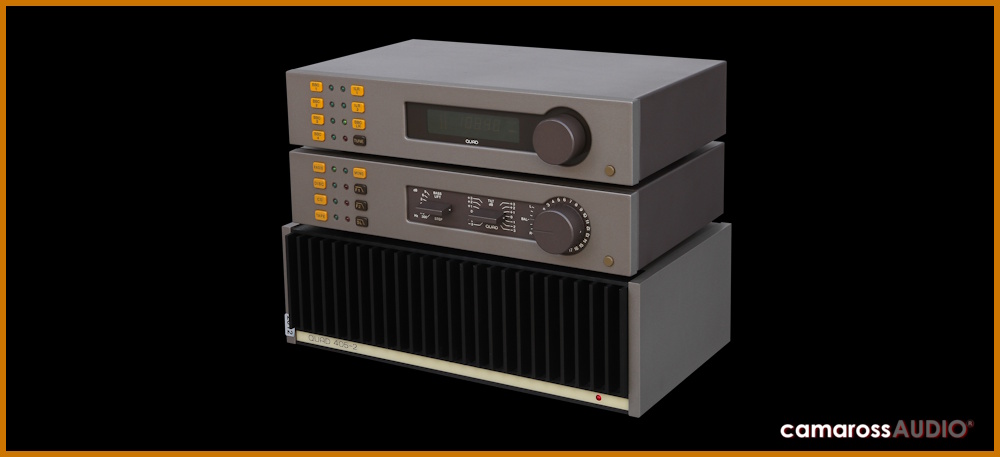

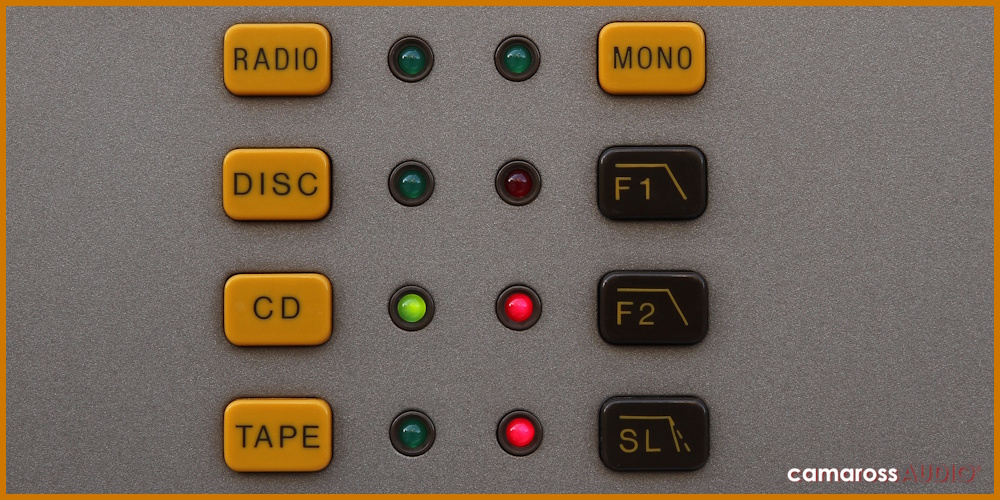

Quad 34 Preamplifikator
Quad 34, ilk olarak 1982 yılında İngiliz üretici Quad Electroacoustics tarafından piyasaya sürülen, kendine has ton kontrol yetenekleri ve minimalist tasarımıyla tanınan klasik bir analog hi-fi ön amplifikatördür (preamplifier). Dönemin ünlü güç amplifikatörleri Quad 405-2 ve Quad 306 ile görsel ve teknik olarak mükemmel bir uyum yakalamak üzere tasarlanmıştır.
Öne Çıkan Teknik Özellikler
Frekans Tepkisi: 20Hz – 20kHz (+/- 0.3dB hat çıkışları için)
Toplam Harmonik Bozulma (THD): %0.05 (en kötü senaryoda bile son derece düşük bozulma)
Giriş Hassasiyeti: Hat girişleri (Tuner, Aux, Tape) için 100mV; MM fono için 3mV
Çıkış Voltajı: Standart olarak 0.5V RMS (Quad güç amfilerine tam uyum için)
Ağırlık: 3.2 kg
Boyutlar: 321 x 64 x 207 mm
Benzersiz Ses Şekillendirme Teknolojileri
Quad 34'ü dönemindeki ve günümüzdeki diğer birçok ön amplifikatörden ayıran en büyük fark, müzikaliteyi bozmadan odadaki akustik sorunları çözen gelişmiş ton kontrolleridir
Tilt Kontrolü: Sesi sadece bas veya tiz olarak keskin hatlarla artırmak yerine, frekans eğrisini 800Hz ekseni etrafında bir tahterevalli gibi eğer. Müziğin doğal yapısını bozmadan sese genel bir "sıcaklık" veya "detay/aydınlık" kazandırır.
Bass Step (Bas Basamağı): Hoparlörlerin köşeye yakın konumlandırılmasından kaynaklanan oda uğultularını (bütünsel bası öldürmeden) 100Hz, 170Hz veya 300Hz frekanslarında 5dB düşürerek engeller.
Bass Lift (Bas Kaldırma): Küçük raf tipi hoparlörlerin bas performansını optimize etmek amacıyla alt frekanslara pürüzsüz bir destek sağlar.
Yüksek Frekans (HF) Filtresi: Eski kayıtlardaki şerit veya plak cızırtılarını bastırmak için 7kHz veya 10kHz sınırlarında çalışan üç konumlu dik kesim filtresine sahiptir.

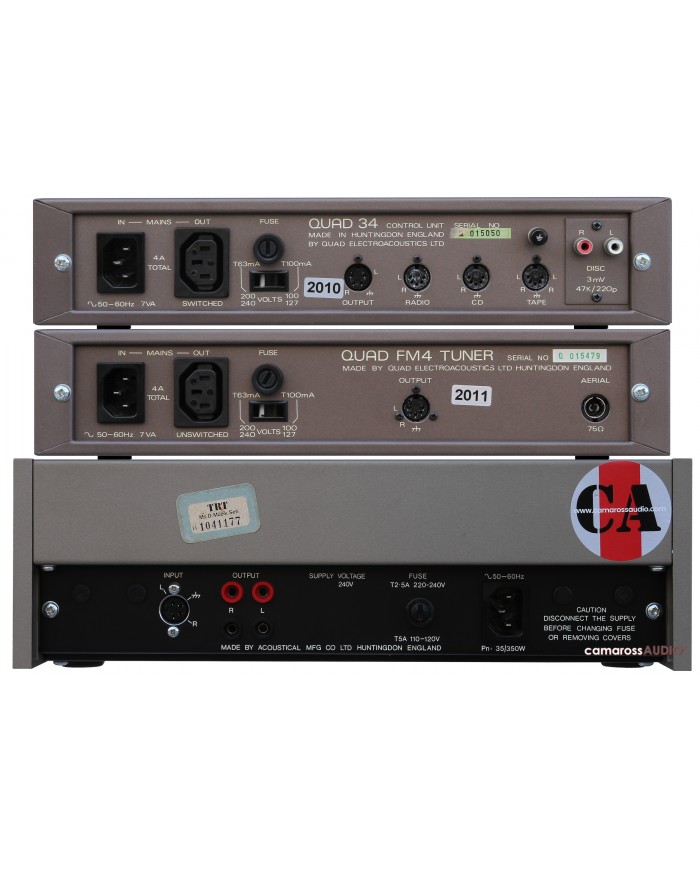

Bağlantı Yapısı ve Dikkat Edilmesi Gerekenler

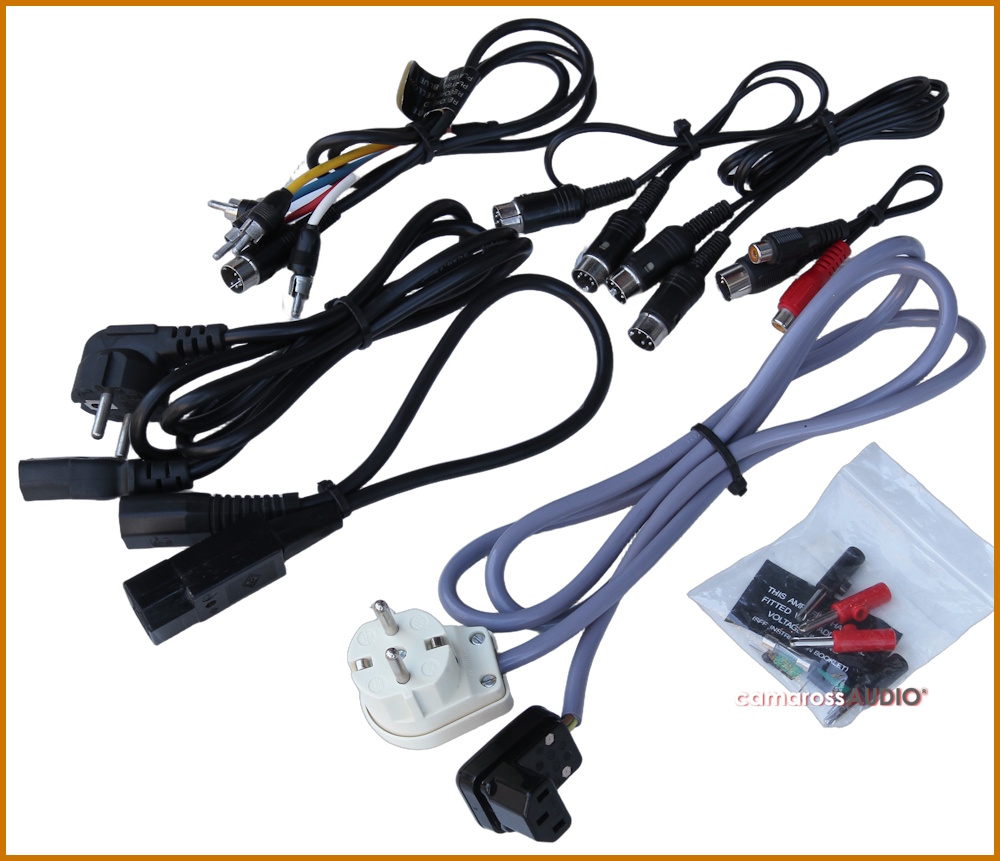

DIN Konnektörleri: Cihazın arkasındaki hat giriş ve çıkışları geleneksel RCA yerine büyük oranda Avrupa standardı olan DIN soketlerini kullanır. Modern cihazlara (CD çalar, DAC, Streamer vb.) bağlamak için DIN-to-RCA dönüştürücü kablolar kullanmanız gerekir.
Modüler Fono Katı: Plak çalarlar için fono katı (MM veya MC) cihazın içine takılan değiştirilebilir kart modülleri şeklindedir.
Voltaj Seviyeleri: 0.5V olan standart çıkış seviyesi modern Quad olmayan güç amfilerini sürmekte bazen düşük kalabilir. Ancak cihazın içindeki dirençler değiştirilerek (modifikasyon ile) bu çıkış kolayca 1V veya 1.5V seviyesine yükseltilebilir.

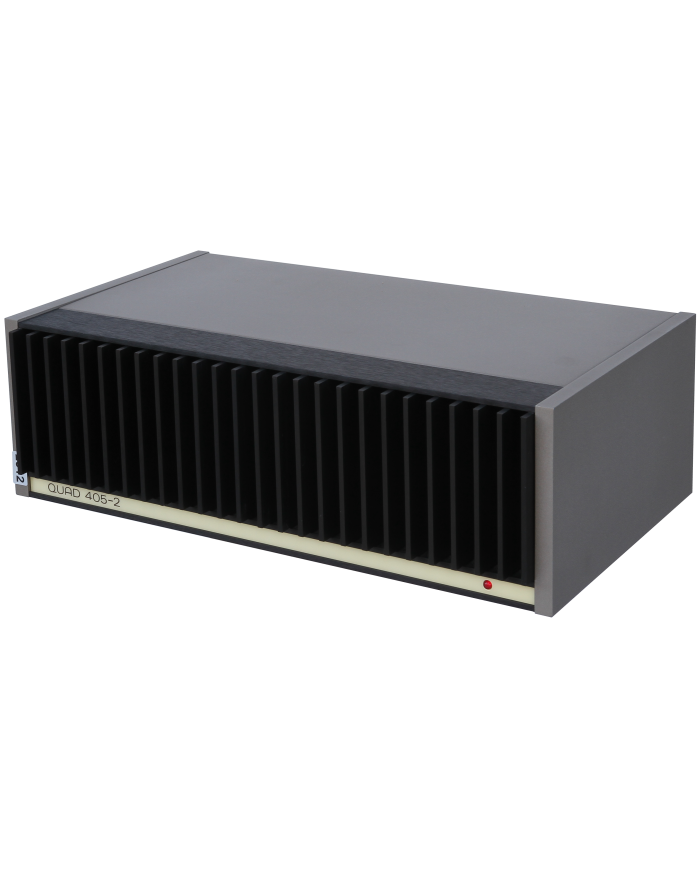

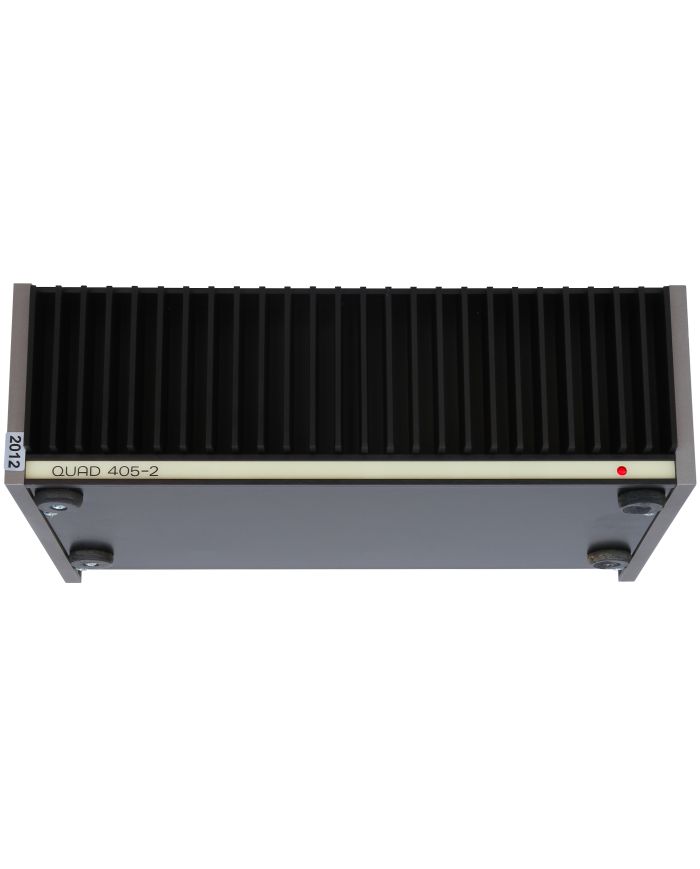

Quad 405-2 Güç Amplifikatörü
Quad 405-2, 1982 yılında İngiliz ses üreticisi Quad Electroacoustics tarafından piyasaya sürülen, ses dünyasında efsaneleşmiş "Current Dumping" (Akım Boşaltma) teknolojisine sahip bir stereo güç amplifikatörüdür. Orijinal Quad 405 modelinin geliştirilmiş bir versiyonudur. Düşük empedanslı hoparlörleri çok daha kararlı sürebilmesi ve aşırı yük koruma devrelerinin iyileştirilmiş olmasıyla tanınır.
Öne Çıkan Teknik Özellikler
Güç Çıkışı: Kanal başına 8 Ohm yükte 100 Watt güç üretir.
Akım Boşaltma Teknolojisi: Sinyal kalitesini korumak için küçük ve saf bir A Sınıfı (Class A) amplifikatör ile yüksek güç sağlayan verimli bir B Sınıfı (Class B) amplifikatörü hibrit olarak birleştirir.
Toplam Harmonik Bozulma (THD): %0.01 gibi dönemine göre son derece düşük bir distorsiyon oranına sahiptir.
Frekans Tepkisi: 20Hz - 20kHz aralığında tamamen doğrusal bir performans sunar.
Quad 405 ve Quad 405-2 Arasındaki Farklar
Yük Yönetimi: Orijinal 405 modeli 4 Ohm altındaki zorlu hoparlör yüklerinde zorlanırken, 405-2 yenilenmiş devre kartı (DCD12) sayesinde düşük empedanslı modern hoparlörleri rahatça sürer.
Koruma Devresi: Hibrit koruma devresi, seste gereksiz sınırlamalara (clipping) yol açmadan amfiyi koruyacak şekilde optimize edilmiştir.
Zamansız endüstriyel tasarım, son derece gövdesiz ve sıcak (analoga yakın) ses karakteri, kolay tamir edilebilirlik ve geniş modifikasyon (upgrading) imkanları.

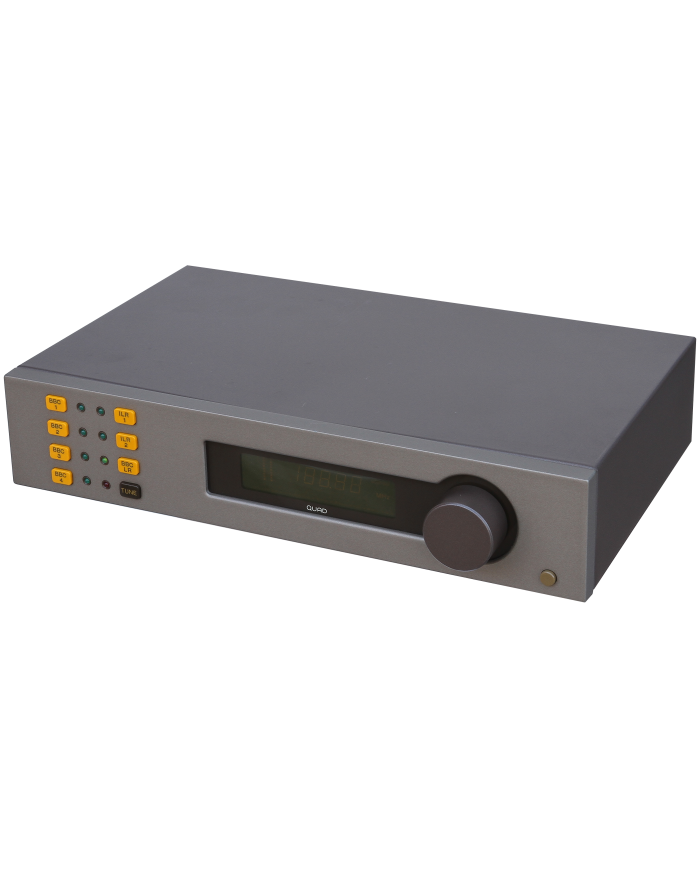

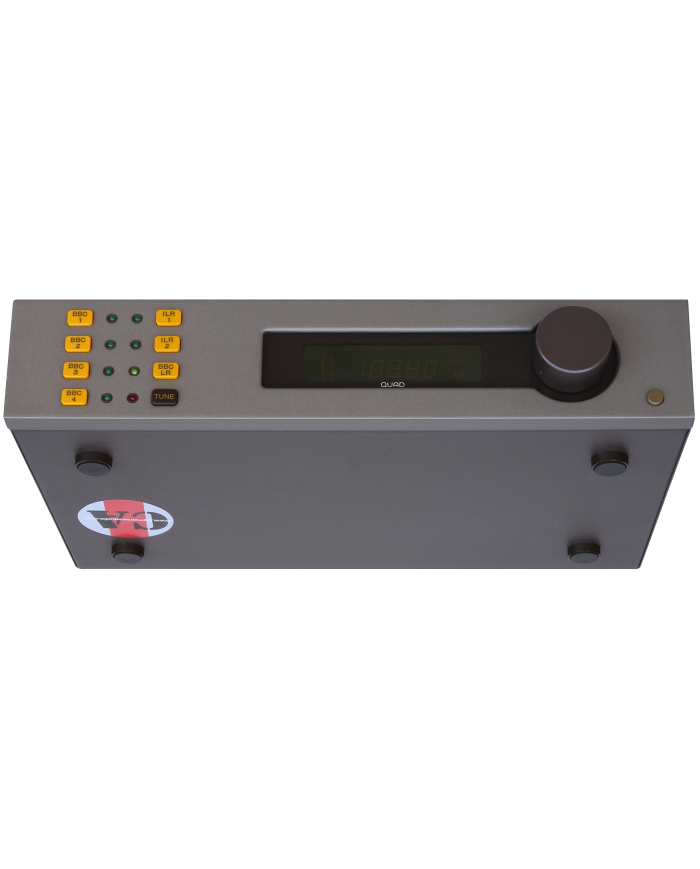

Quad FM4 Tuner
Quad FM4, İngiliz hi-fi üreticisi Acoustical Manufacturing Co. (Quad) tarafından 1982 - 1995 yılları arasında üretilmiş, analog ses yapısına ve dijital ekrana sahip klasik bir FM radyodur (tuner). Dönemin ünlü Quad 34 ve Quad 44 ön amplifikatörleriyle (pre-amp) hem görsel hem de teknik olarak tam uyumlu olacak şekilde tasarlanmıştır.
Öne Çıkan Teknik Özellikler

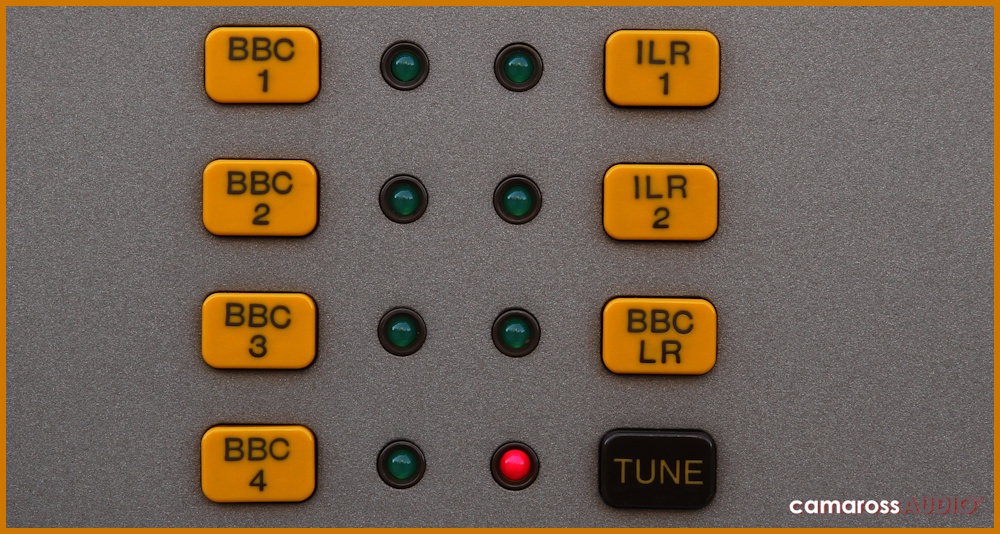

Tasarım ve Kontrol: Ön panelinde yalnızca bir açma/kapama düğmesi, manuel frekans ayar butonu, 7 adet sarı renkli hafıza (preset) butonu ve bir adet kırmızı renkli hafıza kayıt butonu yer alır. Son derece sade ve ergonomiktir.
Hibrit Teknoloji: Ekrandaki frekans göstergesi ve hafıza yönetimi dijital bir mikroişlemci tarafından kontrol edilse de sinyal işleme ve ses katı tamamen saf analog devre mimarisine dayanır.
Hafıza Yedekleme: Cihaz fişten çekildiğinde bile istasyon hafızasını koruması için dahili bir batarya (pil) sistemi kullanır.
Teknik Özellikleri
Frekans Aralığı: 88 – 108 MHz (Yalnızca FM bandı, AM bandı yoktur).
Hafıza Sayısı: 7 adet istasyon hafızası.
Frekans Tepkisi: 20 Hz - 15 kHz.
Bozulma (Distortion): %0.15 (1kHz'de).
Sinyal Gürültü Oranı (SNR): 70dB (Stereo) / 76dB (Mono).
Çıkış Bağlantısı: İlk üretim serilerinde 5-pin DIN soketi kullanılırken, sonraki revizyonlarda standart RCA (Phono) çıkışlarına geçilmiştir.
Boyutlar ve Ağırlık: 321 x 64 x 207 mm / 3 kg

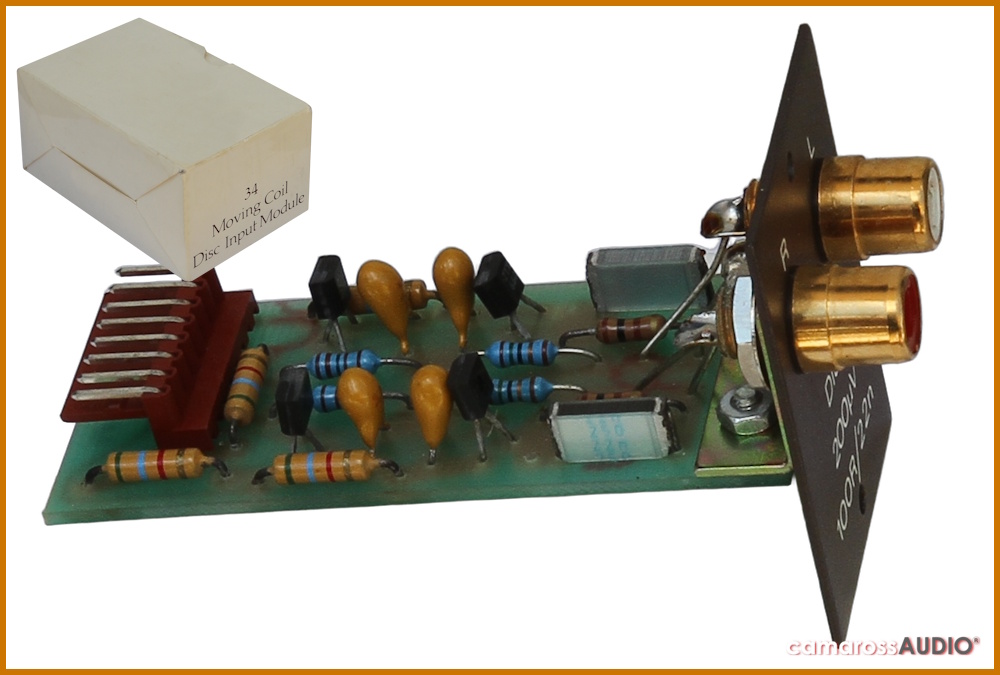

Quad 34 Hareketli Bobin (MC) Disk Giriş Modülü 200µV
Klasik Quad 34 kontrol ünitesi için özel olarak tasarlanmış, değiştirilebilir bir fono ön yükseltici devre kartıdır.
Bu, ses tutkunlarının standart Hareketli Mıknatıs (MM) aşamasını atlamasına ve düşük çıkışlı hareketli bobinli pikap kartuşlarıyla güvenli bir şekilde eşleşmesine olanak tanır.
Öne Çıkan Teknik Özellikler
Kolay Değiştirme: Modül düzeni son derece kullanıcı dostudur. Quad 34'ün arka panelindeki iki vidayı gevşetmeniz, varsayılan MM kartını çıkarmanız ve MC kartını takmanız yeterlidir.
Artırılmış Kazanç: MM versiyonuna kıyasla yaklaşık 23 dB daha fazla kazanç sağlayarak, aşırı arka plan gürültüsü oluşturmadan MC kartuşlarından gelen zayıf sinyalleri düzgün bir şekilde yükseltir.
Bağlantı Standartları: Ön amplifikatörünüzün dönemine bağlı olarak, bu modüller ya erken dönem 5 pinli DIN formatına ya da daha sonraki altın kaplama RCA soketlerine sahiptir.
Mevcut MC Modülü Varyasyonları
Quad, üst düzey pikap iğnelerinin değişen voltaj gereksinimlerini ve dahili empedanslarını karşılamak için bu modüllerin birkaç farklı versiyonunu üretti:
100µV (0.1mV) Modül:
Ultra düşük çıkışlı MC kartuşlar için optimize edilmiştir.
200µV (0.2mV) Modül:
100Ω empedans / 22nF kapasitif yükleme özelliğine sahiptir ve bu da onu Denon DL-103 veya çeşitli Ortofon MC serileri gibi klasik kartuşlar için mükemmel bir eşleşme haline getirir.
400µV (0.4mV) Modül:
Orta veya yüksek çıkışlı hareketli bobinli kartuşlar için özel olarak tasarlanmıştır
