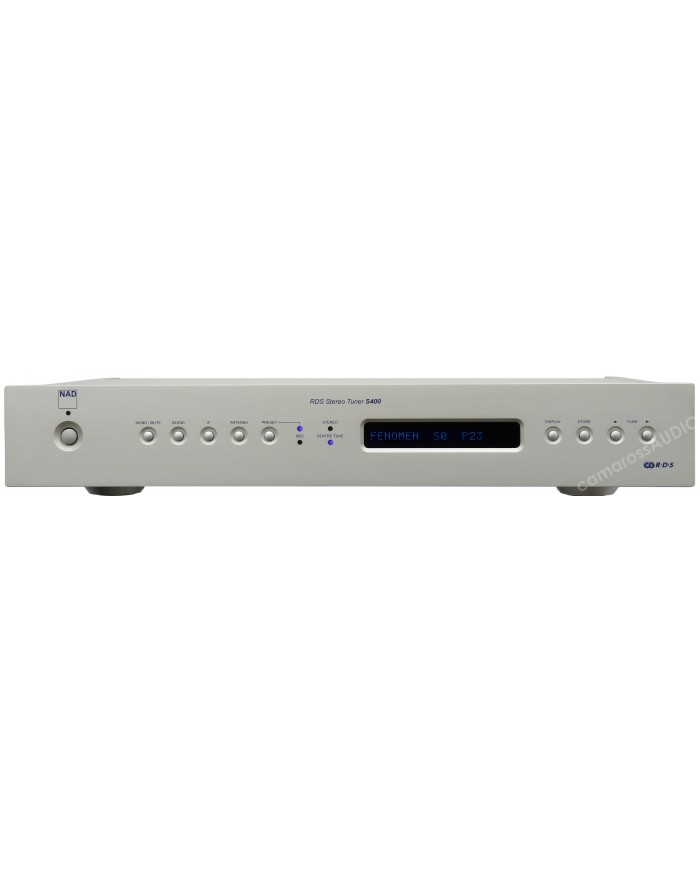

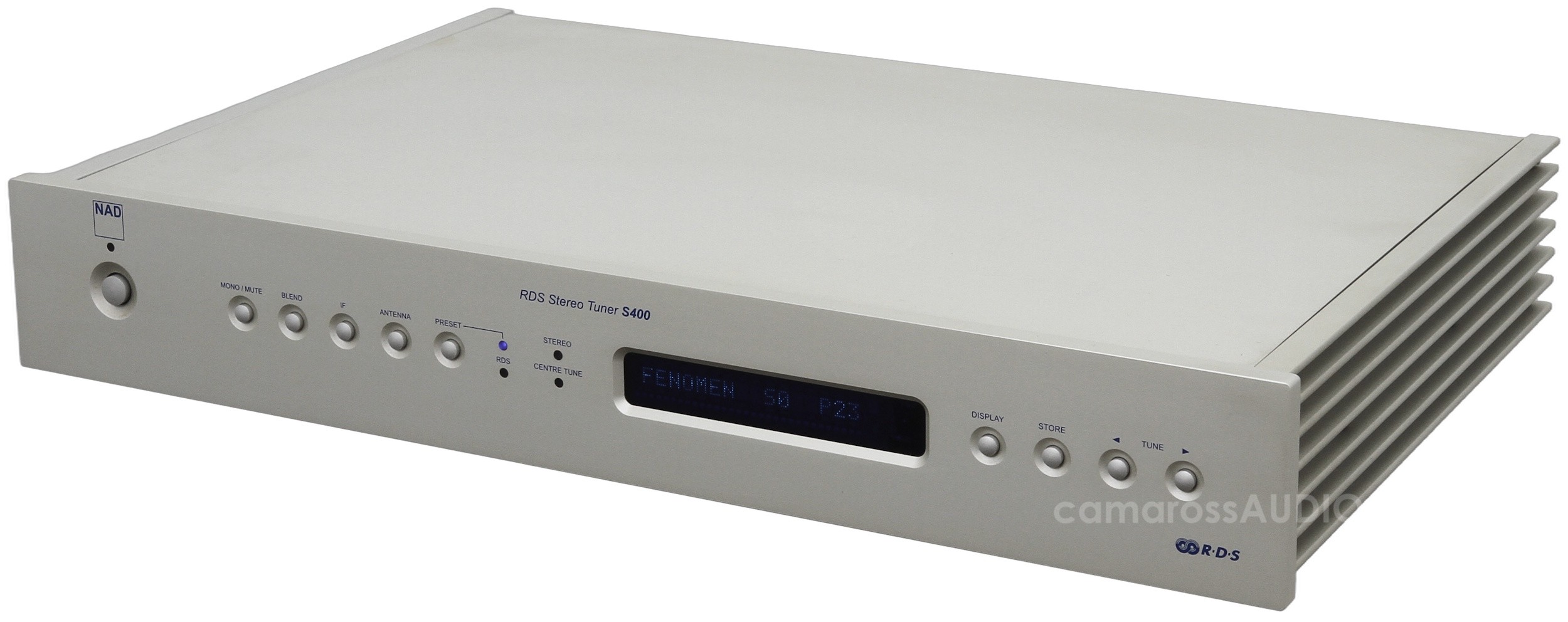

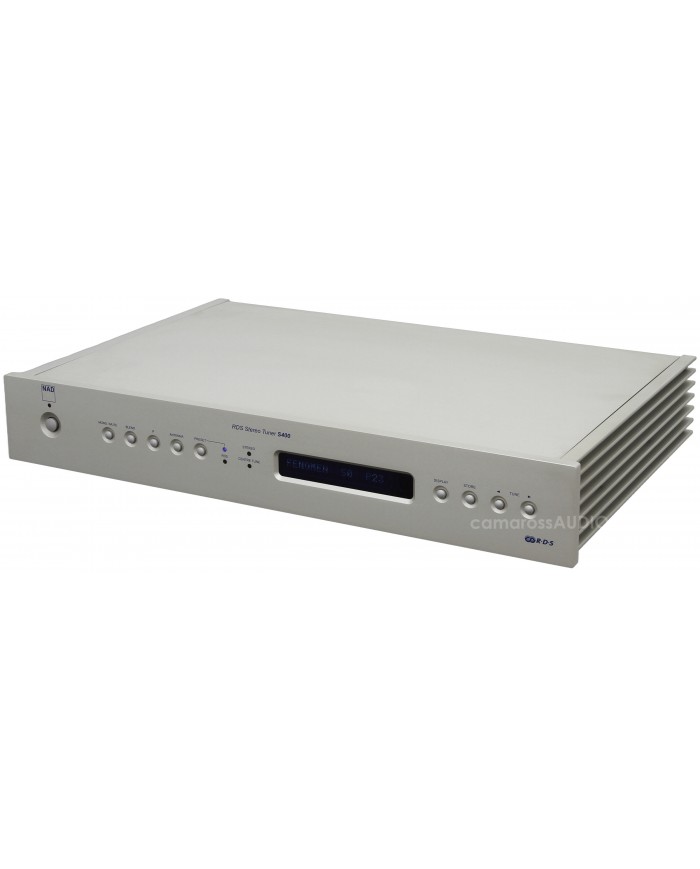

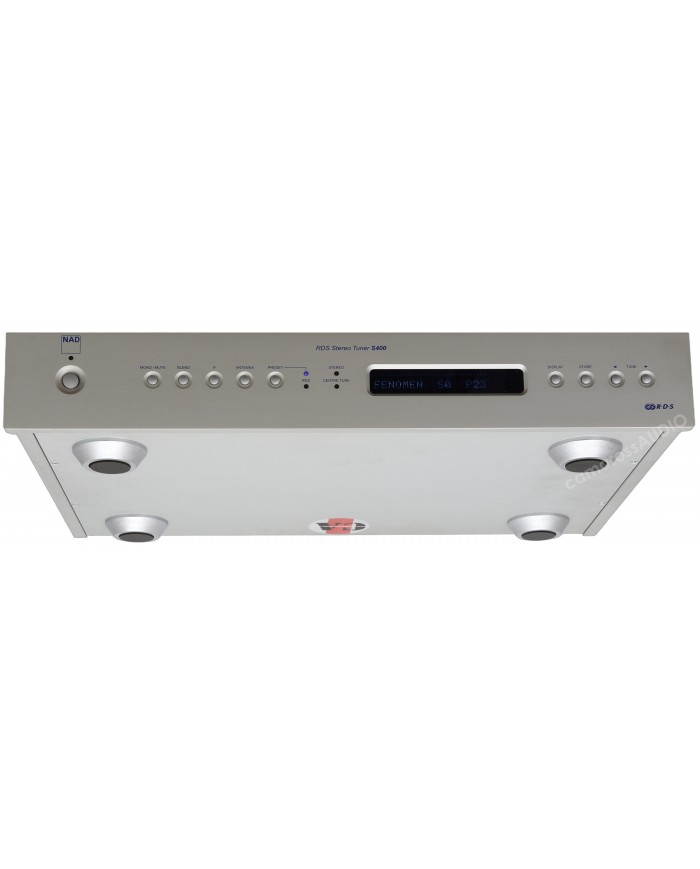

NAD S400 Silver Line RDS Tuner

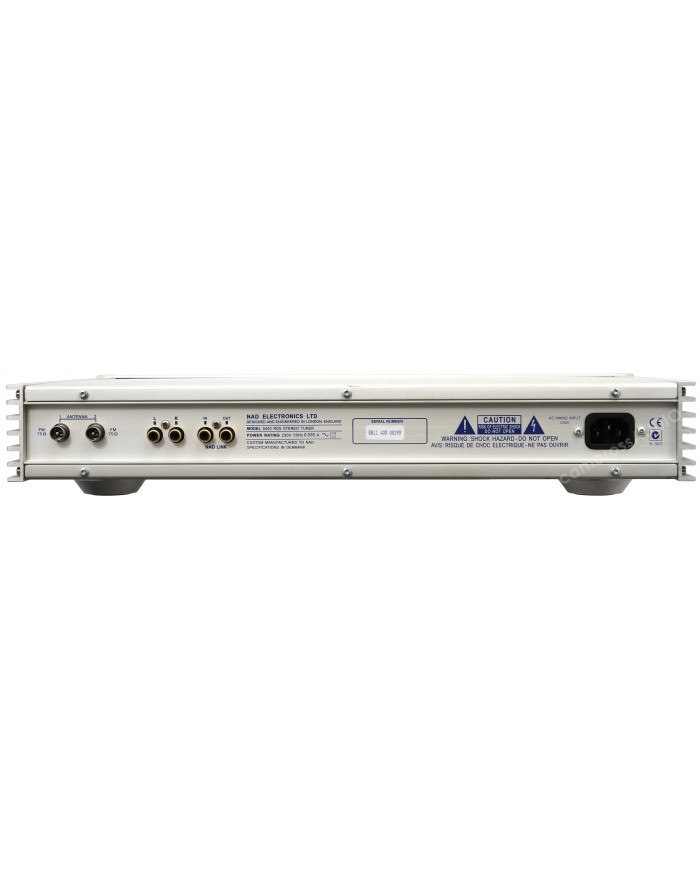

NAD S 400, kasıtlı olarak basitleştirilmiş bir arayüze sahip yenilikçi, gerçekten yüksek performanslı bir FM bölümünü destekler. S 400'ün teknik tasarımı, her biri tamamen bağımsız, düşük gürültülü, çift kapılı MOSFET RF amplifikatörü ile donatılmış çift anten girişleriyle vurgulanır. Bu çok atipik düzenleme, girişler arasında herhangi bir parazit olasılığını ortadan kaldırırken, dinleme seçeneklerini en üst düzeye çıkarmak için iki anten veya bir anten artı bir kablo sistemi kullananlara paha biçilmez bir kolaylık sağlar.

Üç aşamalı IF filtreleme, S 400'ün her iki dünyanın da en iyi performansını sunmasını sağlayan geleneksel bir özellik olan kullanıcı tarafından seçilebilen (Geniş/Dar) bant genişliğini içerir: zayıf sinyallerden maksimum sessizlik ve güçlü, yakın aralıklı sinyallerden tamamen maksimum ses kalitesi. (Neredeyse tüm rakip tunerler ve alıcılar bu alanlarda performanstan ödün verir.)

Ek gelişmiş öğeler arasında analog ses, RF ve dijital mantık devreleri için fiziksel olarak ayrı ve bağımsız olarak düzenlenmiş güç kaynakları ve kritik 19 kHz pilot ton filtresinin sofistike, son derece etkili bir uygulaması yer alır. Normalde tunerlerde bulunan indüktörlerin kullanımı da yoktur ve bu, minimum faz kaymasını garanti eder.

S 400'ün kullanıcı tarafından seçilebilen karışım modu, önemli stereo görüntüyü korurken çok zayıf veya gürültülü sinyallerin son derece etkili bir şekilde susturulmasına olanak tanır.

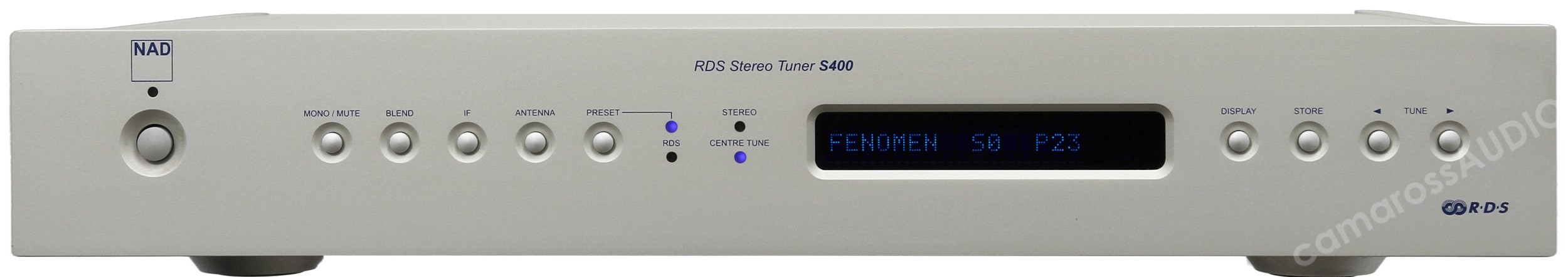

Günümüzde dijital tunerler arasında oldukça yaygın olduğu gibi, S 400, kullanıcının favori istasyonları anında geri çağırmak için programlayabileceği 30 önceden ayarlanmış bellek konumu sağlar. Tunerin 30 ön ayarının her birinin, programlanabilir 8 karakterli ekran girişini kullanarak yalnızca bir istasyonu ada göre değil, aynı zamanda seçilen anten girişini, geniş/dar IF modu ayarını ve mono veya stereo kod çözme durumunu da saklaması tamamen nadir görülen bir durumdur.

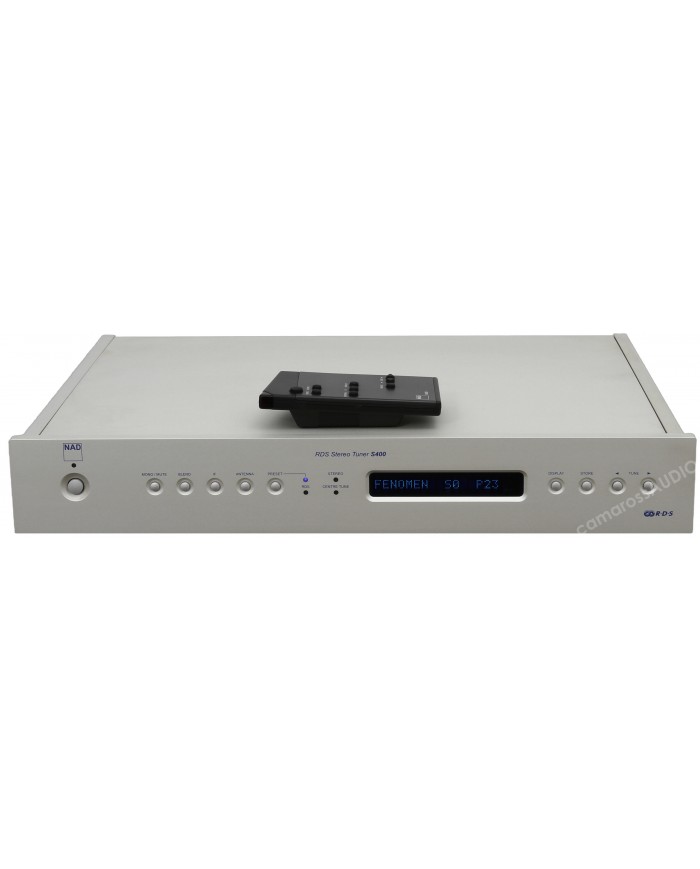

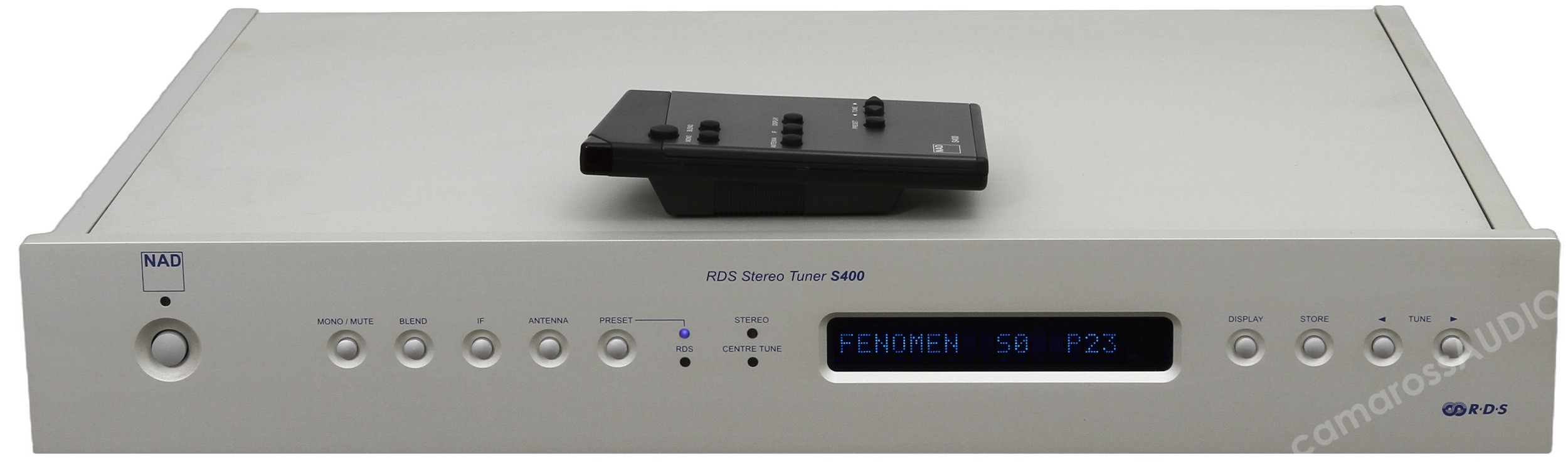

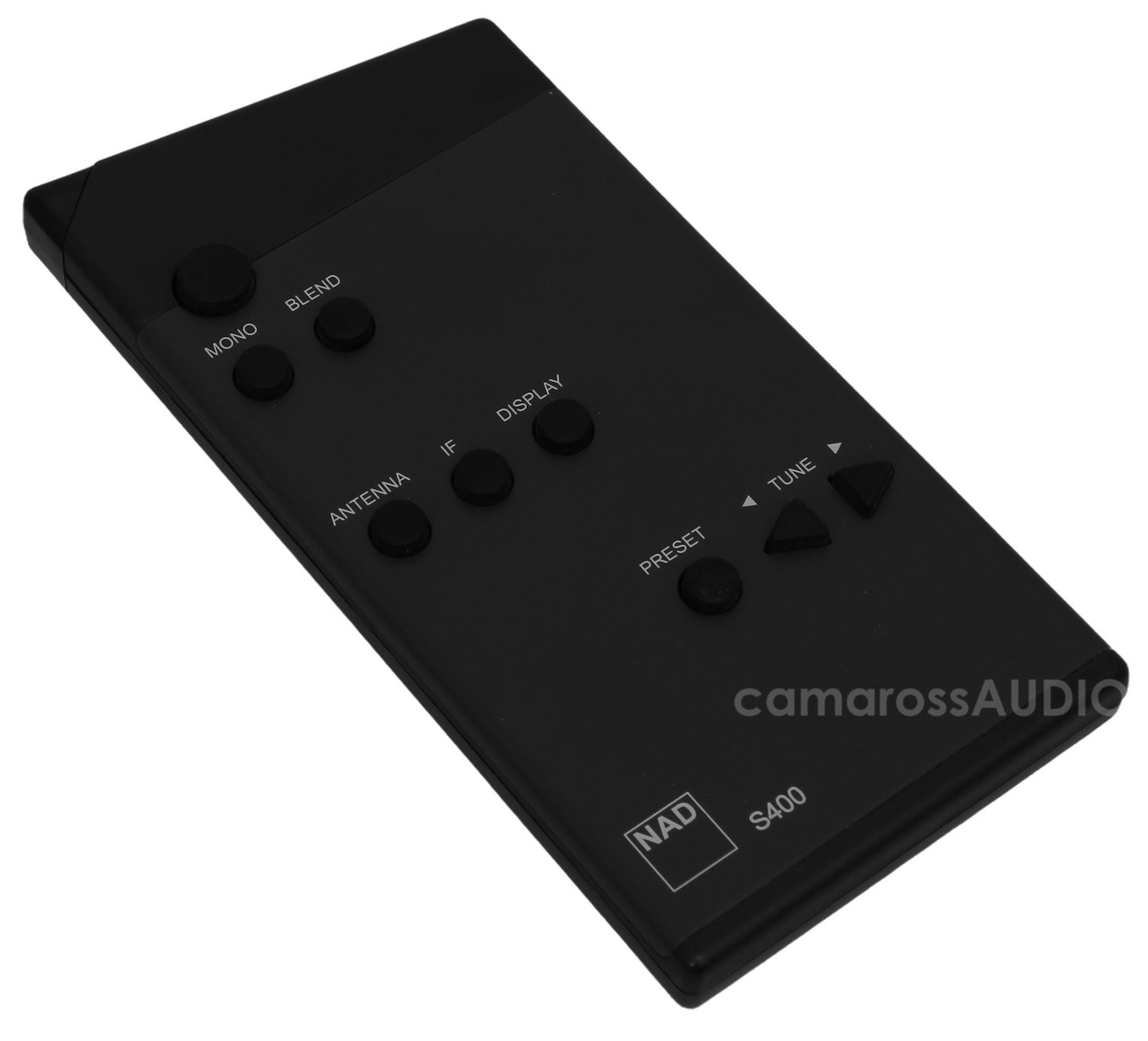

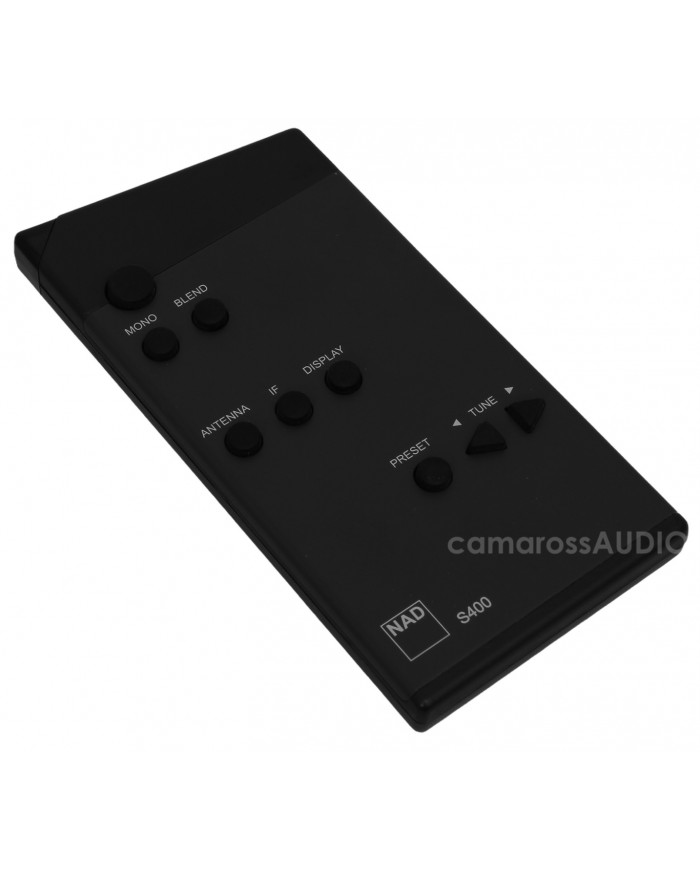

S 400 ayrıca bir uzaktan kumanda sağlar ve NAD-Link, tam entegre sistem çalışması için gerekli arayüzü içerir.

NAD S400'ün iç yapısı

İç aksamın tasarımı sade, modüler ve göze son derece hoş. Cihazın kalbi, Toroid tarafından getirilen orta büyüklükte bir toroidal güç trafosu ve toplamda üç ayrı PCB bulunuyor. Biri tuner bölümünü, biri güç kaynağını sabitliyor ve sonuncusu da düğmeleri, ekranı, RC sensörünü vb. çalıştıran ön panelin arkasında yer alıyor. Kalın alüminyum bölme, ekran/düğme devre kartı ile diğer elektronik aksamlar arasında parazitlere karşı bir kalkan görevi görüyor.

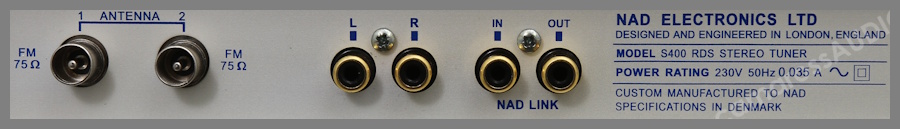

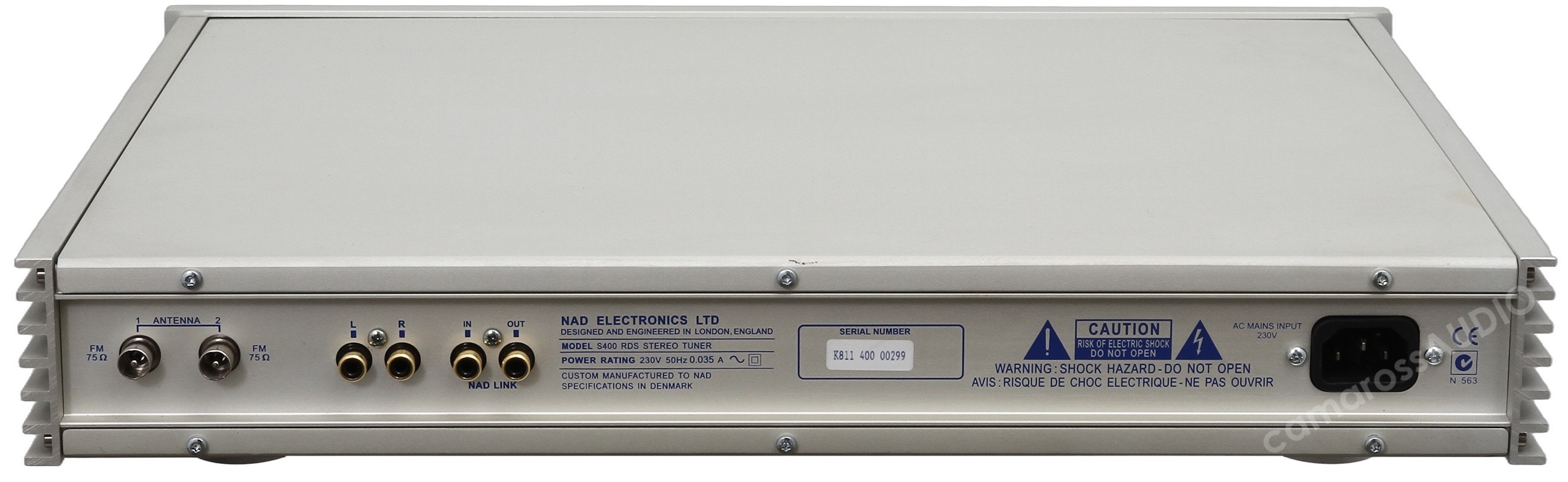

Tuner modülü, iki adet 75Ω anten girişi bulunan Danimarka yapımı bir Larsholt'tur. Buna 3 x 2200μF Philips güç kapasitörleri ve birkaç adet Philips işlemci eşlik eder. Çıkış rölesi olarak Japon Takamisawa kullanılır.

Teknik özellikler

Model: S 400

Model serisi: Silver Line

Kullanılabilir giriş hassasiyeti (60dB S/N) FM Mono 1.0μV

FM Stereo -25μV

50dB Sessizlik hassasiyeti FM Mono 1.6μV

FM Stereo 19μV

Yakalama Oranı (FM) 2 dB

Görüntü Reddetme 100 dB

Harmonik Bozulma FM Mono %0,15

FM Stereo %0.20

Sinyal/gürültü oranı Mono 80dB

Stereo 78dB

Kanal ayrımı 1kHz 45dB min.

Frekans Tepkisi ±0,5 dB 20Hz - 15 kHz

Ayar doğruluğu %±0,002RDS ekranı

RDS olmayan istasyonlar için sekiz karaktere kadar manuel isim girişi

30 istasyon hafızası

VFL Ekranı

NAD Bağlantısı

IF bant genişliği anahtarlama (Dar/Geniş)

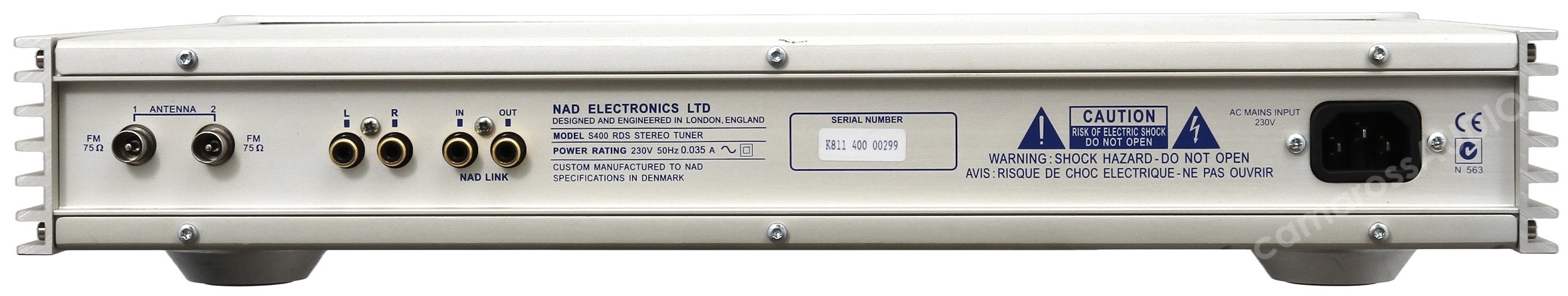

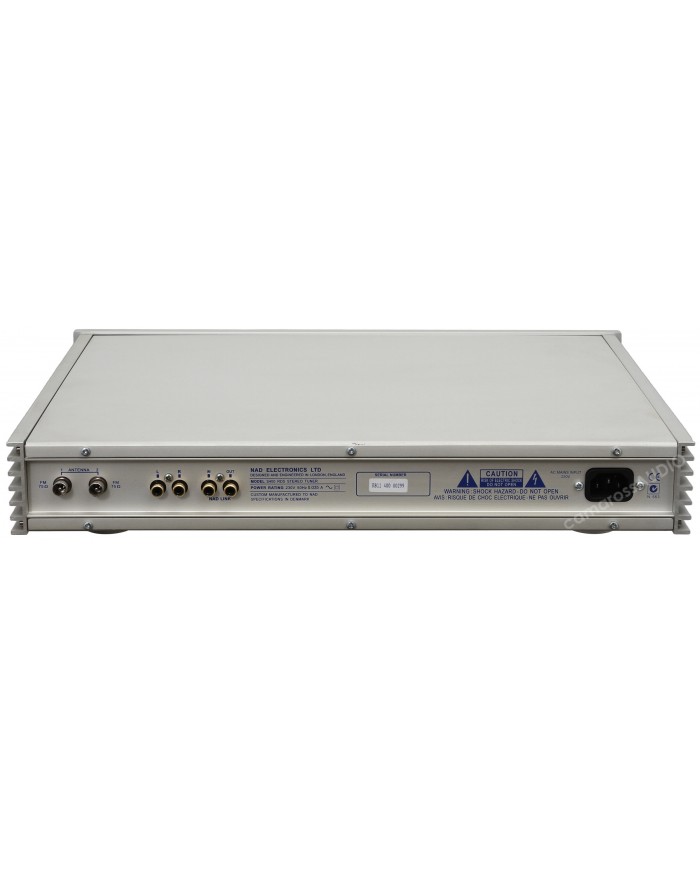

2 değiştirilebilir anten girişi

Düşük gürültülü MOS-FET RF alıcı bölümü

Alan şiddeti ölçer

Kullanılabilir giriş hassasiyeti (60dB S/N) FM Mono 1.0μV

FM Stereo -25μV

50dB Sessizlik hassasiyeti FM Mono 1.6μV

FM Stereo 19μV

Yakalama Oranı (FM) 2 dB

Görüntü Reddetme 100 dB

Harmonik Bozulma FM Mono %0,15

FM Stereo %0.20

Sinyal/gürültü oranı Mono 80dB

Stereo 78dB

Kanal ayrımı 1kHz 45dB min.

Frekans Tepkisi ±0,5 dB 20Hz - 15 kHz

Ayar doğruluğu %±0,002Uzaktan kumanda seçeneği

Boyutlar (G x Y x D): 450 x 67 x 285 mm

Ağırlık: 4,6 kg
